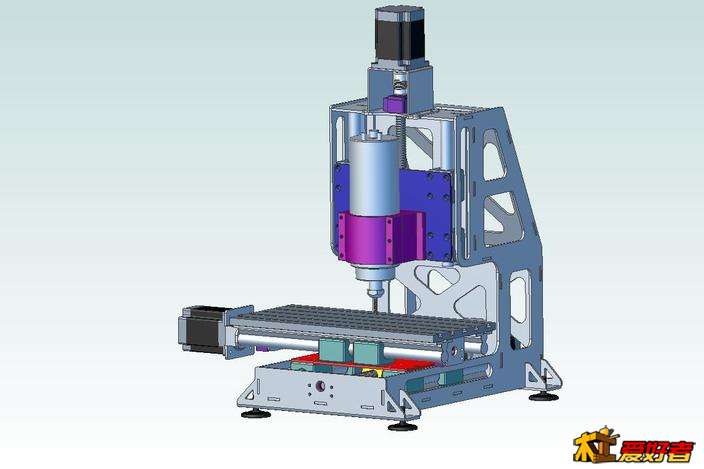

开始画图了！

清河不清

2、Z轴电机也可放机架里，轴头向上，同步轮同步带；
2 T+ e+ c0 J1 f3 t7 R  V& w

清河不清

3、看样子是用钢板来做，用是是榫结构？
8 X8 S& v, n- ]: A    这也太难了点。
' l1 C, v& \$ W/ F+ V* x9 [! C    如为了好看，可沉用螺栓结构不好吗？

清河不清

4、T槽板与机架距离多少？从图看上乎上远了些。应该是主轴尖到机架150足够了，有效的只有100，留足空间150也足够了。

yhzzp

qjy_jack 发表于 2014-6-9 23:51
很好看，感觉很小巧。你已有雕刻机了。真爽啊，JJ刻JJ，省很多力气！想怎么整就怎么整，境界太高了。仰视 ...

看你精神可嘉，非常敬佩，从你身上就如看到当年的我一样。在此我来罗嗦几句，不管对错，一己之见，请见谅! 说到做机器，有两个必须要有的，一是知识储备；二是工具储备。我既不是商家，也不是贩子，所以说话会比较中性和合理一点。因为做雕刻机或者CNC，会遇到比你想象多很多难题，没有知识储备的话做起来就会非常的困难；如果没有工具储备的话，你即使有知识，也只有干瞪眼。拿给别人加工，一般一件两件的，加工店都不会给你做，即使做，价格也很贵。所以说做机器并不象你想象的那么容易，画图纸倒还是最简单的。有些图纸看起来很漂亮，但不一定合理，做出来后有的你头疼的。既然你喜欢机器，最重要的还是看你自己确确实实的需求，如果是一般玩玩的话，自己做个木头机，或者选一些商家做的PVC机都是可以的，玩过后学到知识即使扔了都不会可惜。如果是喜欢漂亮的及做些木头或者代木的东西，那么选一些铝合金的机器也行，如果想能力强一点的，那么钢制机或者铸铁的机器是必须的。当然如果是住楼房及住房面积紧张的，那么重量及体积也必须要考虑的。同时买机器不单单考虑机器的问题，同时还要考虑驱动、电脑的搭配合理性，还有调试等等，要不然各种各样的事情会让你非常头疼的。当然在很多机器当中有所长也有所短，也有很多猫腻在里头。在此不便多讲。一般正常情况下来说，只能是一分钱一分货。多看看以前各位高手发的帖子，多想想自己内心真实的需求，对自己会有很大帮助的。

qjy_jack

yhzzp 发表于 2014-6-10 08:33
看你精神可嘉，非常敬佩，从你身上就如看到当年的我一样。在此我来罗嗦几句，不管对错，一己之见，请见谅 ...

$ B$ }0 r; m- p4 f# B4 Z谢谢关心，一语中的。
7 h8 q: V3 c  X1 u: e为什么选立式的，就是因为它的XYZ轴可以有现成的成品的，虽然贵 ，但品质应该有保证，绕开了要求最精密的部分。机架加工是个问题，但基本是平板式的组装件，焊接是关键，这个，我们这里也算是有条件的，呵呵 。。所以，不一定追求精密，但求实用加美观。主要是这个样子的基本还没人做过。呵呵 。。何况是改装模仿山寨版，全世界唯一呢。呵呵。。谢谢前辈关心，希望随时指教。。有什么需要注意的，前辈是过来人，请多指点。
先谢谢了！
9 J7 H( r1 K6 M( L5 I: ^- A- p, P

qjy_jack

清河不清 发表于 2014-6-10 08:21
4、T槽板与机架距离多少？从图看上乎上远了些。应该是主轴尖到机架150足够了，有效的只有100，留足空间150也 ...

. l0 E9 x2 a6 e! z: C先谢谢关心。真是好建议，现在反正先把框架画出来。至于用什么材料，什么连接方式，我们一起讨论一下，反正慢工出细活，呵呵 。。。是吧。。一起攒机器，很有乐趣。

qjy_jack

blurred 发表于 2014-6-10 00:27
唉~~這是無底洞 我現在這台鋼板機花的錢可以買2 3台了人家做好在賣的了(自己要求高 搞死自己)
sable 201 ...

呵呵 。。。有一定的思想准备，但不会准备像前辈那么奢华，呵呵 。。。看看吧，反正现在还未真正投入，只是画图，东西也看了一些，现成的十字滑台一千多，加个外派的机架加工估计也得一两千，加上电控部分，计划也就四五千，搞个这么时髦的机器，应该够了。呵呵 。。。看吧，，谢谢关注，希望继续关注，同时多提宝贵意见。同时能帮忙的希望尽量帮忙。大家一起攒，同乐之。。。。

2 M- x& L% G* T
6 s$ T, e& G5 C5 S7 n( @

blurred

qjy_jack 发表于 2014-6-10 10:48
呵呵 。。。有一定的思想准备，但不会准备像前辈那么奢华，呵呵 。。。看看吧，反正现在还未真正投入，只 ...

不是奢华 是無奈 自己要求高 自虐 搞死自己 一直改機器 光改檯面的錢 就可以買一台了
從之前的200*300*20小檯面+虎鉗 不夠用加大
再加大到目前的檯面 350*480*30MM厚 6條M8 T槽
. N1 p. ~/ S9 S8 o2 M  g0 `4 |( e越玩會越發現不足的地方

你要用現成的滑座 這台可參考 真的不建議第一台就玩板金機
/ b8 ~2 e; g/ M  N. u) ohttp://youtu.be/Tkm5cUOVtSo

qjy_jack

blurred 发表于 2014-6-10 11:09
( H; e2 I1 L' N( W- h  n' C: |不是奢华 是無奈 自己要求高 自虐 搞死自己 一直改機器 光改檯面的錢 就可以買一台了
從之前的200*300*2 ...

有你这金工小霸王，呵呵 。。。我就不信搞不成。一定要扶兄弟我一把哦。。呵呵 。。看看我发给你的消息。
6 _2 e8 L& M9 k! M

葱葱的爹

清河不清 发表于 2014-6-10 08:13
, t8 m- D7 g) O; Y2 M- N几点建议：
4 \5 k/ z$ n# [6 X, }9 Q9 R1、X轴电机可以放到机架里，看空间应该没问题。

; B. {& u# y/ S. J. A

葱葱的爹

请参考，三视图

qjy_jack

葱葱的爹 发表于 2014-6-10 11:17
* m2 n8 _; h! X8 J5 I6 k* E* H请参考，三视图

？？什么意思？有什么建议？

葱葱的爹

隐约可见到三个尺寸，就大概根据比例来定了。开网格，大小、宽窄、高底、长短完全凭感觉做了。。。。这是您的原话，担心您看不清尺寸，我正巧有这个三视图传上来提供您参考。没有别的意思，

清河不清

个人感觉，可行性不高。
3 s9 N# i4 V' F1 k) L花钱不会少，加工费用会很高。
! X. u& n$ }% D' [: t看图用料也不差钱。估记做完了会后悔。

开心是福.GF3

  好技术  向你学习。
