关于限位开关的接线的一些疑惑，哪位前辈可以讲解一下！

连城连城 · 发表于 2014-6-5 20:40:25

各位前辈：
本人正在接CNC雕刻机的电路部分，在限位开关部分遇到了一些疑惑。是这样的：一个轴需要接两个限位开关，这时候两个限位开关是否并联？如果是并联，那么其中一个限位开关触碰后断开（接线的时候选常开触点，触碰的时候处于断开），但此时另一个限位开关仍处于常开状态，控制卡是否可以识别并联的两个限位开关的其中一个断开了，并做出停止之类的动作？如果不能识别，那一个轴岂不是只能接一个限位开关了？

本人新手，表达的可能不太清楚，希望各位前辈不吝赐教，新手在此先谢过了！

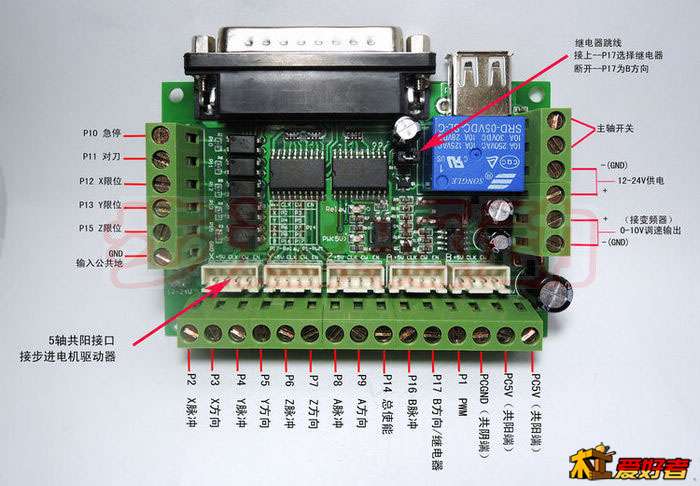

另，我的控制卡是下图这种的，板子上有XYZ三个轴的限位开关接口，每个轴也只有一个限位接口。

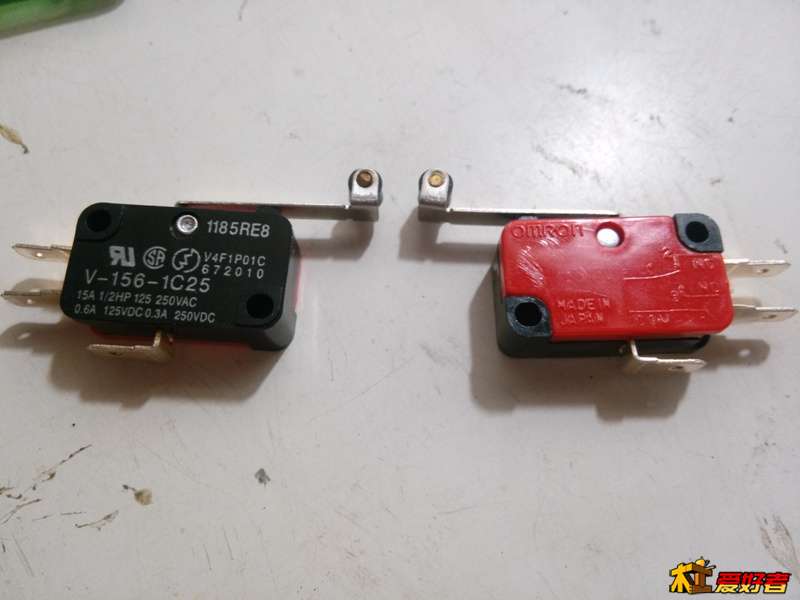

限位开关是这样的。

j8rj8r · 发表于 2014-6-5 20:58:34

采用常闭点，串联

gbjs · 发表于 2014-6-5 20:58:37

应该是不触碰的时候处于断开。

老李 · 发表于 2014-6-5 20:59:51

看见这个就想起游戏机了
捉虫娇娇娇雷电，，，，，

村西老张 · 发表于 2014-6-5 21:14:23

本帖最后由村西老张于 2014-6-5 21:25 编辑

串联，常闭。
并联，常开。
看要求。

W.X.Q · 发表于 2014-6-5 21:14:30

两个开关并联，开关接常开，在触发时闭合

洛坤 · 发表于 2014-6-5 21:15:30

没有万能表吗？常闭状态就是接好后是通的，任何一个限位断开线路就不通了，很简单的啊。

fffaaa · 发表于 2014-6-5 21:30:20

两点、双位、控制行成开关、按五楼说法……就成！！！

W.X.Q · 发表于 2014-6-5 21:35:14

常开的意思是平时是断开的，在触发时接通

savager · 发表于 2014-6-5 21:41:09

接近开关选择常闭的两个脚，当雕刻机触碰到接近开关的时候，接近开关接通。这样一来，就可以把接近开关并联起来了。

W.X.Q · 发表于 2014-6-5 21:43:42

限位信号一般都设置成低电平有效，所以要接常开，只有在接通时限位才触发

清河不清 · 发表于 2014-6-5 21:51:42

用并口就是这样，输入口少。没办法。

真飞鸟 · 发表于 2014-6-5 22:03:35

既不是串联也不是并联，每一个开关都是独立的回路吧

张新先生 · 发表于 2014-6-5 22:17:02

5楼对，常闭点串联使用，常开点并联使用，看你那个主板，试验一下，短接报过限位错，就是用常开并联，断开包过限位错，就是用常闭串联。

jackleeo8 · 发表于 2014-6-5 22:36:27

用的是维宏的主板吧，应该是两个常闭串联成一组，XYZ一共3组，有的人觉得Z轴不太需要所以不装，并短接掉
