燕尾榫悬挂式电视柜的过程记录

shychico · 发表于 2009-1-11 21:22:00

本帖最后由 shychico 于 2009-1-17 20:56 编辑

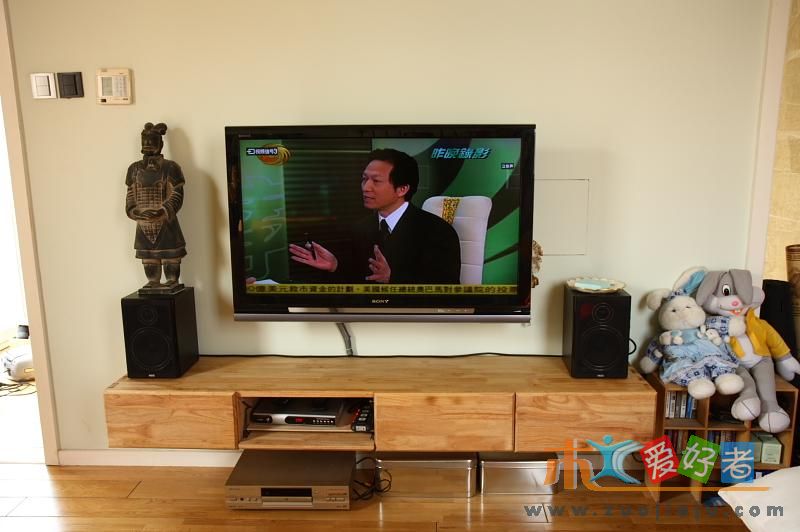

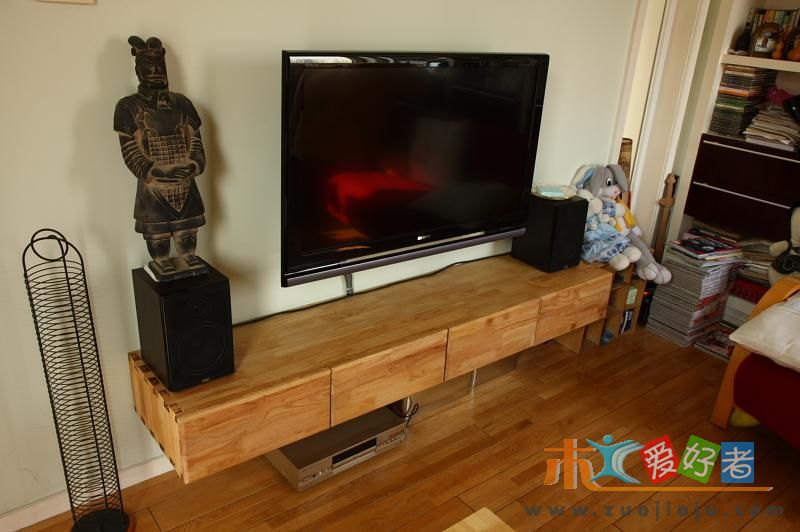

这个电视柜断断续续的做了很长时间，进度拖得太久，1个多月了一直摆在家里餐桌上，嫌占地方再不做好老婆就要把它扔了。。。今天终于挂在墙上了，祝贺一下自己~~~

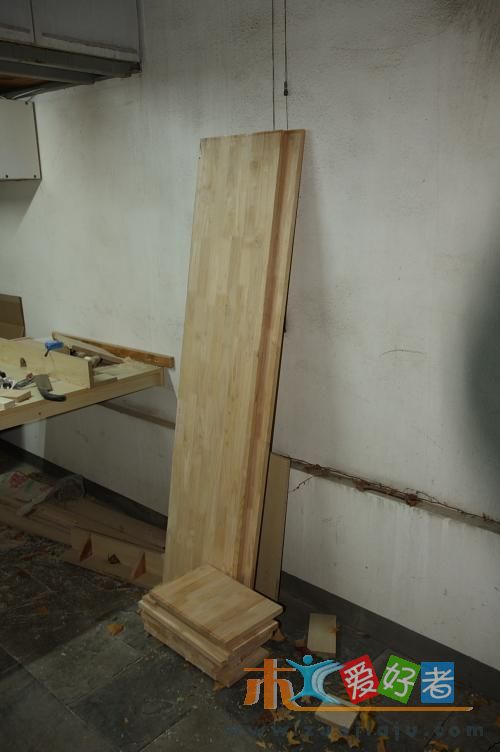

材料：橡胶木集成材半张，松木聊头若干（抽屉），5mm欧松板0.7平米（抽屉底板），铁吊码4个，涨管4只，滚珠抽屉轨道5付，自制弹簧合页一付。
电视柜框架用燕尾榫及柜体竖版是直榫，抽屉图方便直接用钉枪钉的，抽屉面板因为用台锯裁是出现锯齿，所以又用雕刻机铣了个斜边。。。。。
表面处理：砂纸磨磨，然后刷的宜家的无色蜂蜡

民嘉堂 · 发表于 2009-1-11 21:33:11

漂亮啊

shychico · 发表于 2009-1-11 21:33:52

本帖最后由 shychico 于 2009-4-7 20:50 编辑

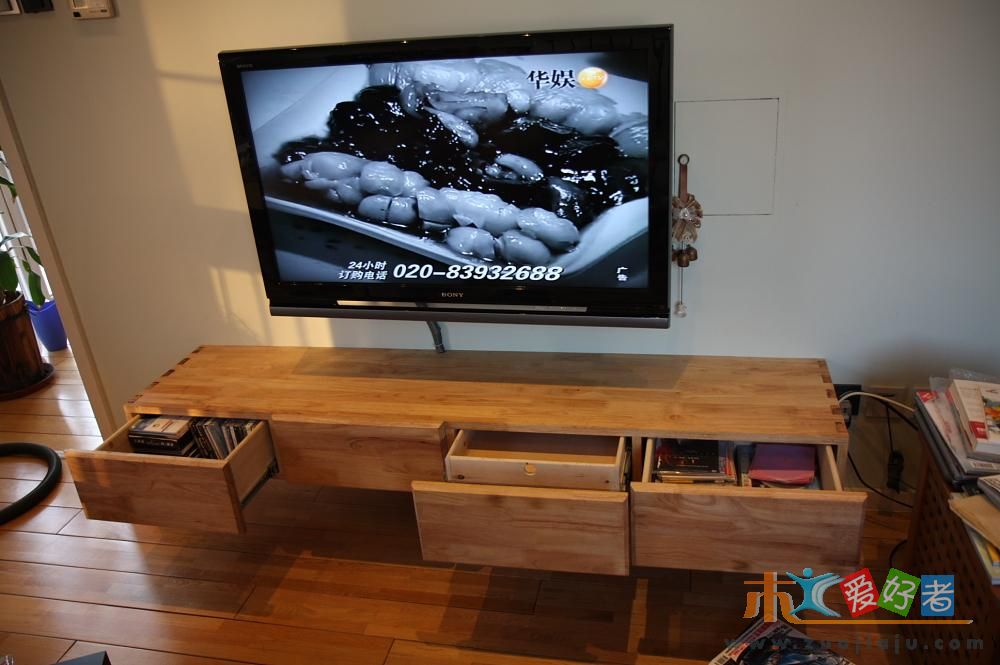

抽屉面板费了不少劲，因为这次的集成材质量不如以前（含水量可能不达标），买回来2天就弯曲了，以前放一个月都没关系的，为了校正弯曲的板子浪费了好多天（用暖气烤）

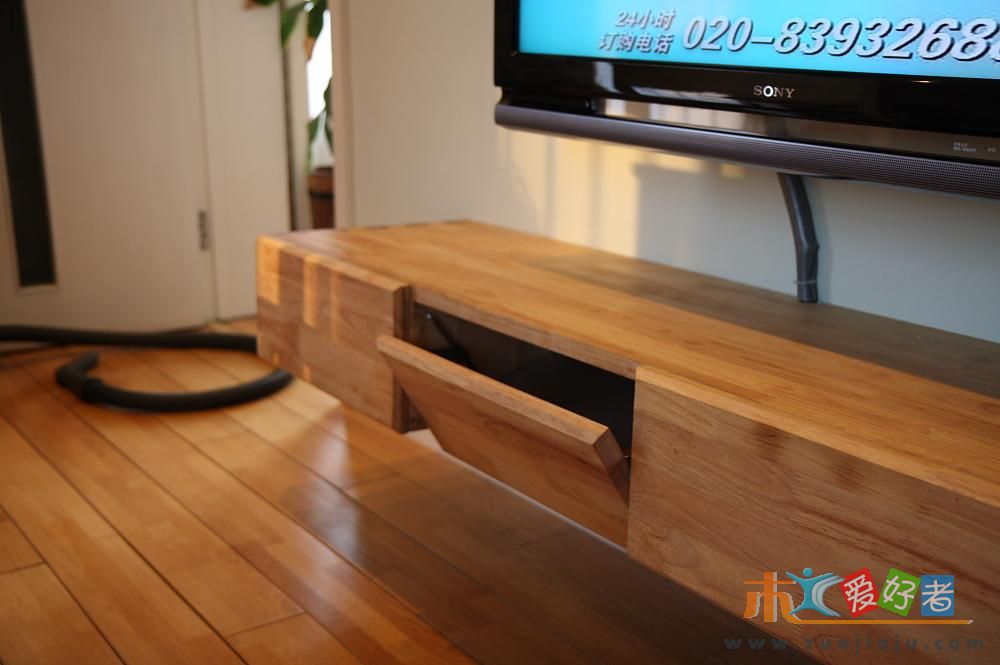

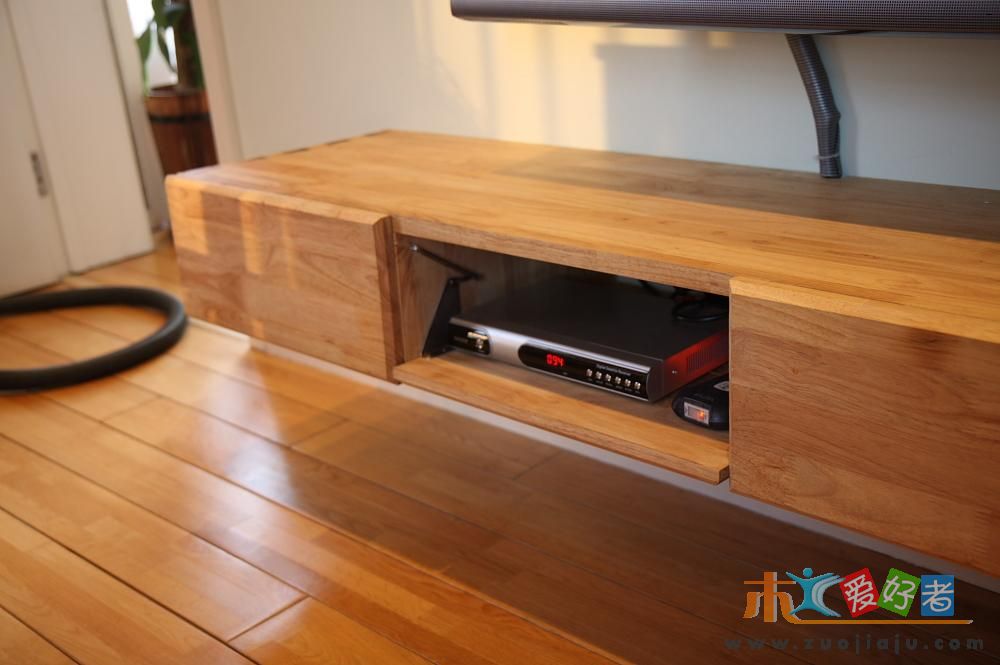

左边第二个面板不是抽屉，而是可以反转到电视柜底下的门，用来放机顶盒及DVD

kander · 发表于 2009-1-11 21:37:57

个人感觉能把面上的榫藏起来会好看点。

ahfyym · 发表于 2009-1-11 21:39:22

不错不错。赞一个{:4_164:}

shychico · 发表于 2009-1-11 21:39:31

本帖最后由 shychico 于 2009-1-11 22:41 编辑

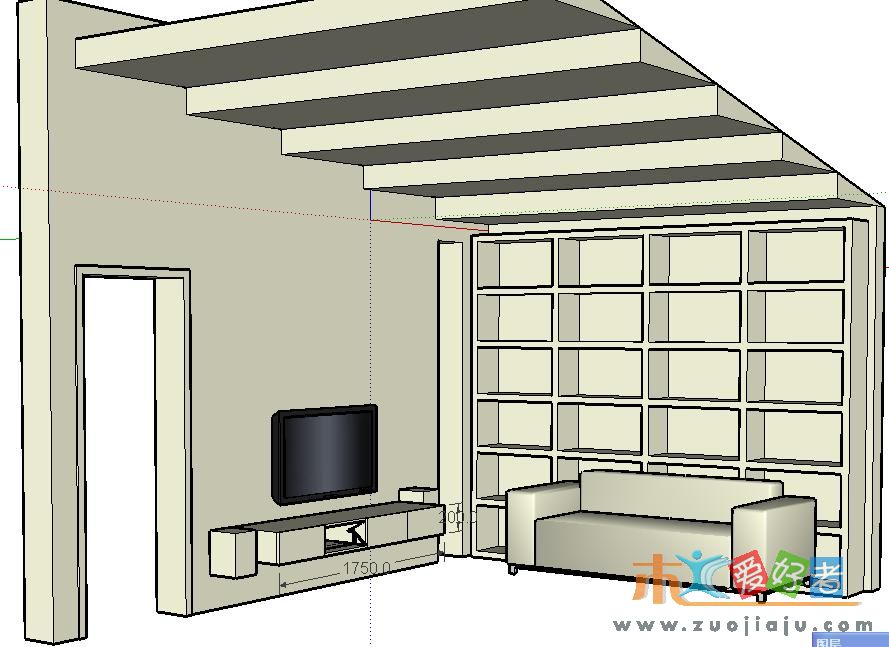

曾在自己很老的帖子里发过刚开始做电视柜的一些照片，因为原来帖子太乱了了不好找，就开新帖重新吧过程贴出来，照片为主~~~~~~~~~~

了然 · 发表于 2009-1-11 21:40:25

弹簧合页都能怎么作的

我要买吉普 · 发表于 2009-1-11 21:41:40

有制作过程的图片吗？

shychico · 发表于 2009-1-11 21:42:43

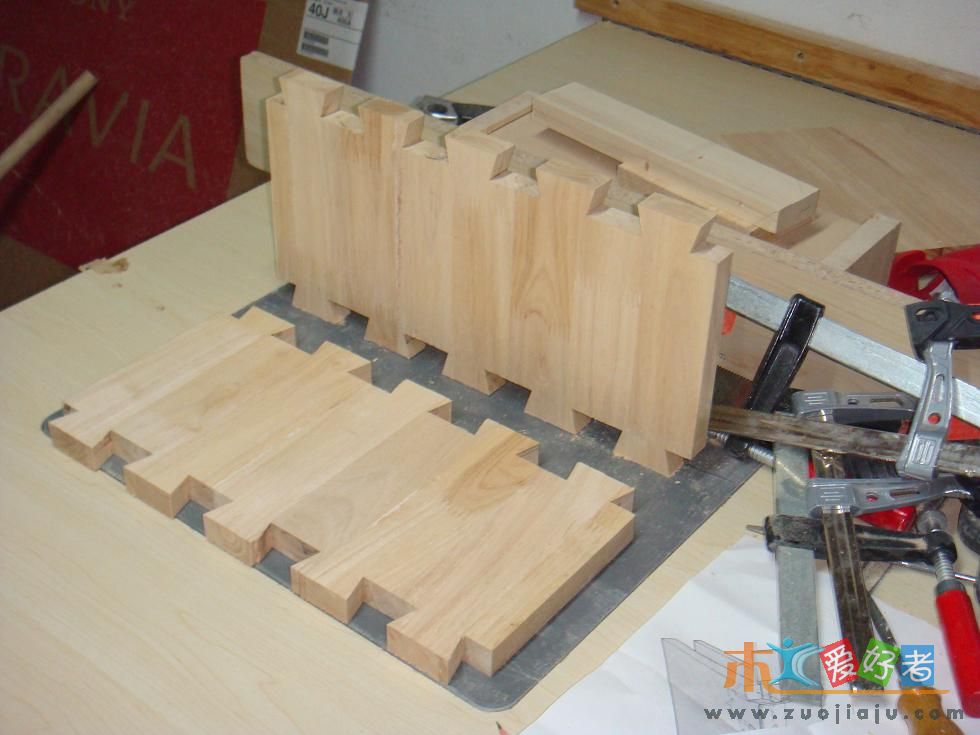

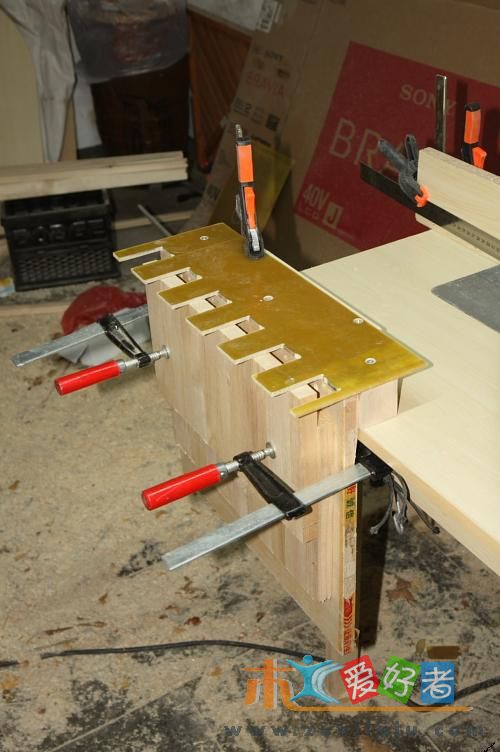

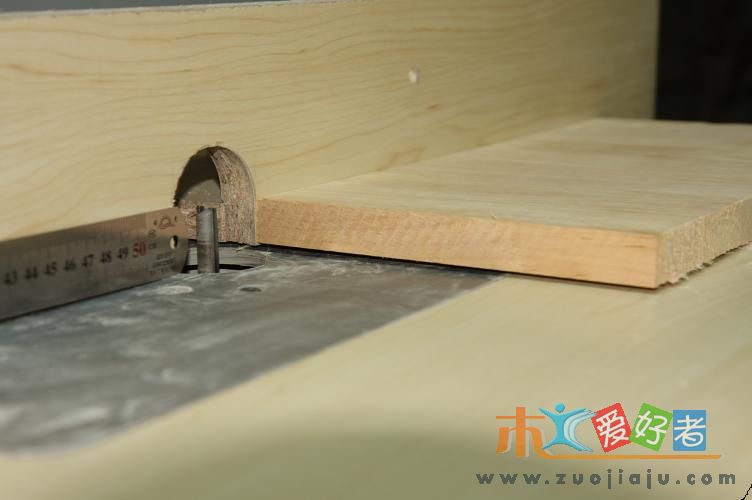

没有燕尾榫机就自制了一个山寨版的

huanyu · 发表于 2009-1-11 21:43:38

管他三七二十一抢个板凳坐！！！

shychico · 发表于 2009-1-11 21:45:04

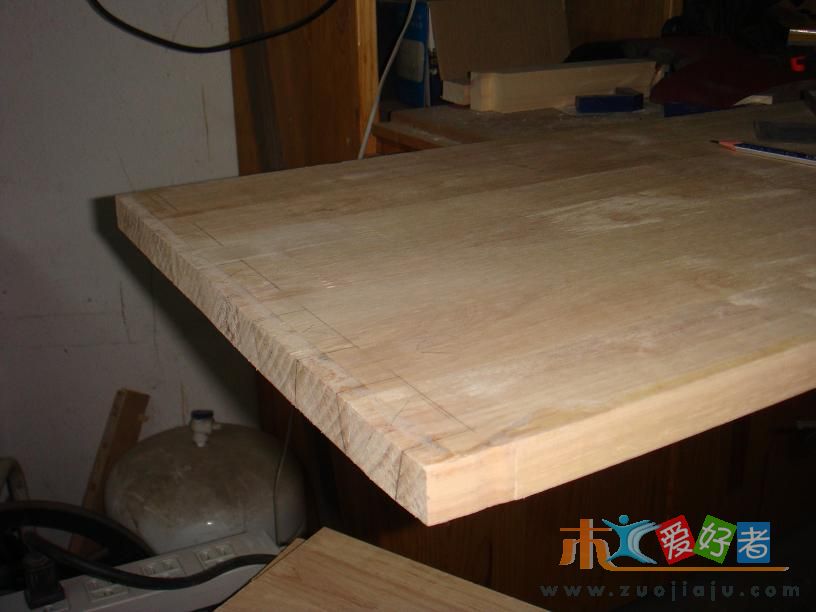

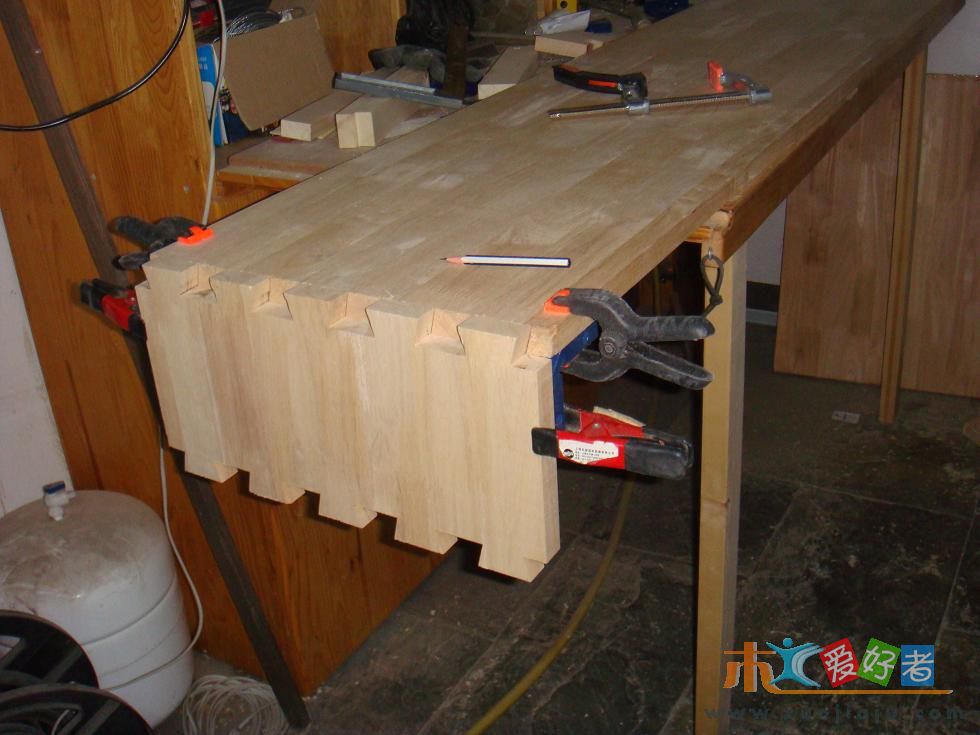

对齐后画线

tamher · 发表于 2009-1-11 21:46:15

粗放之中不乏精美，很有个性。站个位置学习一下

shychico · 发表于 2009-1-11 21:48:52

本帖最后由 shychico 于 2009-1-11 21:51 编辑

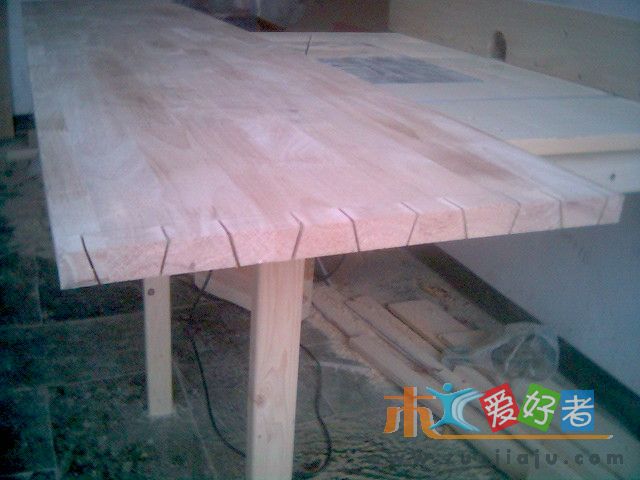

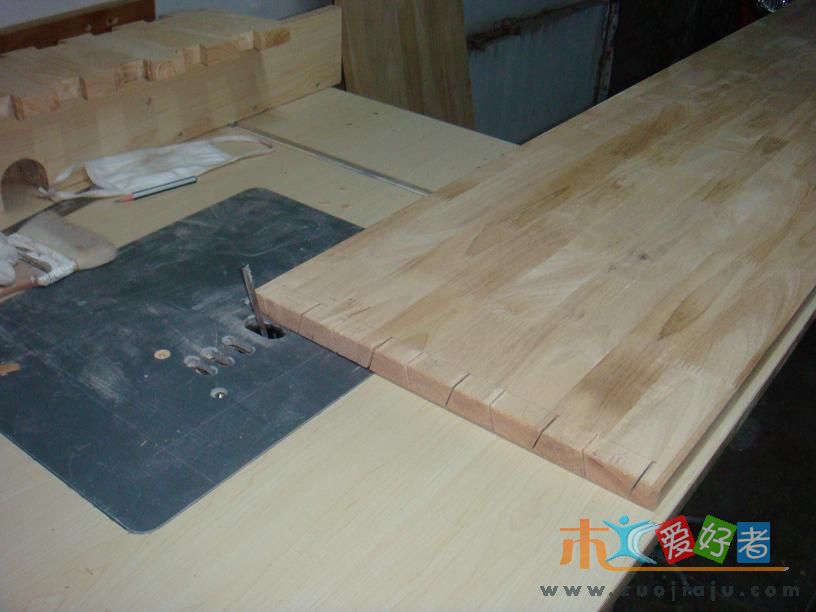

倒装曲线锯，切割木榫，尤其是非直角的木榫非常方便

shychico · 发表于 2009-1-11 21:50:42

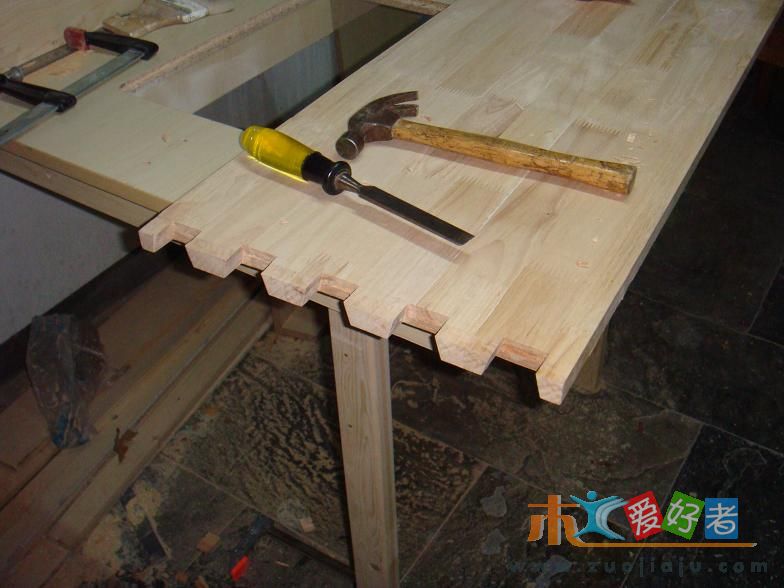

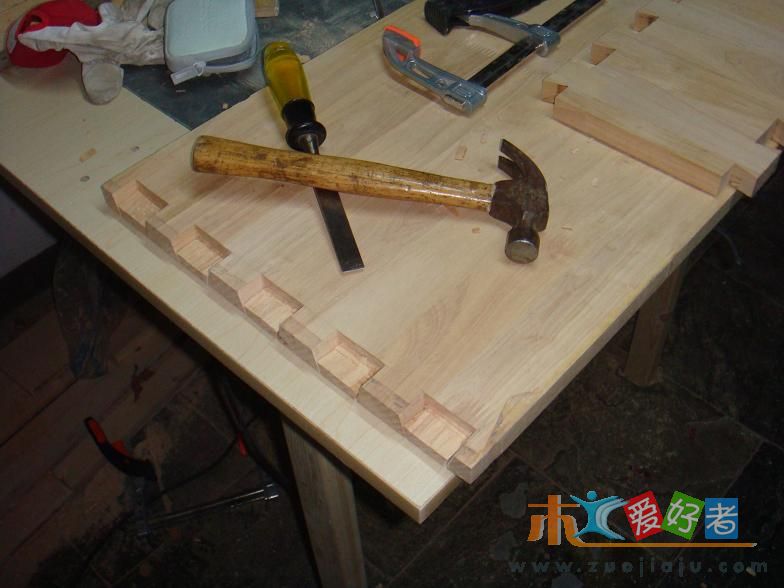

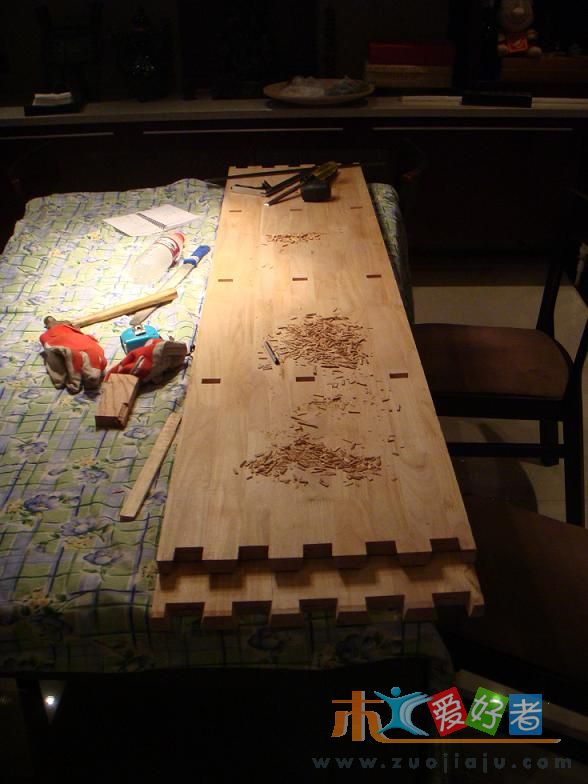

再用凿子手工切去。。。

shychico · 发表于 2009-1-11 21:54:16

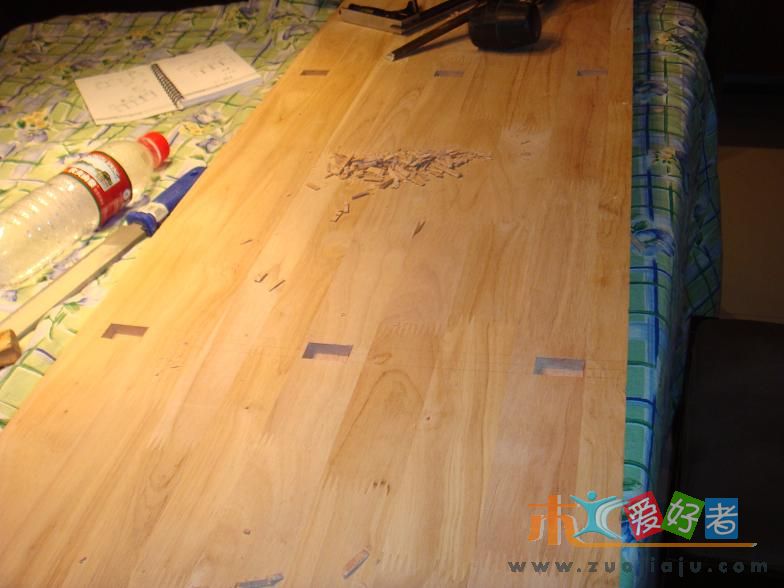

中间竖板的直榫
