DIY电圆锯导轨 新发现

打死也不说

螺丝钉，你那成本不到20的导轨做法给分享一下，我要学习。

最帅一刀

小小螺丝钉 发表于 2014-6-2 20:22
; u  x/ E7 t( o. U我的2米导轨都是废旧的铝合金改造的，总成本不超过20元

能不能教教我？本手新手中的新手，谢谢了！
4 O5 g; t- {& F# l5 X

s7200

      这个方法对我很有启发，可能光轴看着像是铝的，变形的可能很大，不放心。

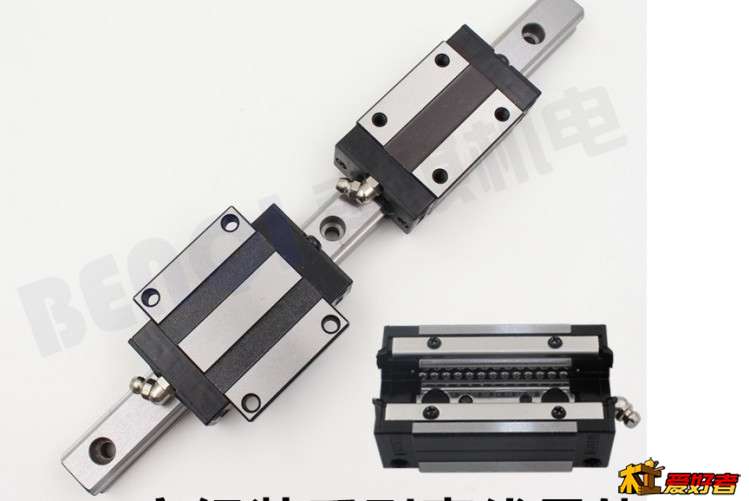

      考虑到切板最多成品板宽是1220mm，加上云石机尺寸，大约1.5米，在这个长度上不会有显著变形的直线轨道，只有滑台加方轨道了：

squareboat

这种材料我以前考虑过。带座的光轴给电圆锯用不好用。还不如不带座直接用光轴。如果不考虑横向导轨移动的话，仅仅是圆锯纵向移动，可以在光轴两端各加一个光轴支撑座，将光轴架起来，两根光轴平行排放，同样的固定方法。每根光轴中间吊两个滑块，在这四个倒吊的滑块上安装一个圆锯固定板，将圆锯固定在该板上，这样导轨的高度不会影响锯深，影响锯深的只有固定板的厚度。希望对你有帮助。

s7200

我的1.5米轨道已经到了，准备做一个方向移动的切割，是为了考虑能够横切标准1220大板，暂时认为它有比较高的直线度，1.5米误差在1mm内（厂家介绍是300mm偏差2丝）。

15209906837

牛气
