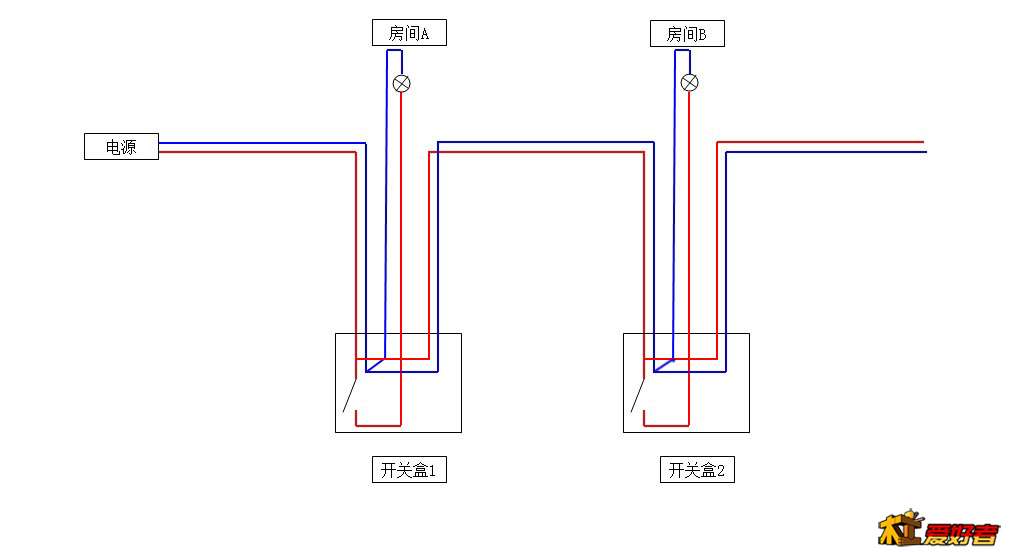

照明单独跑线是这样接吗

vikilin · 发表于 2014-5-20 18:47:21

反正零线一直拉过去，有用电的需要接条火线出来就对了！

8路电车 · 发表于 2014-5-20 19:35:59

第二个图灯能亮吗？

zghsgi · 发表于 2014-5-20 20:15:49

楼主画图基本正确，就是灯B的开关里缺画一条斜线连到零线上

ZXS651 · 发表于 2014-5-20 22:18:50

15楼正解。

兜兜里_~~~~藏着 · 发表于 2014-5-20 22:34:53

楼主的图不对。

大越 · 发表于 2014-5-20 22:59:08

7楼比15楼更省线。除了写错一个字。

18122 · 发表于 2014-5-21 00:10:28

单就本图来说：可行！就是开关盒2里的蓝线（零线）画错啦。

西红柿市长 · 发表于 2014-5-21 00:24:04

如果特定的地方需要开关盒带插座，这根零线想省也省不了，所以说图画的简单并不是代表就省材料，只是原理图罢了。

都市苍狼 · 发表于 2014-5-21 00:27:07

B房间是玩躲猫猫用的吧

地久天长 · 发表于 2014-5-21 08:39:02

火线也随灯走，然后进开关再回到灯。

三达 · 发表于 2014-5-21 09:07:00

开关盒怎么进3条线啊？不合理
7楼的也敢拿出来？零线、地线不分，想害死人啊？！！！

yayapei · 发表于 2014-5-21 10:51:16

地久天长发表于 2014-5-21 08:39 + d0 l, |1 D! \+ _ b- {+ F. _+ N2 r
火线也随灯走，然后进开关再回到灯。

正解工程都是这样走的，都随灯走在灯的暗盒里分线，开关回到灯的用白线区分。

北京装修队 · 发表于 2014-5-21 16:21:15

零线不要进线盒零线是不能下来的零线走顶就好了

copy23 · 发表于 2014-5-22 00:36:53

这么简单的东西要弄这么复杂吗？从电源箱出来，3根线火线、零线、底线---》依次到每个灯的接线盒----》然后每个灯再放2根线到安装开关的接线盒（当然要双控的话要放双控线）

tjjxsunny · 发表于 2014-5-22 19:00:36

首先感谢大家的回复，我的图的确是因为马虎画错了，我的原意是这样的

其实我想问的就是照明回路在哪个位置分线的问题，应该是我表述的不清楚，造成了误会{:1_220:}
看了大家的回帖，我认为有几位朋友的做法最合理，就是开关箱出来的两条线直接到灯的位置，并出两条线到下一个灯的位置，然后从灯的位置接出控制线。
再次感谢大家！
