制作简单的车球辅助夹具

  [复制链接]
发表于 2014-5-20 21:37:45 | 显示全部楼层
谢谢LZ
回复 支持 反对

使用道具 举报

发表于 2014-5-20 23:50:59 | 显示全部楼层
原来网上也有,我的帖子里也有啊
回复 支持 反对

使用道具 举报

发表于 2014-5-21 00:11:42 | 显示全部楼层
学习的
+ \4 |: T" B4 h' P. v9 Y- W, b' [! Z  z# a/ L
山东省滨州市邹平县济青高速公路
回复 支持 反对

使用道具 举报

发表于 2014-5-21 13:55:53 | 显示全部楼层
活动顶尖是如何埋进木头里的?如何保证同心?谢谢!
2 F) X9 Y8 t# S$ K/ B* c! W
回复 支持 反对

使用道具 举报

发表于 2014-5-21 13:58:53 | 显示全部楼层
为什么人家车木头和削面团一样快,我搞木头和铁一样硬
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-21 15:44:13 | 显示全部楼层
sjzman 发表于 2014-5-21 13:55
7 g" A: v+ w$ {3 L6 h- Q9 [活动顶尖是如何埋进木头里的?如何保证同心?谢谢!

7 t* I# v) X& ~! o. B1 B没有拍。尾顶的木块车好放在卡盘上,然后在尾座上用各种口径的开孔锯钻,最后用车刀修一下。2 `9 ?  \+ f5 X
活动顶尖的外部尺寸是34.6,用的是35的开孔锯,然后用三种更小口径的开孔锯钻出来的。
# G6 y6 N6 D$ [- N5 I8 f/ B; n
3 W8 z' {6 Q& _5 U. ?6 n同心度是个问题。埋好后,有些不同心,把前后两个顶木顶在一起,再车一次,保证基本同心后,再车凹孔。
7 O$ i$ v1 H2 A! t. e
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-21 22:56:12 | 显示全部楼层
今晚车了两个球,5.5见方的料,车完5.2左右。
# B) N* V" }& _- y# n5 D& x3 d) t0 C; H) n

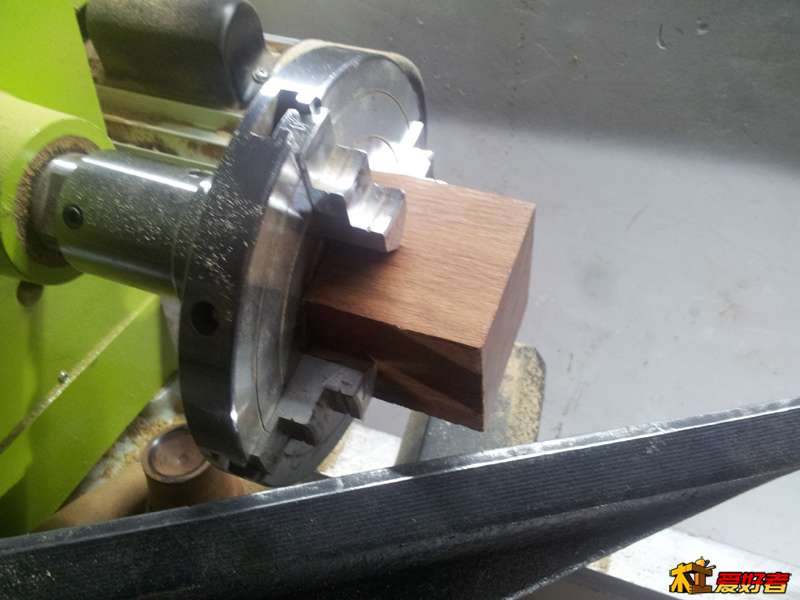

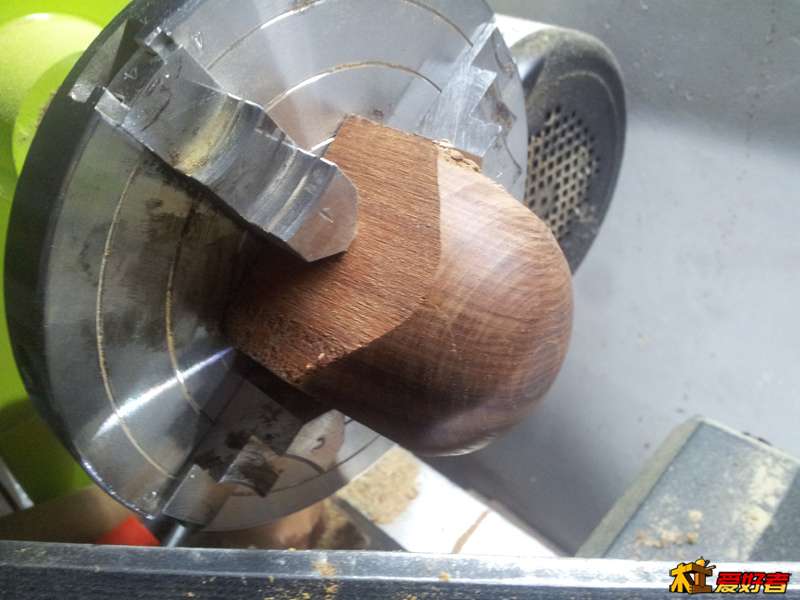

车第一面:
4 ?; h- ]5 q0 D: F4 d 20140521_191030.jpg
/ S! A' l+ m$ H/ p# d- E6 {1 m: }, g
0 K' ?4 U0 w& V  _4 g5 `5 c3 M% N

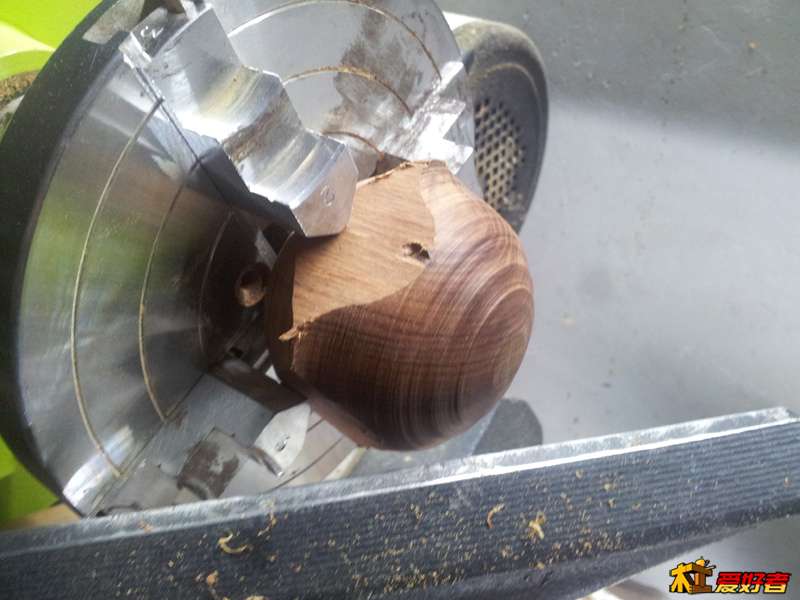

8 z2 n2 V7 s& L* w/ z车第二面的时候顶一下,然后不顶再用车碗刀继续修:3 j; @  I% f  W/ J9 d; d4 F
2 {7 q( m* g  [+ M
3 B$ r/ f. ?0 y* c) z! l 20140521_193707.jpg
* [9 P8 G9 R( d3 t/ k6 O- A8 ~+ F1 B

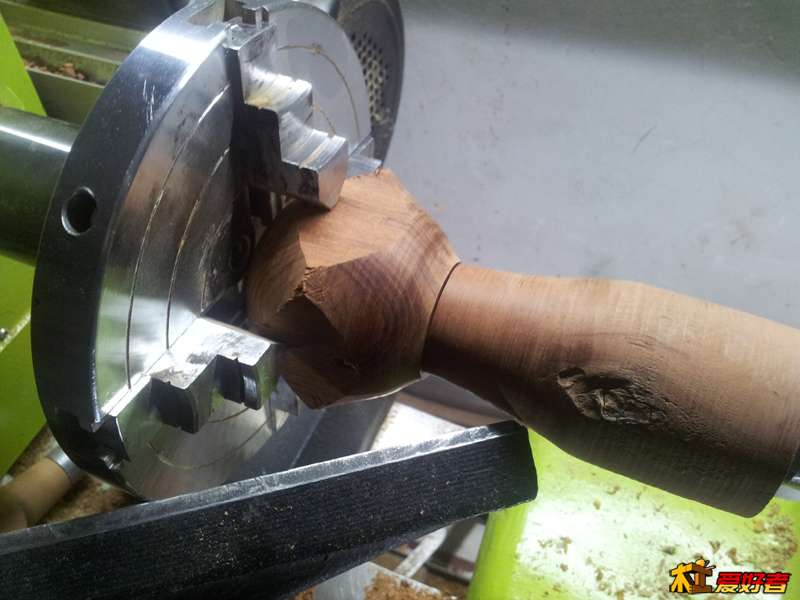

第三刀,开始修圆:6 v. c" }" S# p6 D" }
20140521_195128.jpg % N1 W7 U0 N/ B
0 x& f) c5 n1 j. N; [- z

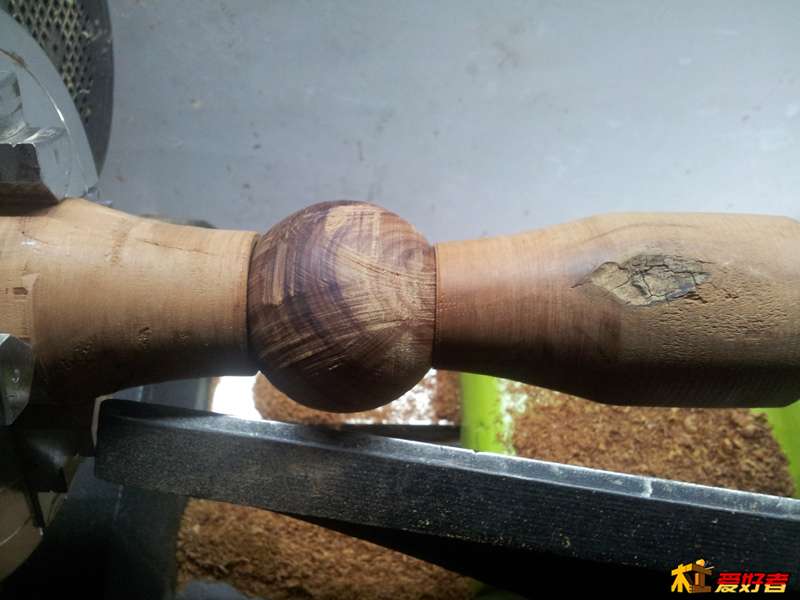

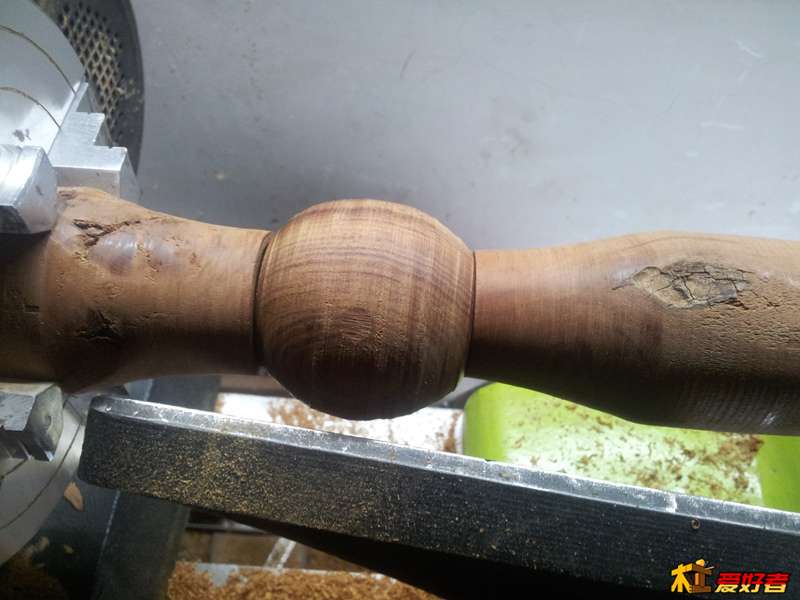

基本圆了,开始打磨:
0 H% t/ c5 G5 ?0 x 20140521_211813.jpg
; k6 z- x& L" w- L
: H6 T% t9 ~/ }4 N! i# i 20140521_211816.jpg
, A* U7 p: h! a  ^

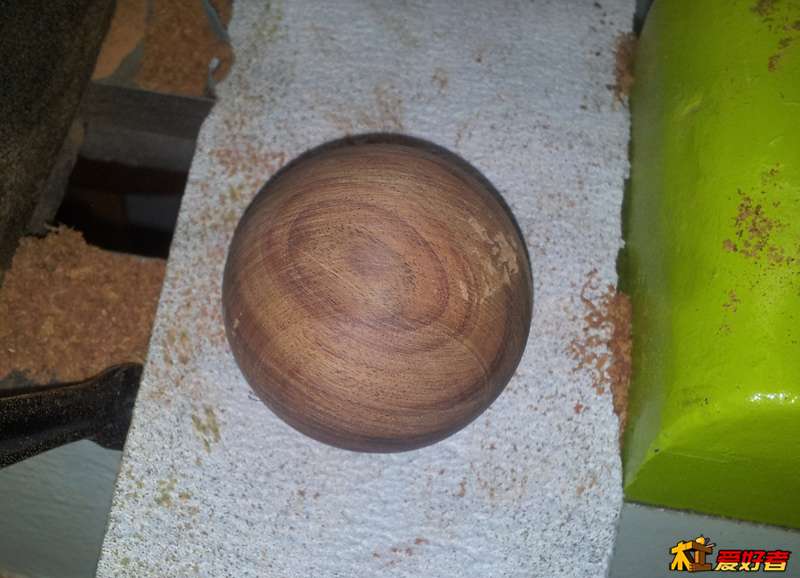

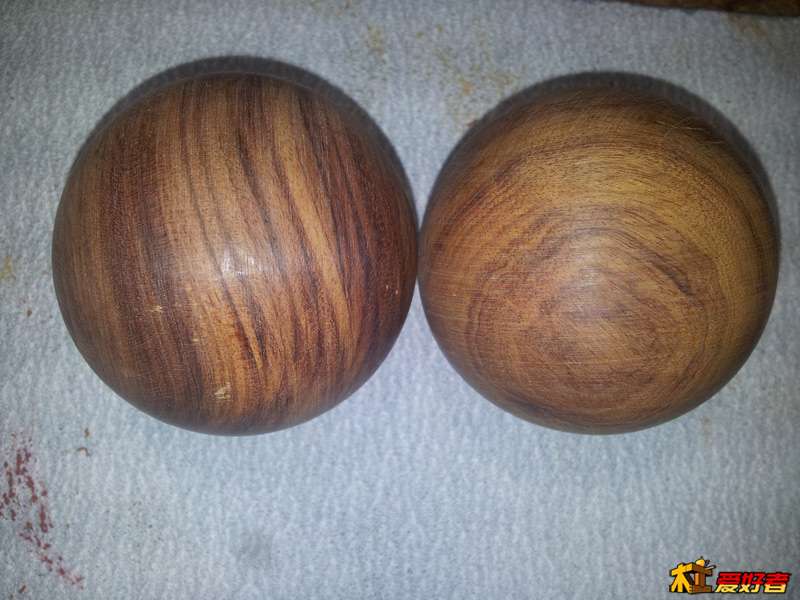

$ T* z# b/ [$ X0 X& o2 Q# }  m120目打磨出来的球:& z: y& b; s( t5 P. Q
20140521_213621.jpg ' S4 O/ c0 }( d8 `& M& U# }

: R6 N% L6 j4 b. \, ~/ @ 20140521_220311.jpg ' H8 a) c. \' e0 ?! G/ `
, K3 ~, w6 F( C$ G
剩下的工作就是继续打磨了。
4 f, F& ~8 R0 k% \8 V) ]
回复 支持 反对

使用道具 举报

发表于 2014-5-22 08:54:16 | 显示全部楼层
5 ?: X. H+ S$ v9 I- p
楼主好功夫.
回复 支持 反对

使用道具 举报

发表于 2014-5-22 10:27:44 | 显示全部楼层
赞一个!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-23 17:57:44 | 显示全部楼层
为车球等想做个可安装其它附件的活动顶尖,所以做了个木工车床尾座活顶尖带螺纹可安装卡盘调查,欢迎前往投票跟帖。
' j# z* ]* i1 i9 W- L5 g& }
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-27 10:20:56 | 显示全部楼层
fm8089 发表于 2014-5-20 23:50
. [0 d) E8 c$ t原来网上也有,我的帖子里也有啊
( v; [% \4 X) N0 B& i$ w
转来了:
# d/ H" A! [/ w9 ffm8089兄的[串珠] 手 球 加 工 $ `8 J* J9 H+ z9 ?8 b( |- {6 y
回复 支持 反对

使用道具 举报

发表于 2014-6-5 00:42:48 | 显示全部楼层
高手啊,又学了一招~!
回复 支持 反对

使用道具 举报

发表于 2014-6-7 08:08:08 | 显示全部楼层
高手 高手
回复 支持 反对

使用道具 举报

发表于 2014-6-13 11:14:23 | 显示全部楼层
长见识了:vv:vv
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-6-13 11:23:59 | 显示全部楼层
现在可以用我订做的多功能带螺纹木工车床活动顶尖来做夹球器了!
