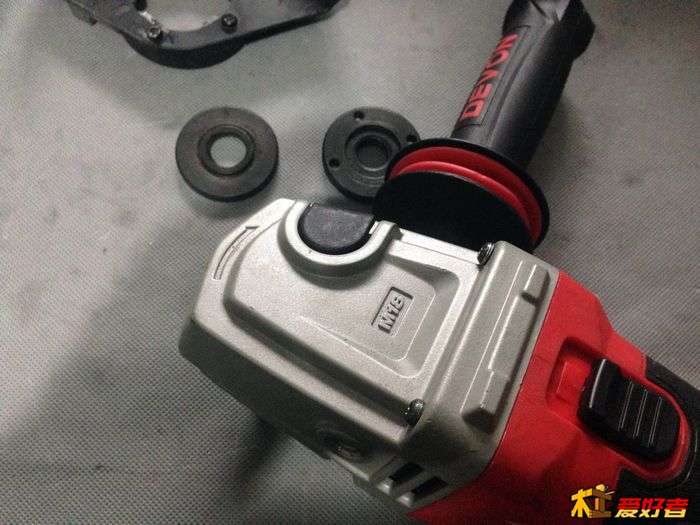

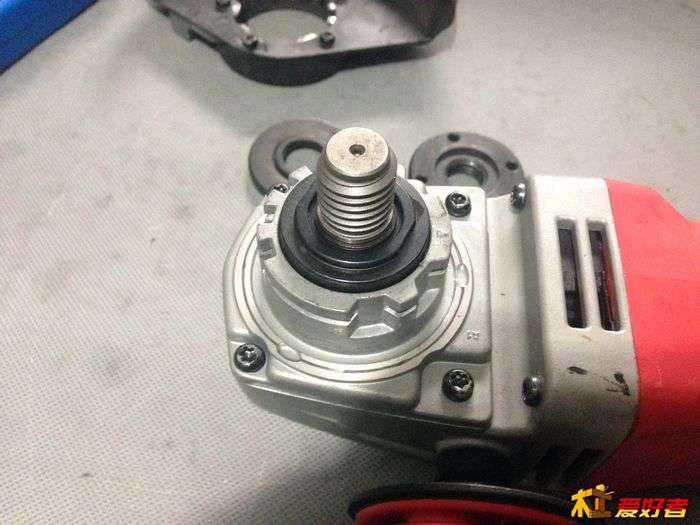

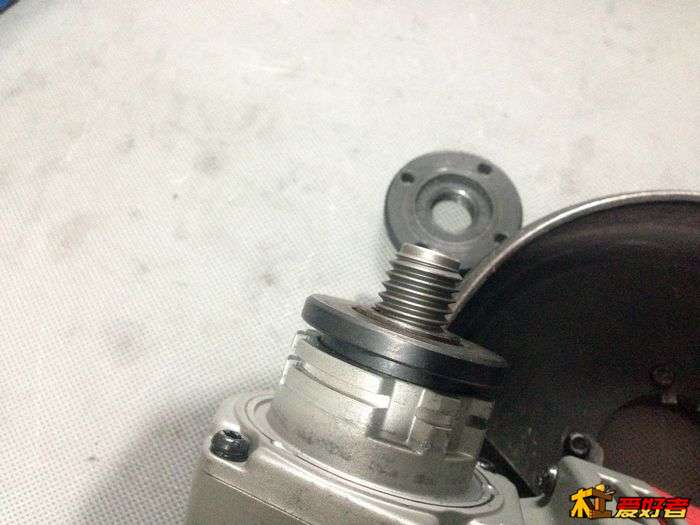

看看，这个米沃奇角磨机的压盘是不是有问题

babylu · 发表于 2014-5-19 13:13:04

本帖最后由 babylu 于 2014-5-19 13:17 编辑

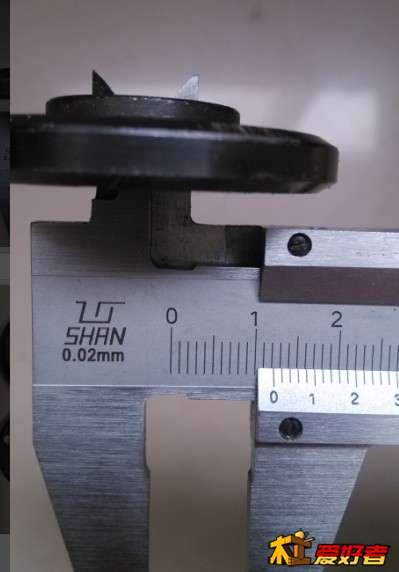

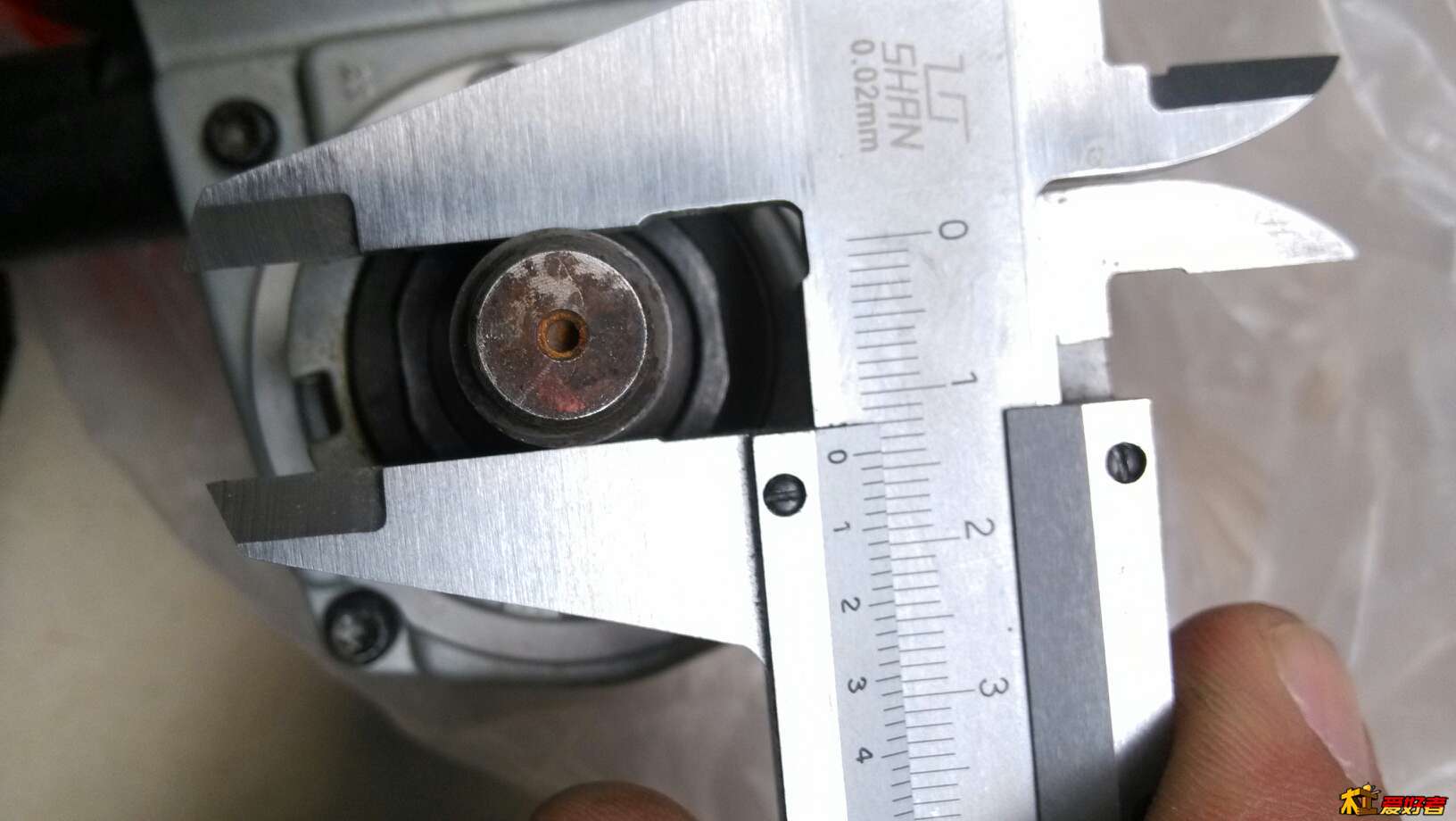

如果中间的主轴螺纹是m16（5/8,约15.88）那么看下面的图
我还有个机器刚才测了下看背面很接近你的图

babylu · 发表于 2014-5-19 13:17:10

下面测量数据供参考误差大约0.05mm

babylu · 发表于 2014-5-19 13:18:17

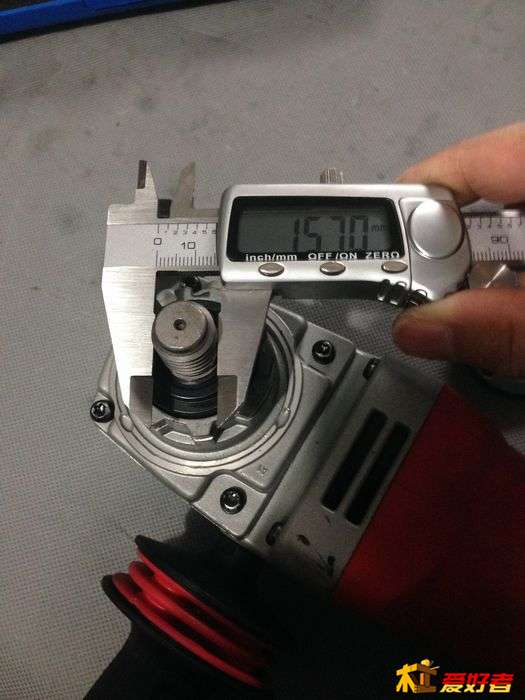

先主轴

babylu · 发表于 2014-5-19 13:20:21

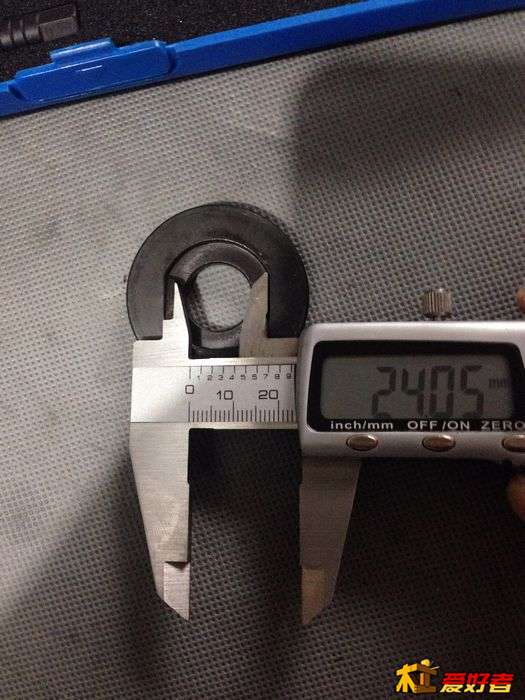

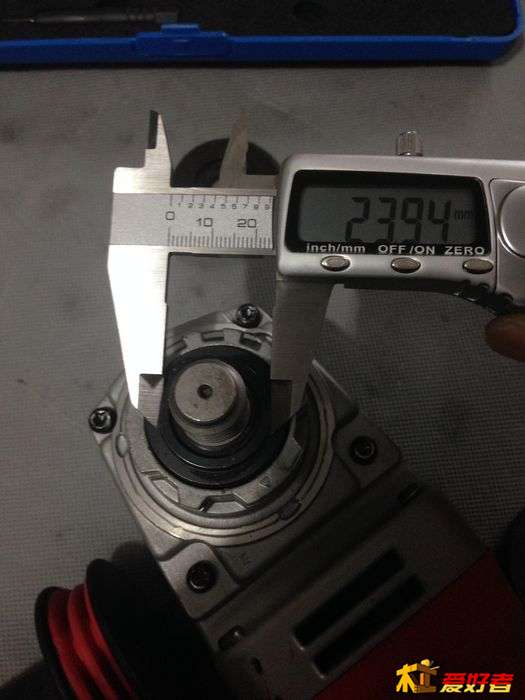

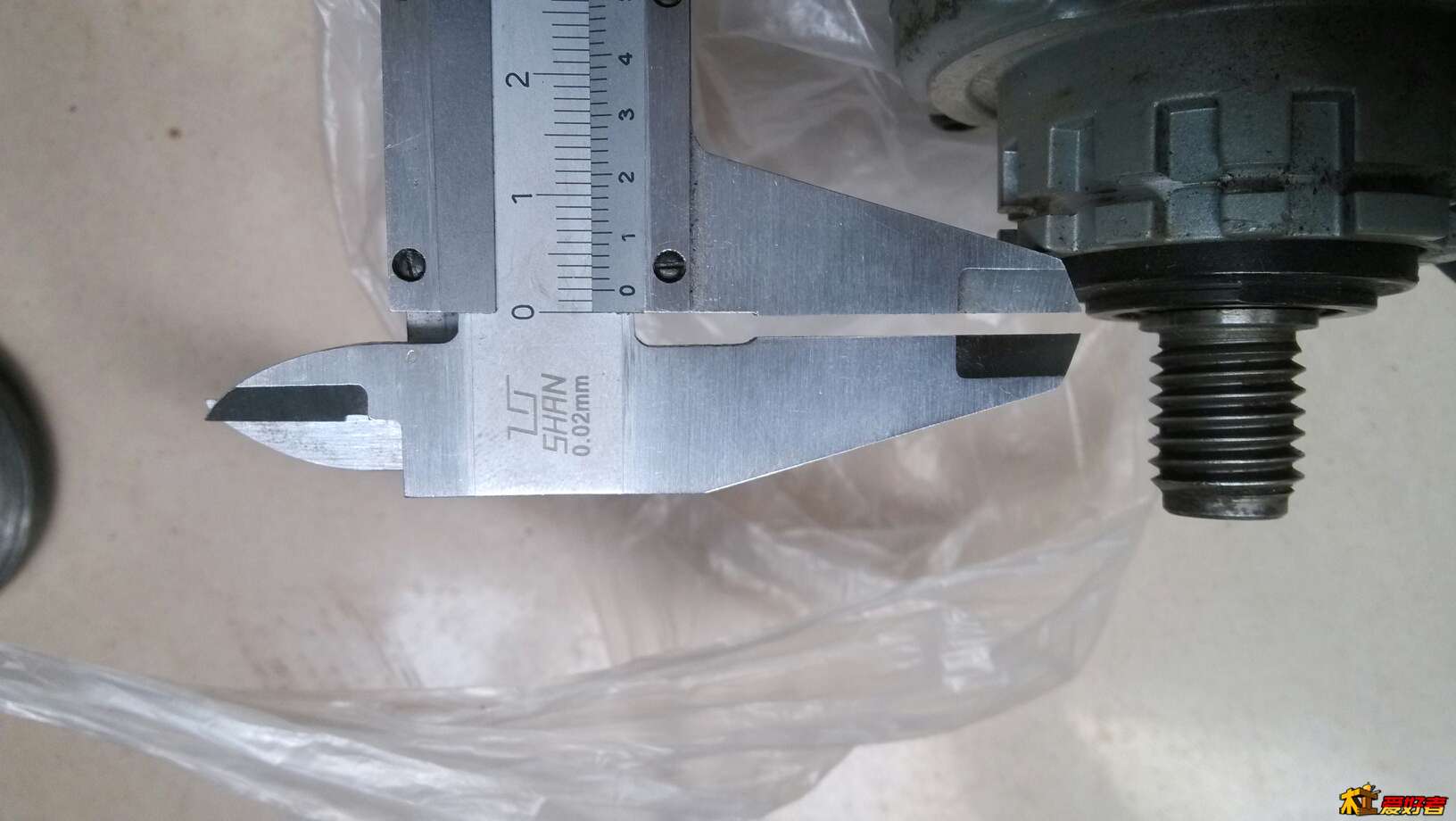

轴外卡和下法兰内卡

babylu · 发表于 2014-5-19 13:21:40

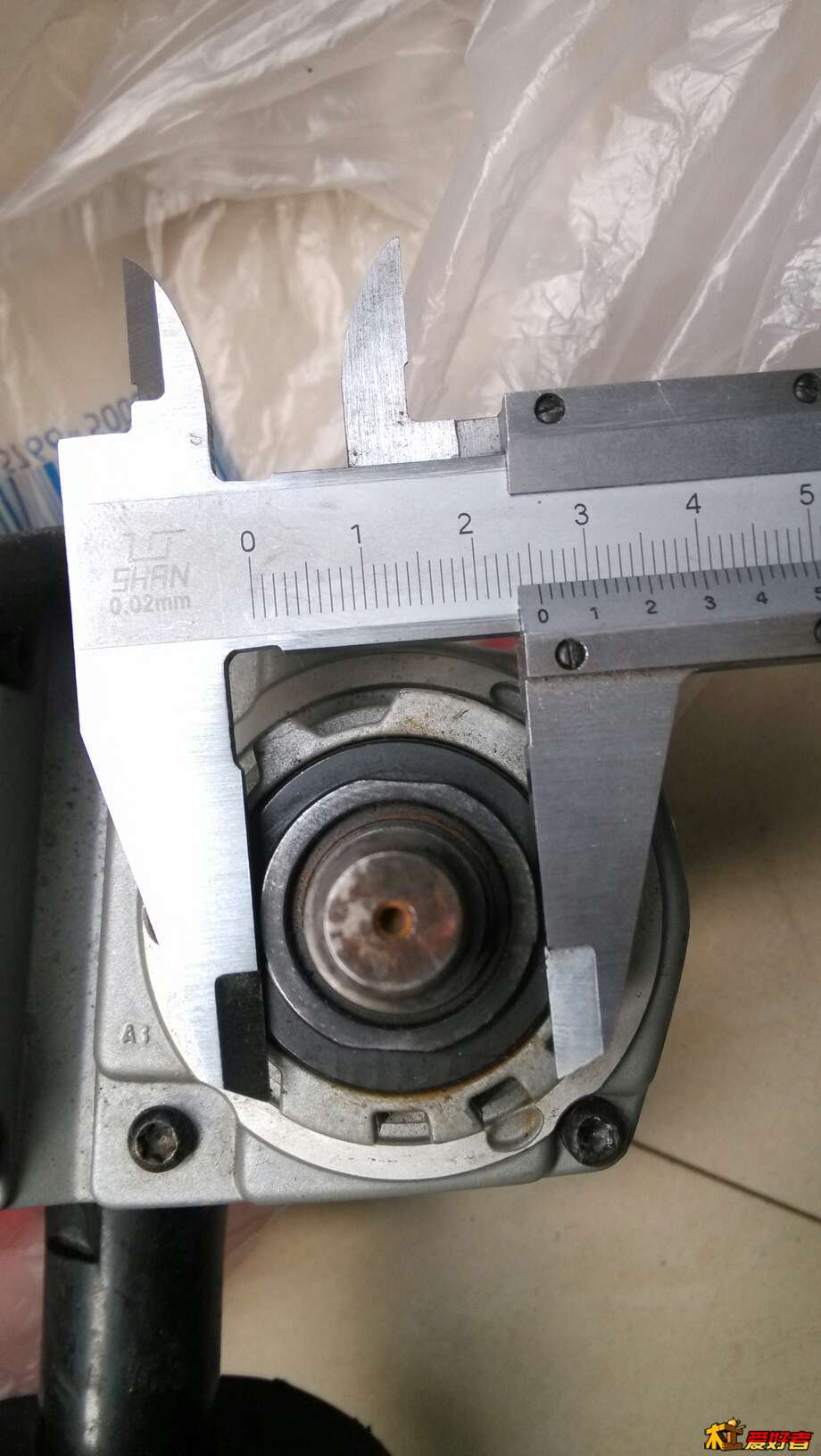

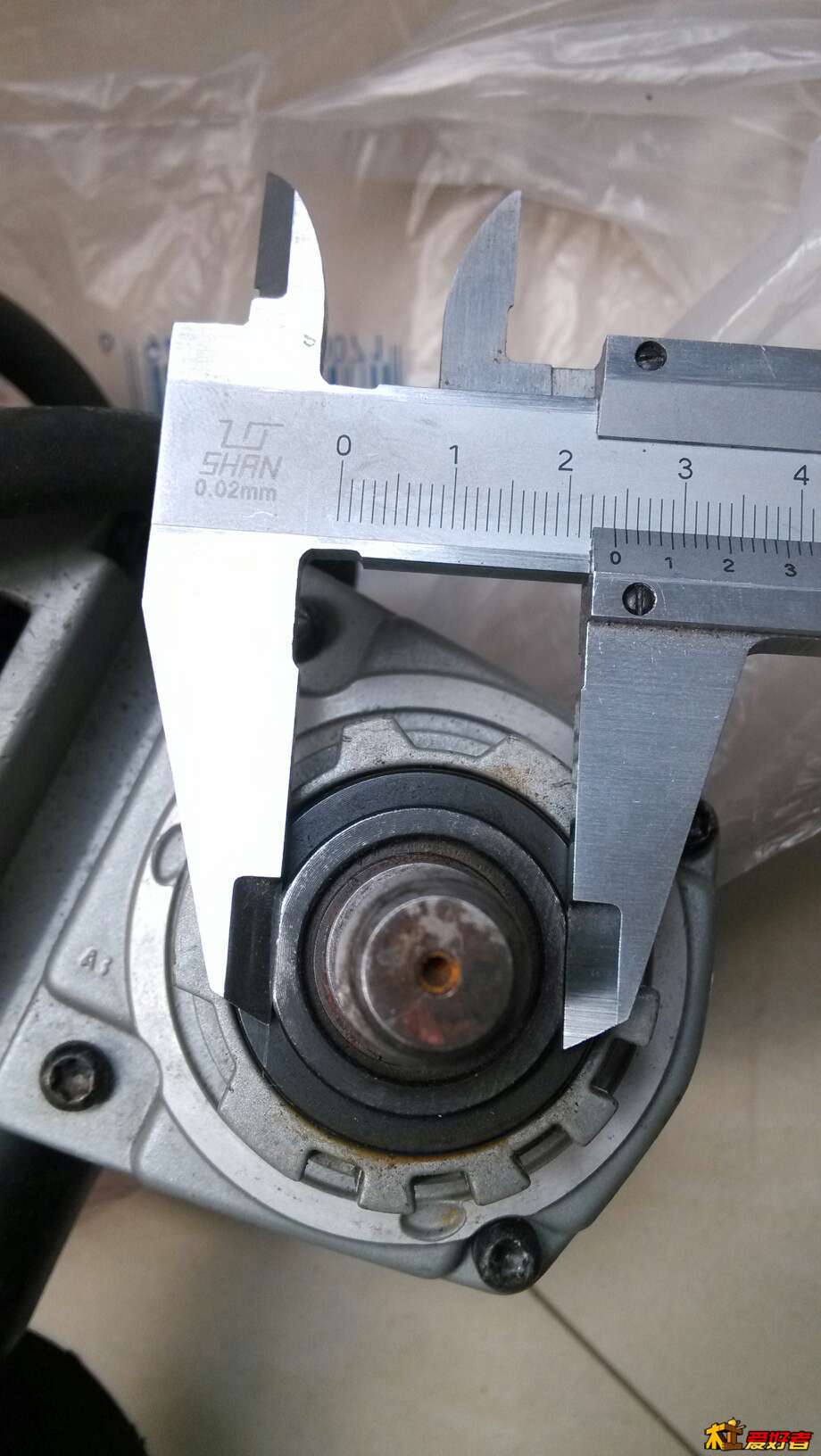

下法兰内径和上法兰内径

针手指 · 发表于 2014-5-19 13:28:30

美_洋_洋发表于 2014-5-19 13:09 u; @2 E) d3 b% c
原装买来没有压盘吗？

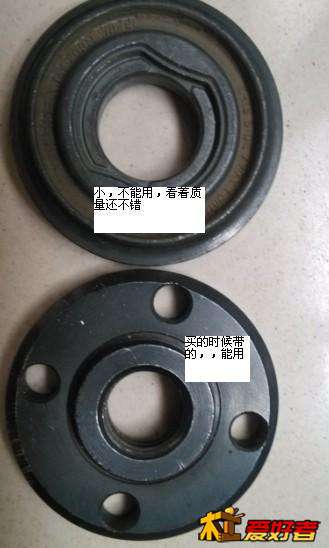

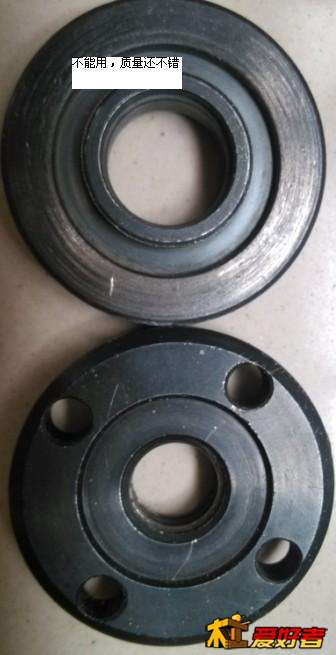

有一个是原装的，，最外面的，里面的那个，有点小，卡不住

美_洋_洋 · 发表于 2014-5-19 13:33:23

针手指发表于 2014-5-19 13:28
8 m- |6 G& F6 l! R0 w" C" y1 j有一个是原装的，，最外面的，里面的那个，有点小，卡不住

这角磨机多少钱买的？125毫米的么？

针手指 · 发表于 2014-5-19 13:44:09

babylu 发表于 2014-5-19 13:21
5 S: S! c* W: H下法兰内径和上法兰内径

主轴直径好像不一样，，

针手指 · 发表于 2014-5-19 13:46:34

美_洋_洋发表于 2014-5-19 13:33 " i& z- o1 U+ t! x* v* U q
这角磨机多少钱买的？125毫米的么？

是的，，卡的事125的盘子，，，230包邮，，淘来的，，，你的应该是充电的吧无刷，，使用力气怎么样，，冲一次电，能用多长时间》》多大的电池，，，

针手指 · 发表于 2014-5-19 13:50:01

美_洋_洋发表于 2014-5-19 13:33
' ^7 L8 `% q, v F# ~ @& g6 i这角磨机多少钱买的？125毫米的么？

15.89，，，和13.61这两个图没看懂，，，13.61怎么小呢？？？主轴16的啊？？？？？

babylu · 发表于 2014-5-19 13:55:13

本帖最后由 babylu 于 2014-5-19 14:08 编辑

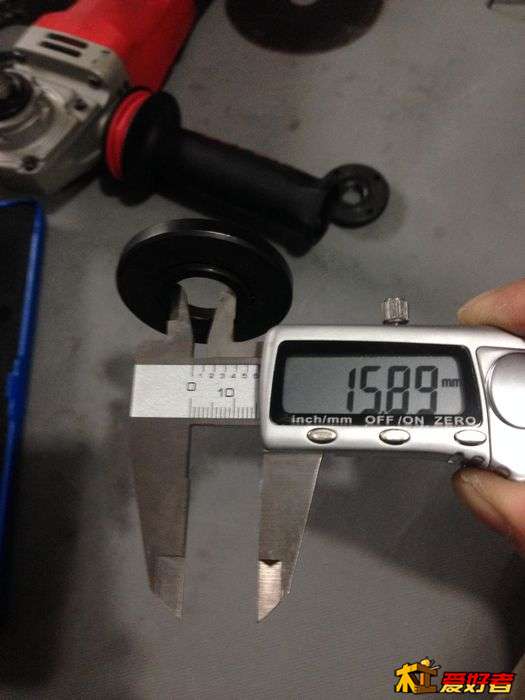

15.89比15.7大正常上压板也正常因为螺纹深不是问题
你这个轴应该是m14的.

针手指 · 发表于 2014-5-19 13:56:35

babylu 发表于 2014-5-19 13:18
1 p' L% _6 g! l; e- w6 L先主轴

谢谢老兄的帮助，，{:1_195:}

针手指 · 发表于 2014-5-19 13:57:46

babylu 发表于 2014-5-19 13:55
9 a2 d: R1 M/ Y+ r15.89比15.7大正常还有个再去看看
2 P! T5 A# v* U V! O A你这个轴应该是m14的.

是的，，主轴14，，老兄你的玩意真多 {:1_200:}

针手指 · 发表于 2014-5-19 13:59:09

babylu 发表于 2014-5-19 13:21
) N# A0 L: W- I下法兰内径和上法兰内径

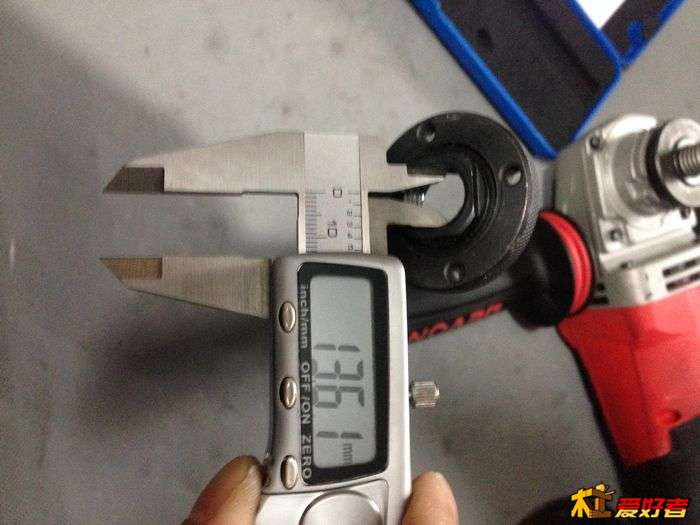

13.61测量的是哪里的》？？

babylu · 发表于 2014-5-19 14:10:17

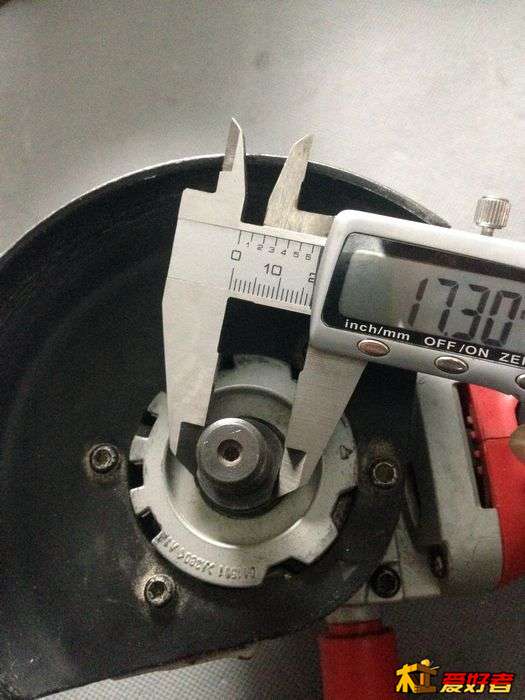

再付最开始的m14角磨机测出是17多
这个规格对应的是100的片子
