请教各位大神关于mach3控制卡和主轴、主轴电源连接问题

连城连城

yjyygtgu 发表于 2014-5-16 12:58
可以是可以，但是你要手动启动主轴才能在软件时进行调速

我也正有这个想法，另外用一个船型开关控制主轴开关，控制卡就只控制主轴转速，应该可以吧？

yjyygtgu

连城连城 发表于 2014-5-16 13:06
, e# v; H' `7 b- n" T: u  c我也正有这个想法，另外用一个船型开关控制主轴开关，控制卡就只控制主轴转速，应该可以吧？

可以的，

连城连城

yjyygtgu 发表于 2014-5-16 13:21
可以的，

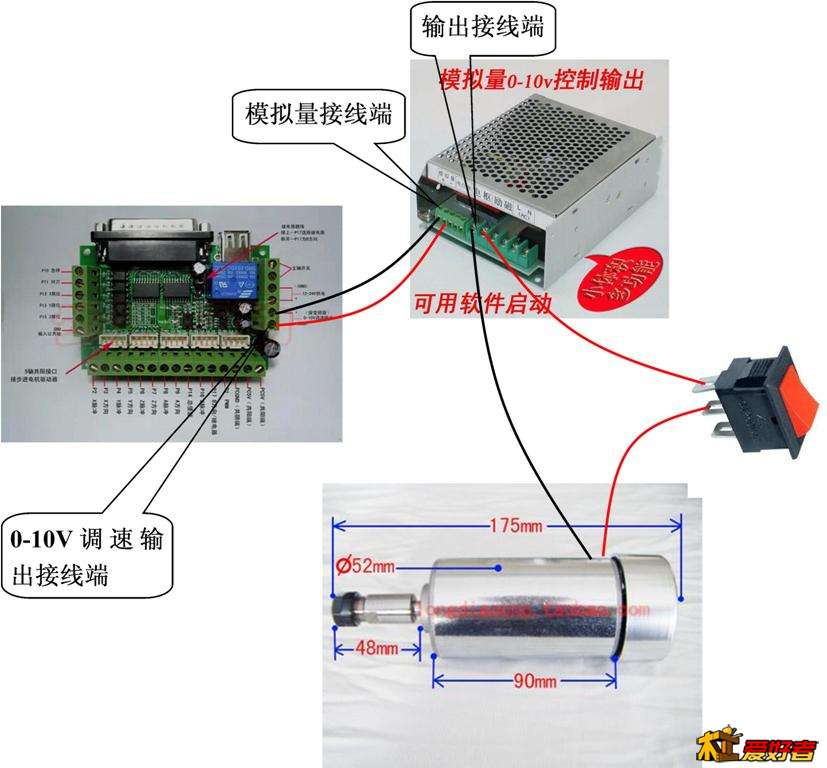

按照另外安装主轴开关的思路又画了张图，麻烦看一下对不对，实在太感谢了！

yjyygtgu

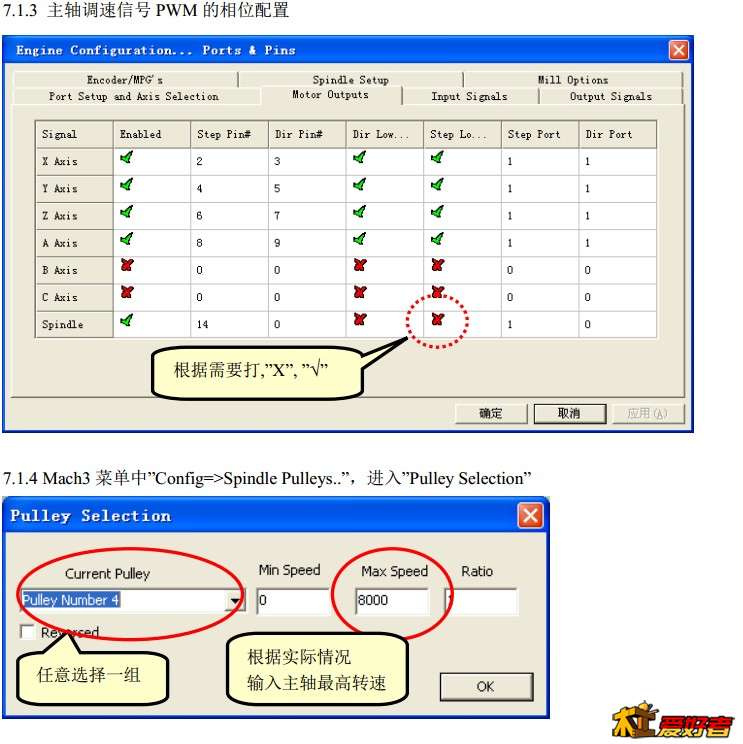

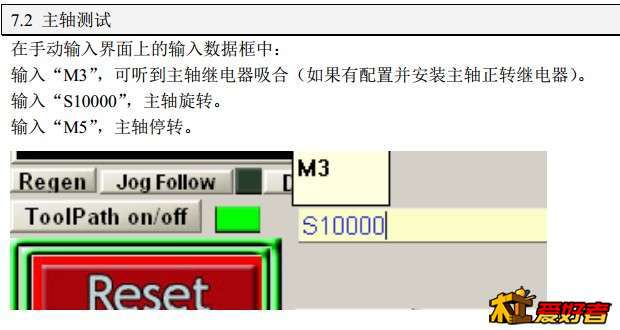

是这样接了，但要到MACH3里去设定才能用，要不然用不了PWM


' G' I+ h" T- P' b) e6 W' f

连城连城

yjyygtgu 发表于 2014-5-16 13:43
5 z* {" \' N7 V# p4 `2 p2 u4 m是这样接了，但要到MACH3里去设定才能用，要不然用不了PWM

2 G& w# U! t3 u实在太感谢了，不但帮了电路部分的大忙，还提供了软件设置，实在感谢！

yjyygtgu

连城连城 发表于 2014-5-16 14:14
实在太感谢了，不但帮了电路部分的大忙，还提供了软件设置，实在感谢！

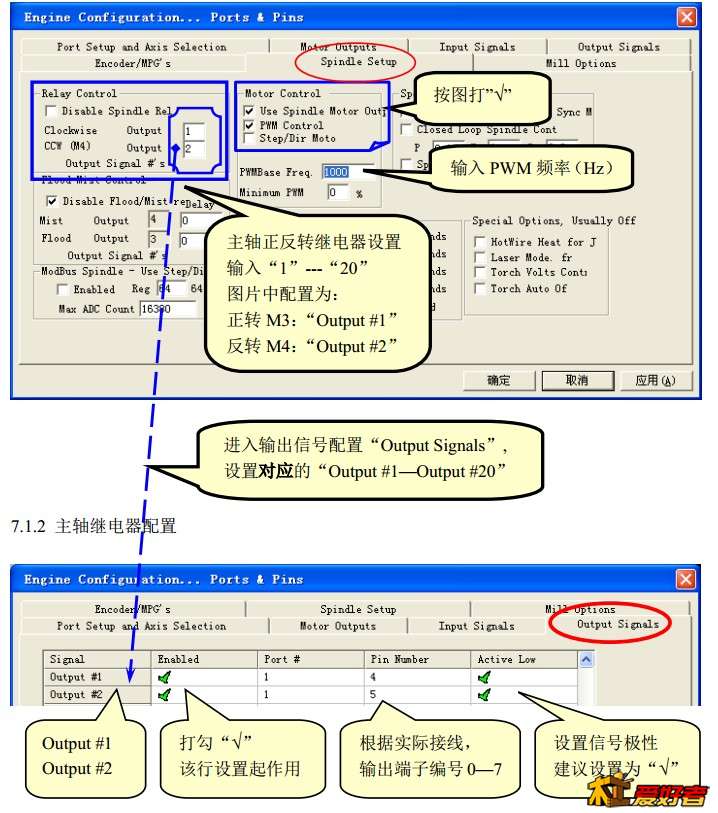

正转继电器那里填上你那主控板的针脚17再去输出那里设置把端口打开就能用主轴开关了

bg8gfh

我认为这样接线
1.船型开关1头接220V火线，另一头接板卡电机控制的1个头，接板卡电机控制的另1个头接调速器的（L),调速器的（N)接电源零线,完成一次回路接线。
2.板卡上的0---10调速线接调速器上的0---10V调速接口，但要注意标GND的或标-的应该接在一起。
3.调速控制器的电枢接电机。
4.再在电脑软件上按照上面朋友的图片设置好就好了。
5 e( \3 x$ @! Y  G( Z* o你这个在电脑里调速不能调得太快，否则电压太高要烧电机。

启华木雕

请问一下各位大侠。MACH3怎样操机

连城连城

yjyygtgu 发表于 2014-5-16 18:44
! L8 D: Q$ K9 j  p7 f正转继电器那里填上你那主控板的针脚17再去输出那里设置把端口打开就能用主轴开关了

前辈，再请教一下，这个控制板上的继电器是什么规格的？能不能实现软件控制主轴开关？

连城连城

启华木雕 发表于 2014-5-17 20:42
2 G3 n/ H+ u( ?0 c请问一下各位大侠。MACH3怎样操机

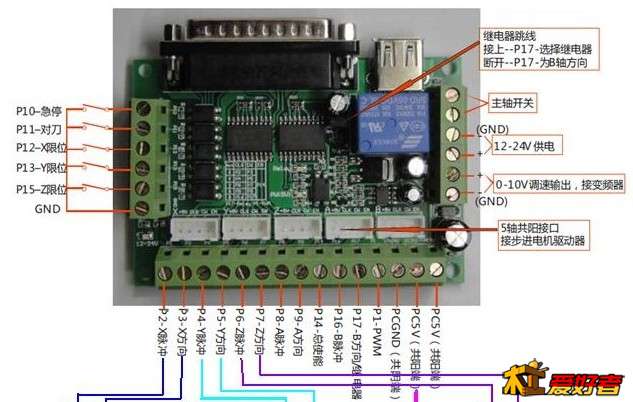

% O3 G  N0 b) \% x另请教根据这张控制卡的图示，怎样接线？控制卡上的主轴开关到底是起什么作用的呢？是需要接一个外接开关还是怎样的？

yjyygtgu

连城连城 发表于 2014-5-18 13:52
前辈，再请教一下，这个控制板上的继电器是什么规格的？能不能实现软件控制主轴开关？

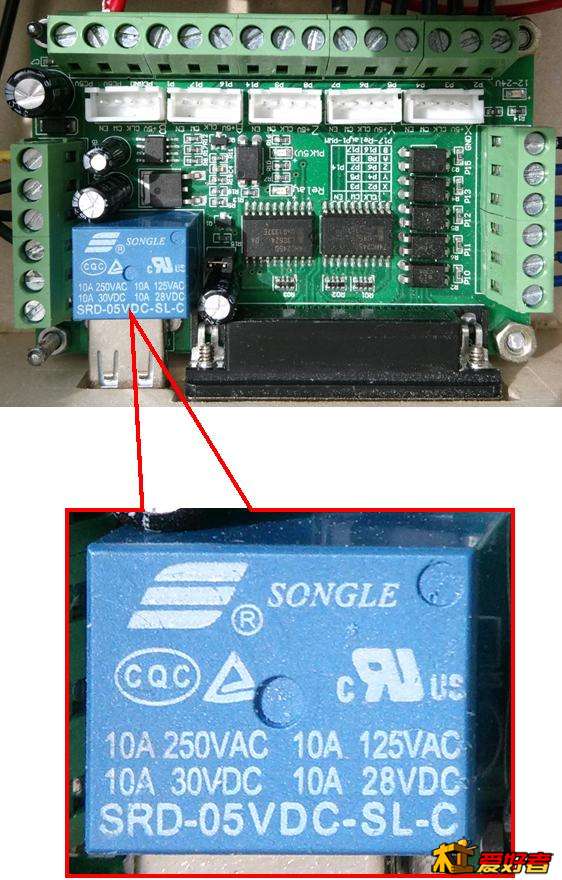

3 n) V# U& E) J9 g; K0 n% k6 E* d5 R' y这个继电器最大支持交流250V 10A的电，还有125V   10A的，直流最大支持30V  10A   28V  10A，你可以把交流电经过这继电器再到主轴电源，这样就可以实现软件开关主轴了，要在软件的主轴继电器选项设定好针脚，我前面给的图有。自己看看
% ^5 a( `- g" N* R; T

连城连城

yjyygtgu 发表于 2014-5-18 22:38
这个继电器最大支持交流250V 10A的电，还有125V   10A的，直流最大支持30V  10A   28V  10A，你可以把交流 ...

* g* U( g9 }% l2 v) R5 b好的，十分感谢！

醉舞青锋

我也是这种接口板，带变频器。连接完用Mach3无法调节主轴转速，始终是最高速，应该怎么设置才能在Mach3里面控制主轴转速，谢谢

好好学习，

还没开始弄就感觉太复杂了，不知道从哪入手。
先学习学习再说吧。

gyz66zyg

几个问题请大神们指教：
7 h+ H; F1 l% C  J1、USB5V电压输入和12-24V电压可否能同时输入？如果不接USB，只接12-24V输入，P2-P17,PC-5V电压分别是多少？（主要是TB6560驱动板脉冲电平输入有要求，12V和24V分别要串电阻，所以吃不准MACH3接口板输出电压是多少）
2、USB后面的继电器，是否代表220V交流电压可直接输入？输入接口在哪？（12-24V两个接口，然后到软件里去设置？）
3、5个白色接口与P2-P17之间有啥关系？标注5轴共阳步进电机借口，那只是3轴、4轴共阳时呢？怎么接线？
4、P1、P17只有一个输出接口，如何连接控制外面的继电器？
