集台锯、车床、双轴成珠桌面型机器的制作过程及大量图片

cha1001 · 发表于 2014-5-20 06:21:55

本帖最后由 cha1001 于 2014-5-20 06:53 编辑

经验教训一：在试机时接错线而没仔细看主轴的转动方向，造成两轴同向运行，结果，在立轴施压力时，打歪了立轴，浪费了一个电机。
经验教训二：又是粗心大意，还是接错线，把220V直接接了调速板整流桥的直流接口，烧了调速板。这块调速板既有交流和直流之分，且直流又有正负极之分，所以在改装线路的时候要特别注意。
经验教训三：立轴的T型螺杆螺距过大，螺距是3MM，也就是说会造成下压速度过快。
经验教训四：电机直接当主轴，不是个好注意。当然忍受大误差的除外。
经验教训五：电控方面，两个轴的电机都要另装切断开关（把两个调速当直接开关不是很恰当，因为在发生紧急事故时，调速器的行程比较大，而且又有方向，很误事的）。

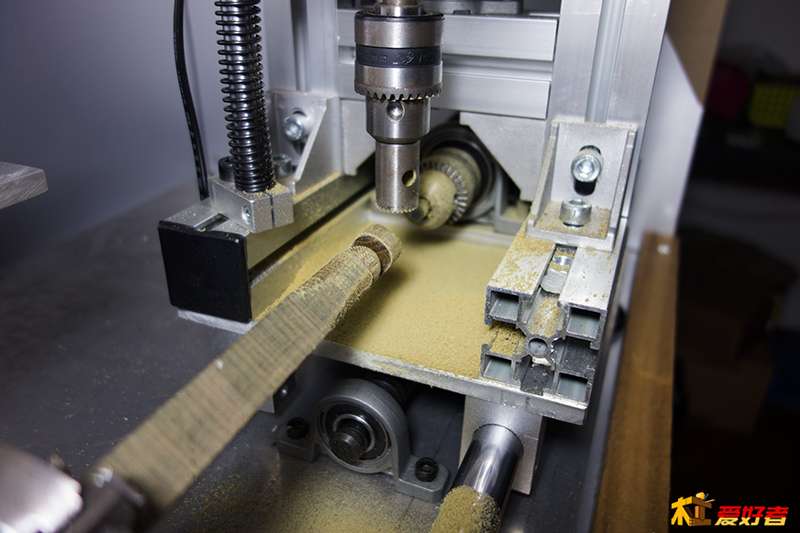

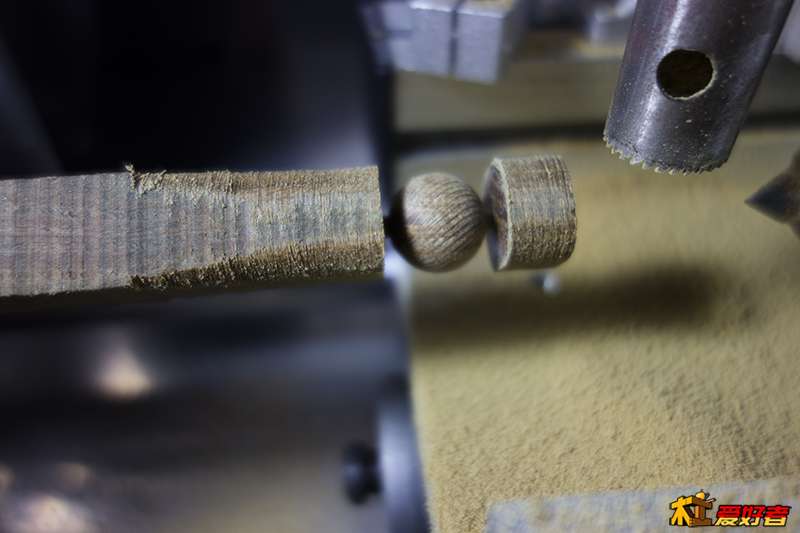

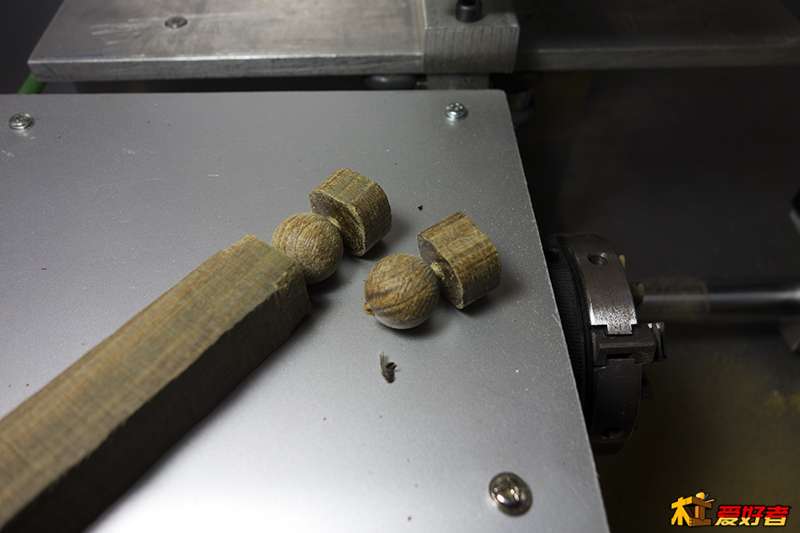

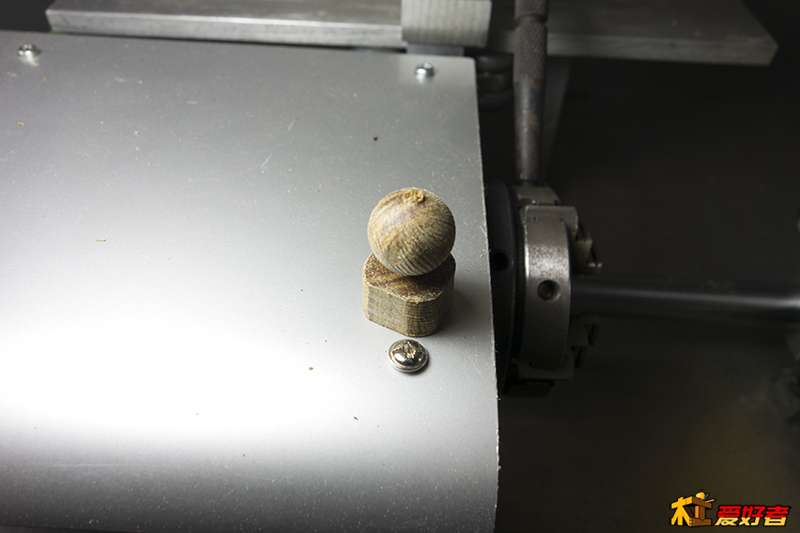

试机图，打了下表，立轴摆动在十几丝左右，暂时不想再折腾了，能成圆就行，浪费点木头。

9966cdl · 发表于 2014-5-21 10:18:10

楼主体会总结的非常好，DIY是越DO越贵，体验精神。。。。

北纬55度 · 发表于 2014-5-21 21:27:24

求问楼主，主轴轴承多大型号？谢谢膜拜你的动手能力

北纬55度 · 发表于 2014-5-21 21:29:16

底板尺寸多少

翅sss · 发表于 2014-5-21 22:23:58

真是高手呀，感觉楼主像那，为了不糟蹋半碗醋，买了5斤螃蟹

cha1001 · 发表于 2014-5-22 21:31:08

北纬55度发表于 2014-5-21 21:29
( f& N! U% c0 r. a3 y4 n; Y底板尺寸多少

轴承：KP-004 内径20MM
具体尺寸：

guohuarui · 发表于 2014-5-22 22:23:51

看帖顶帖这是必须滴!

lubianshizi · 发表于 2014-6-5 00:38:11

超乎想象，不过有点复杂了！

九世老中医 · 发表于 2014-6-5 13:19:50

程1404923065 发表于 2014-5-15 20:06 % q! L# L7 m. i+ v. E% k
给力，给了我灵感！

求联系方式，或者加1280218271
qq微信都是他

来自:Android客户端

九世老中医 · 发表于 2014-6-5 13:20:43

求联系方式，或者加1280218271
qq微信都是他

来自:Android客户端

黄梨花木 · 发表于 2014-6-19 23:29:34

顶老乡，我的动手能不行

Ж秋枫Ж · 发表于 2014-6-20 00:24:59

不错，喜欢

来自安卓客户端

BennyBao · 发表于 2014-10-8 02:22:36

想问下楼主，你用的铝板是多厚的？光轴直径是多少？

719476062 · 发表于 2014-10-8 20:49:54

只能说楼主太牛逼了。。。

Arcane · 发表于 2014-11-2 14:53:28

楼主厉害，羡慕加钦佩
