自制木珠抛光机，欢迎木友指正并给与建议。

Luck_Sun

spcspc20000 发表于 2014-5-8 16:31
  H% H# w5 z0 G1 w* z这托盘不行，强度不够。

2 o+ x& {' E8 a  T  b/ }亲，实验出真知哈。托盘材料主要还是讲究硬度和耐磨性。我前期实验托盘用的是广告公司刻字的密度板，强度一点没问题，还轻，缺点就是耐磨性不强。这些材料还要讲究个厚度，如果只是5毫米一下，那强度真的就不行了。

莫名堂

Luck_Sun 发表于 2014-5-8 22:15
1 ]: e* ^. w3 E3 g  q托盘材料最近的用尼龙板最好，还有其他材质，耐磨。但成本太高了。我的这个是PP板，强度足够强大，耐磨性 ...

多谢指教！就是不知道胶水粘合，在抛光机告诉运转中的耐用性如何？不过，如果本身成本合适的话，使用一段时间再换一个新的抛光盘就是了。

Luck_Sun

今天周六，早晨很早就起床等配件，边等边思考还有那些地方需要什么样的配件最理想。10多点配件基本都到了，继续折腾。

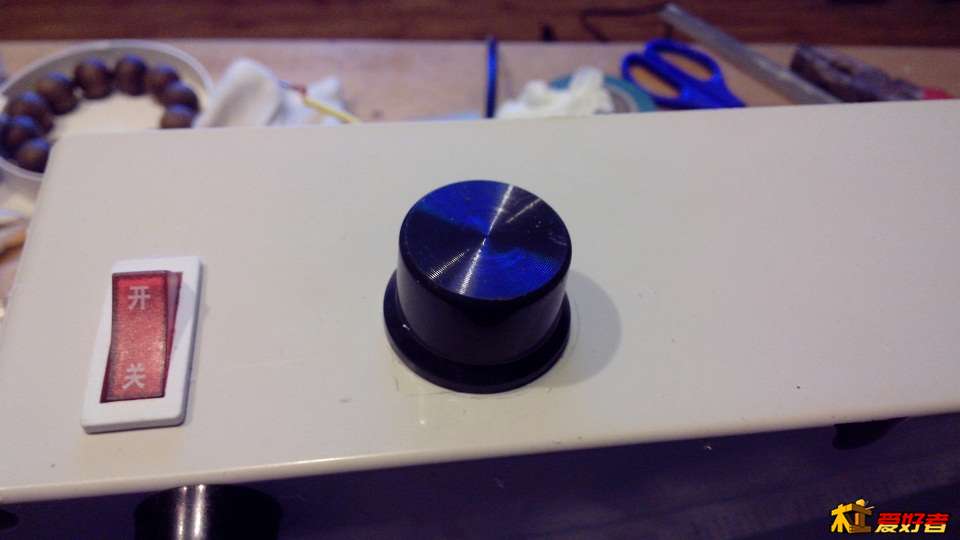

3 D% M8 v, a* n) v6 s- h安装调速器，今天安装这个危险啊（我把线路接错了，调速器两根线路分别接了零线和火线，结果造成调速开关没用，而且无法调速，接着是家里线路跳闸没电。郁闷了一个多小时，正准备再重新购买，结果边买边脑袋开光了，突然感觉问题出在什么地方了）。
" ?8 c/ w% H. Q% \0 [

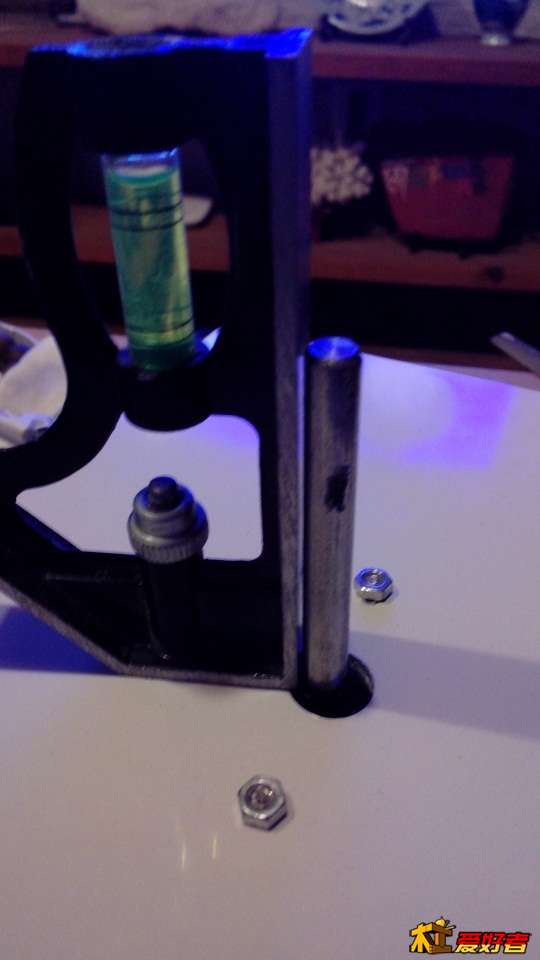

动力上箱，测量下垂直度，还不错。继续
' R! t$ R8 Y; O6 g

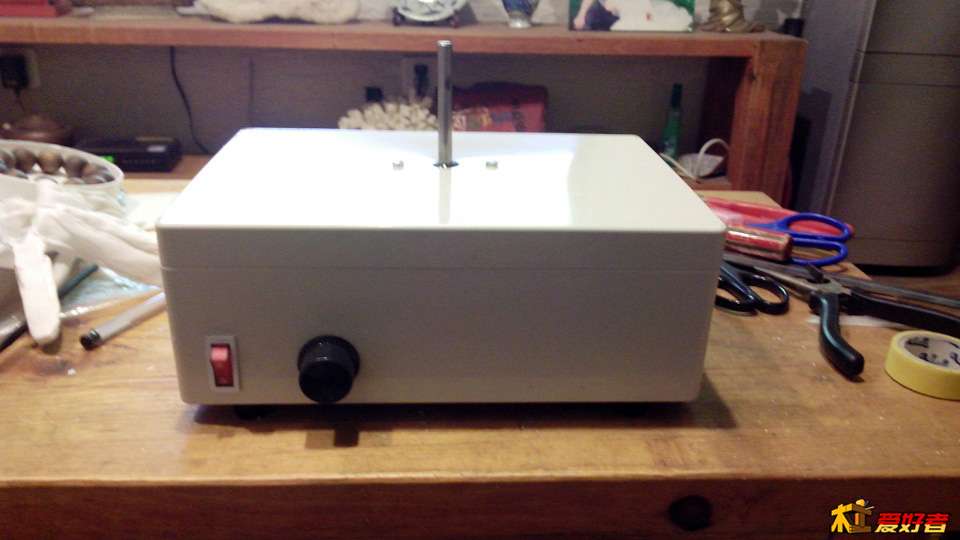

9 Z, i+ s  I; f. D1 ]8 w主要动力系统完成，准备测试稳定性。
( H6 m7 N" A" o% v1 A$ s

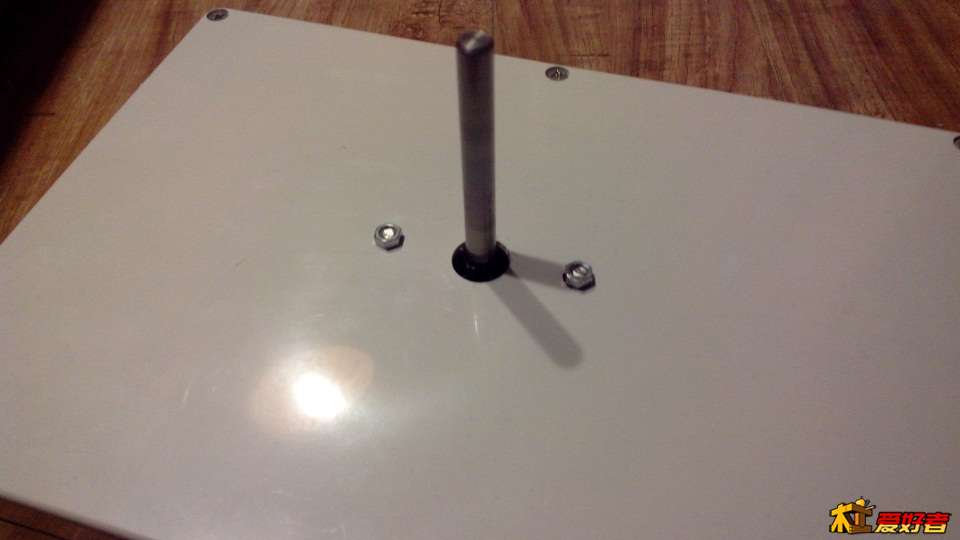

4 _& m/ M, n3 ^8 u! T5 I进行低速、高速空载运行，稳定性很好，电机也很给力，感觉给力太多了。
' c4 i6 S+ _" K) H& \

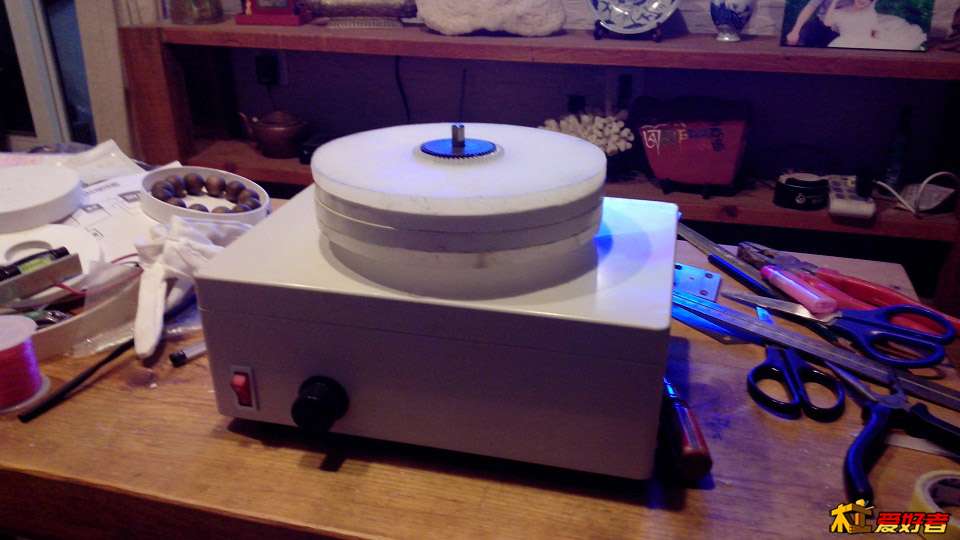

  X+ f5 |% j+ Y5 s! g/ a4 b动力没有问题了，那就开始上盘啦，总之难啊难啊，为这盘子的同心度等相关的问题，为了确保珠子在里面能够四处乱转，消耗了我4个多小时，最后终于解决问题，换了N种方法，也换了N种配件，简单的复杂的都试了，最后回归到用最简单的方法解决最复杂的问题。

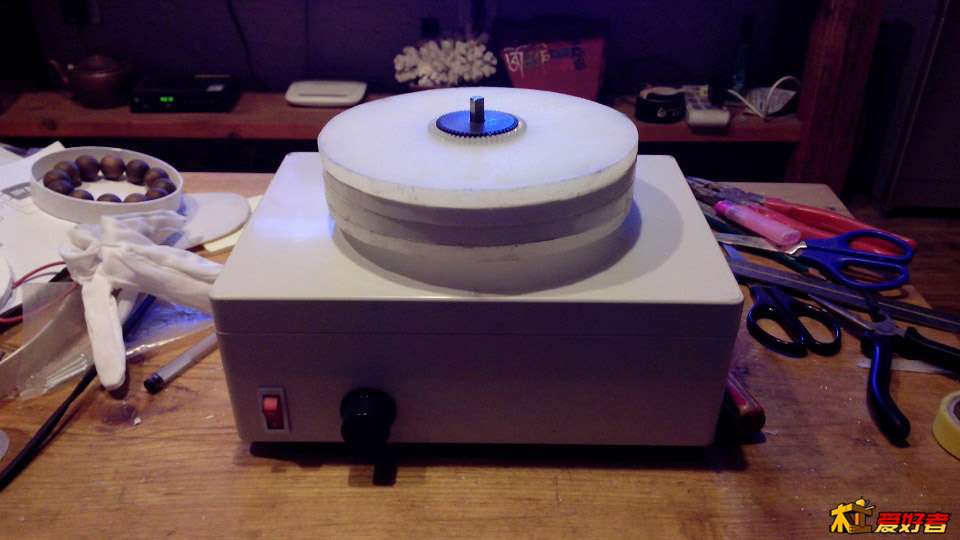

运转试验，成功咯，来张正面照。哈哈
( R' @2 x% w2 @. O* S

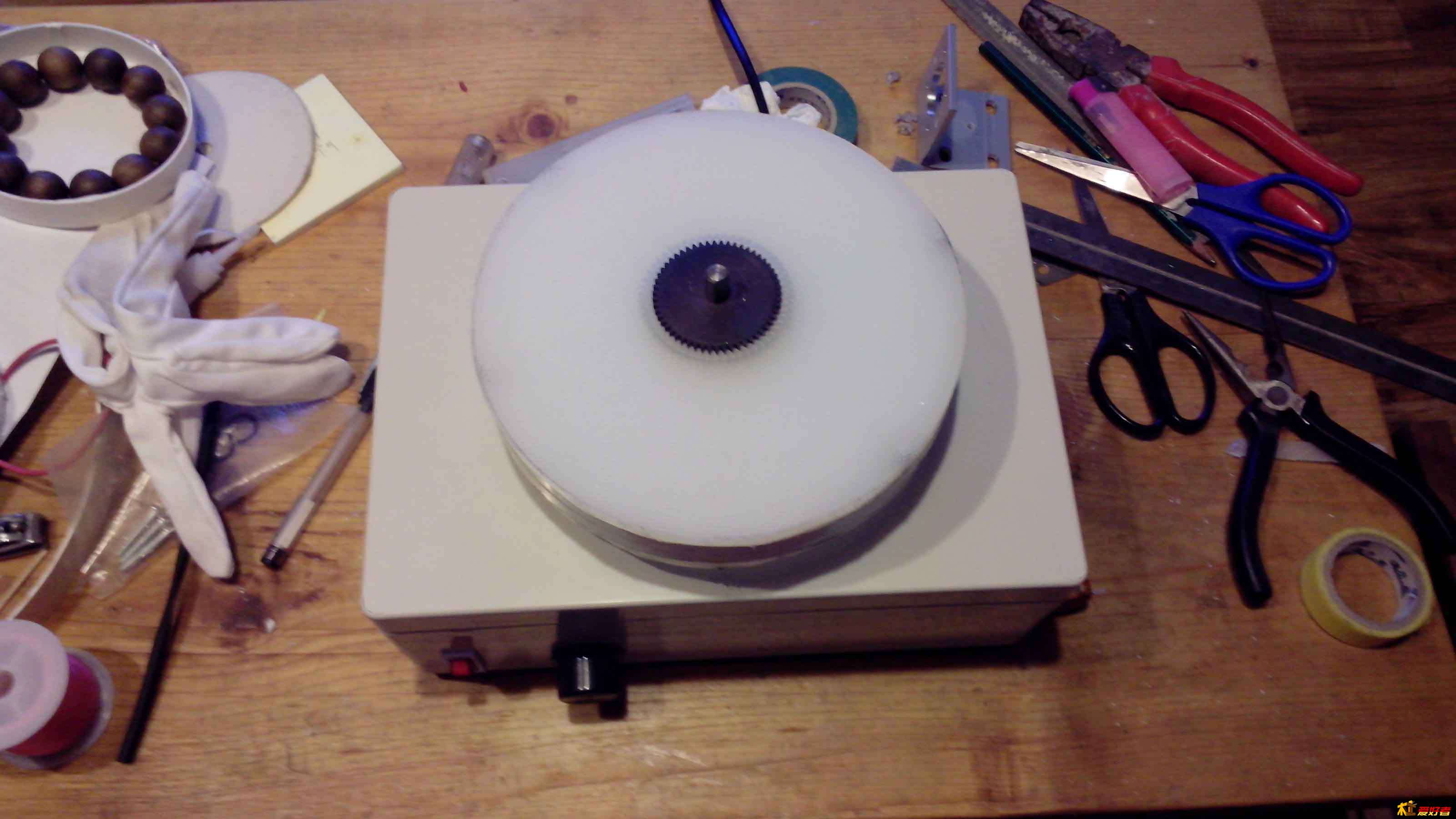

再来张俯视照，巴适啊。
好了，下步要学下摄像，上段磨珠子的视频上传。不过从今天的运转稳定性看，基本没啥问题了，磨珠子那就是砂纸和抛光，通过速度打动珠子的打磨原理而已。我倒是期待如果这机器能把圆珠磨成方珠，那可是大宝贝啊。哈哈
8 ?  F  |0 u2 |% Y, \' }* c今天辛苦一天了，犒劳自己，今晚吃烧烤喝啤酒去。
各位亲，88咯。

风临竹吟

期待效果，这也是最漂亮和规整的自制磨珠器，顶

wsdty

我想看看 盒子里面 的电机的结构  楼主

莫名堂

Luck_Sun 发表于 2014-5-10 19:20
2 P8 r% S5 ]( v今天周六，早晨很早就起床等配件，边等边思考还有那些地方需要什么样的配件最理想。10多点配件基本都到了， ...

一个礼拜没来，看到大神杰作！牛B啊！这么快就开发成功了，看来楼主的基本功也是够扎实的， 换了是我这种菜鸟，不知道何时才能开发成功！拜一个！
; y' U% I& q- K

Luck_Sun

莫名堂 发表于 2014-5-17 04:19
( [# `- I" r4 J7 u) z% M一个礼拜没来，看到大神杰作！牛B啊！这么快就开发成功了，看来楼主的基本功也是够扎实的， 换了是我这种 ...

3 w5 b; l: @$ v) f/ @2 j: z* A哈哈，高抬了。主要是在这论坛潜水的时间多，汲取了许多大师的经验。另外整天没日没夜的思考做试验，最终得到了还算满意的回报。另外机器结构也简单，我大多数时间都消耗在材质和加工工艺上了。
' E, n  k/ `0 [

lishenkit

写的有点乱，就不看下去了

sfhzhf

请问楼主，用的是什么电机，能发个图看看吗

Luck_Sun

sfhzhf 发表于 2014-5-18 22:19
: v! k% P% ^, _3 ?. _请问楼主，用的是什么电机，能发个图看看吗

直流电机，没拍图片，机器被朋友讹去了。马上再做两台。

sfhzhf

楼主请教一下，电机功率多少，抛光机转速多少？

Luck_Sun

sfhzhf 发表于 2014-5-19 16:42
楼主请教一下，电机功率多少，抛光机转速多少？

电机功率个人觉得100W以上都可以。负载抛光转速在600转每分钟。

Ж秋枫Ж

没看到整图。

dongf333

DIY高手！

古道西风瘦猫

关键问题都没说啊：
“为这盘子的同心度等相关的问题，为了确保珠子在里面能够四处乱转，消耗了我4个多小时，最后终于解决问题，换了N种方法，也换了N种配件，简单的复杂的都试了，最后回归到用最简单的方法解决最复杂的问题。”
3 t+ \  m$ x9 x& t" L1 q最终是怎么解决的？
