隐藏升降实木叠梯

DF0760

这是我做的独特隐藏升降实木叠梯

优点是省地方，结实，上落行人也很窂靠。
说明了是隐藏，梯背还要封板！
步级长600、步级宽130、步级厚25、梯长3800、梯宽700、梯梁厚100、梯总重42KG、链接已解决，升降只用几斤力就可完成
绝对老少上落舒适，跟上落普通梯一样！
本来是想电动的，但一想如果没电了，楼上的下不来赶上班！所以改了手动，手动也费不了多少力。

梯子所用的木材料原房子已有，只对有限的材料进行加工。
材料名   单价   数量  单位 合价
滑轮       3      10     个   ￥30.00
滑轮       2.5   10     个   ￥25.00
直线轴承 5        2     个   ￥10.00
轴承       3        2     个   ￥6.00
钢丝绳    2      23     米   ￥46.00
麻绳       0.86 11     米   ￥9.46
胶绳       0.7   13     米   ￥10.01
钩爆       0.6     5     支   ￥3.00
销钉       1        2     支  ￥2.00
镙丝       5        1     堆   ￥5.00
大镙丝    3.5     2     支   ￥7.00
百页铰  15        1     套   ￥15.00
木线      2.5    10     米   ￥25.00
小计：                          ￥193.47

上图，请名位多多品赏!!

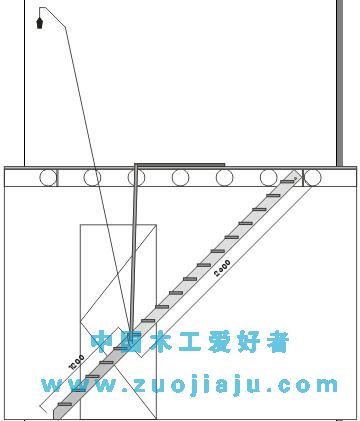

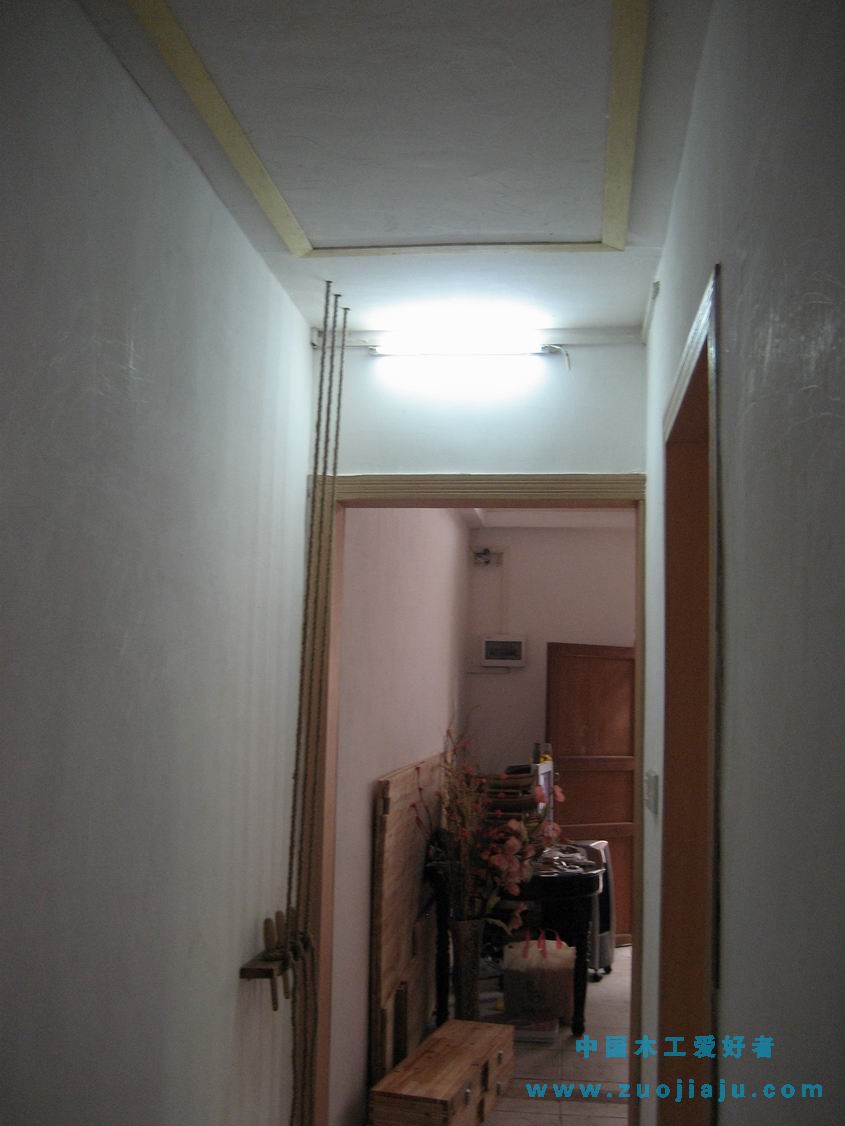

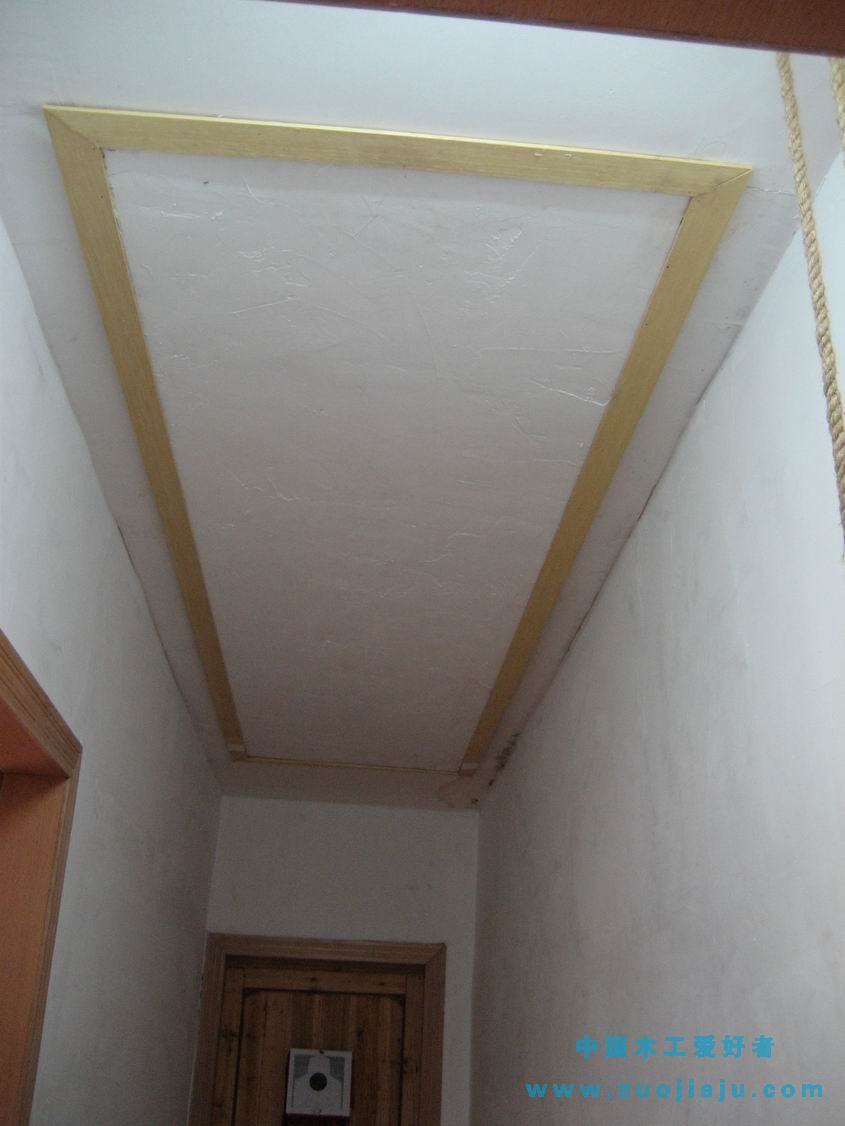

这个是厅通往主人房的走廊天花


走廊出口

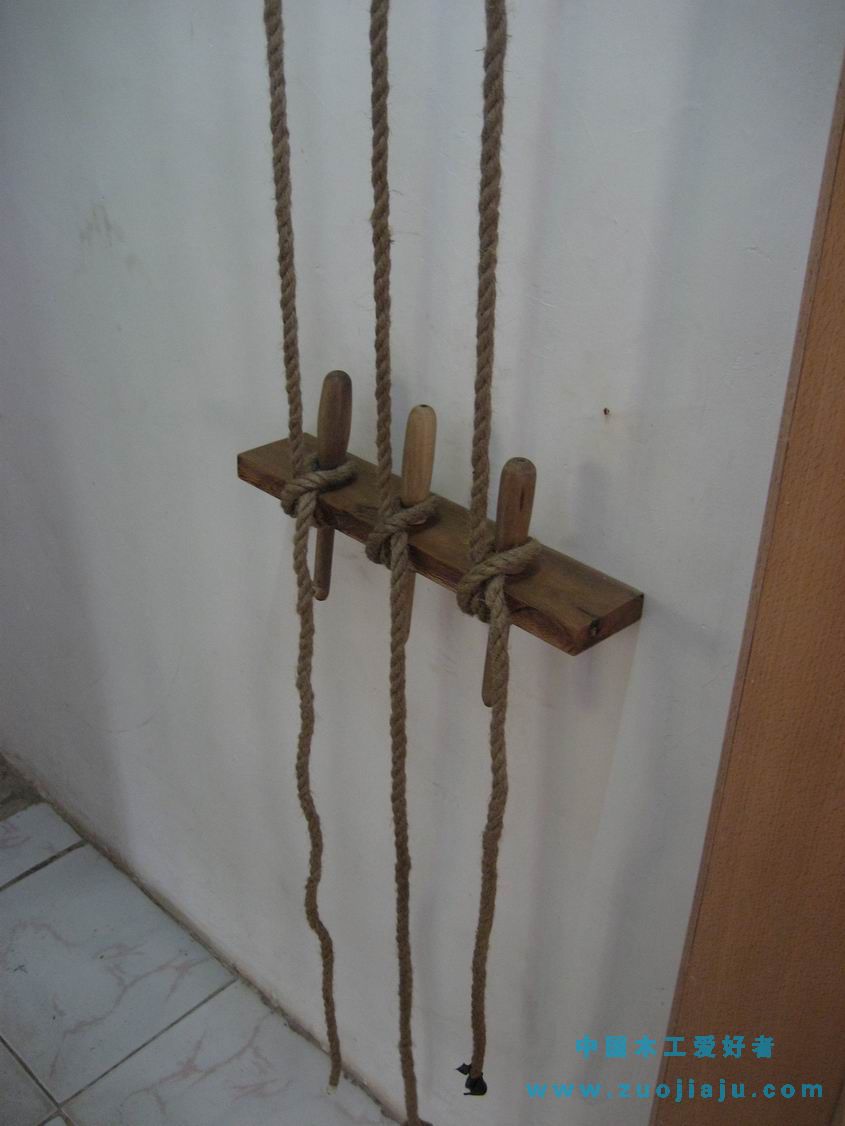

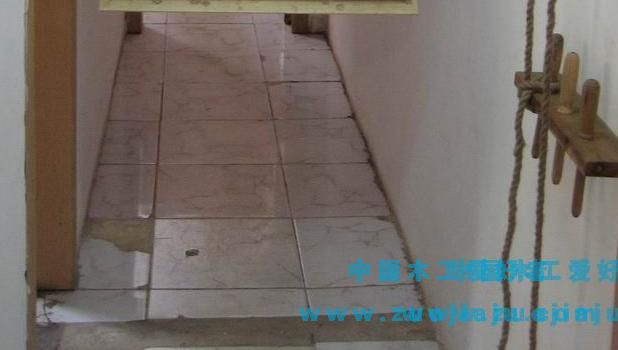

这个也是梯的一部份，是古帆船绳栓，作装饰用，也是梯升降的手动机关，最右边的绳拉下是梯降下来，原理是连接配重舵，中间绳连接梯子(下面的图黄色胶绳)拉下使梯上升。

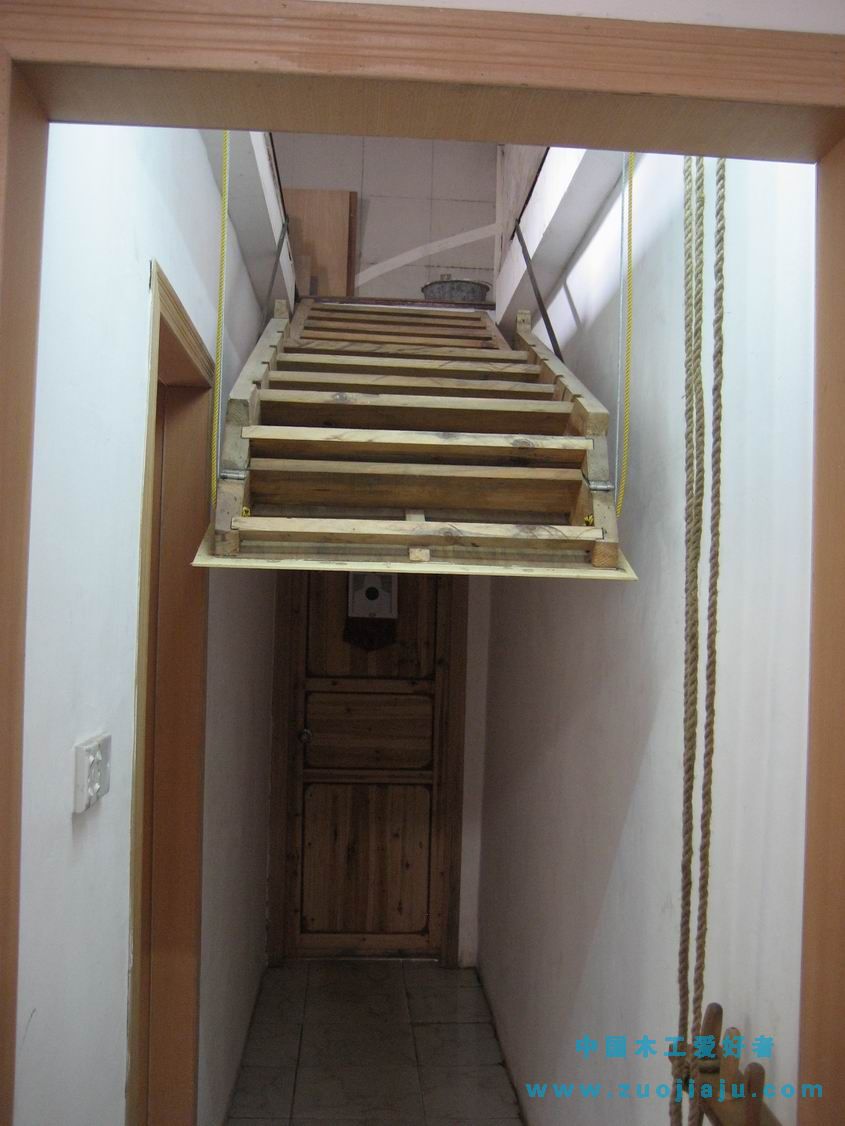

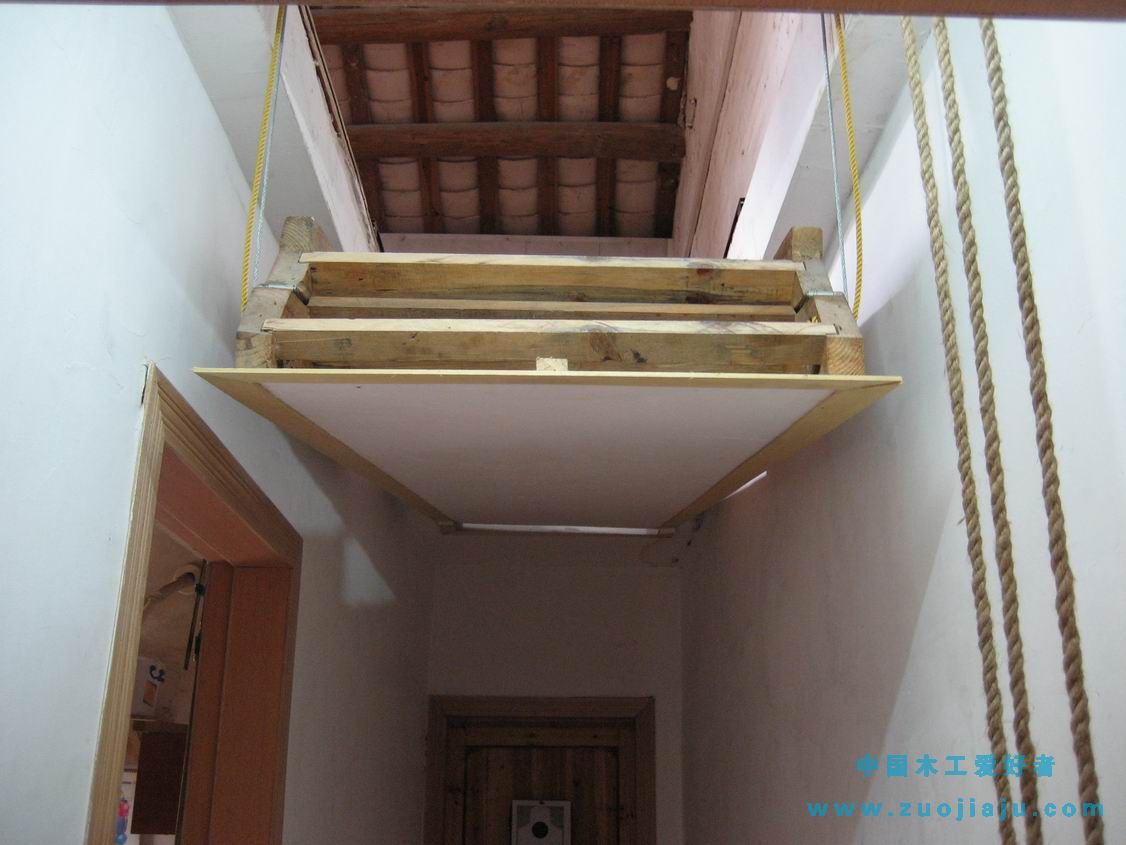

当 当 当 当    梯从走廊天花降下来，






梯在活动范围内任何一个高度都是不会丢下来，我是用了工地用井架吊舵的方式，

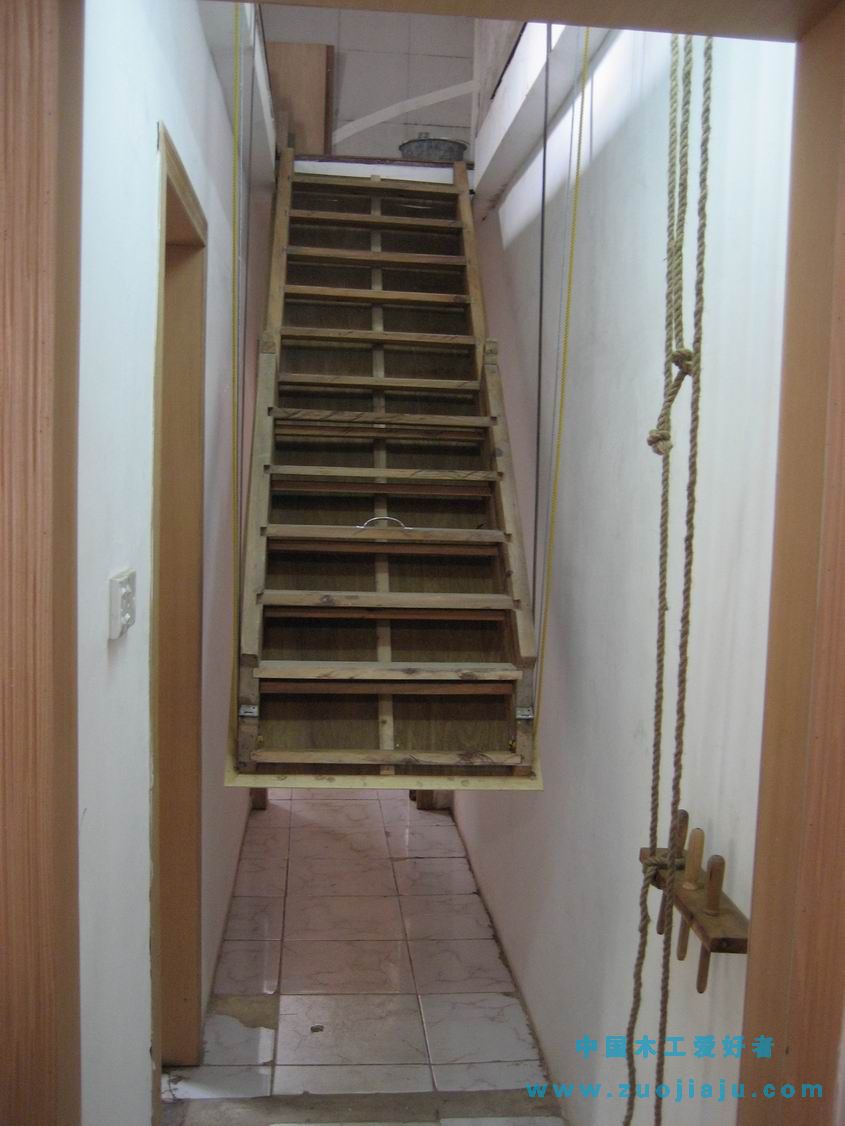

翻到折梯三份一部分

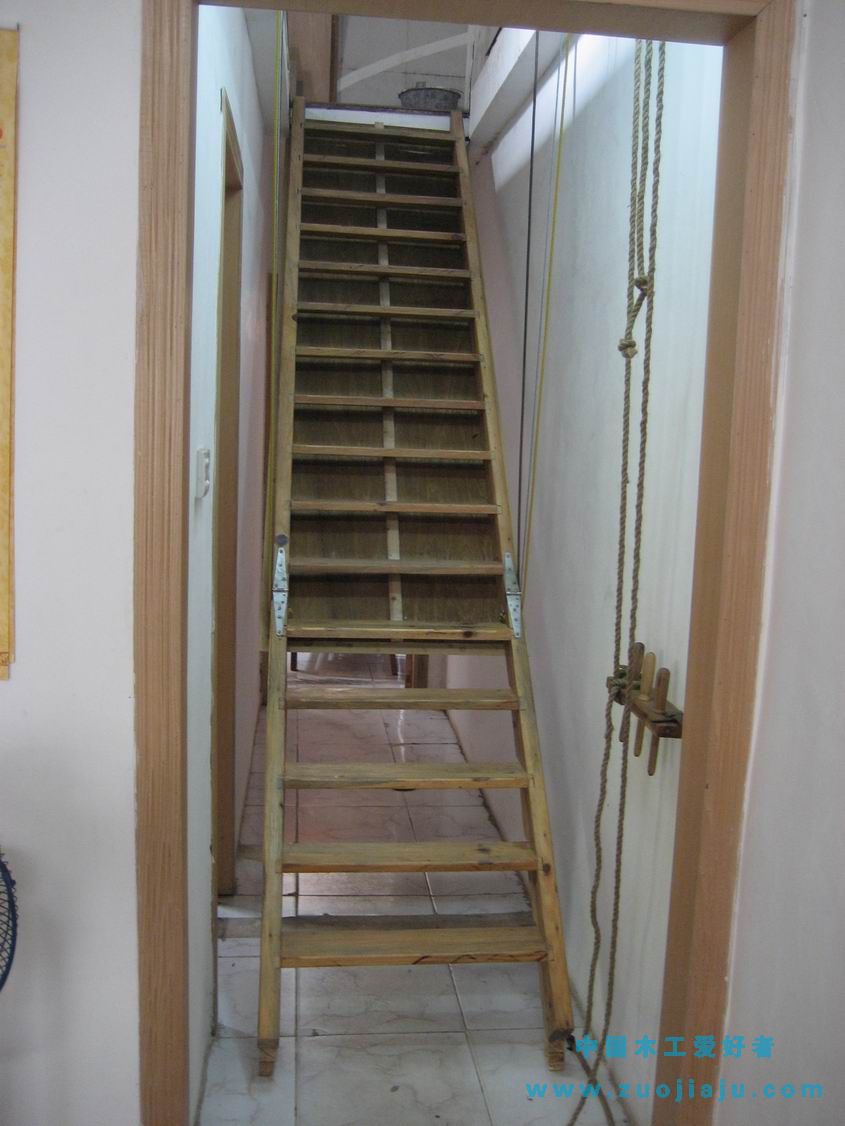

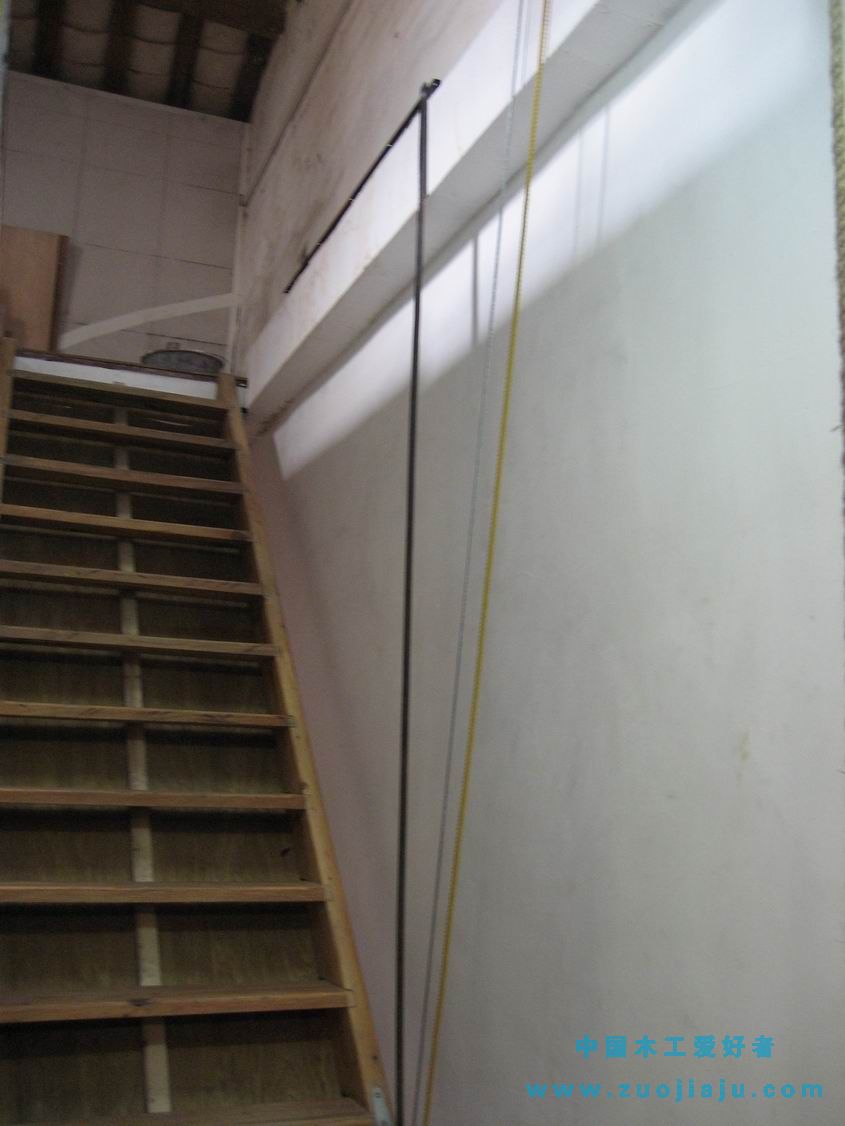

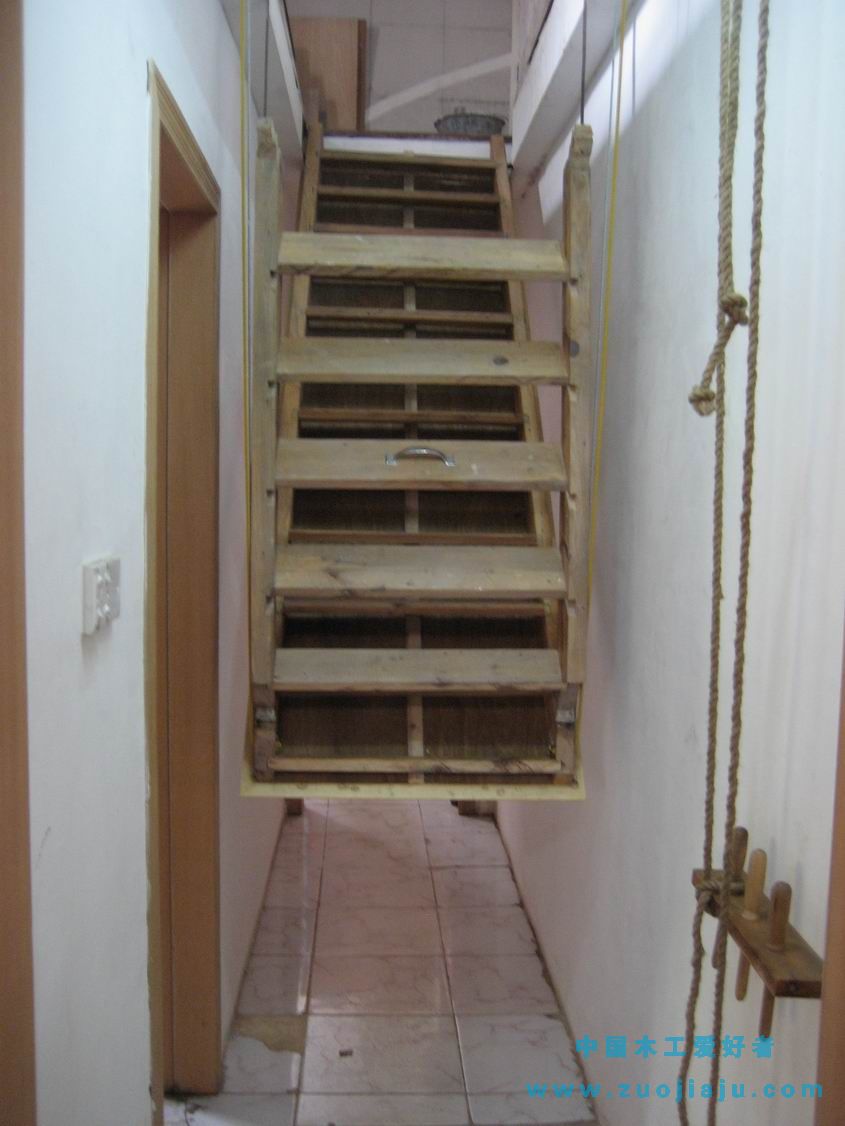

整梯完全下降，可以上落!


再上传梯各部分细节

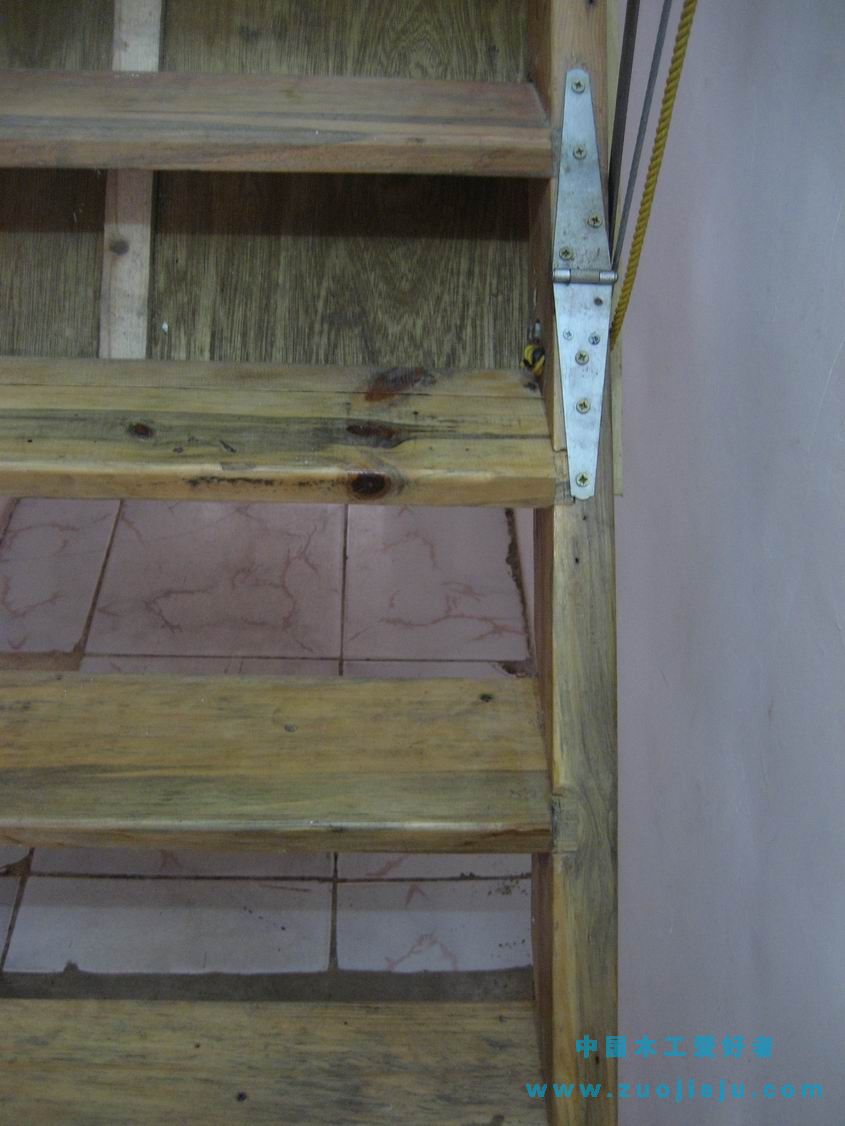

活动铰页


5MM钢丝与胶绳的连接，傍边的门是我的木工房

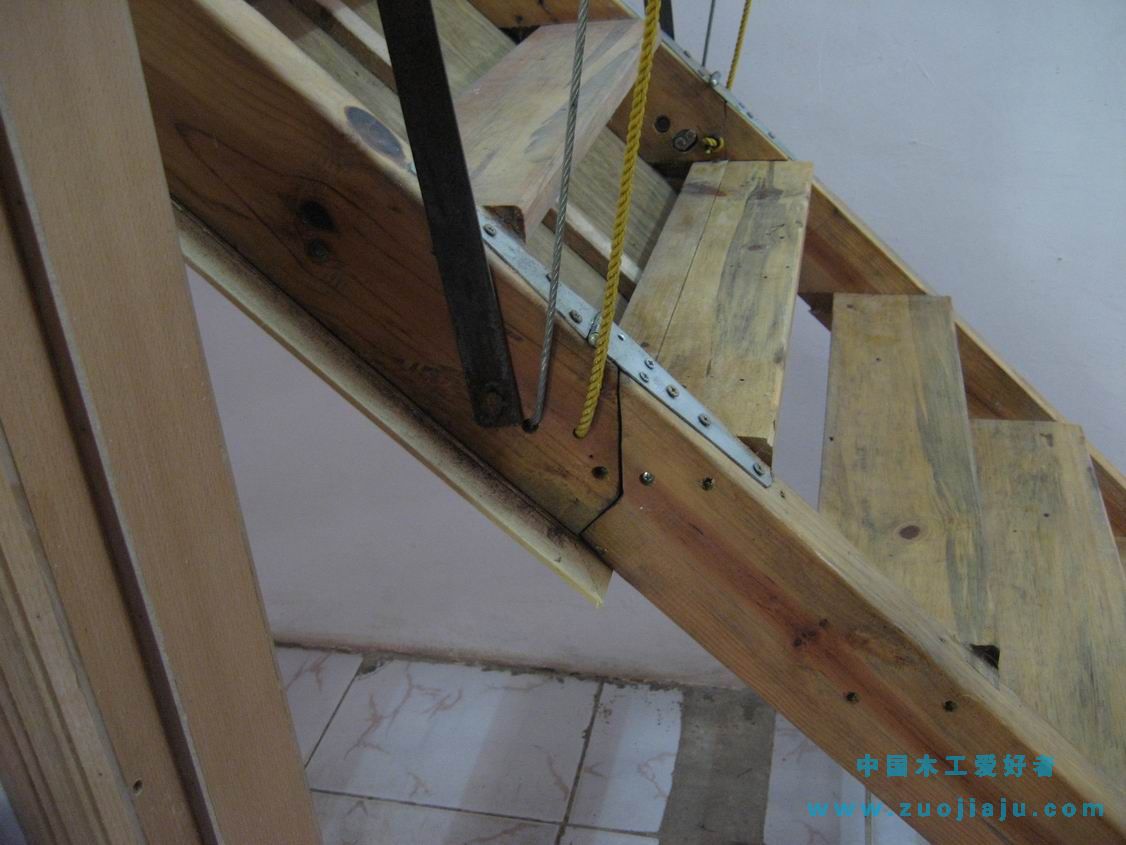

为了承重安全，特意加上扁铁,扁铁脚端接的直线轴承

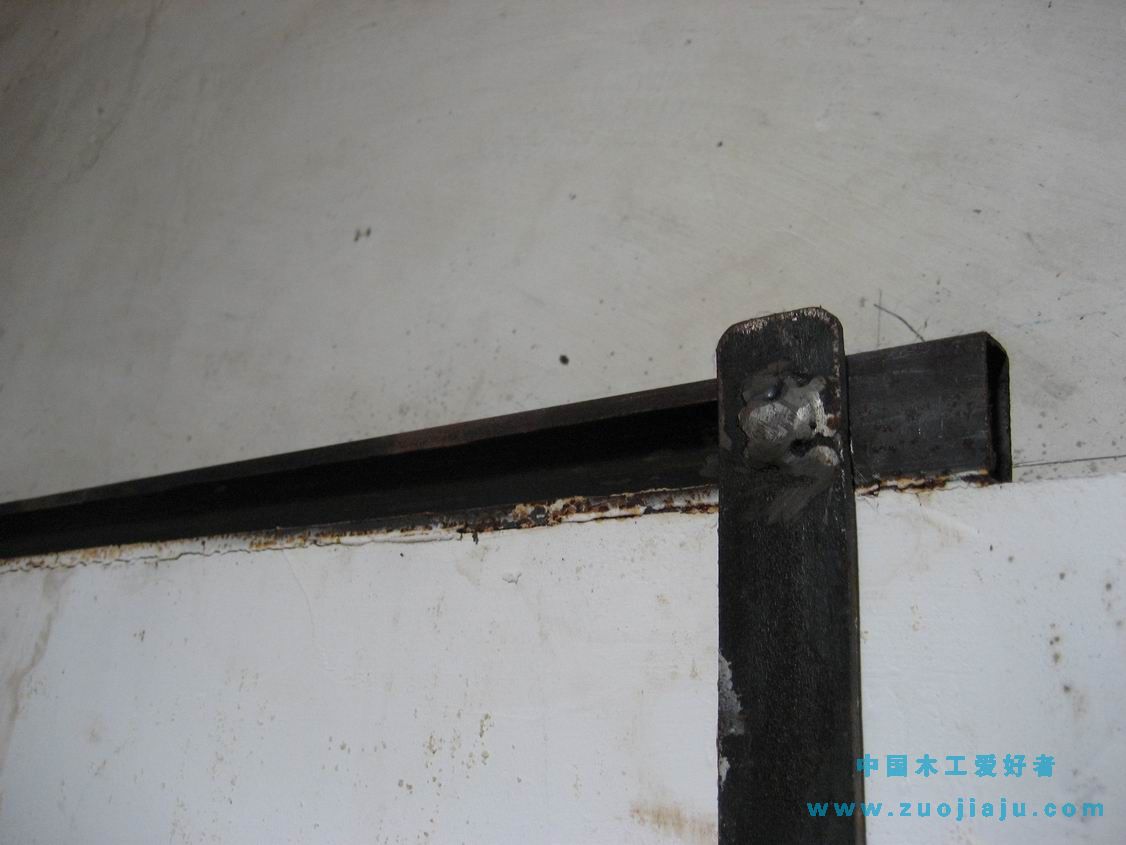

扁铁上部与方通轨道连接，方通轨道是自己开的口，作用是令扁铁按路径收放顺利，

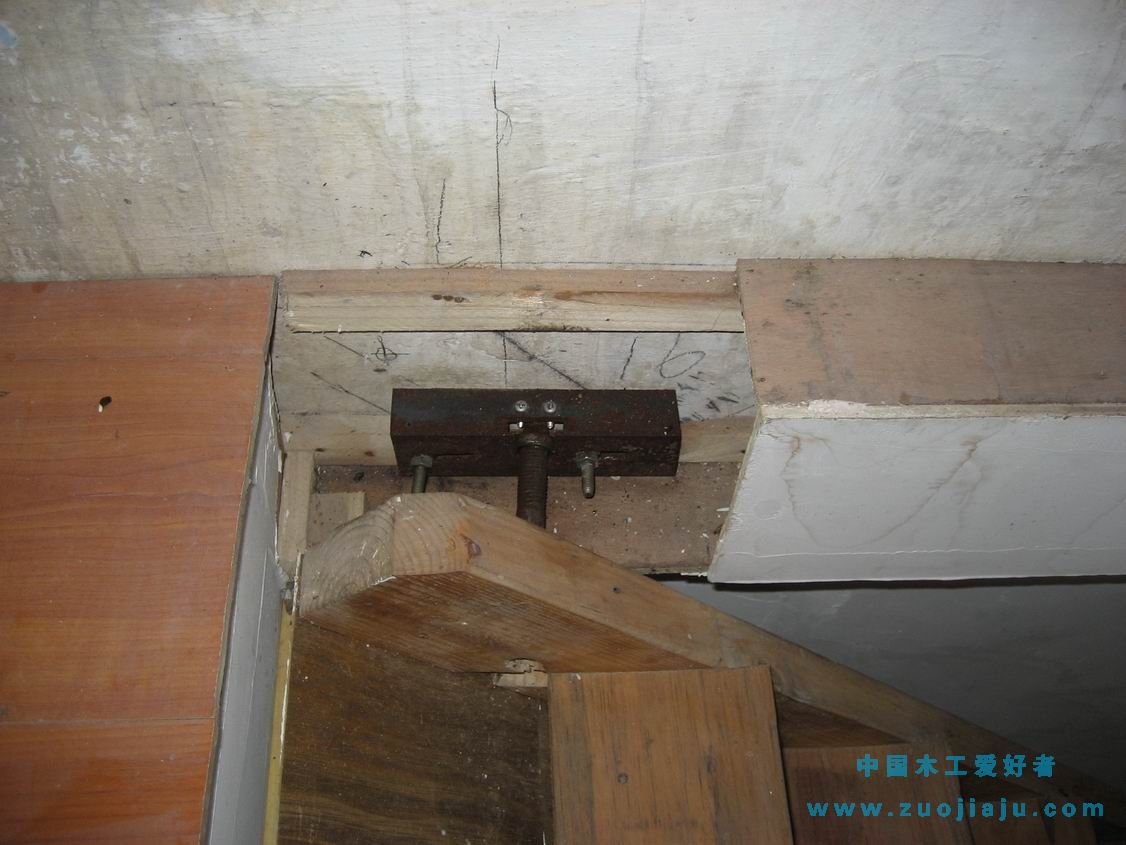

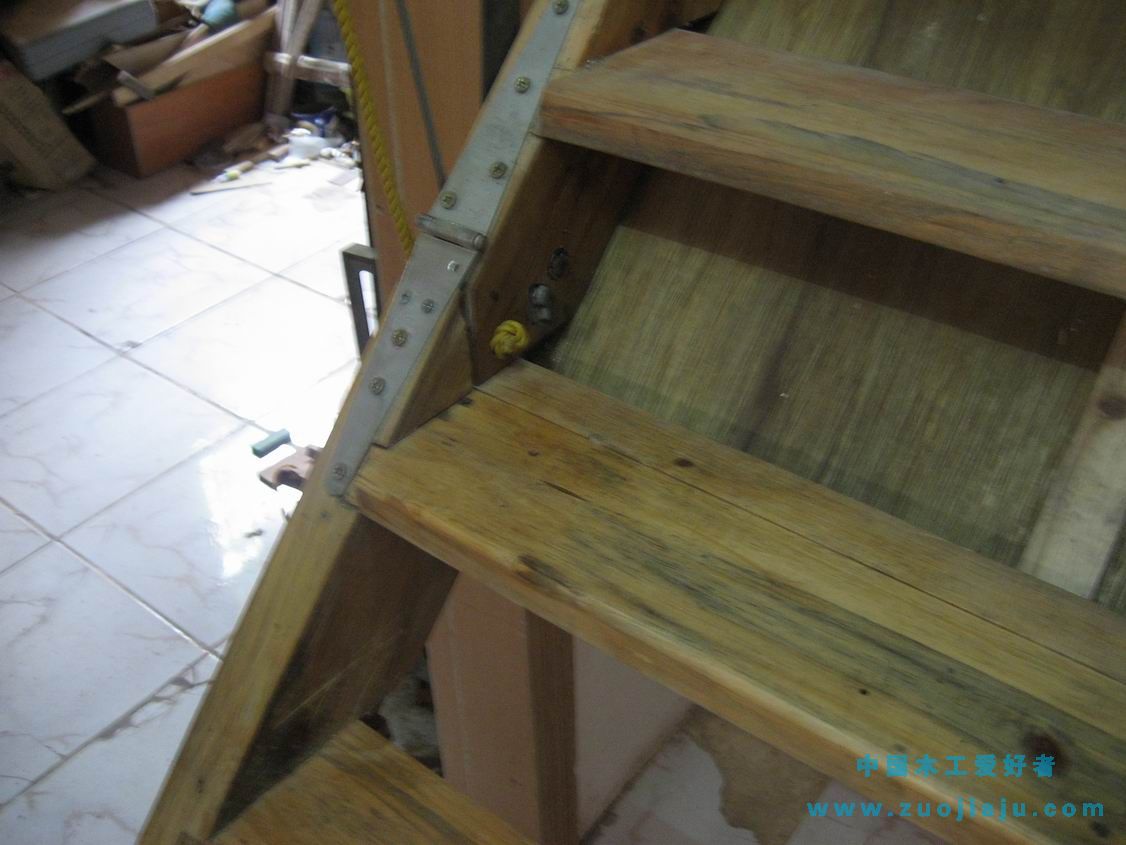

上梯活动铰连接方式，也是自己制的，梯往上拉就可把梯缷下，

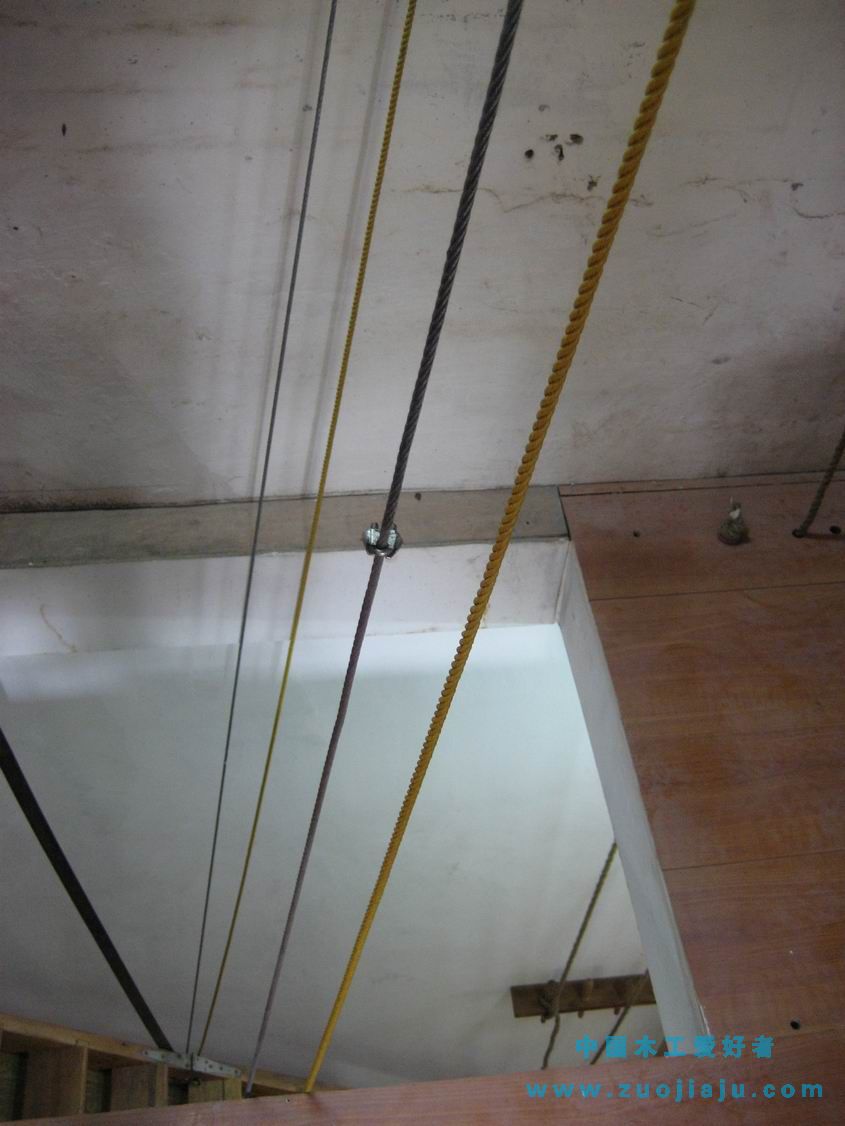

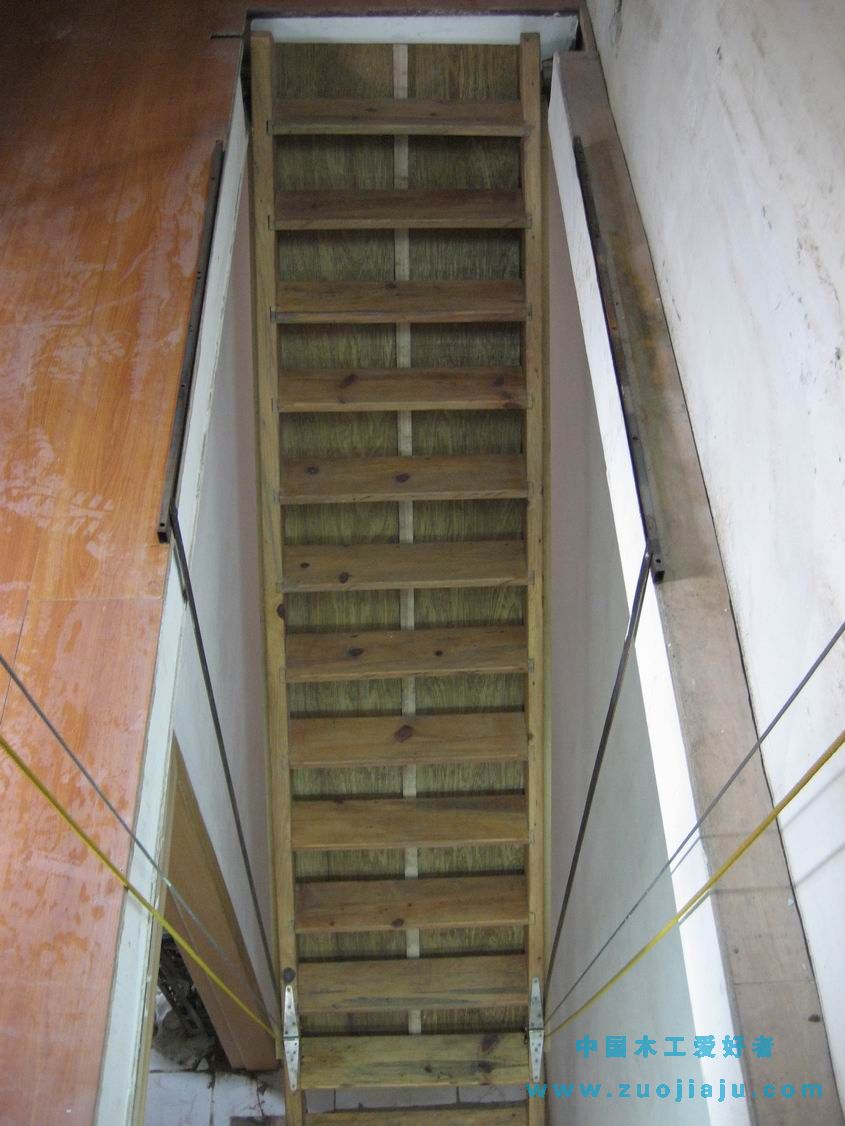

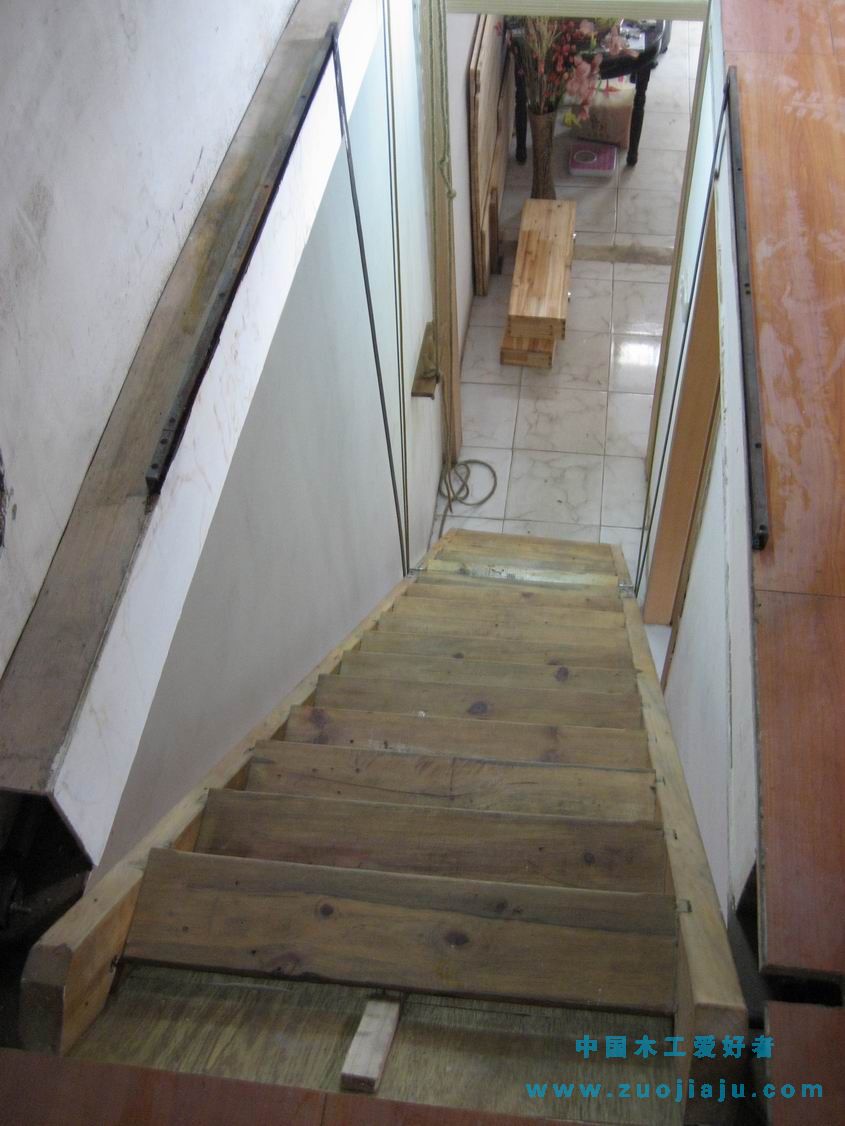

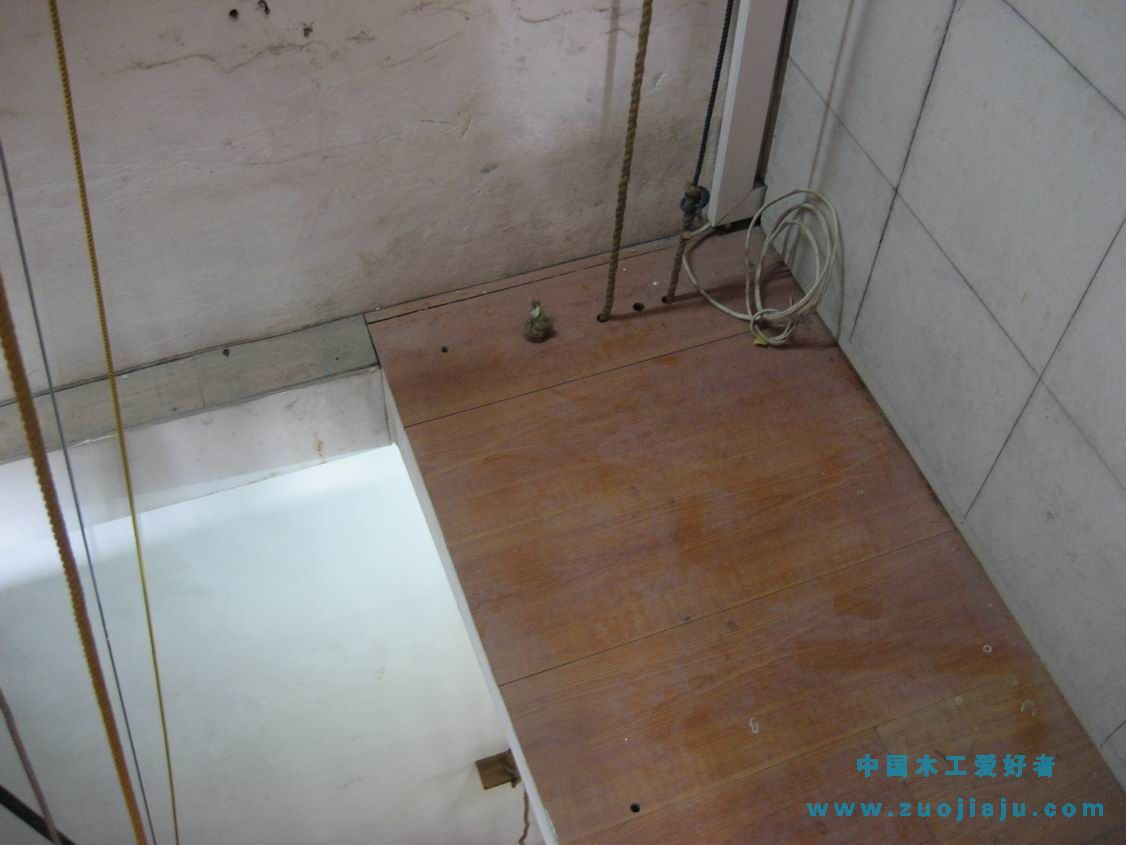

从上面看下去




机关连接

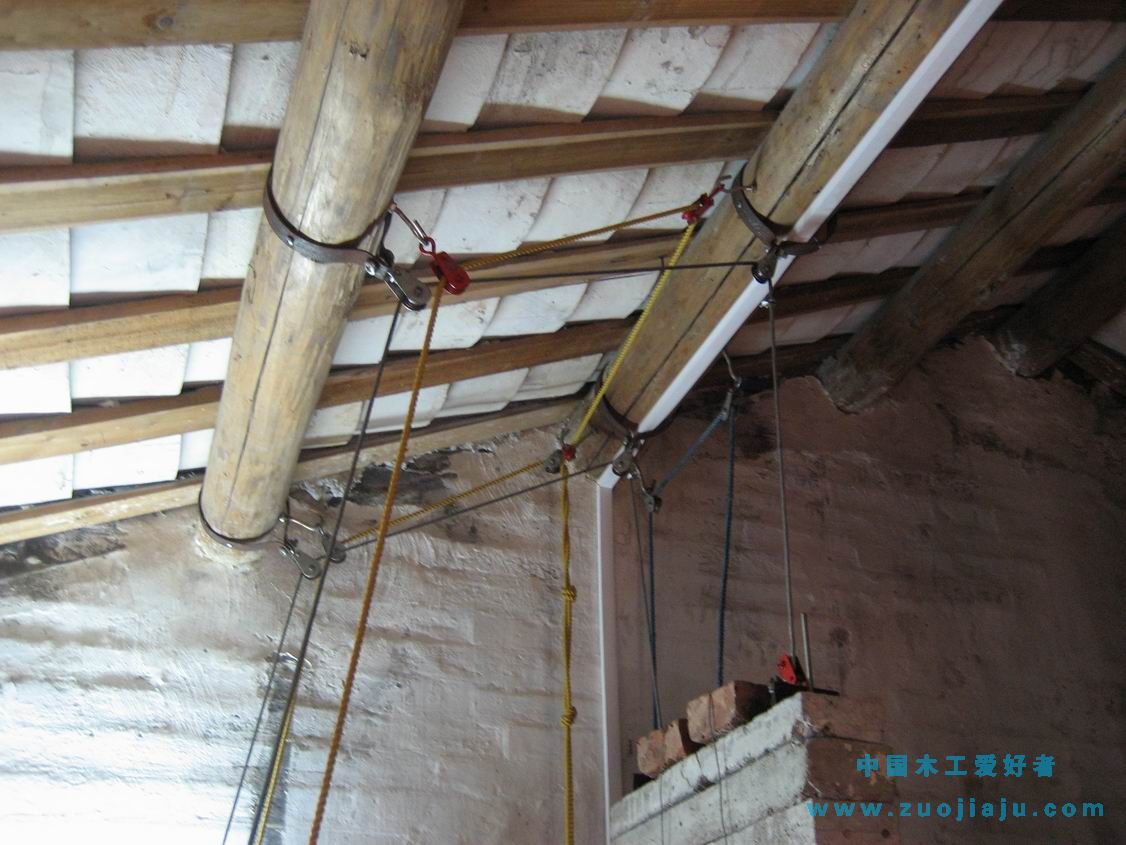

滑轮组

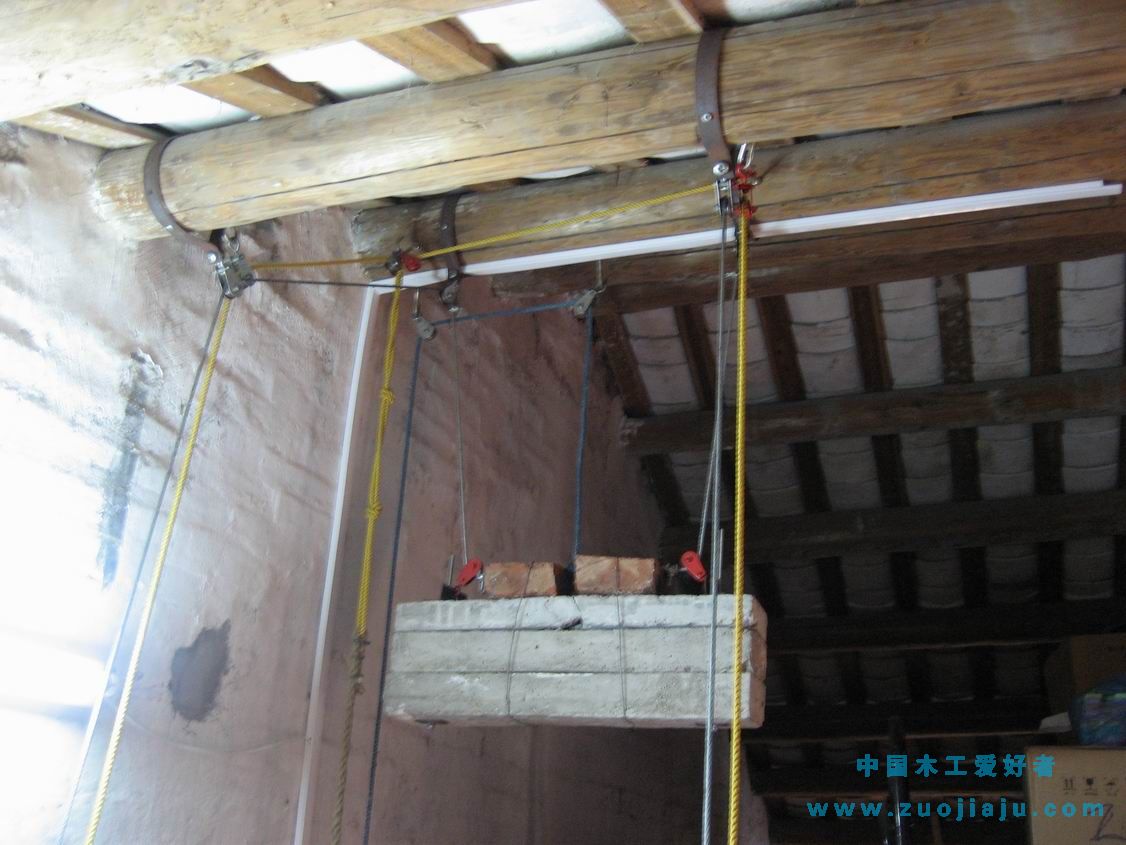

配重


钢丝防断装置扣，为防止钢丝无固断开所设一个扣，扣到滑轮就停止下降，也是升降限度停止扣，不让过多的升降影响平时的使用，

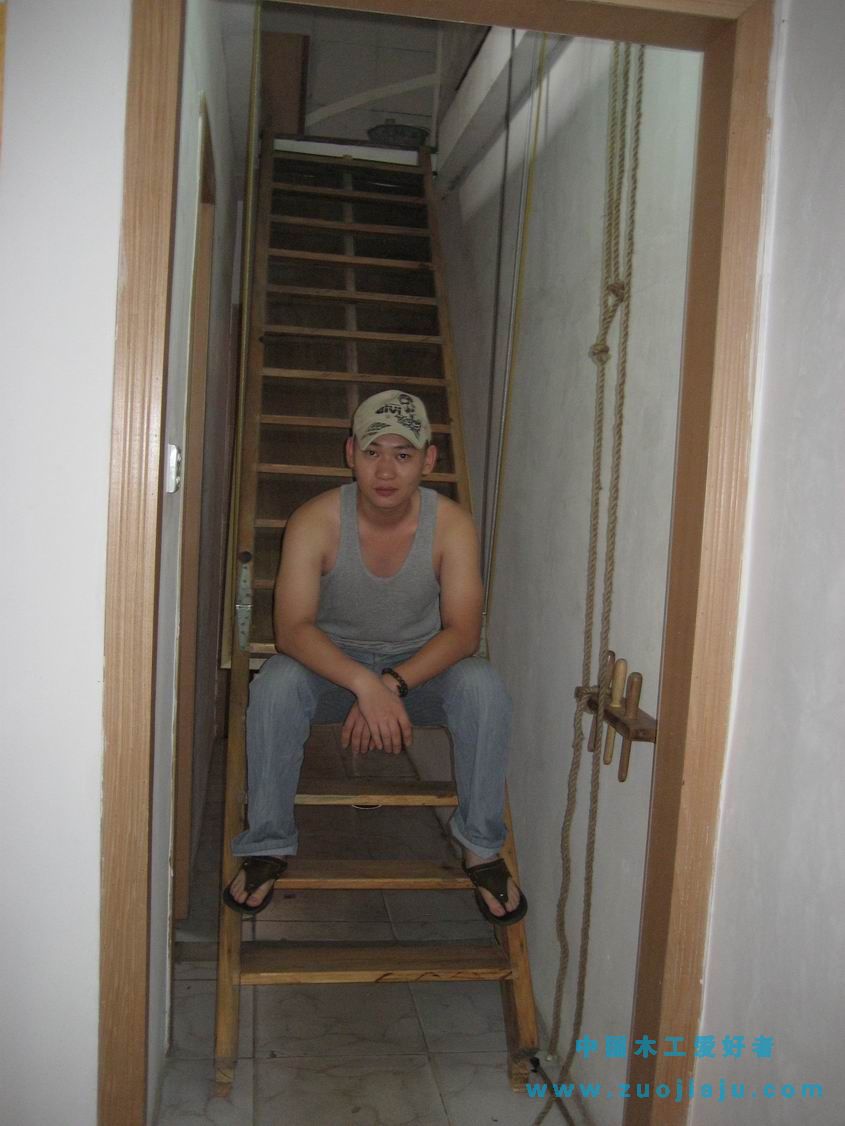

来张人梯照


此梯设计、安装、调试都是我个人完成，至于制作就与老爸一起完成。

作者帖后语：
这是我做的梯子，维我拥有!  括号内只作加以解释。
身为一名设计当然知道商业设计与艺术设计的区分，
商业的要实用美观大方，艺术的只是摆设与欣赏。
商业设计要随客人的要求而加以优化，这是商业设计者要做的，
我需要空间(这是商业)，也要打破传统死板的规则(古人只知道嫦娥会奔月，不知现在人也能上天下地!)。
全实木--美观耐用(达到商业需要)、设计简单明撩--大方得体(表现艺术本质)，还能隐藏、升降、折叠。
我不希望是死板板的占了家居空间五、六个平米(从一楼到二楼，两层来算一层所占的地方二层也搂空一样的面积)，
而我的作品只占平常梯子的一半空间，只占了二层梯子三份之二的面积(省空间吧？已达到我的要求)。
已打破传统，这也是艺术!(就是你怎样看也看不懂行为艺术家的行为--你懂什么叫艺术吗？)
也超出艺术，因为它能隐藏、能升降、能折叠!
这方案不是为别人而设计的，你认为直得作为参考、研究的，我十分欢迎!
这梯子对别人来说不存在商业与艺术，因为这是我做的梯子，维我所用，维我拥有!
