越来越发现靠山的重要性，所以果断升级

wzpk2004 · 发表于 2014-5-7 00:57:46

希望你把采购清单列出来让我瞻仰一下，感谢

xuhaitao4738 · 发表于 2014-5-7 01:17:11

wzpk2004 发表于 2014-5-7 00:57
# \3 \9 S0 o2 z希望你把采购清单列出来让我瞻仰一下，感谢

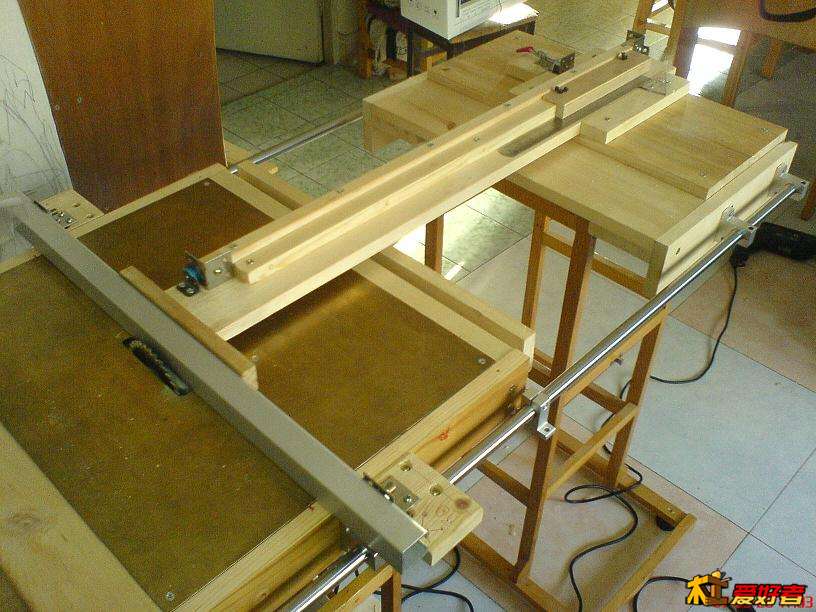

铝型材包括：3090型号的1米，30120型号1米，1690型号1米（做辅助工具的，效果不理想，不要也罢）螺丝配件若干，铝三角4个。光轴和滑块：16光轴3根，每根一米，加长滑块2个，普通滑块1一个，立式支撑6个，七字螺丝一个，卧式支撑1个。

Chihuo2098 · 发表于 2014-5-7 05:13:58

导轨1米长直邮16mm是不是太细了？我觉得得至少得20mm以上才行

蜡笔小新0 · 发表于 2014-5-7 08:36:00

铝型材很厚实，400大洋不贵！

家天下装修装饰 · 发表于 2014-5-7 09:10:37

我看应该直接上台锯

西安佳盛 · 发表于 2014-5-7 12:08:04

好木匠好靠山！呵呵，那个不锈钢方管＋Ｆ夹的，来个图片哈！

wujd007 · 发表于 2014-5-7 15:08:28

建议中间定位顶杆前端加个小托板（小行程就可）与靠山主体连接实现微调

xuhaitao4738 · 发表于 2014-5-7 19:22:42

xuhaitao4738 发表于 2014-5-7 01:17
, i1 u2 Y. d' D# F0 d4 n铝型材包括：3090型号的1米，30120型号1米，1690型号1米（做辅助工具的，效果不理想，不要也罢）螺丝配件 ...

t宝上掏的，自己收索，按销量排名，自己看，分两家买的，滑轨和滑块是一家，铝型材是一家。你要是想做，不合算，买现成的吧，我听他们说有现成的。

xuhaitao4738 · 发表于 2014-5-7 19:40:36

Chihuo2098 发表于 2014-5-7 05:13 $ R5 H8 a& r8 y* c6 W4 l4 ~
导轨1米长直邮16mm是不是太细了？我觉得得至少得20mm以上才行

原来做电木铣正装时用过一次20光轴，感觉有点沉，不过很结实，这次考虑到靠山的重量不大，行程较短，就想省点钱，所以买了16的光轴，当然我也知道20的好，谢谢兄弟提醒啊。

xuhaitao4738 · 发表于 2014-5-7 19:43:36

wujd007 发表于 2014-5-7 15:08 * |( N0 y) U' \
建议中间定位顶杆前端加个小托板（小行程就可）与靠山主体连接实现微调

我到t宝上看了小托板，挺贵的，少说100多，你说的是那种托板

？请明示图片，谢谢啊，木友。

xuhaitao4738 · 发表于 2014-5-7 19:49:03

家天下装修装饰发表于 2014-5-7 09:10
4 C5 q I, I6 }" Z0 X" b7 W我看应该直接上台锯

等我从国外回来后，组建自己的木工房时，肯定上！

wujd007 · 发表于 2014-5-8 10:17:26

xuhaitao4738 发表于 2014-5-7 19:43 . l8 a$ u# w1 o S9 y# K8 b
我到t宝上看了小托板，挺贵的，少说100多，你说的是那种托板？请明示图片，谢谢啊，木友。

小拖板是我的做法，你的结构跟太阳鱼大师的很象，可以借鉴一下，看起来只要加根丝杆成本也不高。
http://www.zuojiaju.com/thread-5918-1-1.html

xuhaitao4738 · 发表于 2014-5-8 20:44:56

wujd007 发表于 2014-5-8 10:17 8 H$ S6 j" `( ^' Q, V
小拖板是我的做法，你的结构跟太阳鱼大师的很象，可以借鉴一下，看起来只要加根丝杆成本也不高。
6 W r* q% ?4 r$ Y8 s# U8 e7 ^http:/ ...

呵呵，我也是借鉴国外的这种东西仿制加改装的，谢谢你的链接。我在琢磨琢磨微调，方便把你的东西晒晒吗？交流一下，让我学习学习，呵呵。

wujd007 · 发表于 2014-5-8 20:59:12

wood-fans · 发表于 2014-5-8 23:21:04

sockzi 发表于 2014-5-6 23:39
: g4 L* Z5 o4 h2 F6 u8 m求图。。。。。。。

我这是考虑到开大板用的，方管长度1米3 足够对付大板横切。方管材料很厚不易变形
因为还没有固定的桌台可以用，开板都是找个方凳子或者楼下石敦子上切板
所以固定这个靠山就靠2个大夹子夹住两侧，夹子很给力手都够不上劲 ;P
A (0).JPG

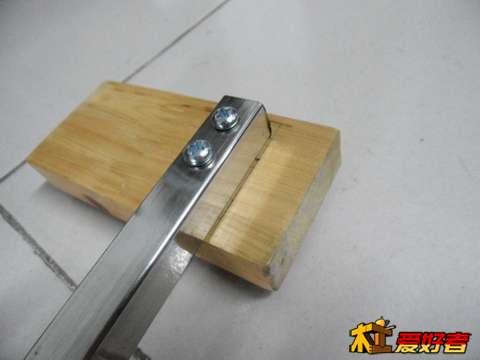

找了块边脚料简单做成T尺，直角尺再配合下足够了
A (1).JPG

平时这个木块是拆掉的，方管随便哪个角落都可以放置，不占地方
A (2).JPG

新手习作贻笑大方，欢迎拍砖
