桌面型小台锯采购清单EXCEL附表（物料成本292元）

红土地 · 发表于 2014-5-3 23:39:37

本帖最后由红土地于 2014-5-3 23:40 编辑

那个，之前不少坛友咨询小台锯的信息，因为我一般做好了的东西基本不留底，所以一直偷懒没去整理，今晚想想还是整理下吧，供感兴趣的朋友参考。大家轻拍

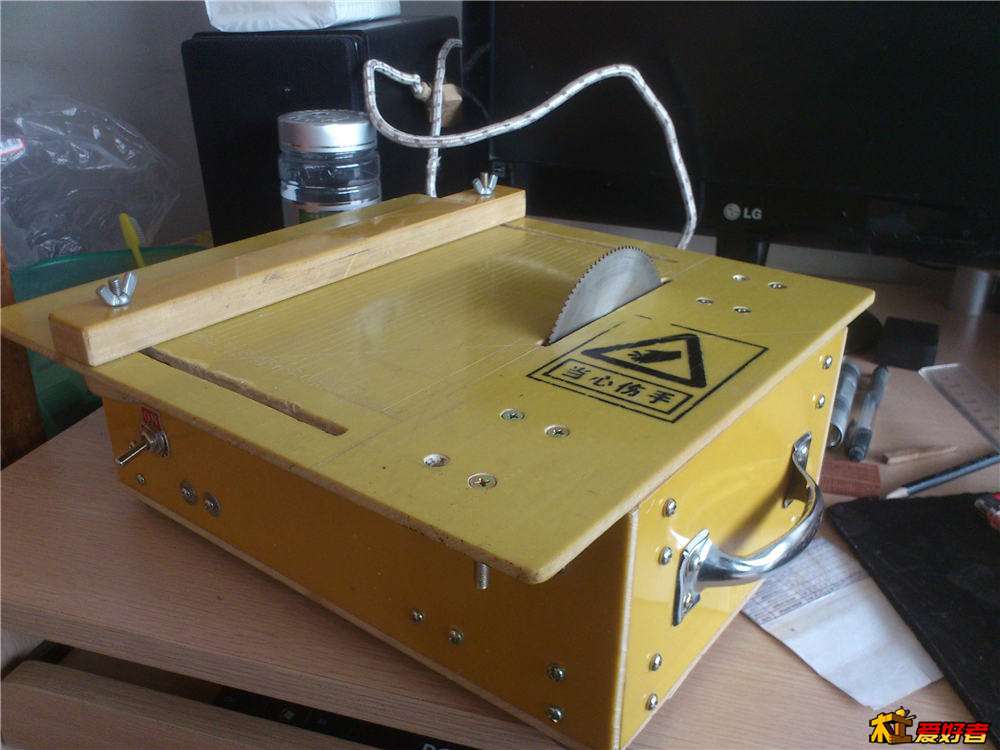

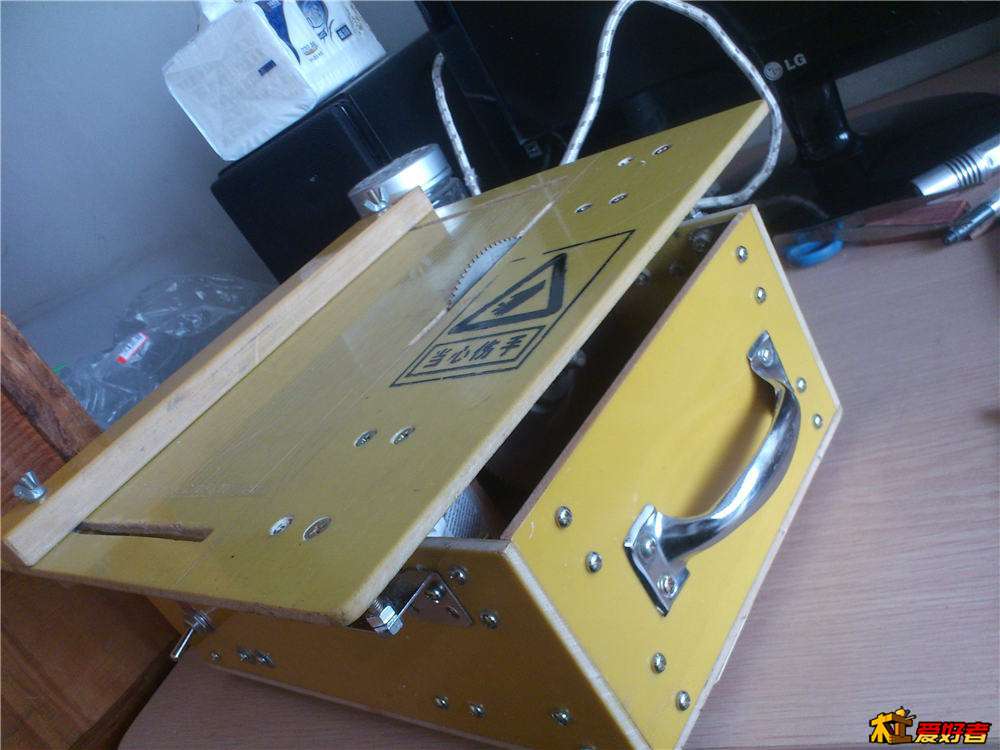

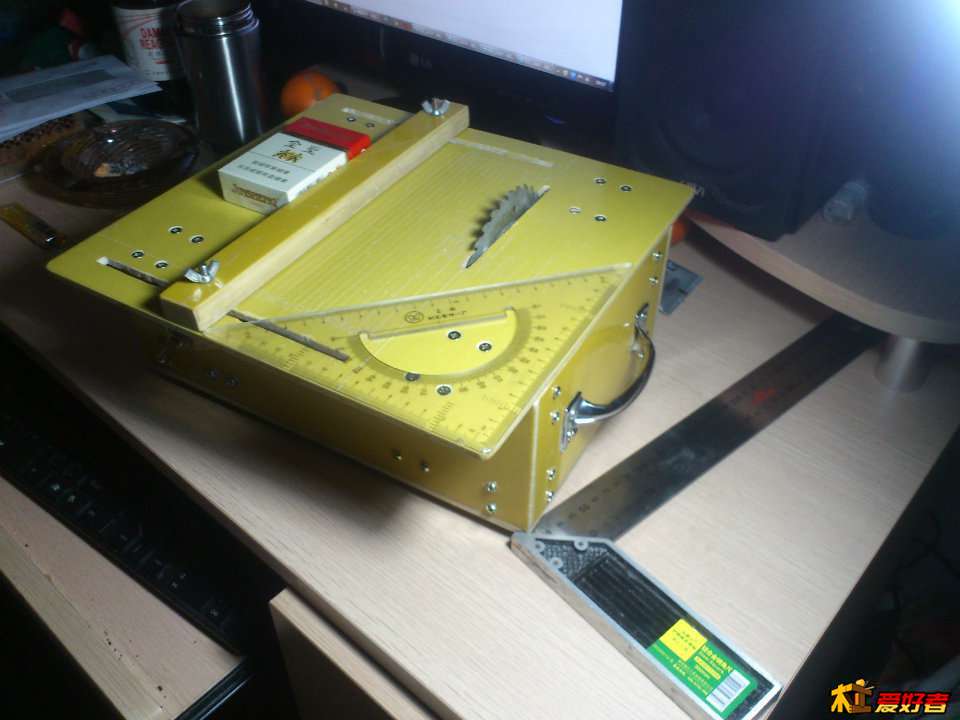

小台锯基本参数
台面尺寸：300mm*280mm
台面高度：120mm

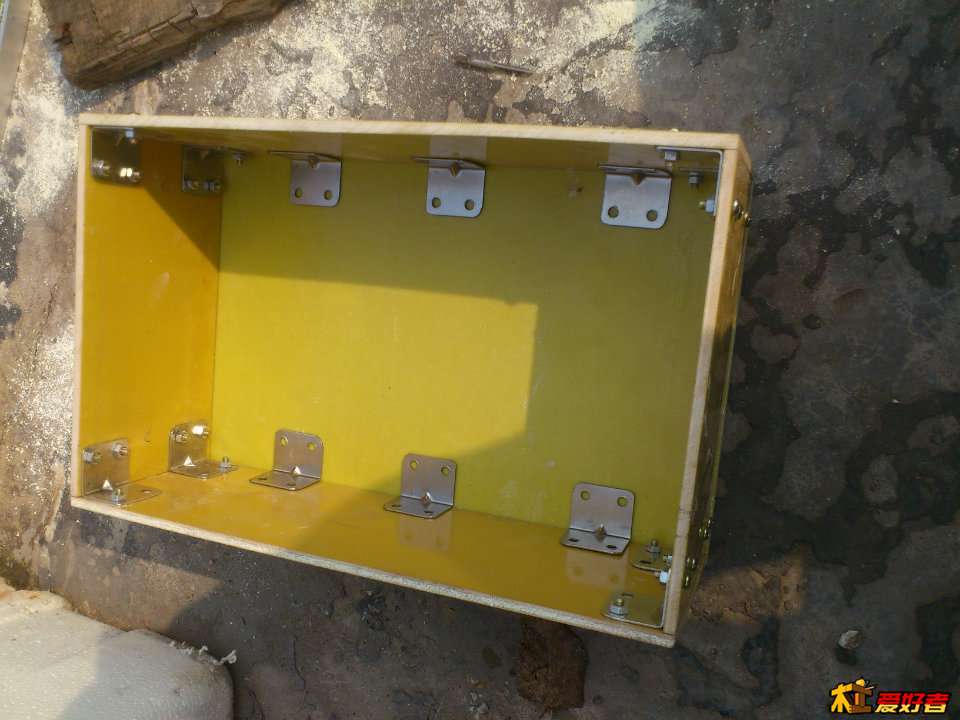

箱体及台面材料：5mm环氧树脂板
锯片切深：28mm，高低可调（调整比较麻烦，有需要的话，可以通过调整台面高度来间接调整锯片切深）
台锯功能：简易靠山、积尘室
锯片：4寸（110mm）
电机：220V直流电机，功率70W（未实测，卖家介绍）
传动：XL同步带，电机端12齿，锯轴端20齿，中心距97mm，使用54齿XL同步带（10mm宽）
精度：肉眼看不出锯片跳动，完全胜任普通木工切割
实际使用效果：20mm印尼黑檀切割无压力，连续试机切割20mm松木板半小时，电机温升正常。

红土地 · 发表于 2014-5-4 12:30:37

对了，提醒下想自制这类桌面台锯的朋友，开关别用我用的那种纽子开关，存在很大安全隐患（有一次清理锯屑，不小心碰到了纽子开关，清理完后一插电就转起来了，吓我一跳，这玩意虽小，个把手指头还是很容易切下来的

）

红土地 · 发表于 2014-5-3 23:41:53

制作的大概过程详见：http://www.zuojiaju.com/thread-237132-1-1.html

cclizy · 发表于 2014-5-3 23:50:41

做得破破烂烂的，看着就没有操的欲望

红土地 · 发表于 2014-5-4 00:00:19

cclizy 发表于 2014-5-3 23:50
做得破破烂烂的，看着就没有操的欲望

真是服了你了

cclizy · 发表于 2014-5-4 00:02:12

红土地发表于 2014-5-4 00:00
真是服了你了

我也服你呢，这么烂你也做得出来，太牛了

laoguo278 · 发表于 2014-5-4 00:22:26

声音巨响么，共振作用。内部粘接海绵会好点

再度登场 · 发表于 2014-5-4 00:36:40

70瓦？不会吧

严丝合缝 · 发表于 2014-5-4 01:31:43

那个警示标志好苍白啊。就像我们这路边挂的条幅上写“共建美好家园，请勿随地吐痰”一样。该吐痰还得吐。

为什么大台锯的盖板都是红色、黄色的，是为了提醒用户，这里很接近锯片了，要小心了。

如果把那句苍白的警示语，改成一个框子围绕在锯片外围，对这种单一颜色的台面，应该能起点作用。

靠山可以考虑改成T型的，这样更容易让靠山和锯片平行。
