[其它] 制作微型点焊机

 火... [复制链接]
271415142
发表于 2014-5-1 01:28:48 | 显示全部楼层 |阅读模式
经常会接触到薄的不锈钢制品因为不能焊接只能用铆钉卯上，很难看，自己学过电焊，毕竟不是电工有些东西还是不太懂，但有股倔劲，看到网络上高手制作的点焊机很是羡慕，下了狠心一定要把点焊机做出来历时一个半月终于做出了属于自己的小型点焊机，这个点焊机是第二台了，第一台没有记录，有不对的地方希望高手能告知。在这谢谢了。使用一定注意用电安全。
点焊机, 制作

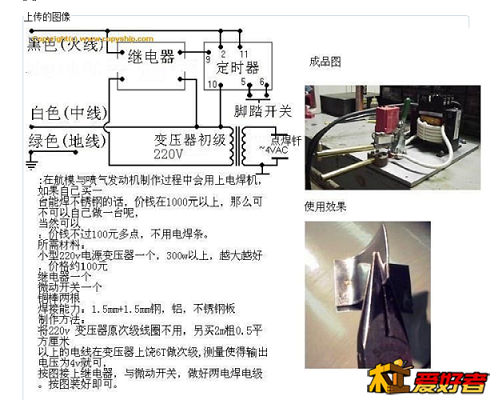

网络上抓来的点焊机电路图

网络上抓来的点焊机电路图

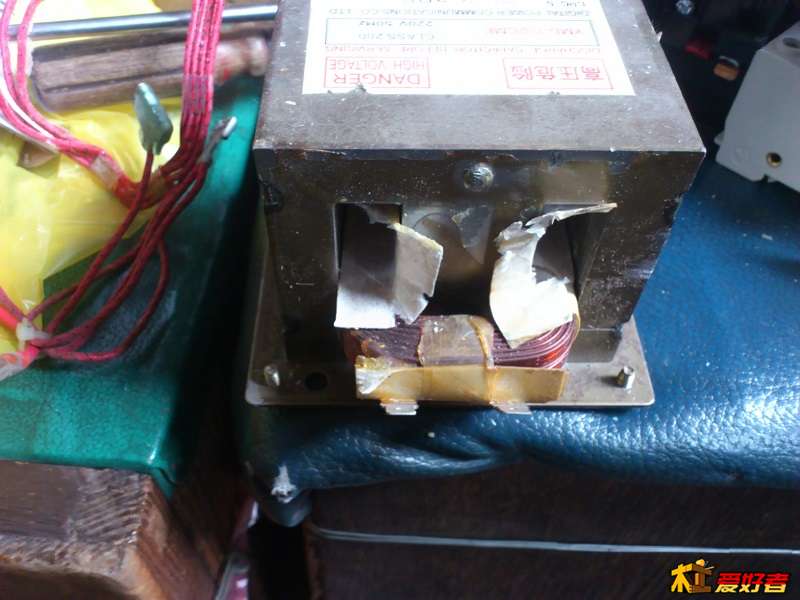

微波炉的变压器要800瓦的比较好，钢锯去除高压部分线圈

微波炉的变压器要800瓦的比较好，钢锯去除高压部分线圈

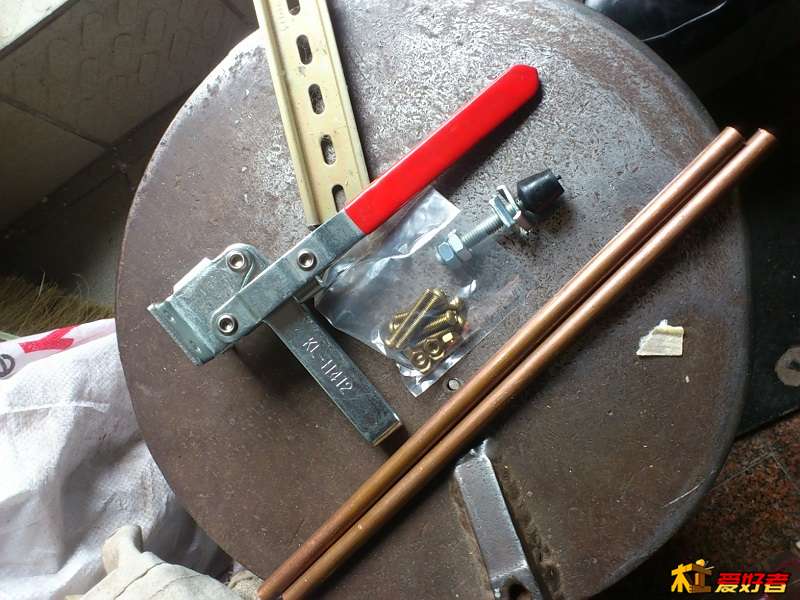

材料准备铜管，快速夹，铜螺丝，带螺帽小螺丝20个左右

材料准备铜管，快速夹，铜螺丝，带螺帽小螺丝20个左右

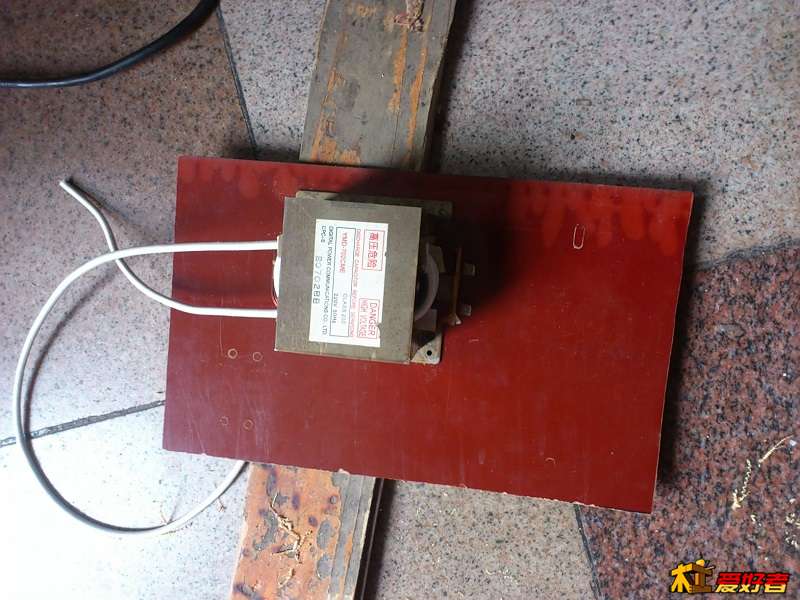

8~10平方多股铜芯线1.5米长，线上做好绝缘

8~10平方多股铜芯线1.5米长，线上做好绝缘

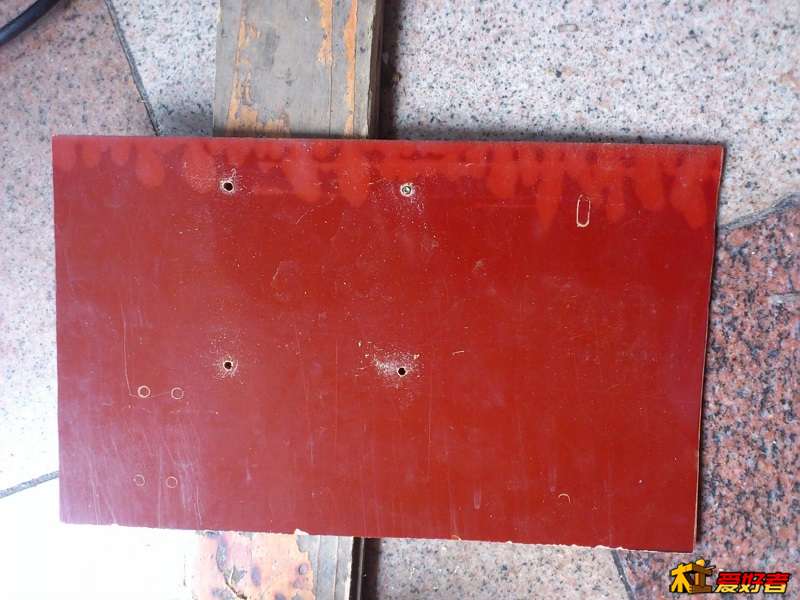

胶木板一块要合适大小

胶木板一块要合适大小

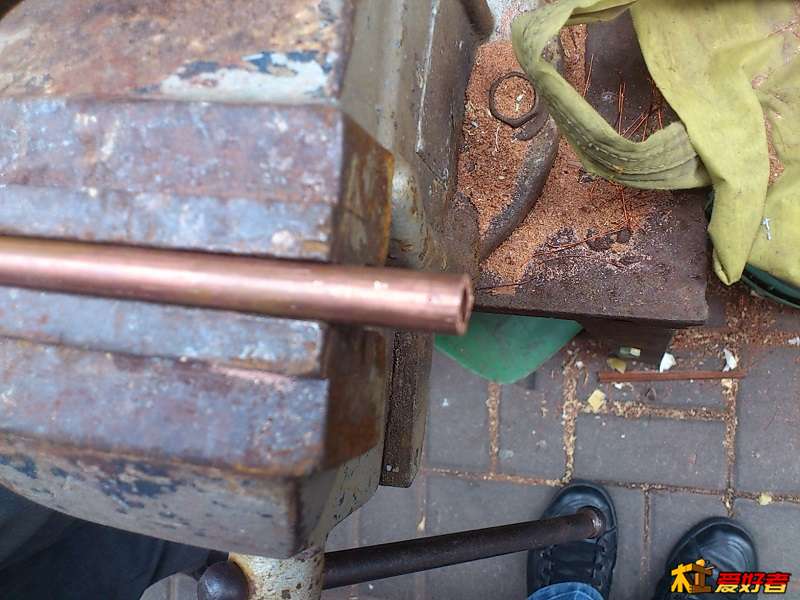

铜管30厘米两根上面用电钻打眼

铜管30厘米两根上面用电钻打眼

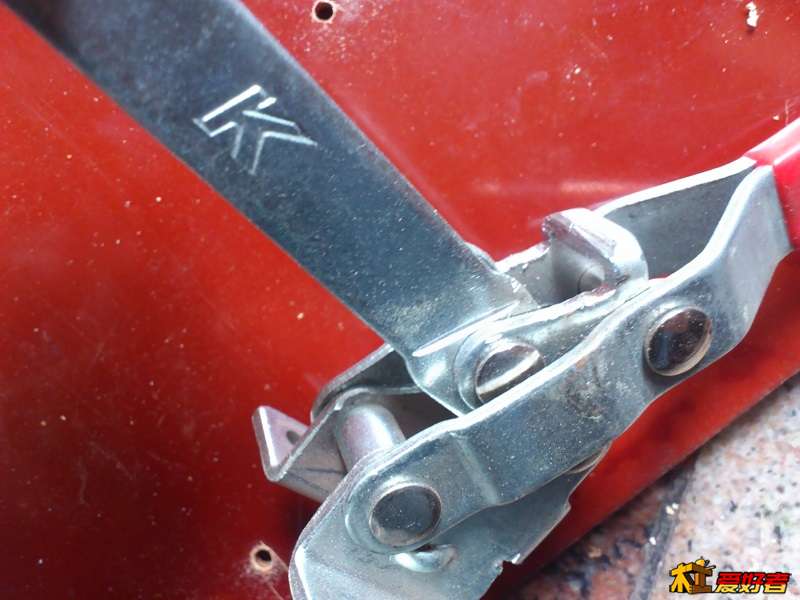

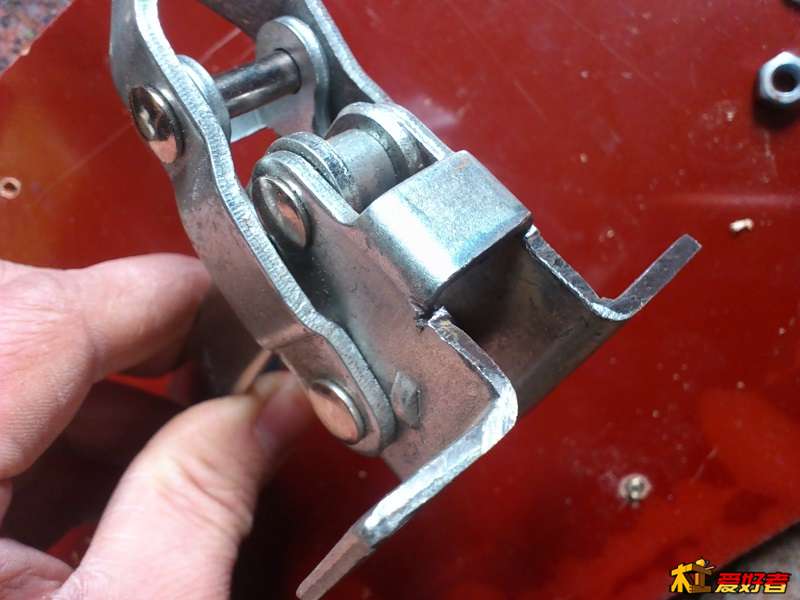

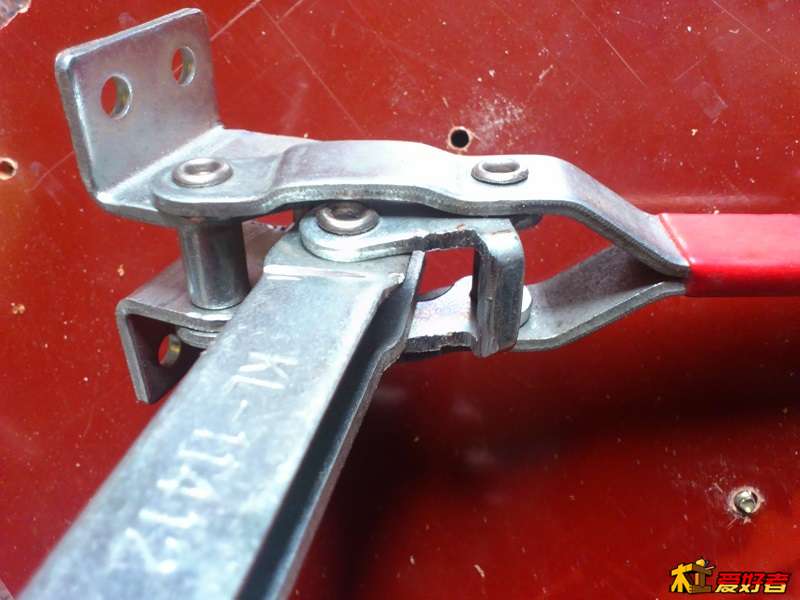

改造快速夹

改造快速夹

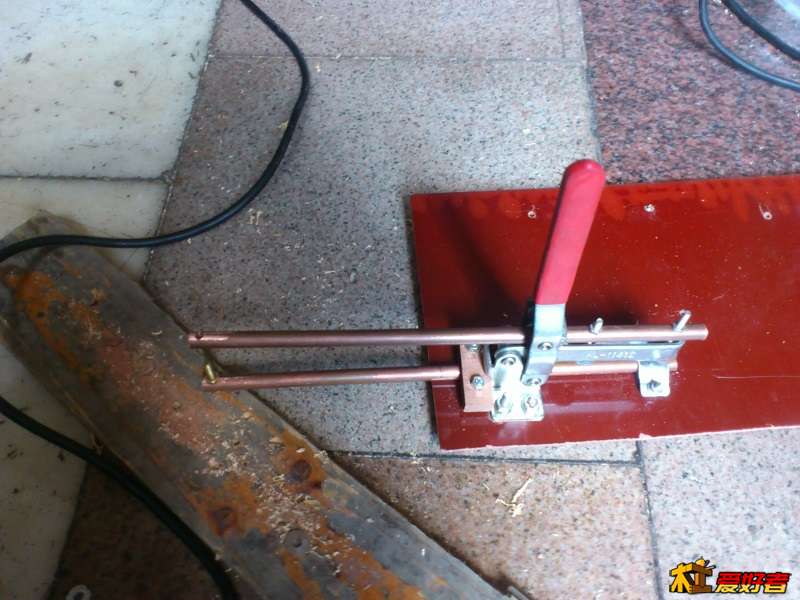

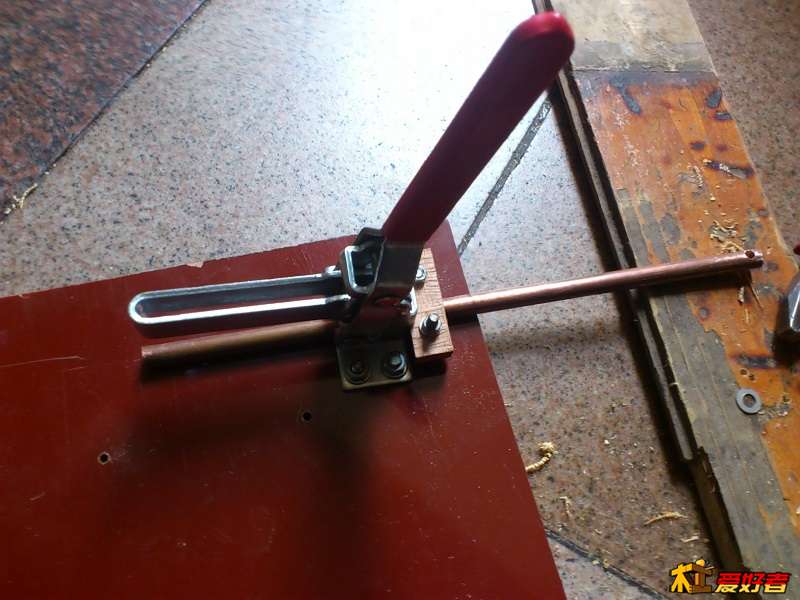

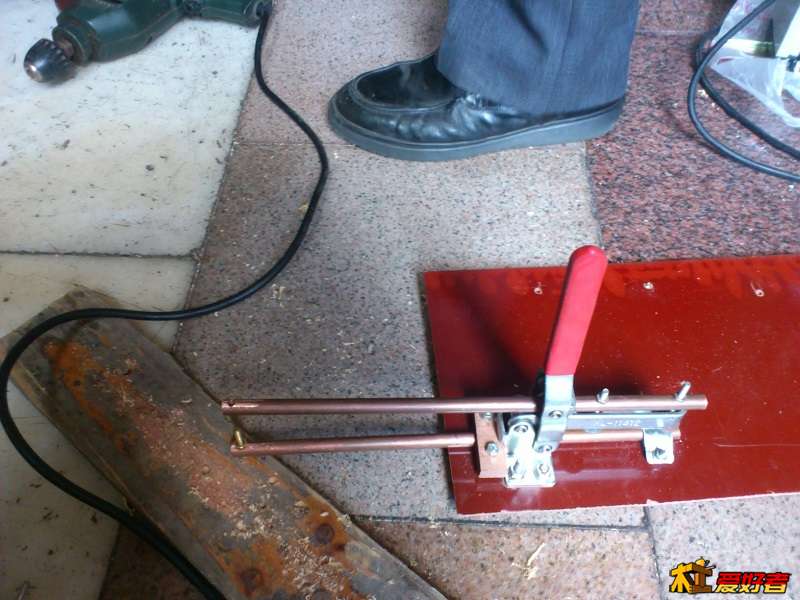

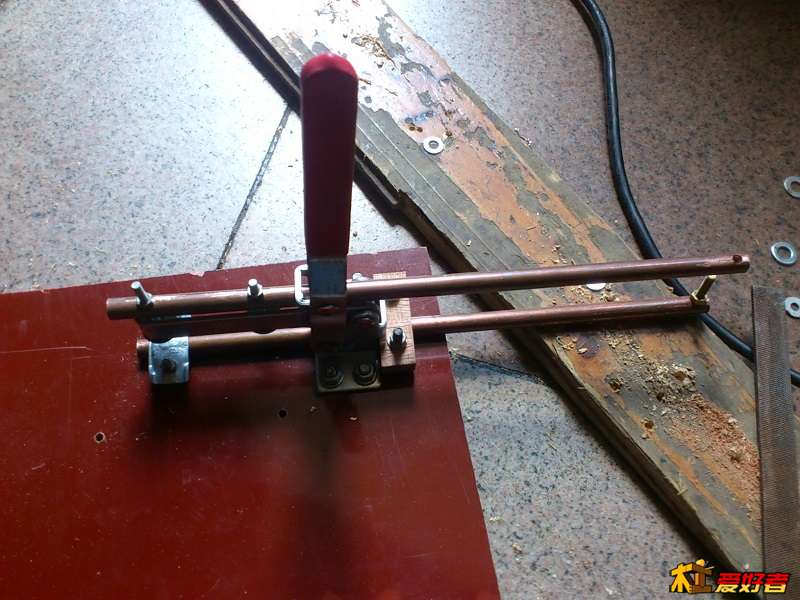

在胶木板上选位打眼固定

在胶木板上选位打眼固定

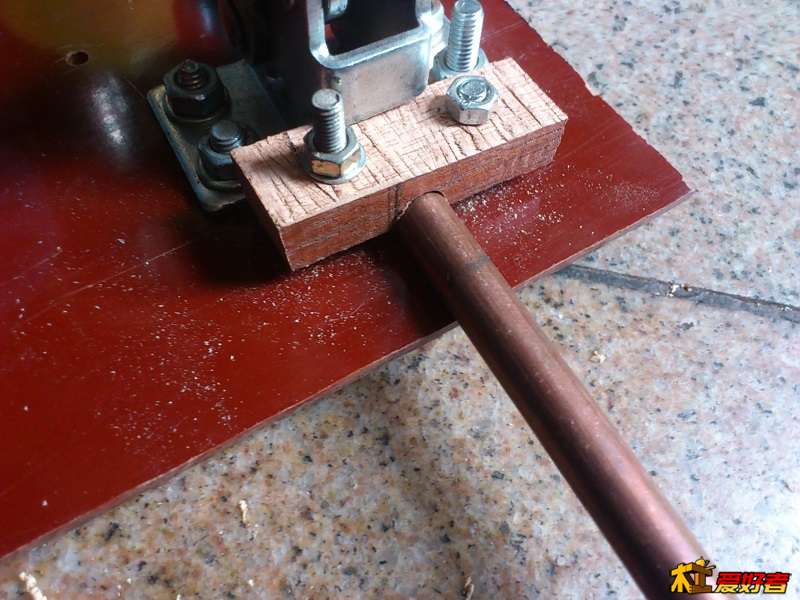

下面铜管在穿过快速夹的地方绝缘胶带包裹绝缘，保证不会和快速夹搭碰

下面铜管在穿过快速夹的地方绝缘胶带包裹绝缘，保证不会和快速夹搭碰

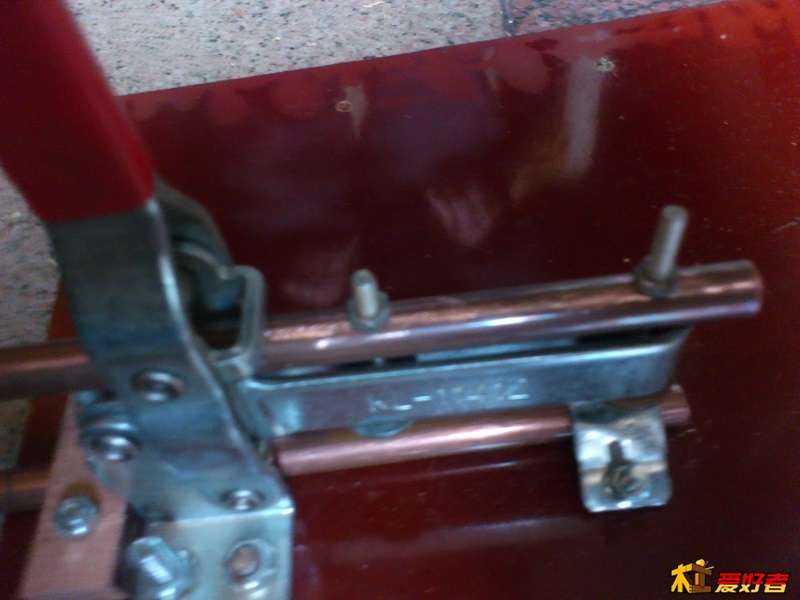

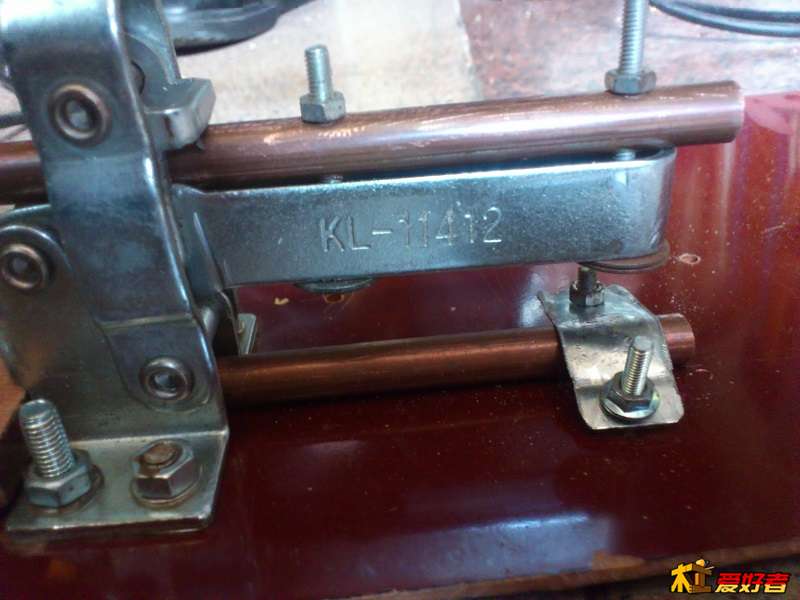

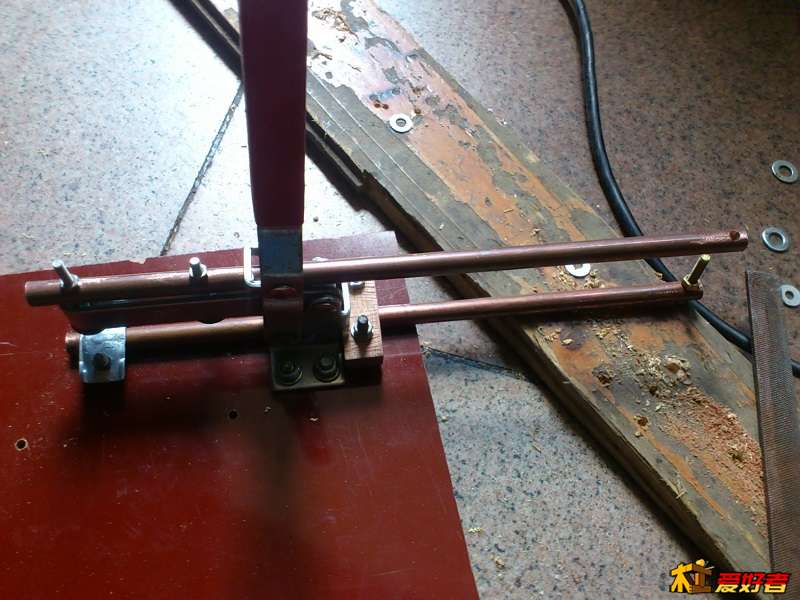

上方铜管安装螺丝要够长度带垫片

上方铜管安装螺丝要够长度带垫片

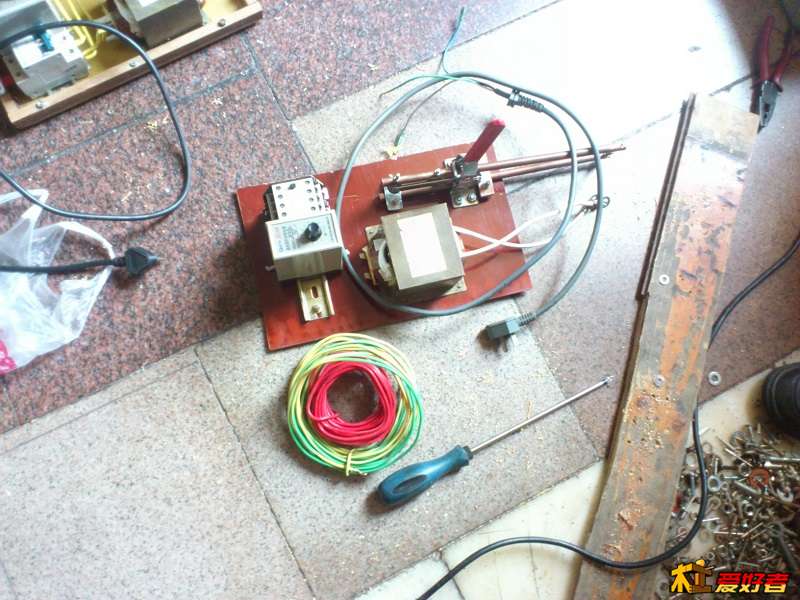

装卡线铁槽，同样固定在胶木板上

装卡线铁槽，同样固定在胶木板上

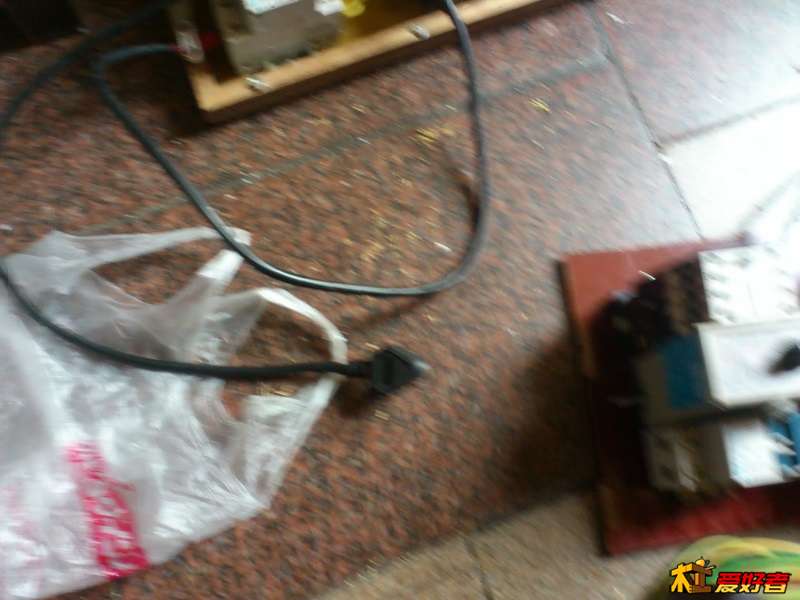

把时间晶体续电器，接触器，空气开关卡到卡板上到

把时间晶体续电器，接触器，空气开关卡到卡板上到

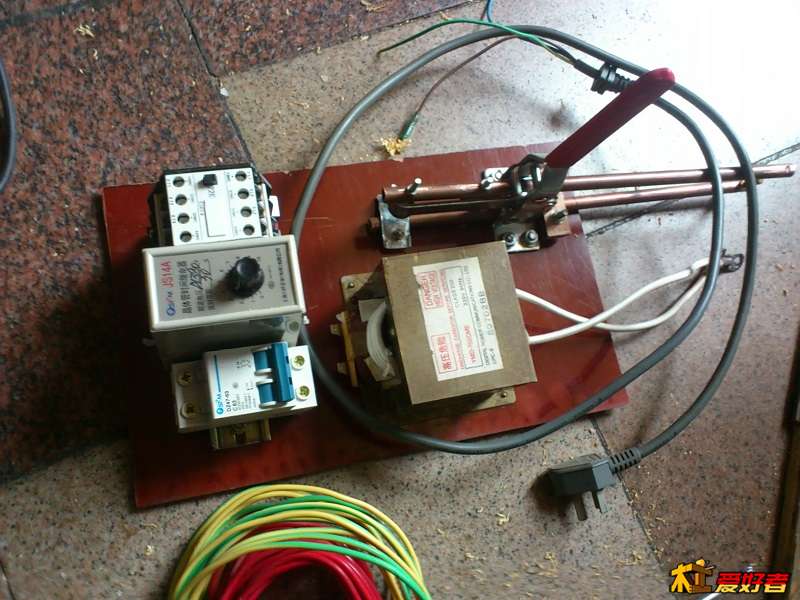

固定变压器

固定变压器

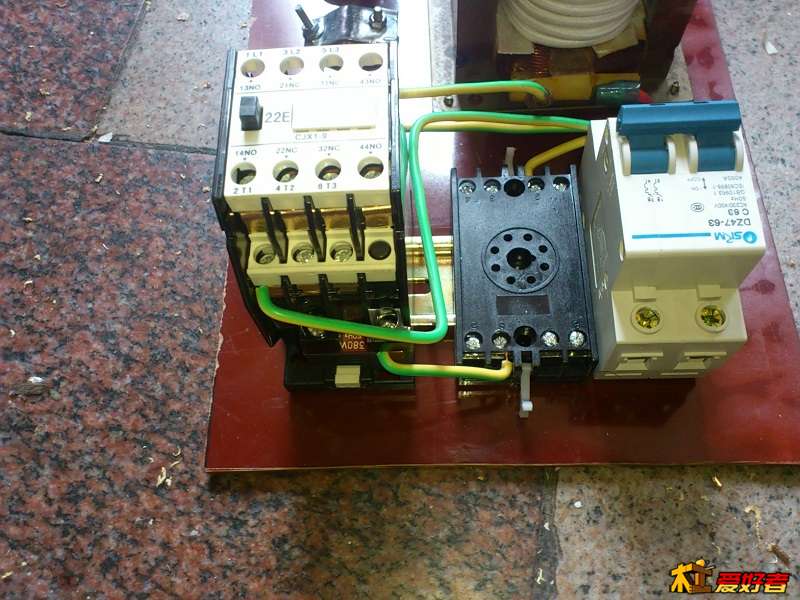

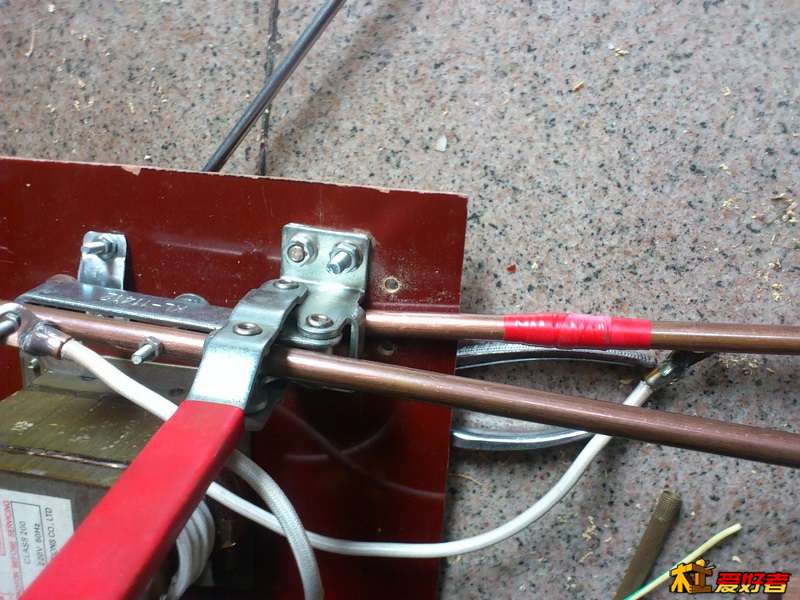

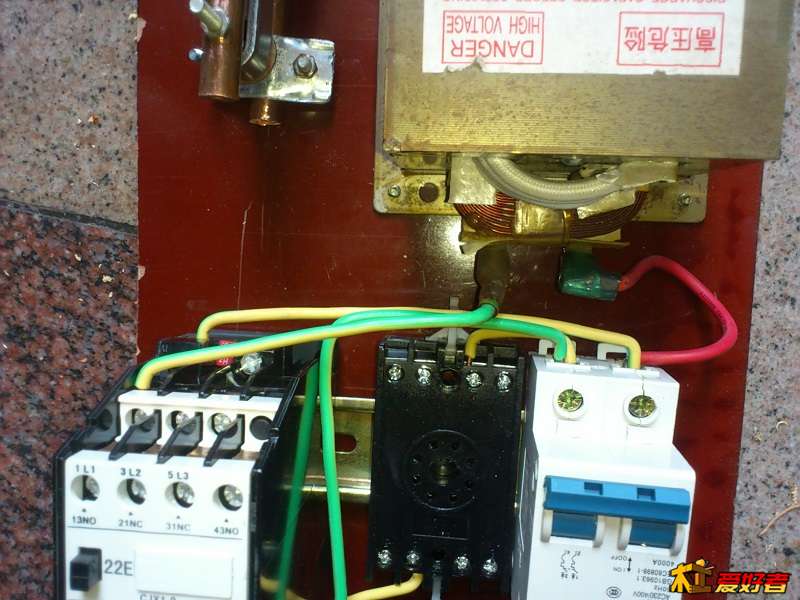

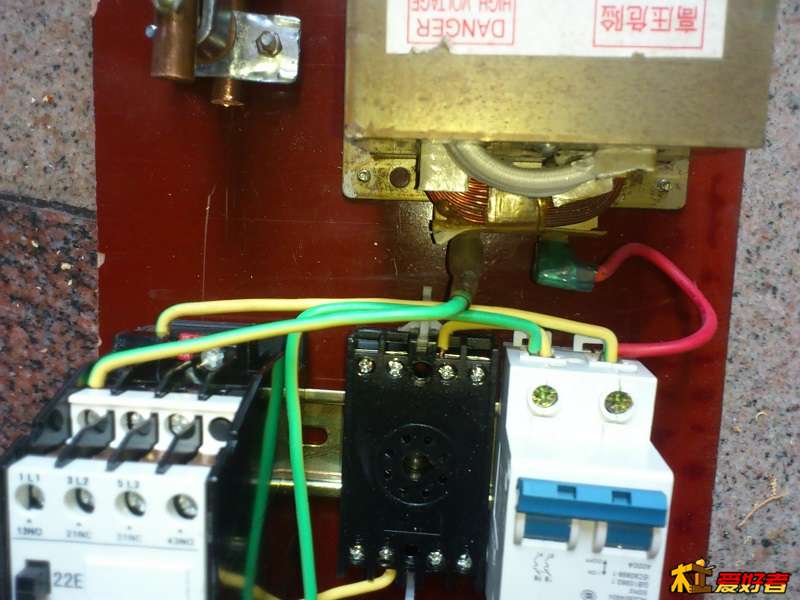

接线

接线

接线

接线

接线

接线

接线

接线

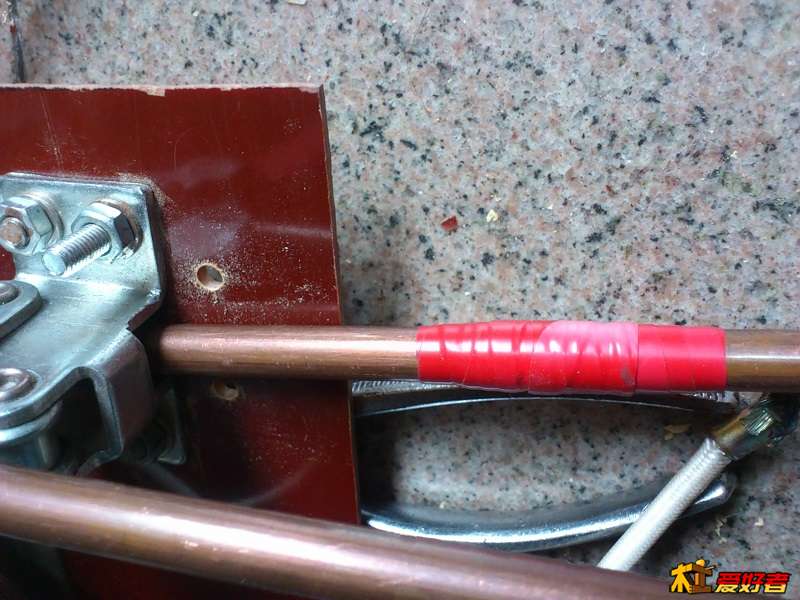

快速夹下的铜管包裹绝缘胶带

快速夹下的铜管包裹绝缘胶带

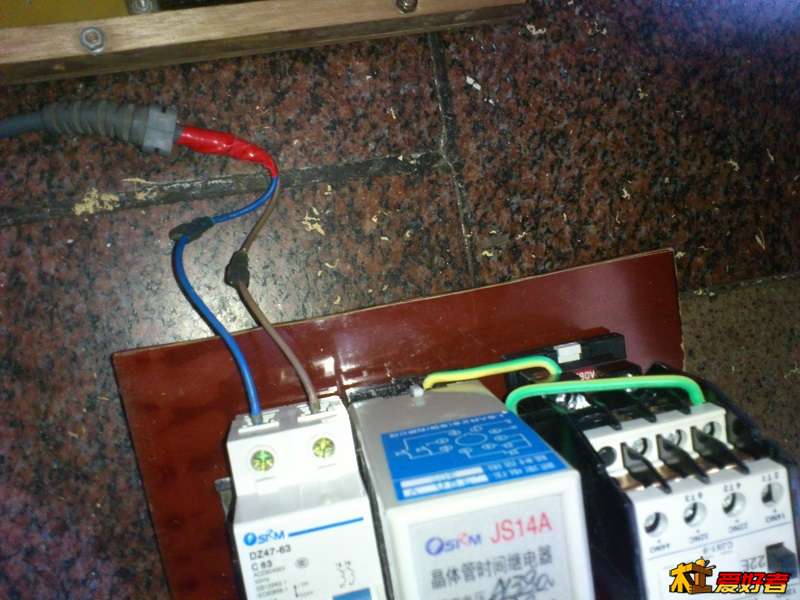

接插座线

接插座线

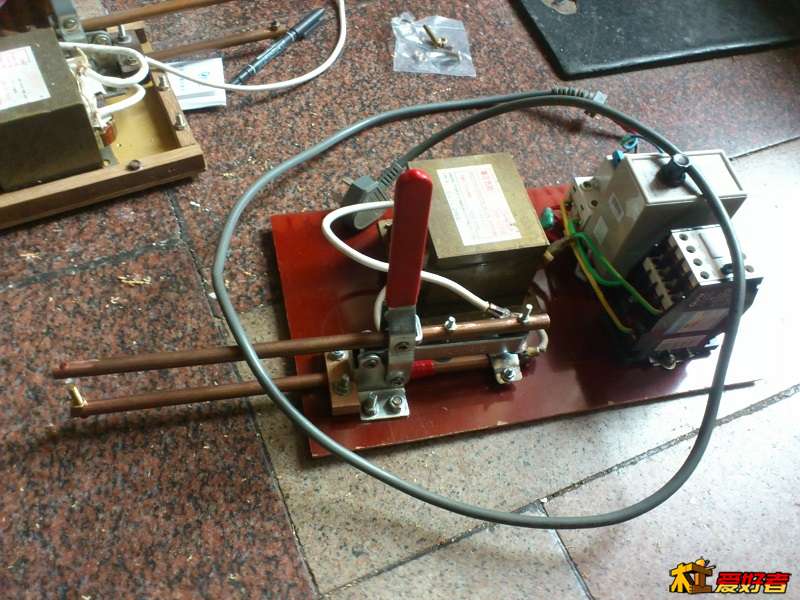

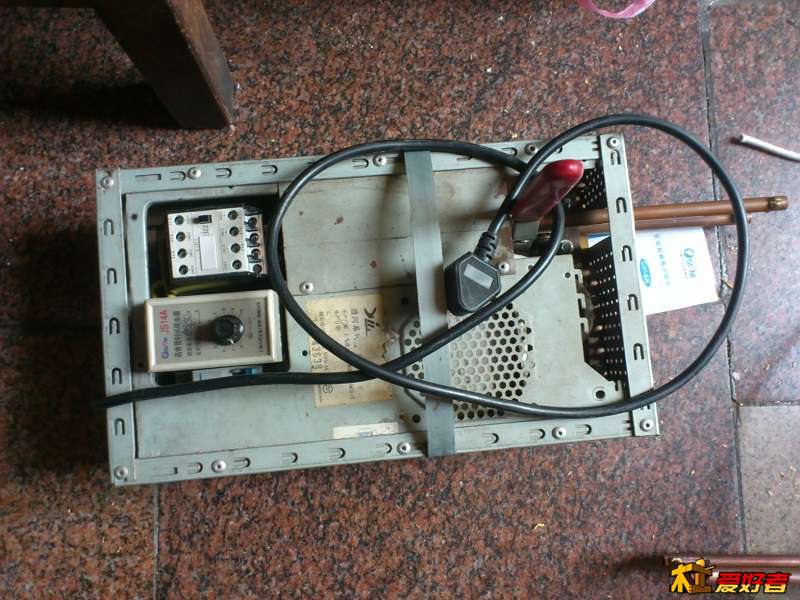

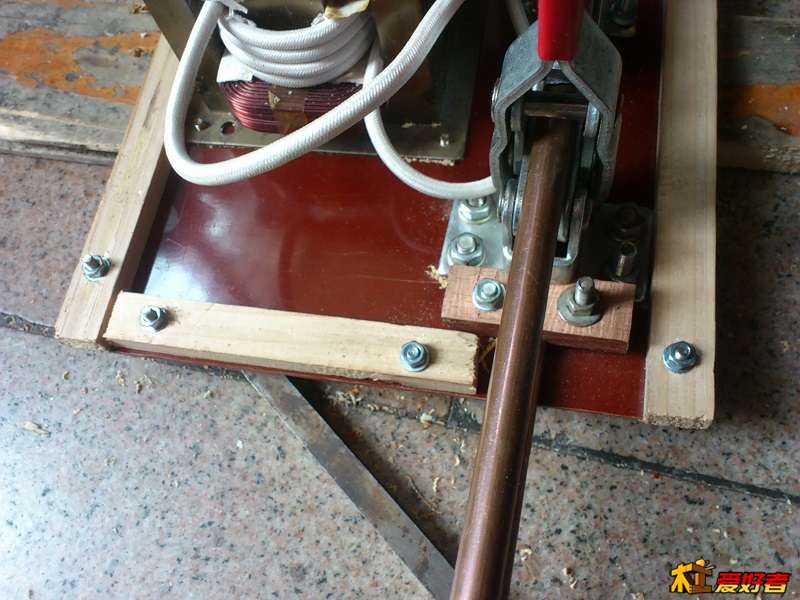

参照第一台点焊机

参照第一台点焊机

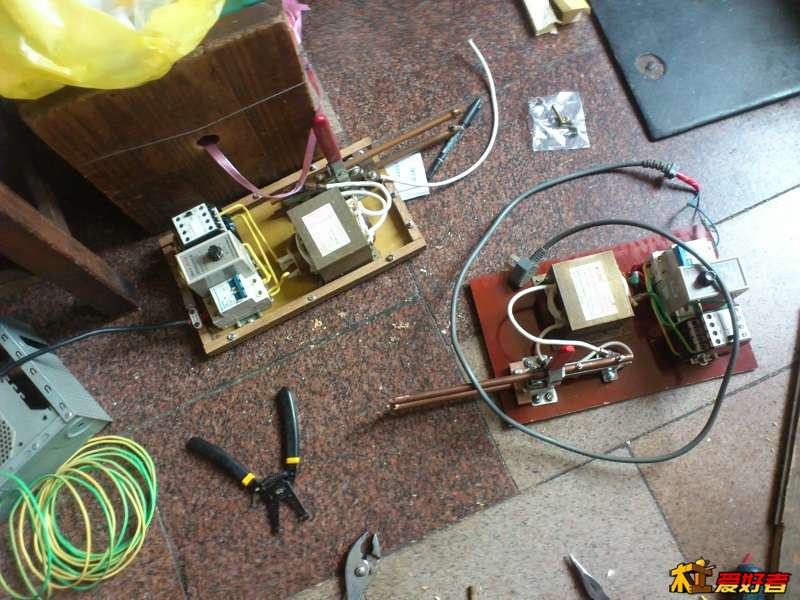

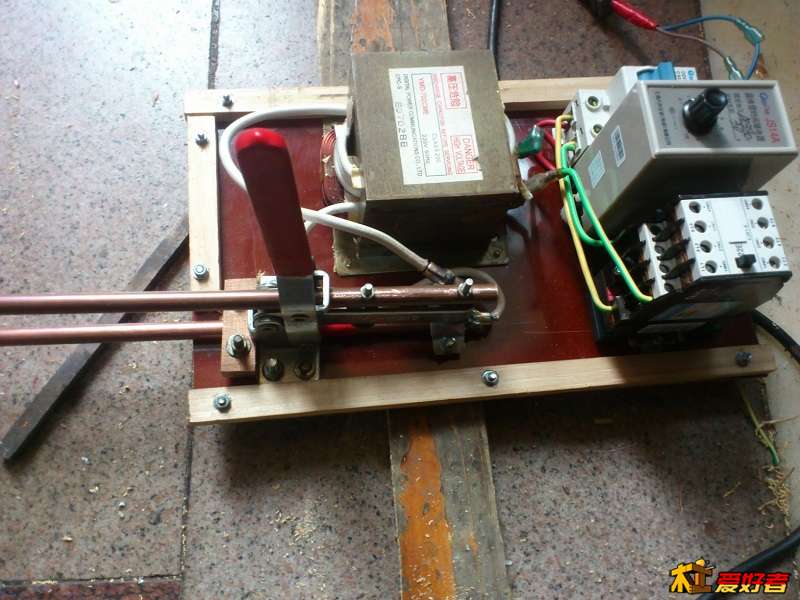

接线完成

接线完成

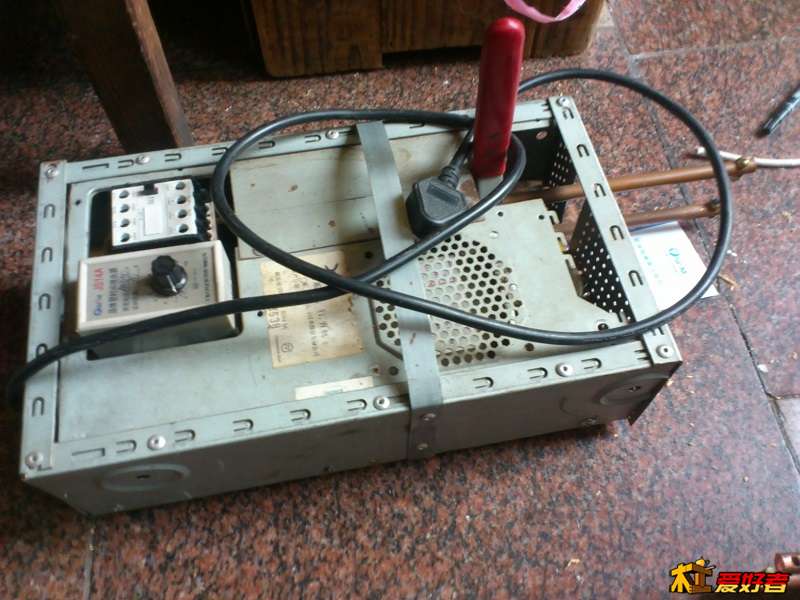

加上外壳就是完整的点焊机了

加上外壳就是完整的点焊机了

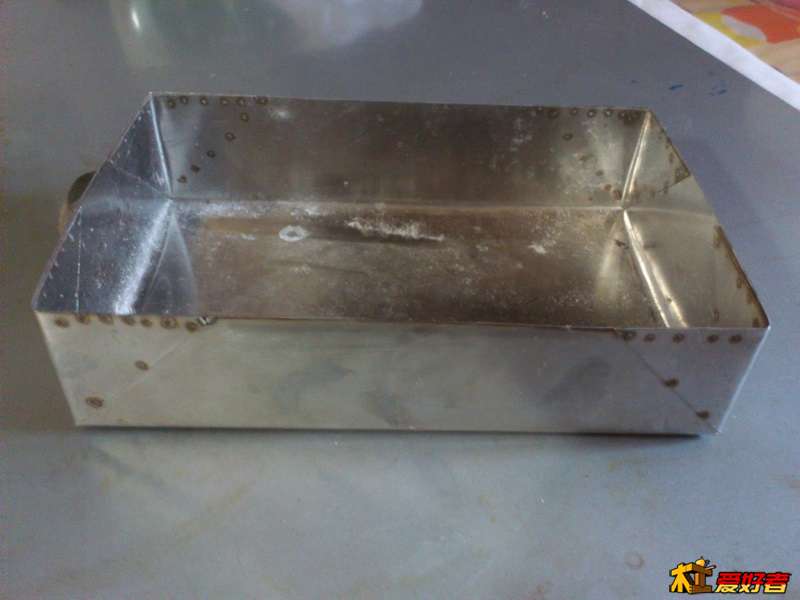

这个是我20分钟做好的不锈钢盒子

这个是我20分钟做好的不锈钢盒子

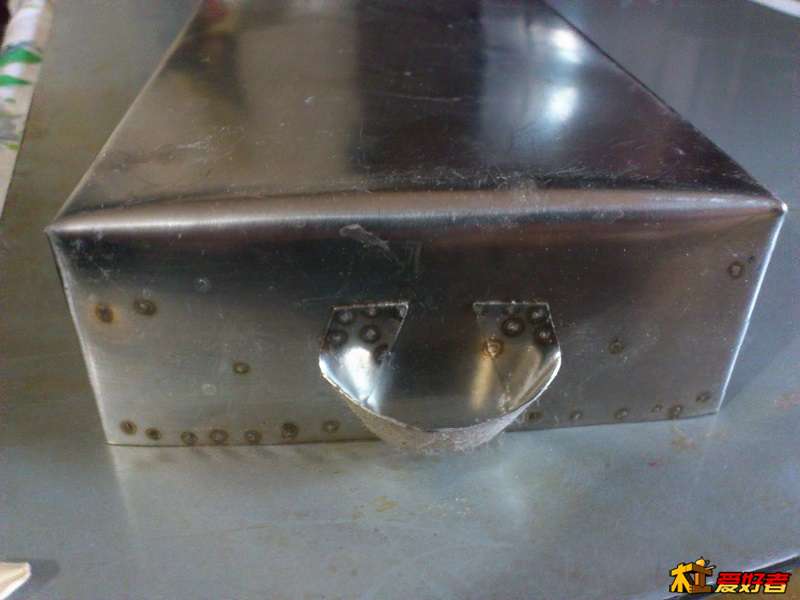

焊点还是蛮不错的。

焊点还是蛮不错的。
