自制半圆车刀磨刀器 小车床使用报告

holyland

     前段时间发了自制车床使用报告的帖子， bleaf对里面的自制磨刀器很感兴趣，正好新做的车床开工需要磨刀，拿出来用一下。
          磨刀器仿自大刘的店里买的那款。做了点小改动。虽然看起来简单，用起来还是要练习一下控制的。

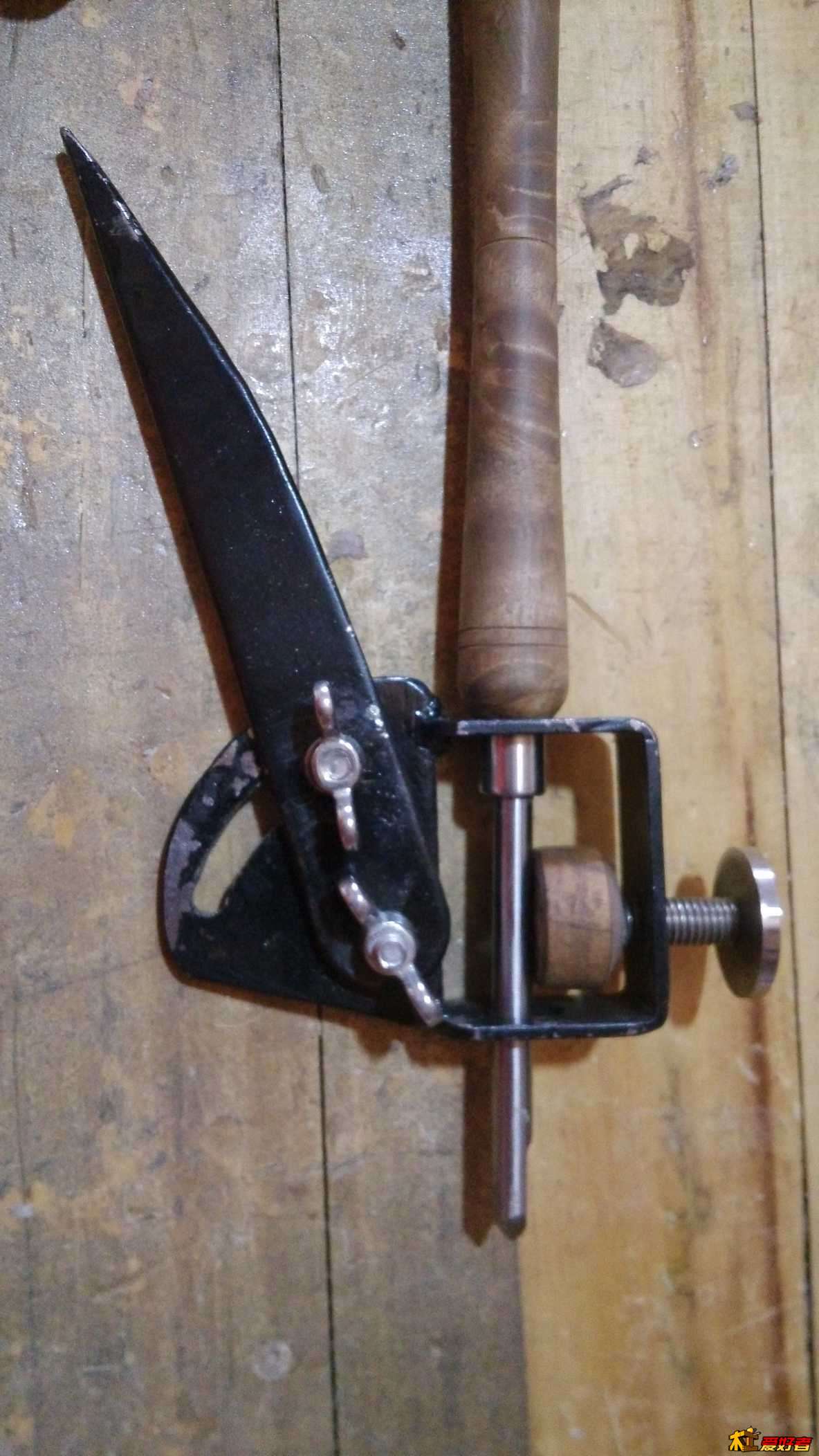

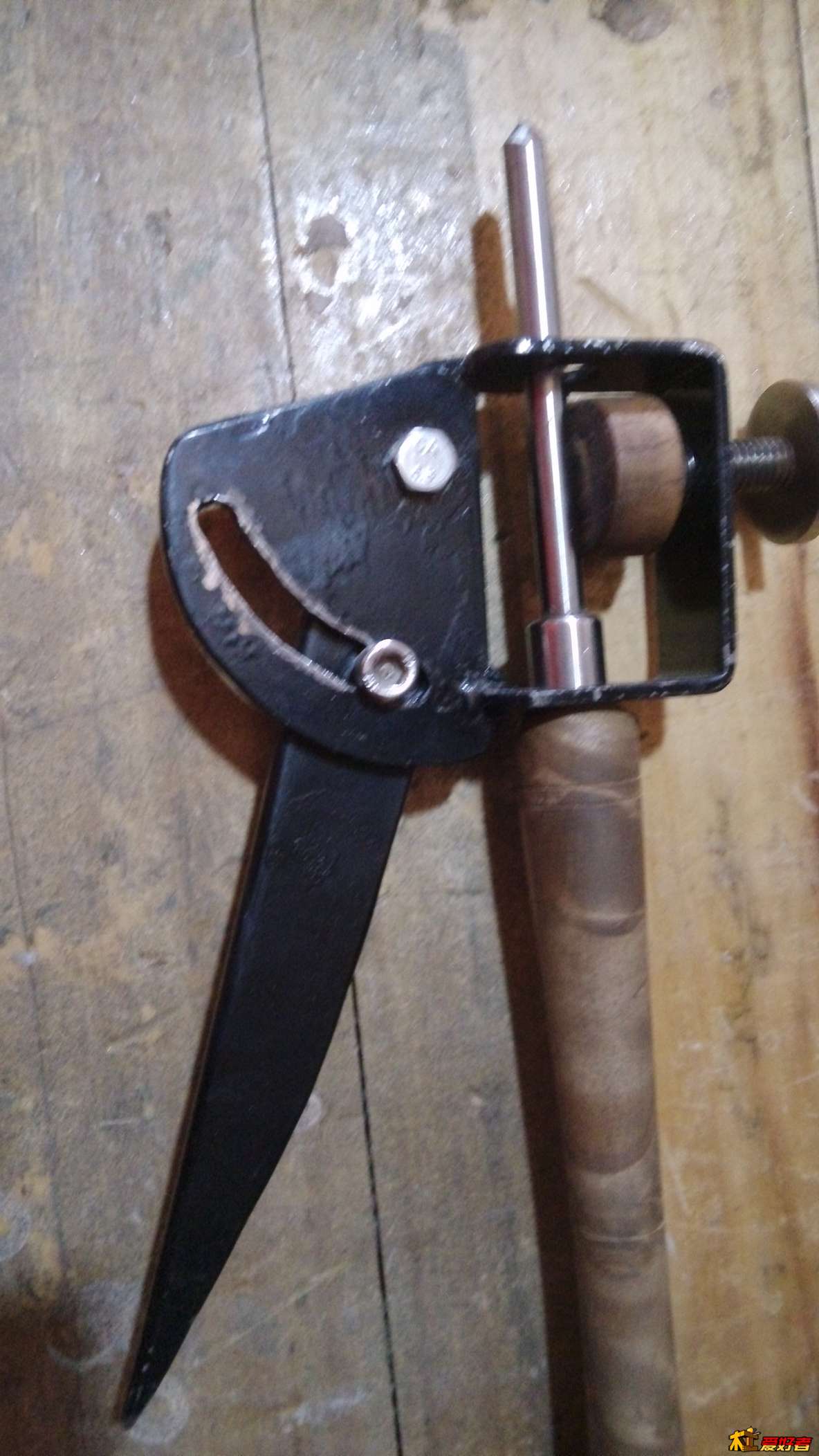

      结构非常简单，如图。难点就是半圆槽孔，是用台钻打了一排8mm孔以后锉一下，如果是现在做，我会用博世曲线锯装博世钢锯条来开，省事很多。
    在我的自制车床使用报告里还有几张图片。不重复发了

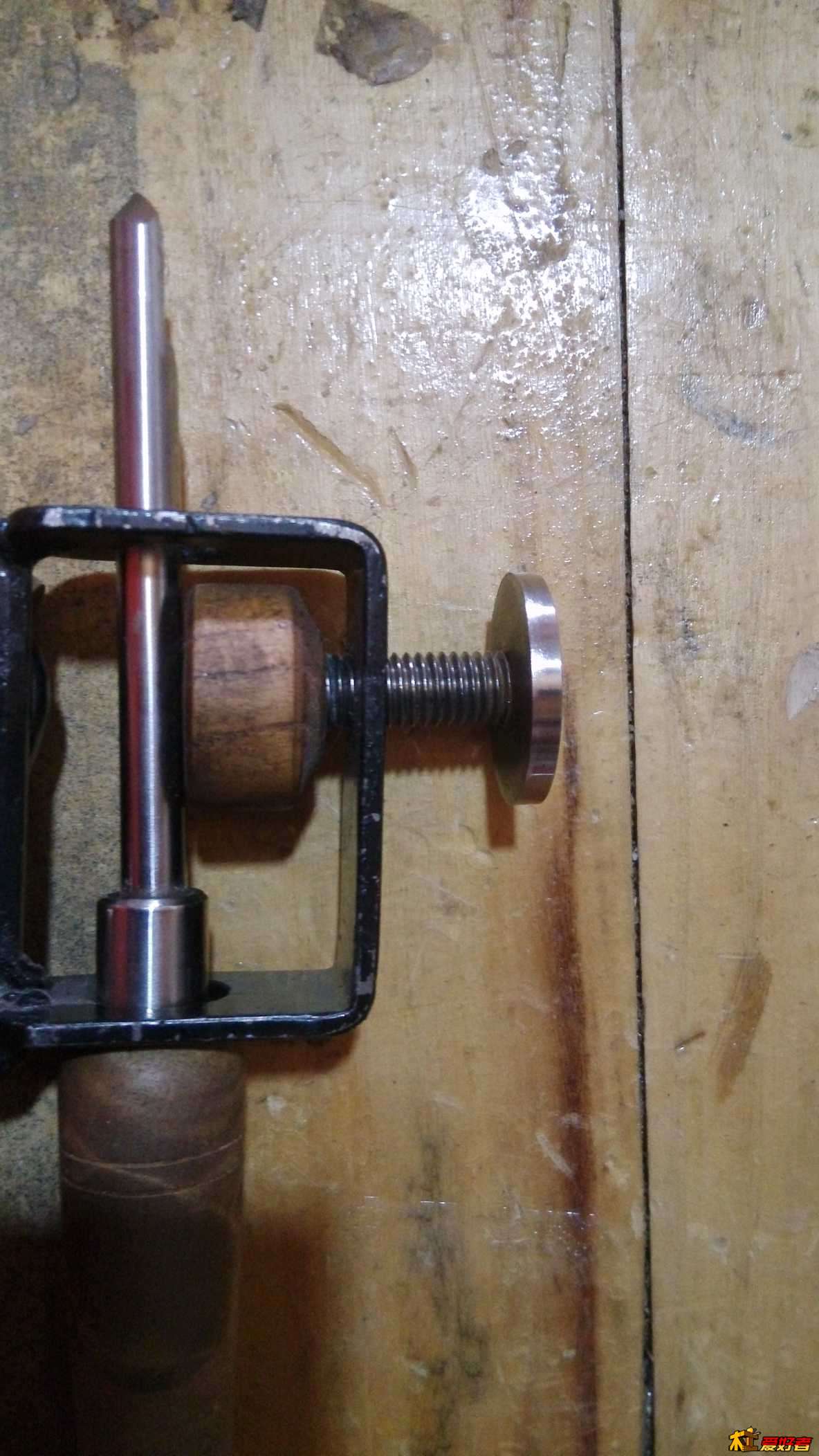

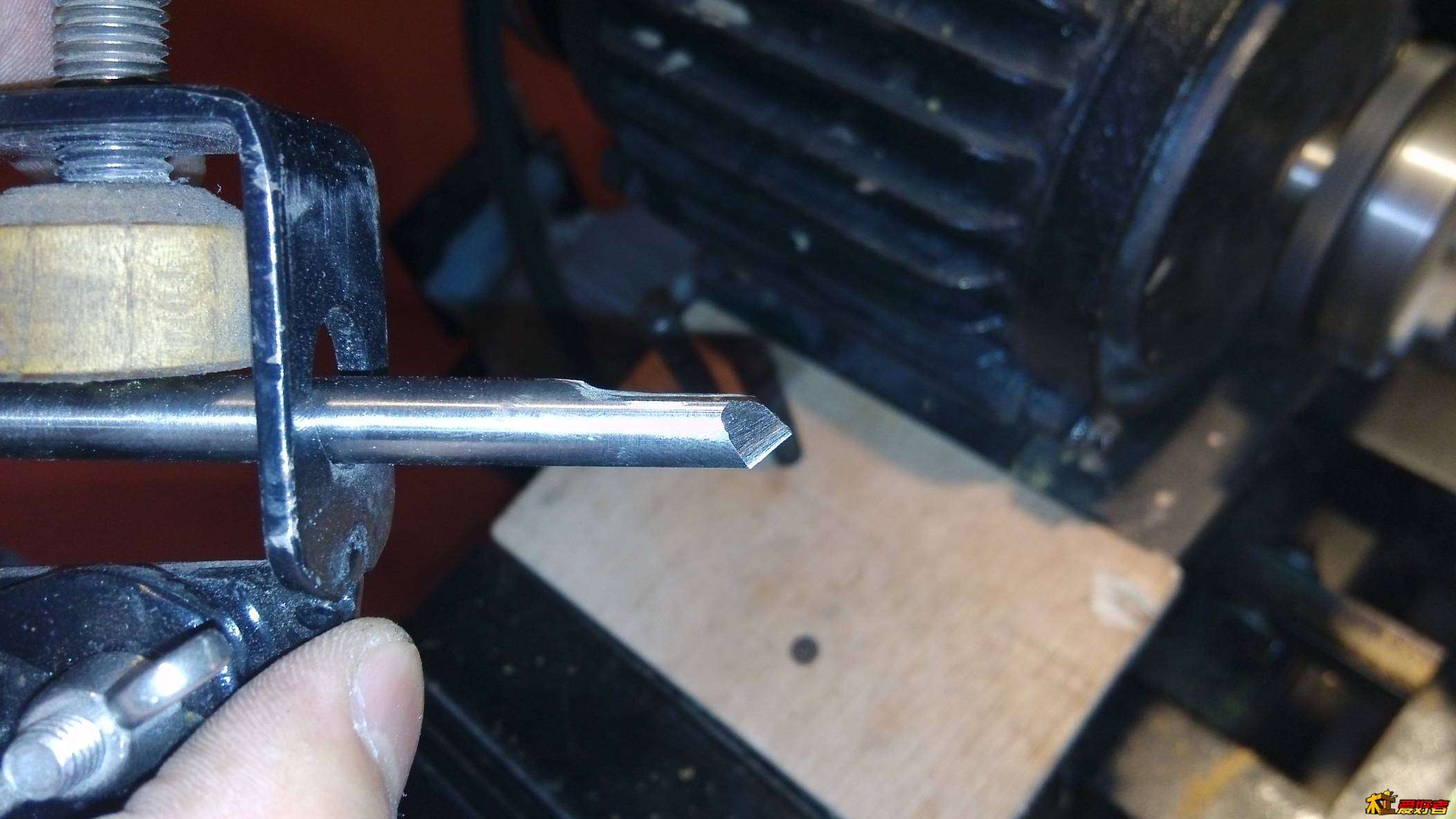

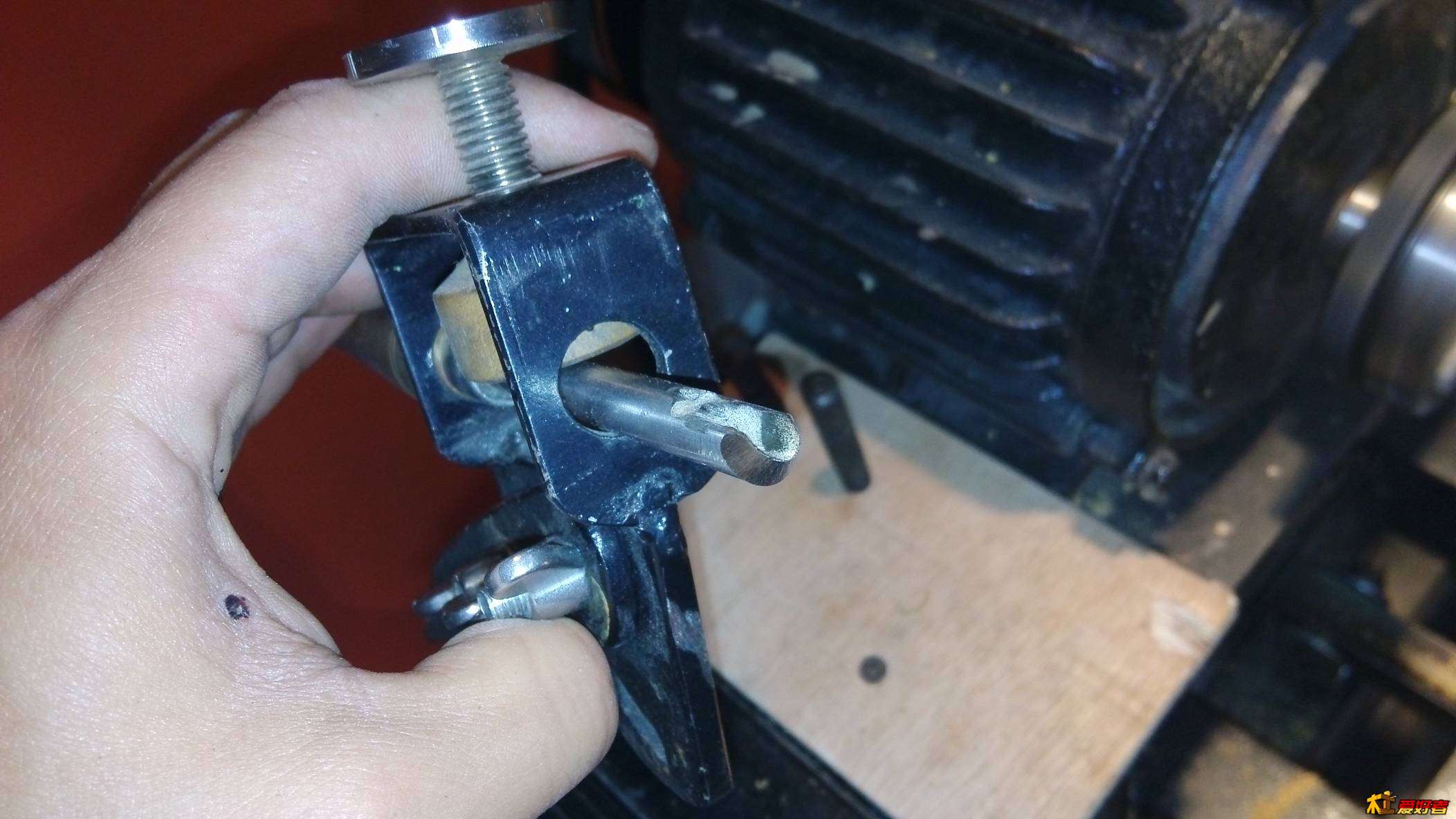

夹刀杆的地方我车了个木饼。

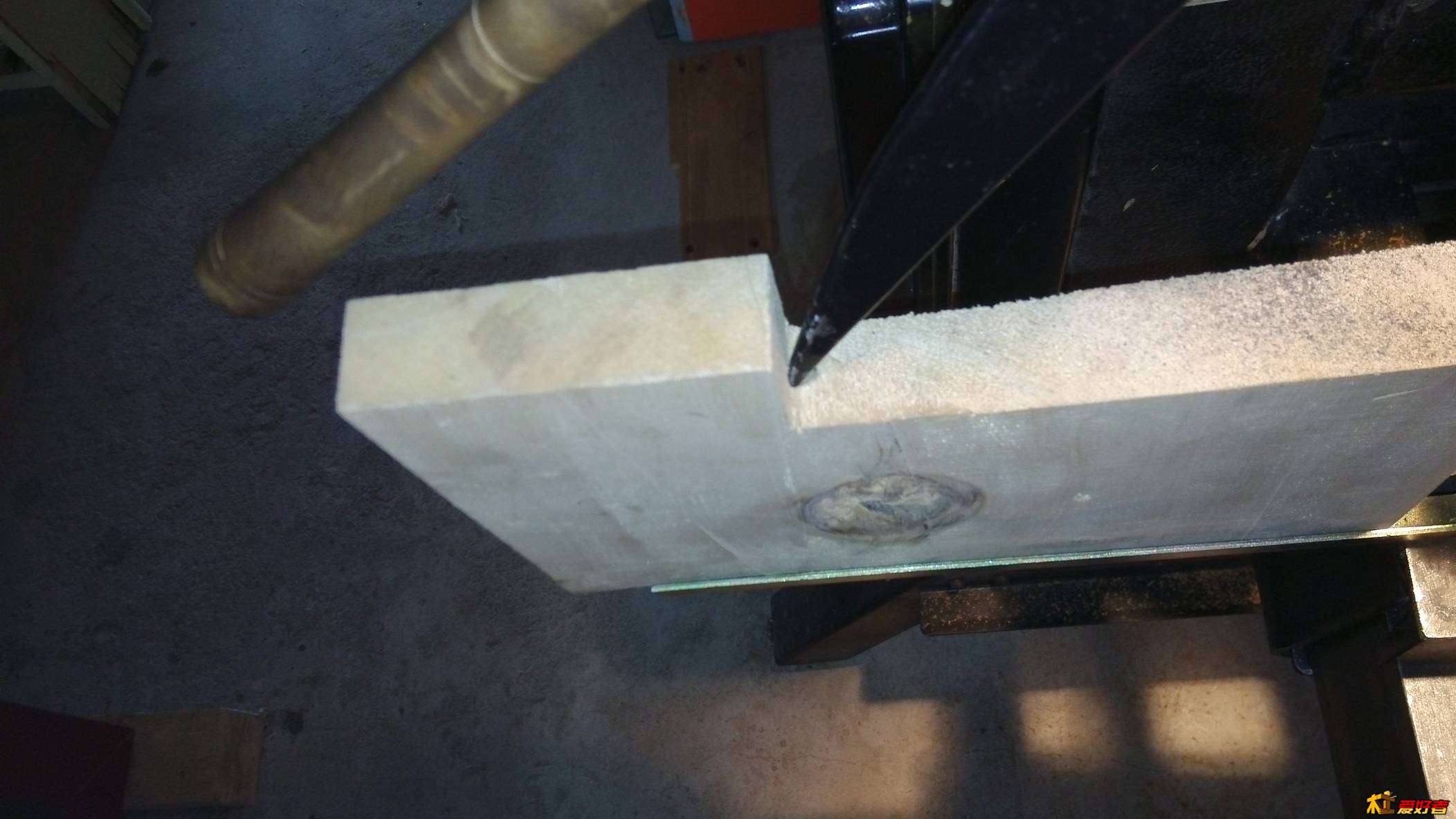

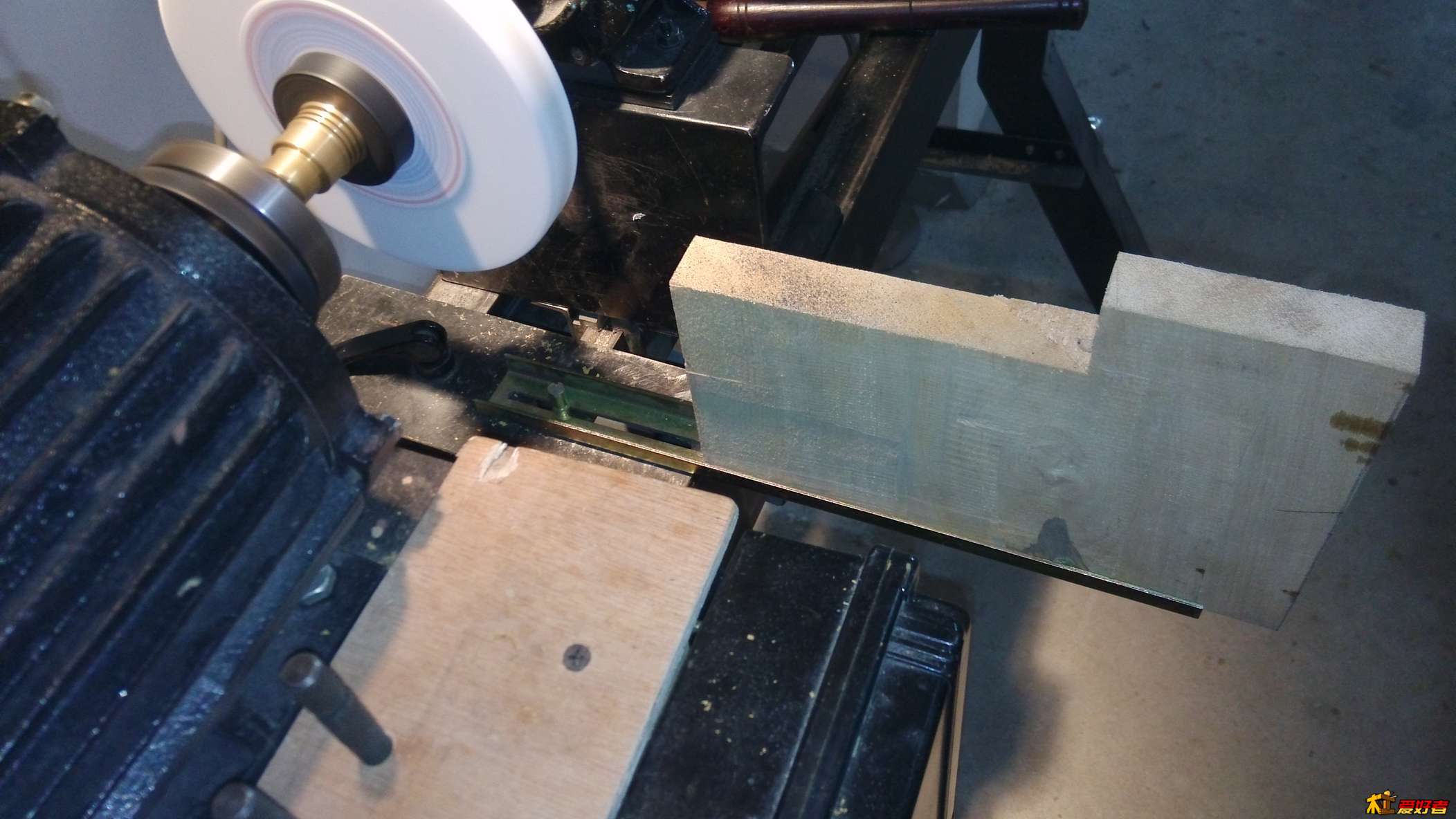

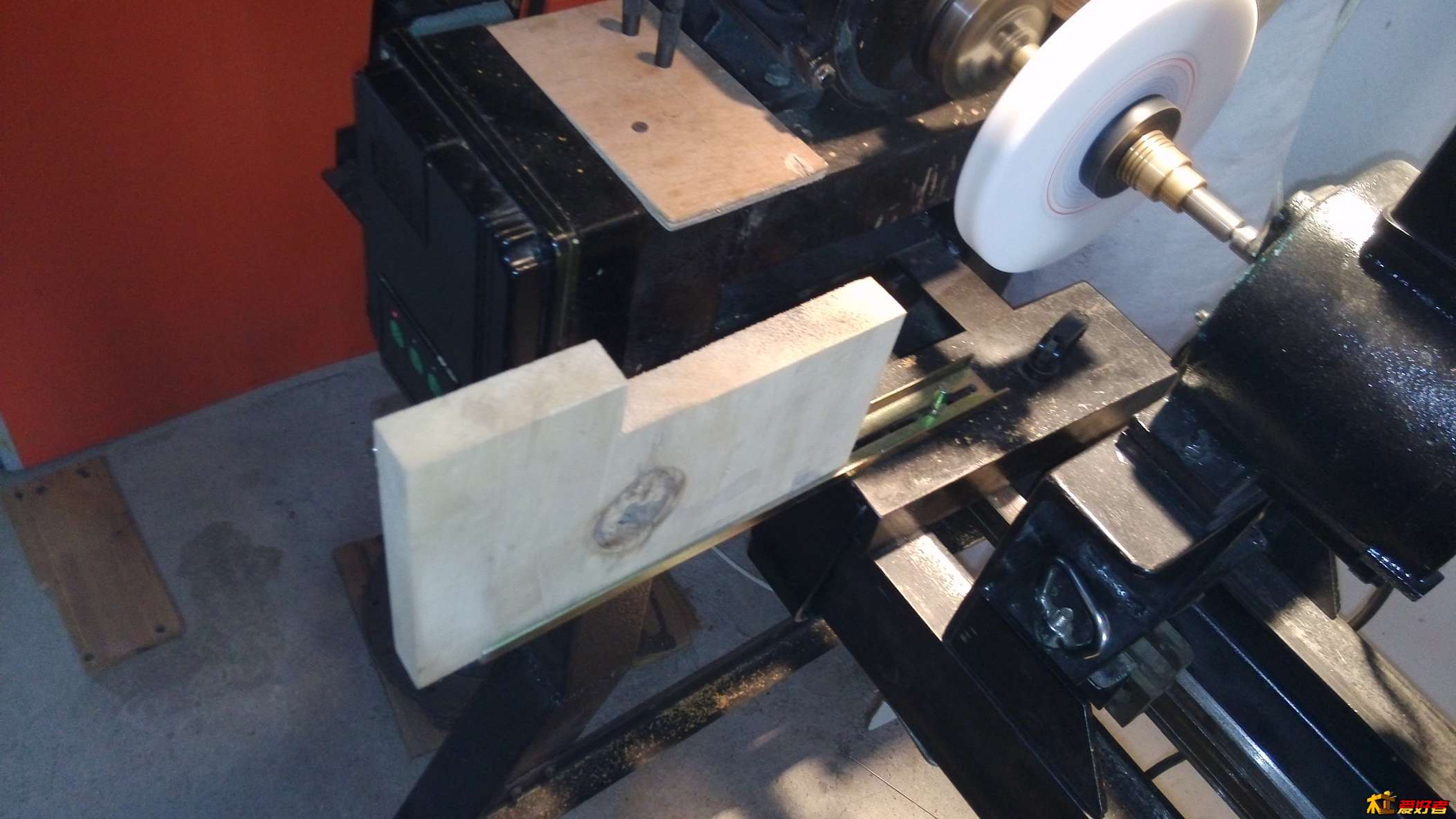

底座是装在车床刀架上的，可以前后移动锁定。结构简单的我都不好意思发制作过程。。。。。

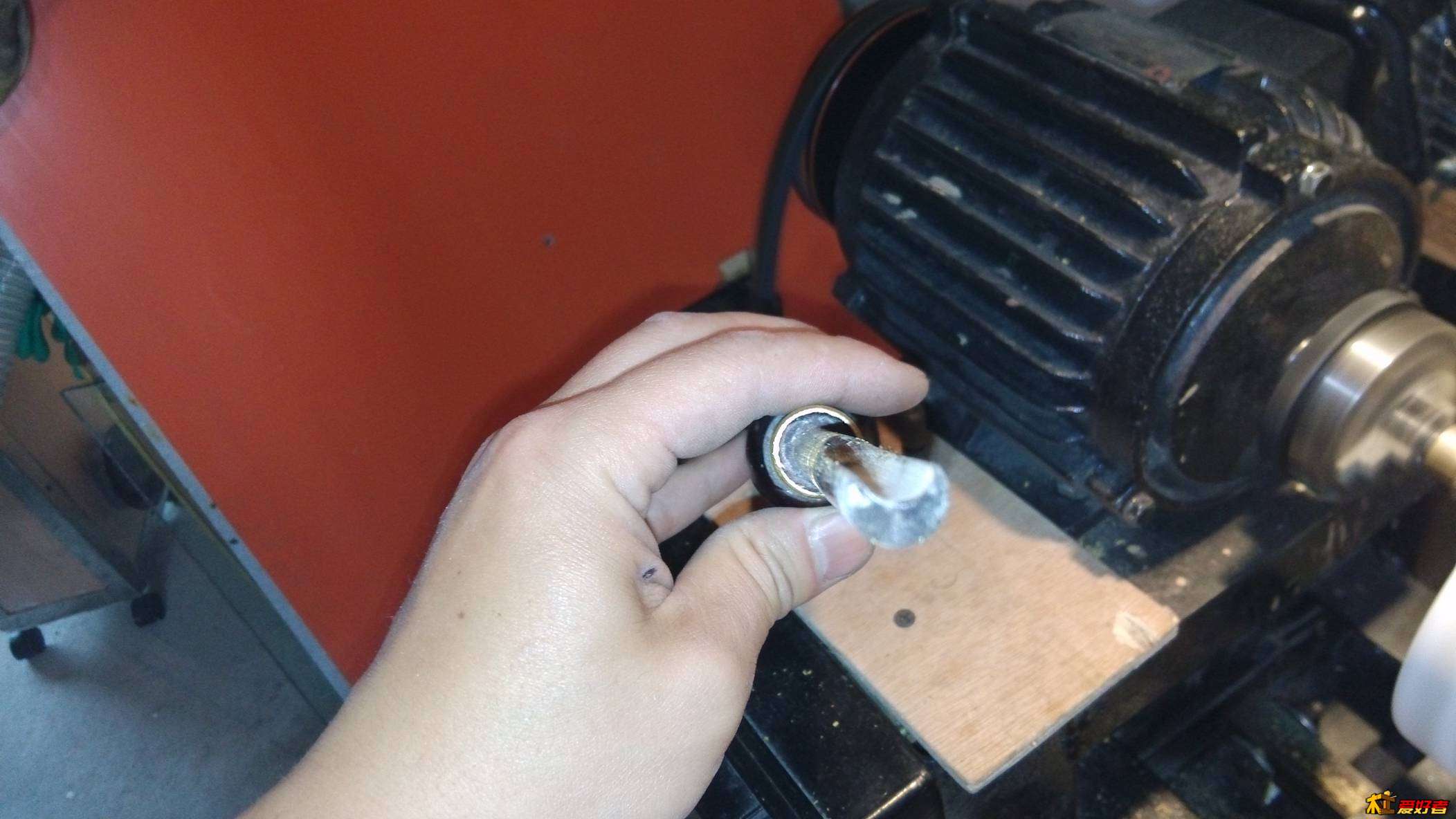

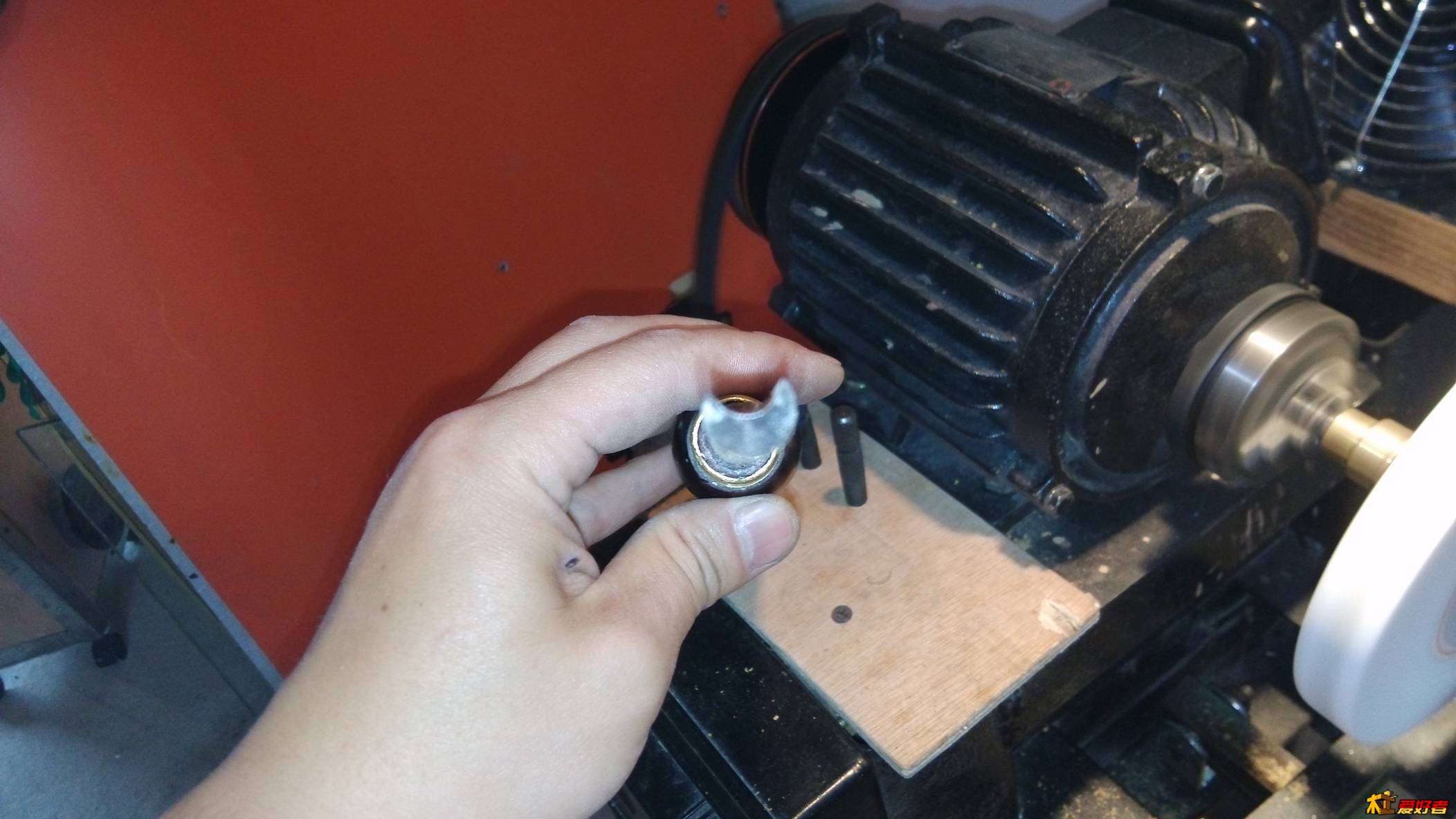

这里有个浅洞，车刀磨刀器就抵在这里

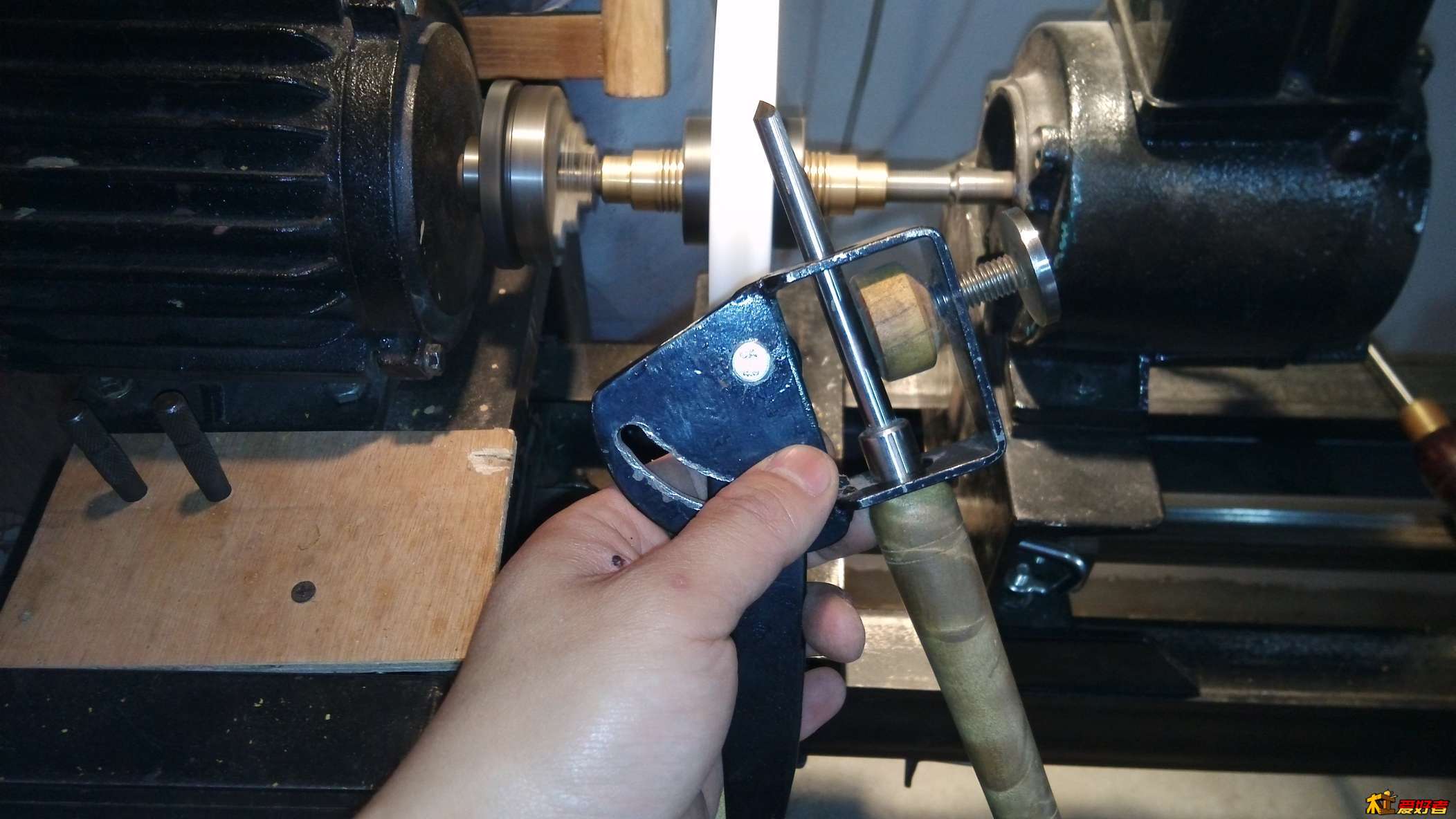

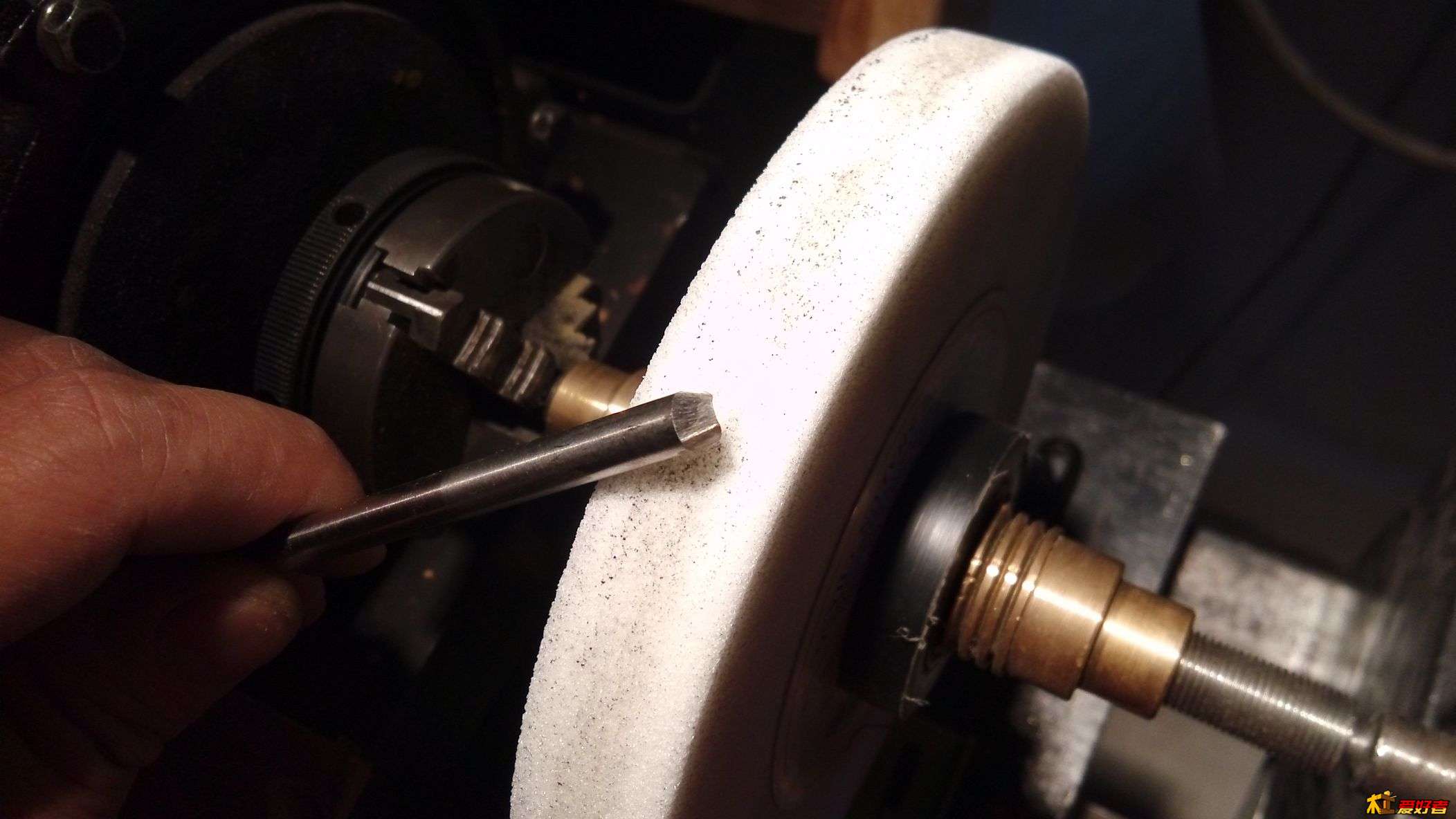

磨刀的时候，先把刀抵在砂轮上对好角度，然后开动砂轮。自制车床的转速调在1400左右。这样就够用了，太快怕不安全。
我是按以下的次序匀速转动磨刀器。   这里要注意的是不要太用力按磨刀器，抵在上面就行了，刀会乱摆，得控制在砂轮中间。这个需要练习一下。

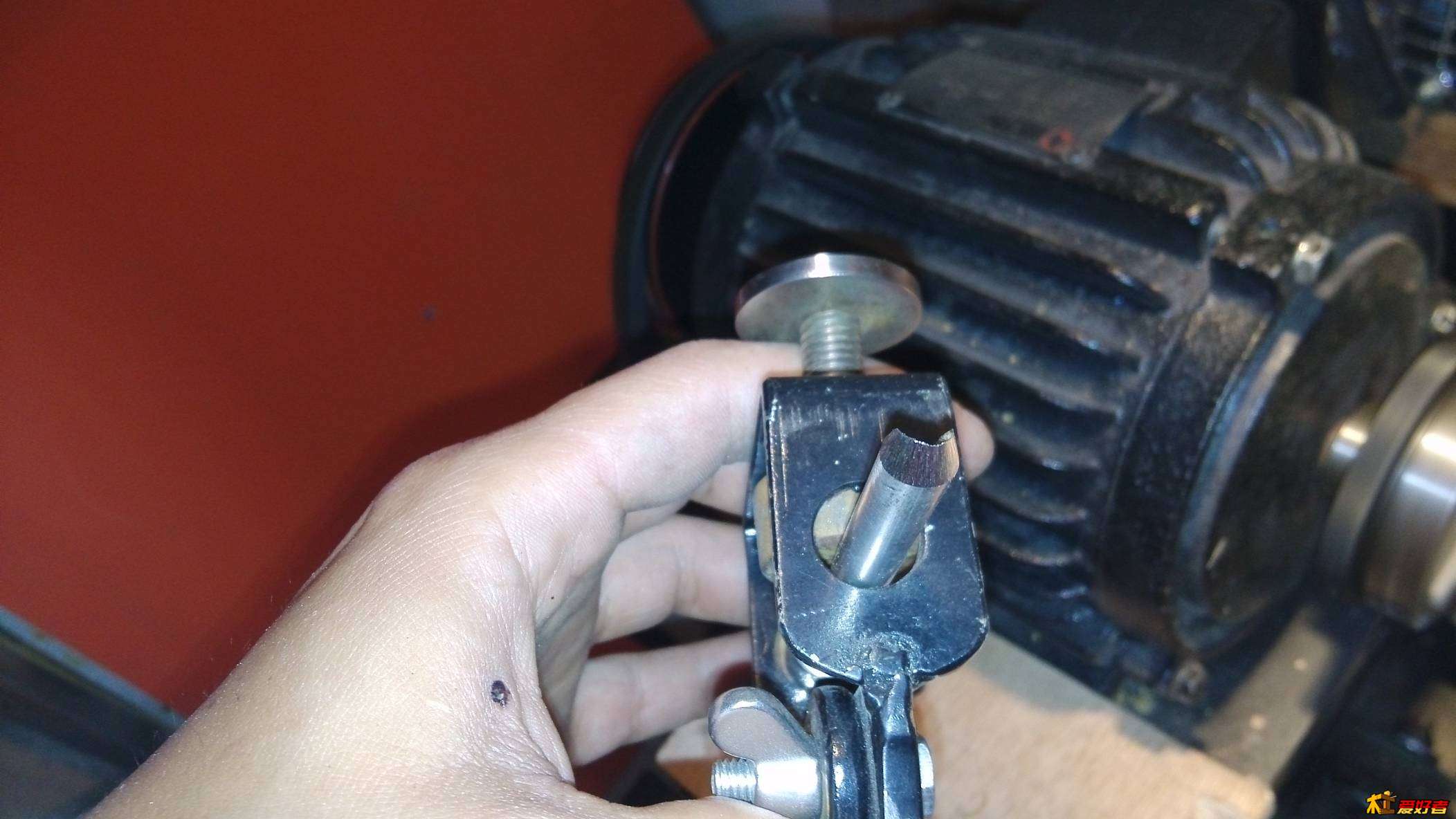

一只要手拍照，做个示意吧

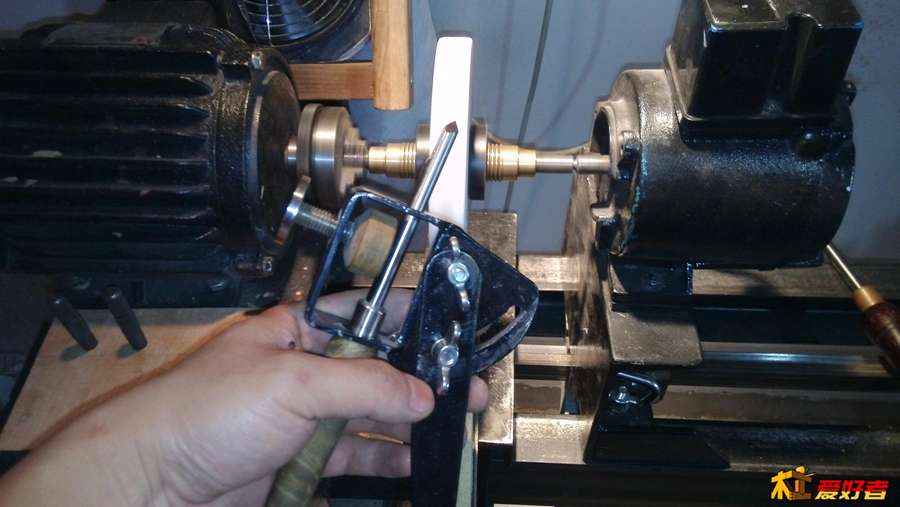

先从左边

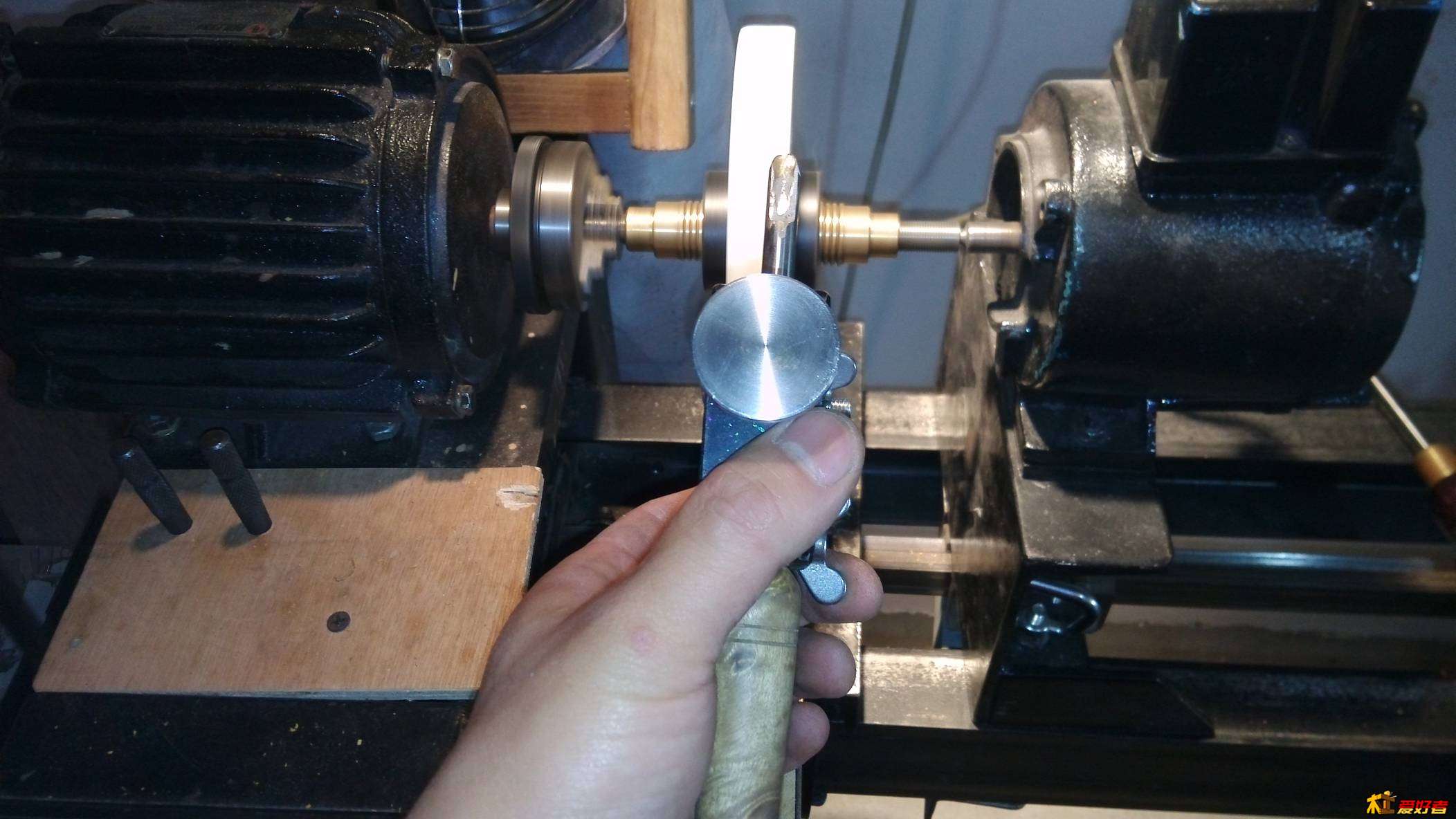

转到中间

转到右边

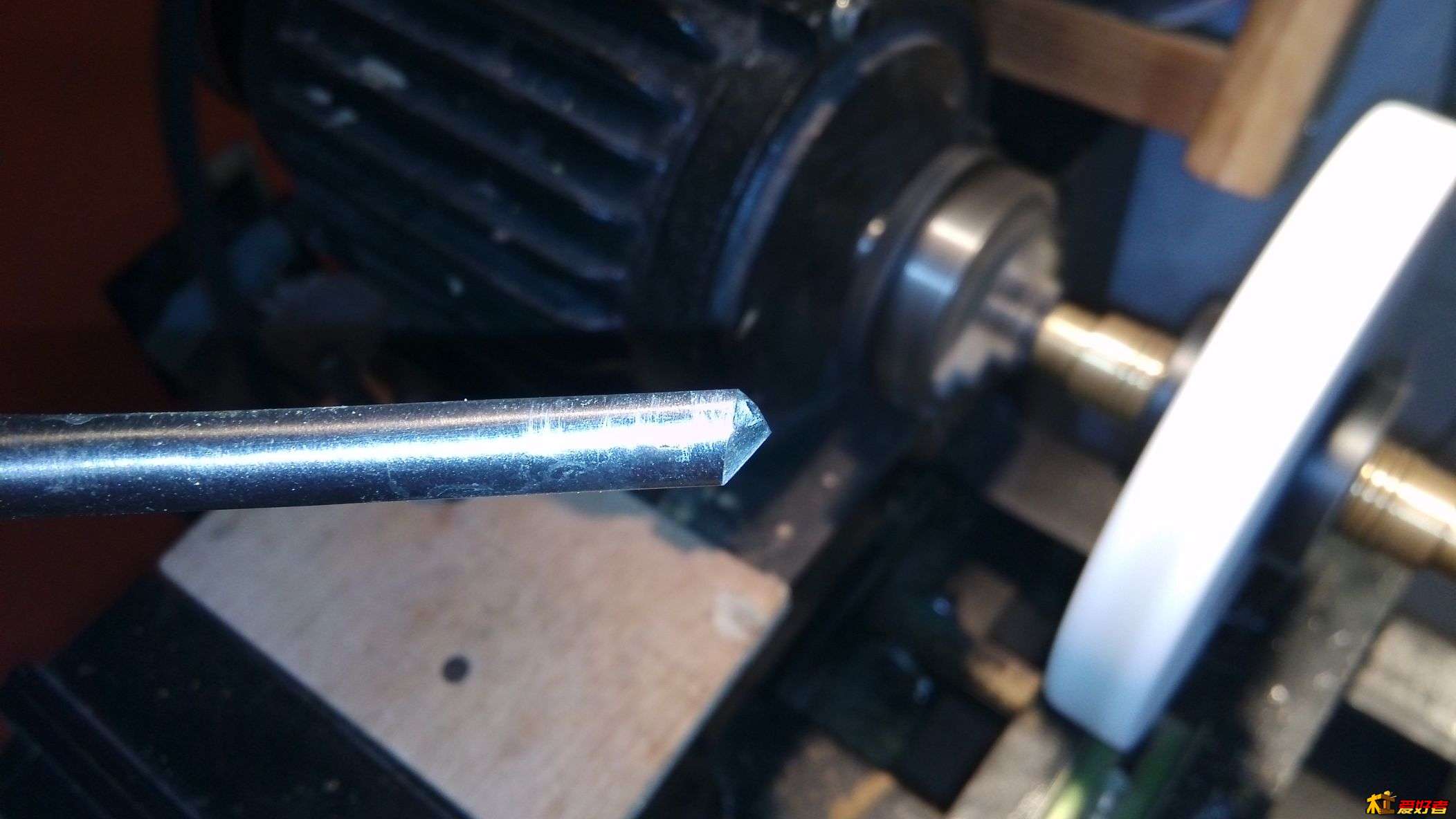

重复两到三遍就磨好了，是能看见圆弧的刃边都有点略卷就行了。再用800砂纸圈成筒修一下，类似磨过凿子背一下刃。我用的是60目的砂轮，懒得再细磨。反正白钢钝的也快。



再磨一把，连装夹带调整磨好，熟练后不要2分钟。

跟我买的半圆刀对比一下。

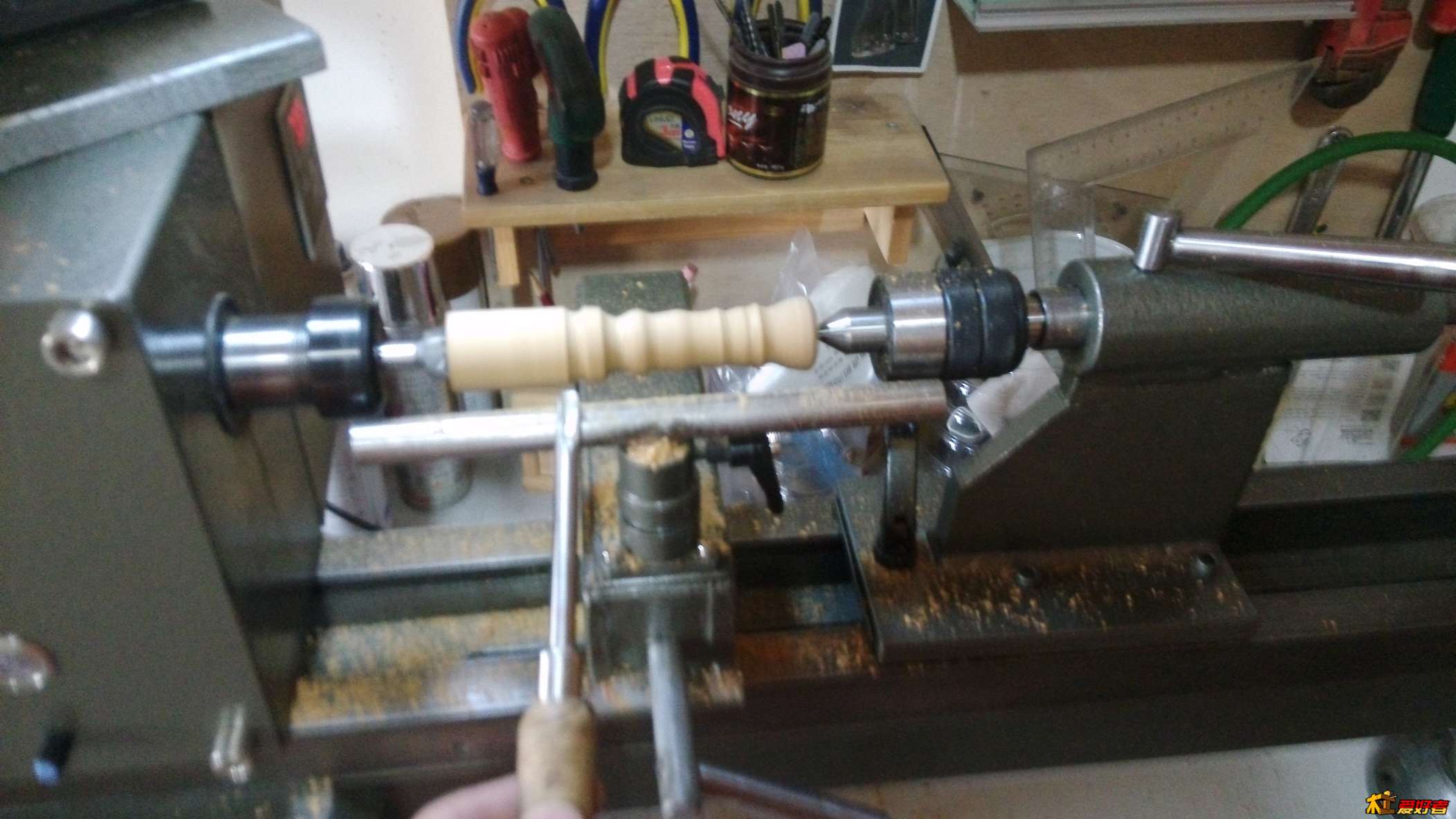

试一下我刚做的车床。

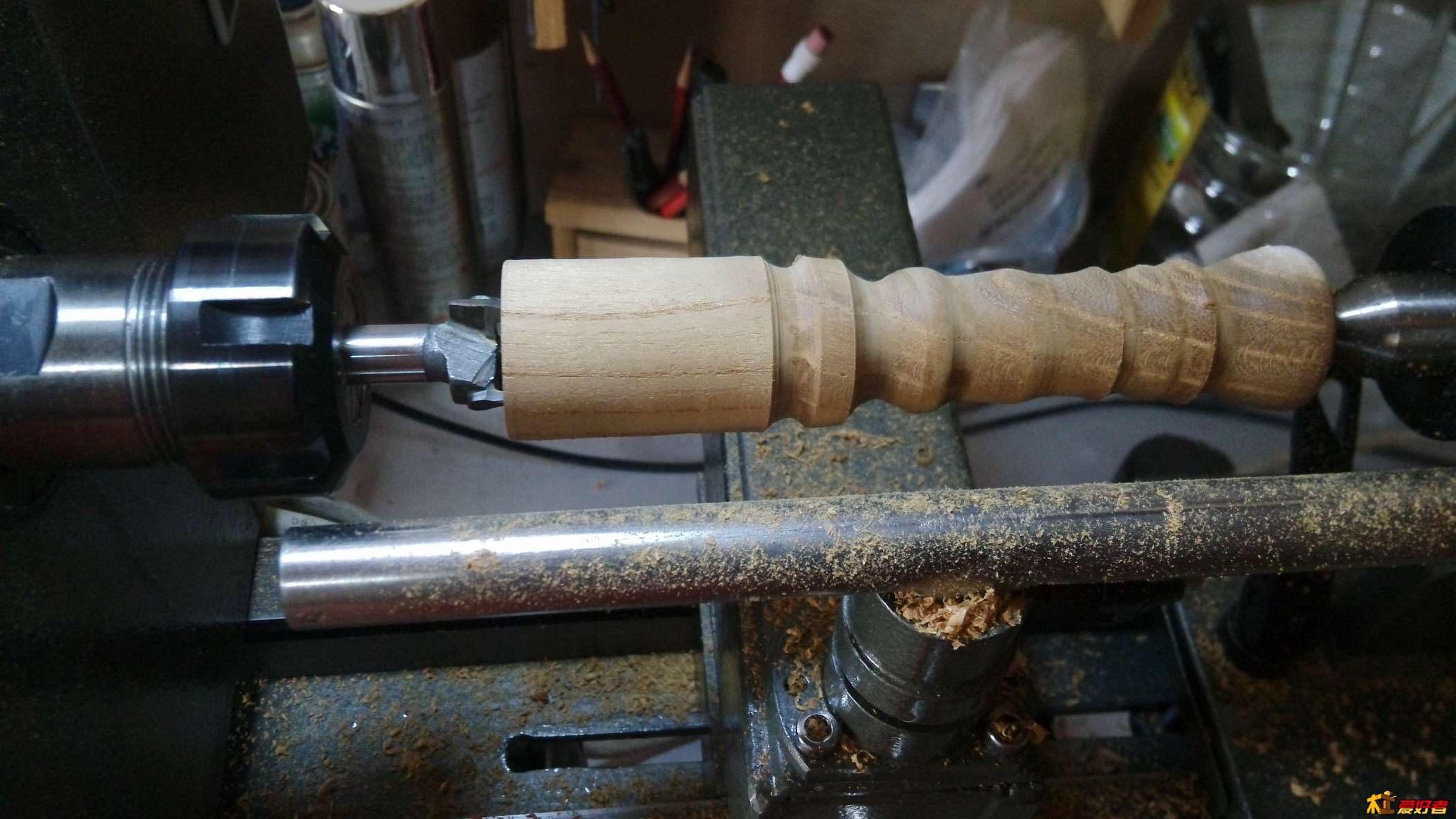

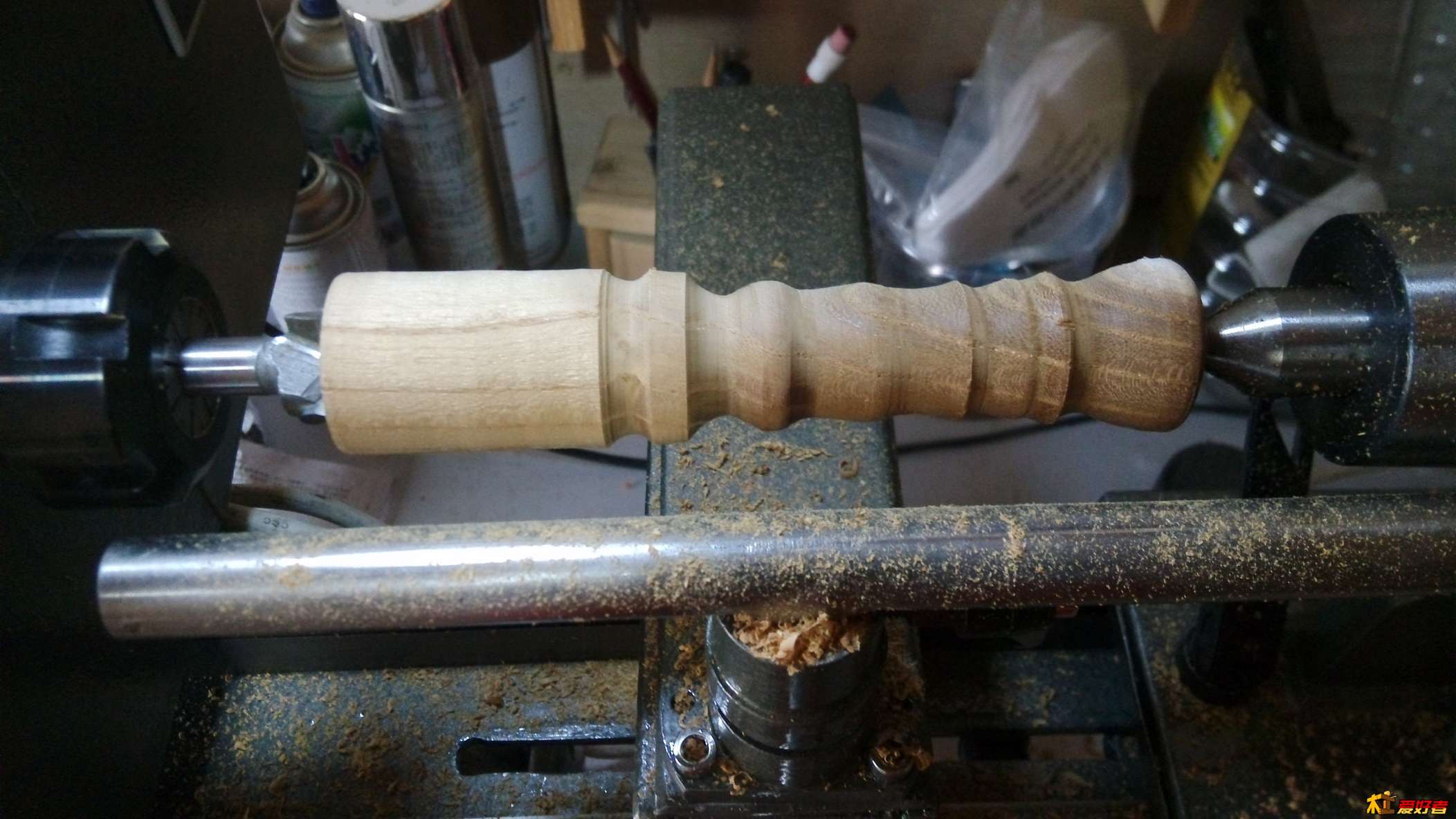

用的刚磨出来的8mm刀，随手车个。。。。。就做锉刀柄吧。材料应该是洋槐树，很容易戗茬的材料，但是车的很光滑。

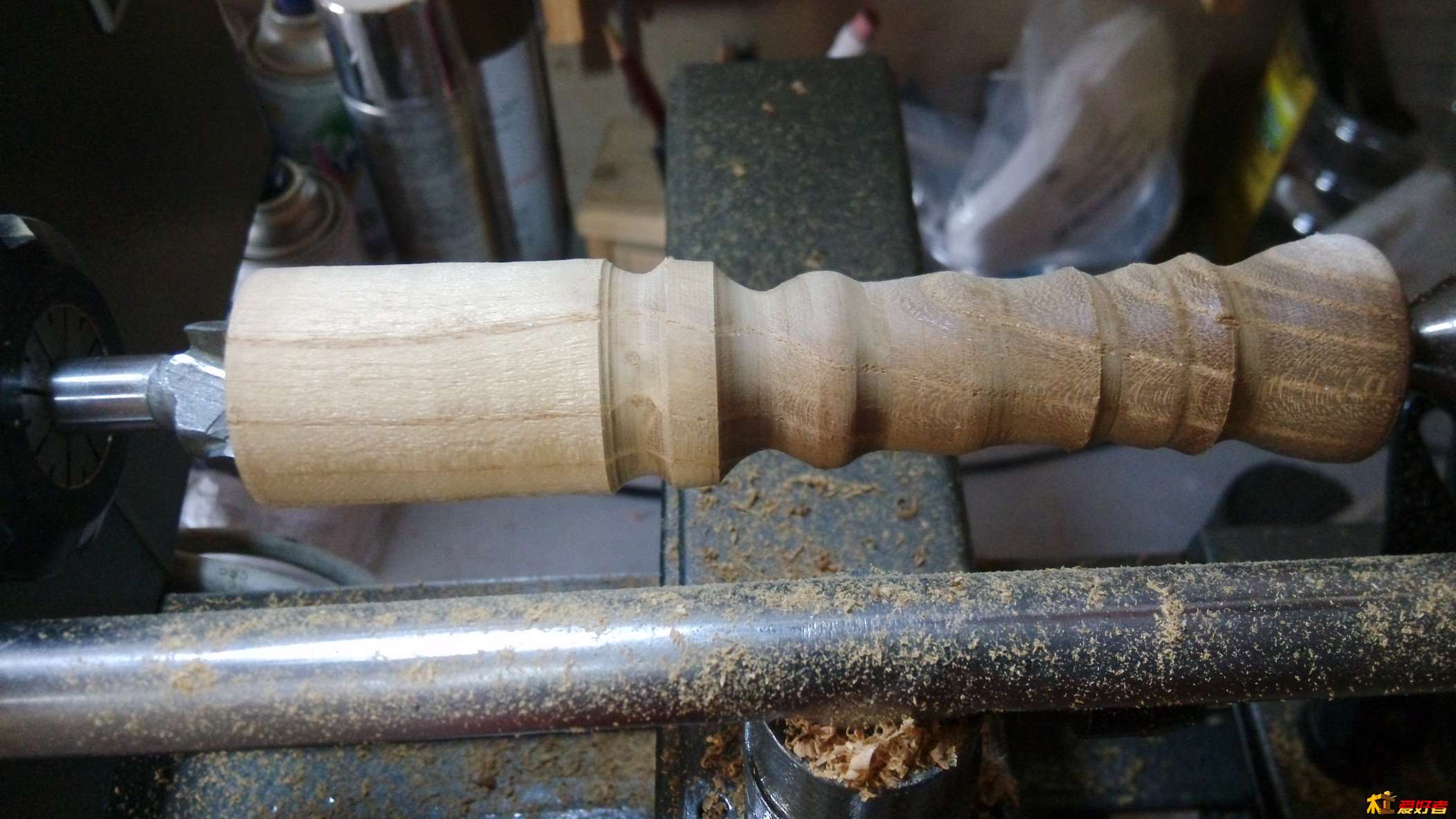

再砂一下就行。

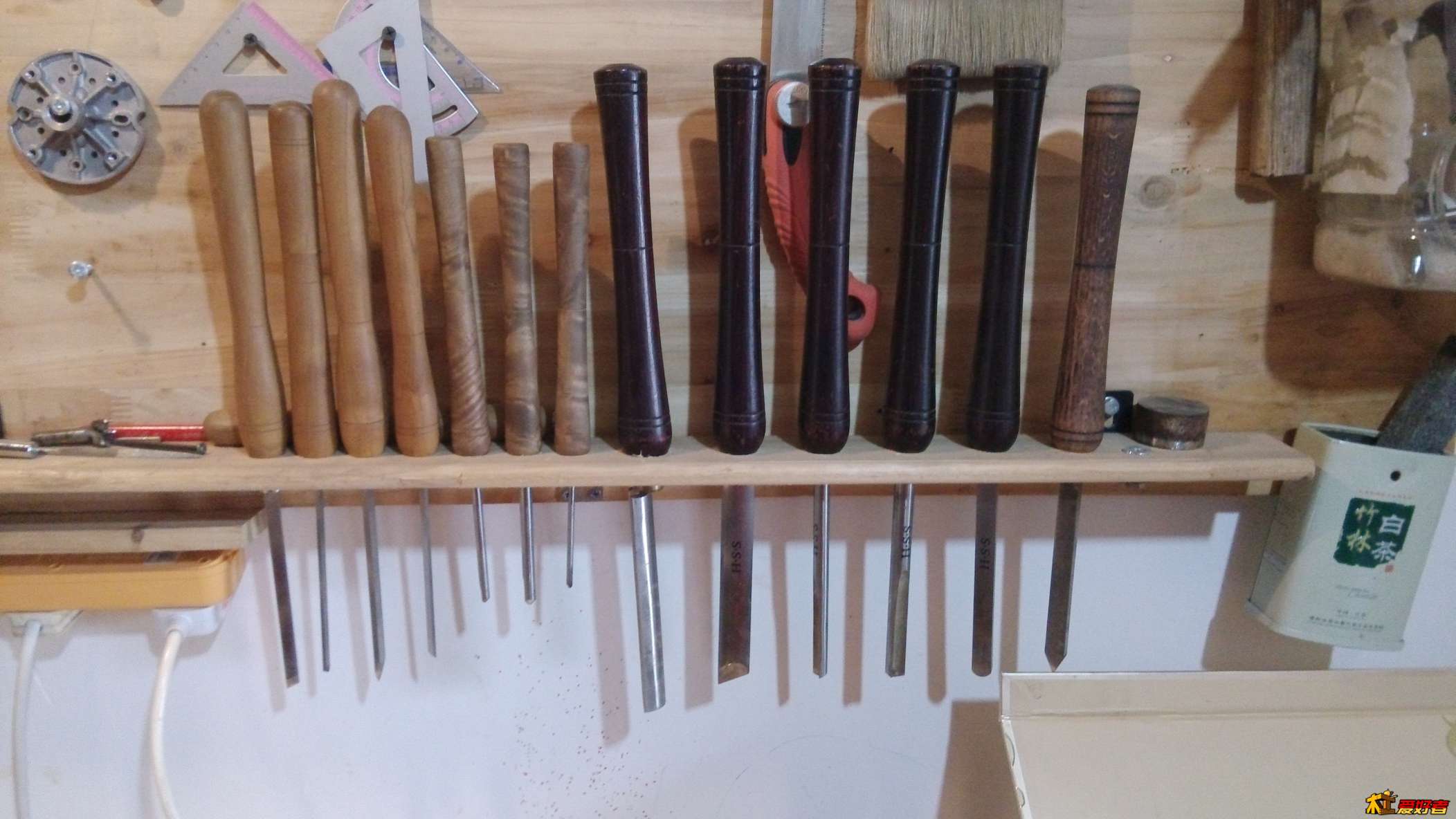

秀一下车刀们




自制车床用起来还是不错的，转起来几乎没什么震动，重量和精度加上锋利的车刀，保证了即使250w的功率加工也很光滑省力。  圆刀架也很好用。

yuan_mu

砂轮没有罩 不担心粉末到处飞？那可都是金属 不好处理

一愚

虽然没大看懂还是要点一个赞

武运长久

危险 小心。。。。。

holyland

yuan_mu 发表于 2014-4-30 19:19
砂轮没有罩 不担心粉末到处飞？那可都是金属 不好处理

      自制的条件有限,但是只需要来回磨两三趟,刀头那点地方产生的金属屑没多点的。

holyland

武运长久 发表于 2014-4-30 21:09
危险 小心。。。。。

感谢提醒。砂轮没罩子看起来的确很危险，有空还是做一个。
不过转速我调到1400，砂轮线速度连额定的一半都没有，用的时候按砂轮机使用规范来还是很安全的。

花落丛间醉想春

床子做的不错，不过既然有这么好的手艺，我不明白为什么磨把刀还要什么架子，我磨车刀、钻头、刨刃什么的都不用磨刀器之类的

11.11

感谢分享{:1_273:} 学习了

CCWPF

顶啊，我还没有车那，学习！

Xiangyi527

学习了，感谢分享

bleaf

专为洒家开的帖子啊~！哈哈，荣幸之极。
今天挺忙，回头再来提问，谢谢！

IG1122

不错的，。。。。。。。。。。。。。。。。。

bleaf

总算闲下来坐一会儿了。顺序提几个问题：

1.这个磨刀器是只为磨半圆刀服务的？斜平精车刀能用它来磨么？理论上应该是可以吧。

2.砂轮旋转方向是否应该和正常工作时相反，即向身体外侧旋转？刀刃和砂轮接触面产生拖刀的效果？感觉这样才不容易戗茬，理解的对吗？

3.看图上你的刀架距离工料的间隙不小，我的刀架距离工料也就3mm左右，但是仍然容易跳刀崩料，也就应该是你说的戗茬。是进刀量太大了的原因还是其他？原以为是刀架不稳，但是现在调整了一些后，刀架锁紧后手掰不动无旷动的感觉啊。

4.我记得你的帖子里发过一个凳面，那么仅有卡盘和顶尖的情况下有没有好方法固定此类平面料，我想做个烟缸或盘子一类的东西，如何固定工料比较靠谱？



问的太多了，有点贪心了哈哈。谢谢！

holyland

bleaf 发表于 2014-5-1 14:46
总算闲下来坐一会儿了。顺序提几个问题：

1.这个磨刀器是只为磨半圆刀服务的？斜平精车刀能用它来磨么？ ...

    很高兴能讨论这些问题，论坛嘛，互相讨论学习才能提高自己。

       1、理论上磨斜刀当然可以，但是这个毕竟不稳定，包括45度的半圆开坯刀。做个稳定的斜面支撑磨起来更安逸。把那个木块切个      我以前认为这种木工用的半圆刀是把前部抵在砂轮上，然后转动刀柄就可以磨出来。实际上这样磨出来的刀并不好用。开凹槽的时候刀有个挖的动作，像这样磨出来的刀两侧的刃口不太好用。    用磨刀器的时候从刀柄的方向看移动的轨迹是一个u形。这样磨出来的弧形刀口才更好用。手工磨还是有难度的，这也是我后来做磨刀器的原因。

     2、砂轮的旋转方向是向下的，所有砂轮机都是这样。磨屑沿着砂轮切线的方向向下飞，如果向身体外侧的话火花就会喷到人的脸上，或扬到空中。我的木块垫这么高是因为自制车床的开关盒碍事，转不过来。。。。。。我带着面罩和口罩磨的。。。正常用的时候要放低点。让火花喷向地下。有条件在底下放个水盆接一下最好，白刚玉和金属的磨屑不是什么好东西。

      3、刀和料我一般保持在10mm之内，尽可能近点。跳刀是什么刀，半圆刀还是斜平刀？斜平刀角度不对很容易跳，但是半圆刀跳就不对了。刀架稳定吗？手和机械的冲击力是不一样的，你那1.5kw的电机的确大了点。
      我觉得圆刀跳刀的原因有
   （1）如果开粗坯时跳，进刀太多。
   （2）什么时候都跳，刀架让刀。
   （3）卡盘即使有跳动，车到圆形后以后，刀放上去也应该是很顺滑的。
  建议在坛里找个集中贴，里面有视频，包括各种刀使用和磨刀。

4.车凳面这类的大圆盘要用法兰盘。螺丝固定凳面，慢速搞到基本圆再高速精修。

bleaf

holyland 发表于 2014-5-1 16:33
很高兴能讨论这些问题，论坛嘛，互相讨论学习才能提高自己。

       1、理论上磨斜刀当然可以，但 ...

半圆开粗坯很爽，基本没跳过，都是在最后修凹槽或者鼓珠的时候偶尔会跳。斜平常跳……
所以车葫芦的时候很痛苦的就是基本大型都完成了，最后一点儿修型时突然跳刀，一个大槽或者大的戗茬……欲哭无泪啊

尾顶如果力量太大，会不会也能影响到工件本身形成跳刀？
