集思广益，DIY抽油烟机(年廿九更新，完工)

evovi

要在墙上打一个大孔切实有点难度，而且要在炉上做一个罩油盖，这样才能罩着来吸。。。。越想越觉得难看。。。

evovi

你还是买一个油烟机算了。。

ac5128865

期待楼主的大作。

朱仔

多谢大家的意见,相信有这意向的木友也会得益的.
其实买一个是最省事的,但一来要很多钱,二来以前用着的那种产品也窝火(其实是我单位自己组装生产的,九十年代,南海很多工厂的家电产品都是拼装的,出产品快嘛,可惜运气不好,后来不生产了,更谈不上搞新产品了),也想试一下自己做的到底是怎样一个东东,能不能用,好不好用,关键还是集油问题,继续参考大家意见!

baishuilhs

在电机前面加个挡板，防止把电机弄脏！

hwshws

0 _% f# H! X$ B: E( Z
我来说说: 1.有个大的集烟罩他主要是解决烟气的收集油气分离.初分要考虑有集油腔,避免漏油.
          2.油烟分离需要一台高压静电分离机(分离后风机就免除的清洗的问题).
# ^5 P2 _9 x) k& J               3.一台大功率的离心式风机(千叶风轮)优势风压大躁声低.功率与体积是正比,需要多大你自己权衡.
               4.可以2台并联或多台并联(单机单烟罩,便于生产集成式安装)
( V( m7 O0 Z# ?- y+ u  d我这些可是专业的流体力学分析结论 其实你自己做成本绝对不比买便宜.在乎性能就要牺牲金钱.6-7千块块可以解决你的问题.
特意说明下 你设计的时候要把烟气的流速考虑好 太快不利于分离油与烟

jeck

╭┘└┘└╮
└┐．．┌┘────╮
9 r' M7 q, j7 V9 e╭┴──┤          ├╮
: B# V2 G* r: b; @$ `7 s8 \( P│ｏ　ｏ│          │ ●
# N- b  ~: T! m" w/ d- A+ V╰─┬─╯          │
          HAPPY 牛 YEAR

TJLH

还是用不锈钢好

向木头致敬

有想法~~i先做出来·大家就跟着来了·

朱仔

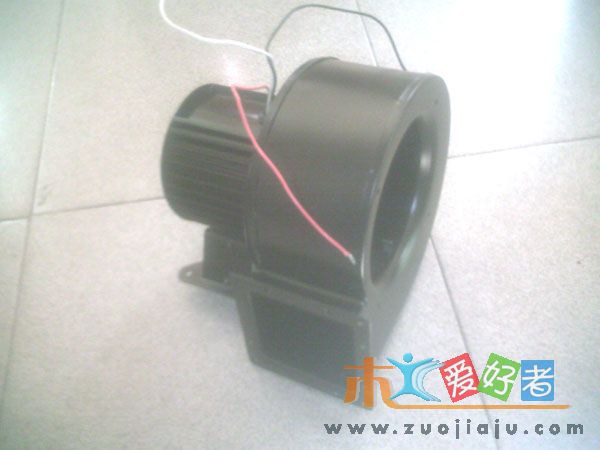

经过权衡，已经买了台大功率（320W）的离心式风机。
为什么要这么大功率呢？因为看中一台180W的，比这台小不少，但噪音差不多，这用这台了。

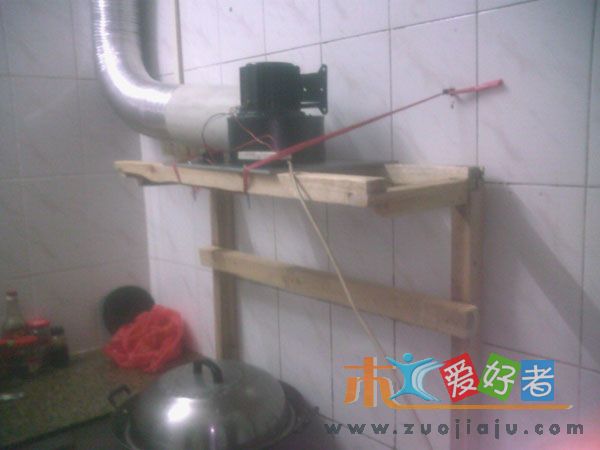

昨晚做好了一个木架子，现在赶着去买东西包装这个架子，图迟点再上。

朱仔

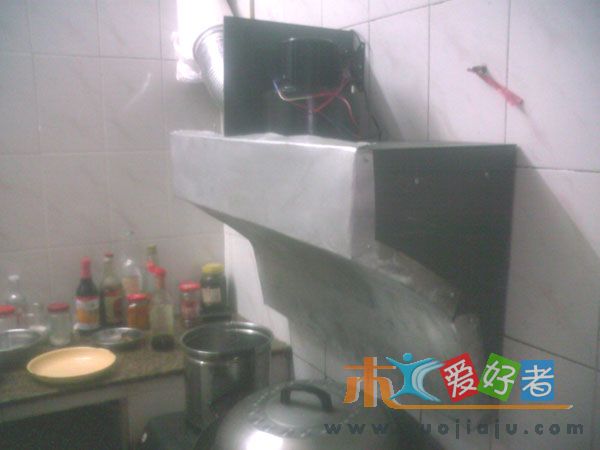

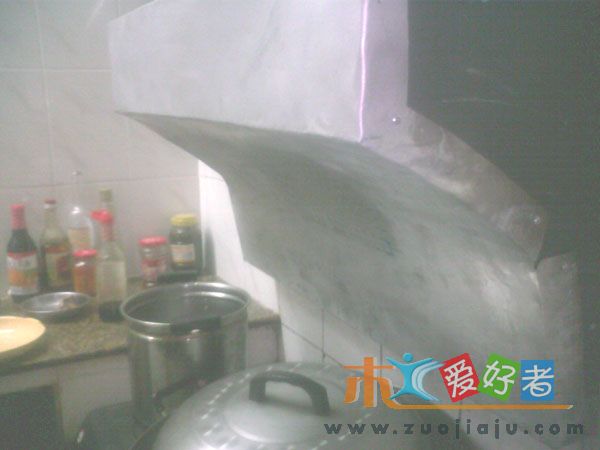

其实好久以前就完工了，只是要等看效果，明天就年三十了，现在把最后的一些图片放上来，供大家评评。
4 U* _0 y* J% @! l* b' V效果看来还是挺好的，风机功率320瓦，声音比想像中小很多，可以接受！
抽油烟效果也行，一般都没有油烟往外跑了。
" E+ S9 h% J6 X; c' {$ k& `
, \) ?) O$ h# B4 B9 s+ |另外，我的油烟过滤器特别棒！
2 T% I" Q( w; d( }9 ~' r* y: E
1 r. \% C7 ], U* F& h6 f
5 t# e4 H) g. V9 u# ?4 J5 ]
5 k! P) ]+ g; t+ P8 U1 O

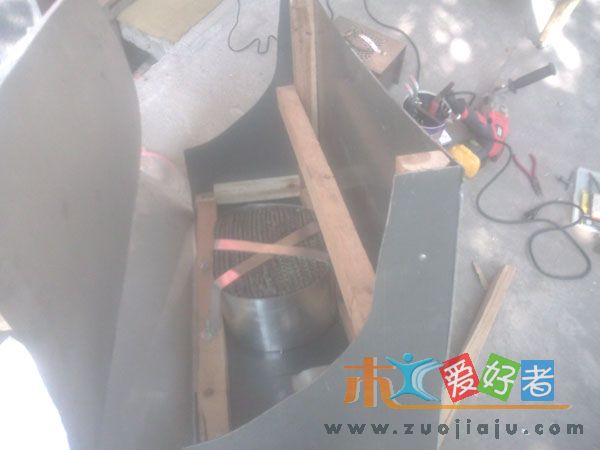

# i- e- u2 ~, W2 e这个内部我采用了不锈钢过滤网，过滤油烟效果很不错。

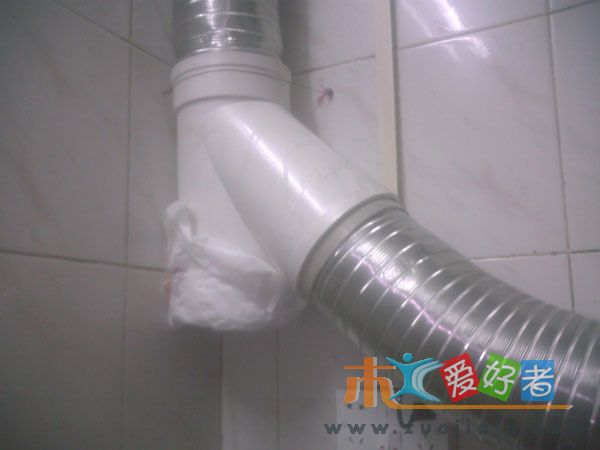

最后，过滤之后的油的收集还要完善，有时间再做，现在这抽油烟机已经正式投入使用了。领导也非常满意！

朱仔

9 L9 B8 @/ u6 S! N2 ~! m 继续

2 F9 Z- W: L1 |5 `, O# O
. u7 Y( G: Z1 F8 Q7 F. B0 b: y

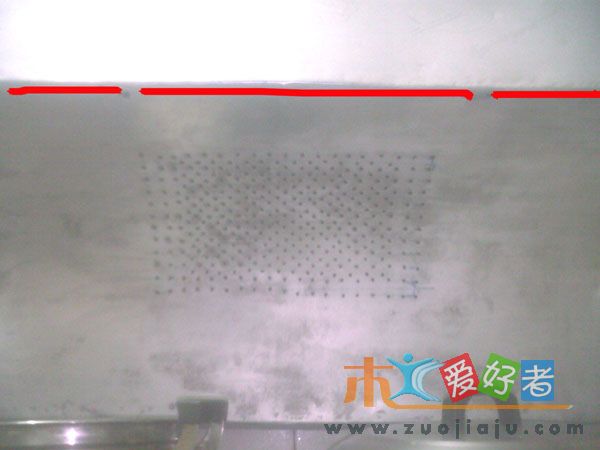

' h+ Y5 F3 J% y油烟过滤漕，手机拍得不太清楚，用红线画出来，在这里开槽，油烟往上跑到这里就被风机吸进去了，不至于继续往上跑。
3 |: n$ m3 u' b1 U

( a0 n' w7 S! a0 c! m虽然已经投入使用，但还没有处理外观，还要继续努力！

朱仔

成本：
风机200元
PVC板＋过滤网＋包装铝板＋烟管约100元
共约300元。主要成本在风机，想省钱可以买功率小点的，把抽油烟机再放低点，效果也不错。

煮鹤

东西不错，肯定比市场上五六百块的效果好。

大米饭

我搞了个28瓦的排风扇,将来电脑扇热或者当微风扇降温,再买了个双立人低端锅子.
