自制木珠抛光打磨机秒杀淘宝上卖数千元的机器，目前经花了5元钱买螺丝

大道至简法自然

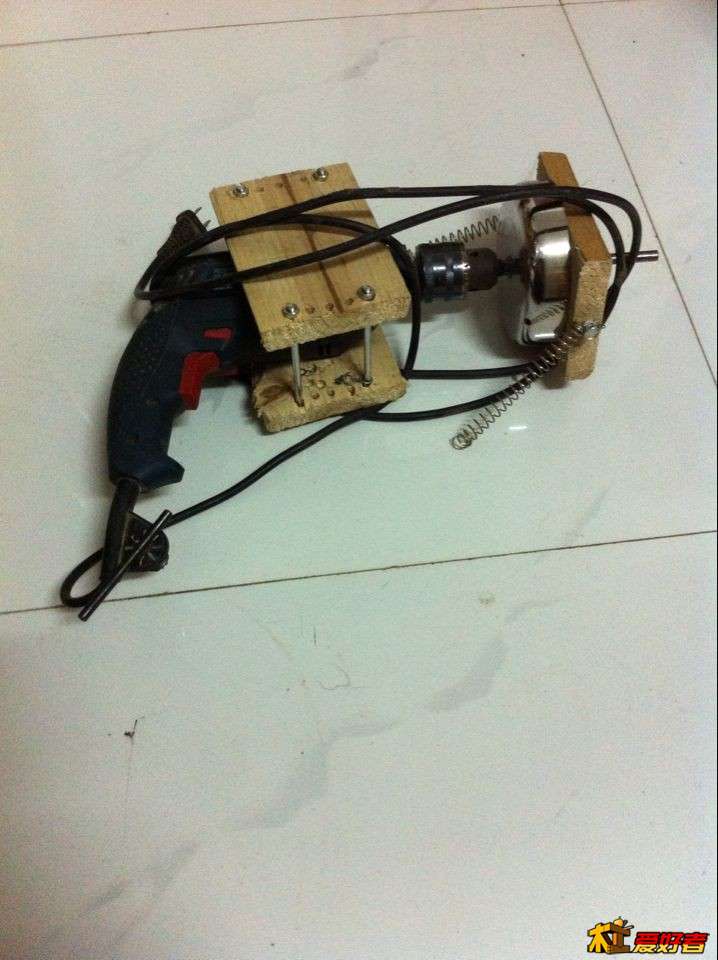

先上自制打磨木珠神器照

大道至简法自然

自由的自由的心 发表于 2014-4-26 00:03
非常好的设计！！！佩服这份琢磨的劲儿！

另一综合型神器各零配件正在路上或即将发出，我这个小神器将会与其他配件到齐后组合起来，敬请关注

大道至简法自然

论坛传图不给力，耐着性子慢慢发{:1_220:}

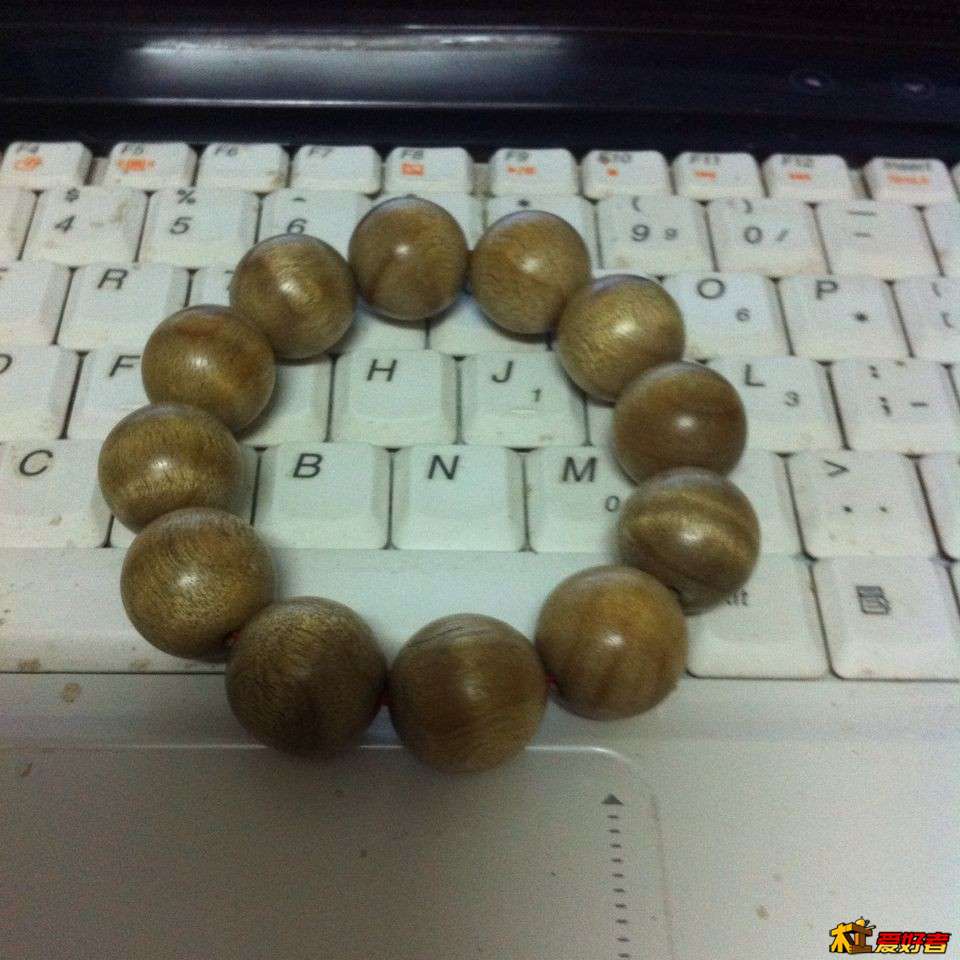

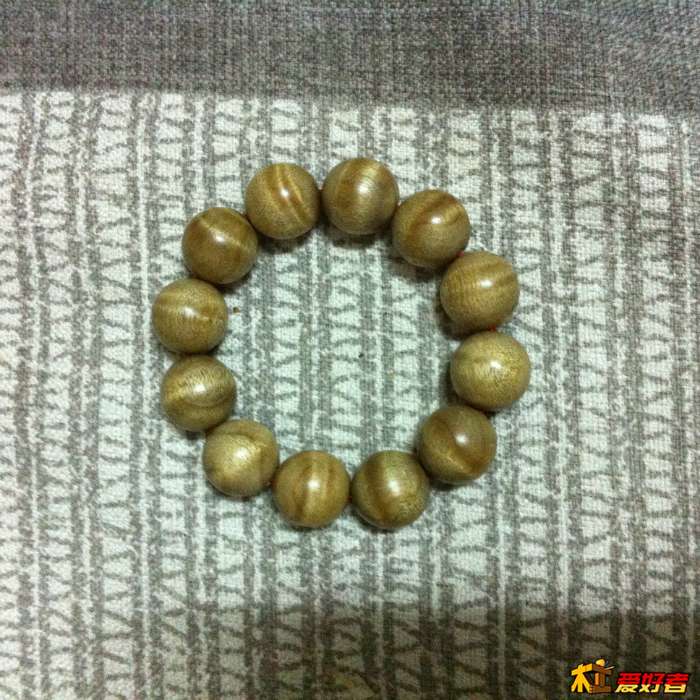

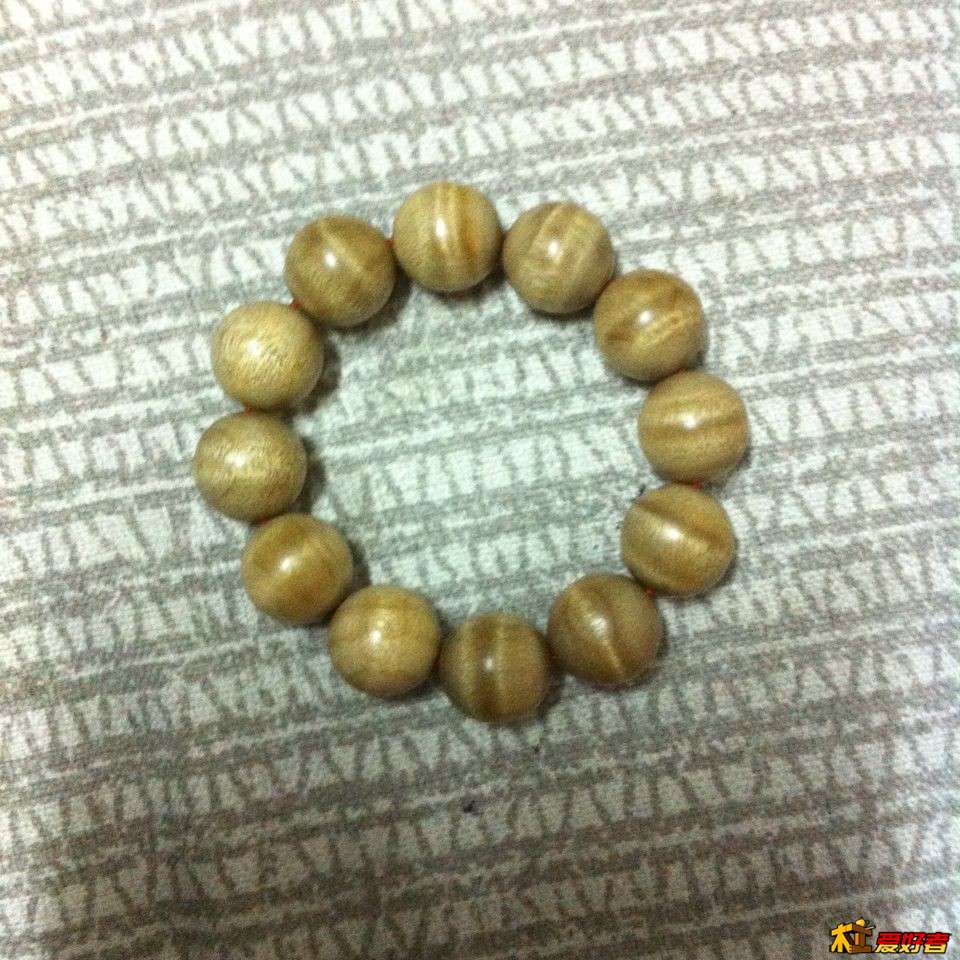

神器打磨珠子成品图，2000目效果

bigeji

拆解分享一下结构

大道至简法自然

再看看视频效果，本来这些珠子是以前做2.0的珠子做坏了的残次品，这次试验决定用这些珠子试试，那知道打磨完这串是我目前手上打磨最好的一串，以前用朋友买的几千的木珠抛光机和一颗颗打磨的都不如这串打磨得好

如果无法播放，请点击此处在新窗口打开

大道至简法自然

bigeji 发表于 2014-4-25 23:45
拆解分享一下结构

正在弄，

大道至简法自然

论坛传图有点差强人意，此贴同步发在百度贴吧，在贴吧打的草稿，心急的朋友可以先看看http://tieba.baidu.com/p/3005603923

大道至简法自然

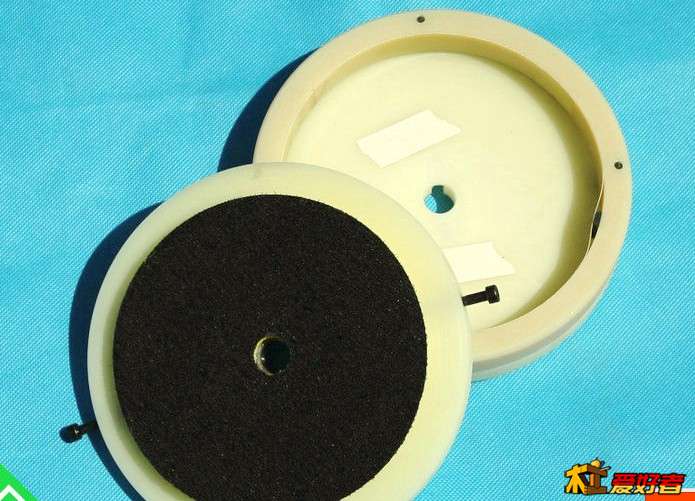

淘宝上卖的全自动木珠打磨机动辄数千元，买上面的配件那套磨盘和轴也得400多元，就一台电机和磨盘组装下打磨效果还差强人意、、、这是淘宝上卖350的磨盘


于是萌发自己做的念头，其实原理很简单，就像搓汤圆似的将木珠搓圆搓光滑，大道至简，正所谓得其机半部论语足以治天下，思考了几天决定动手，不能光想不练，网上卖的木珠打磨机一下要打磨几十颗才行，珠子少了里面接触面少反而无法打磨，于是决定做个袖珍版的打磨十几颗2.0的，刚好一串珠子多几颗备珠即可，再说做珠子经常只找一串的珠子料，一下凑几十颗珠子才能打磨有一定的局限性，如果手工一颗颗的打磨，珠子两头打孔的周围由于温度高容易开裂，且十几颗珠子不能磨得一致圆、、、

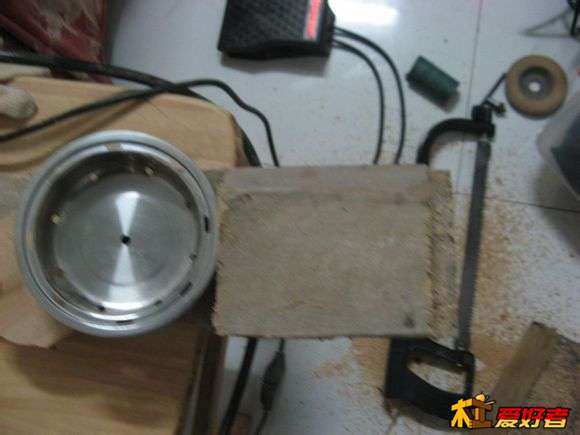

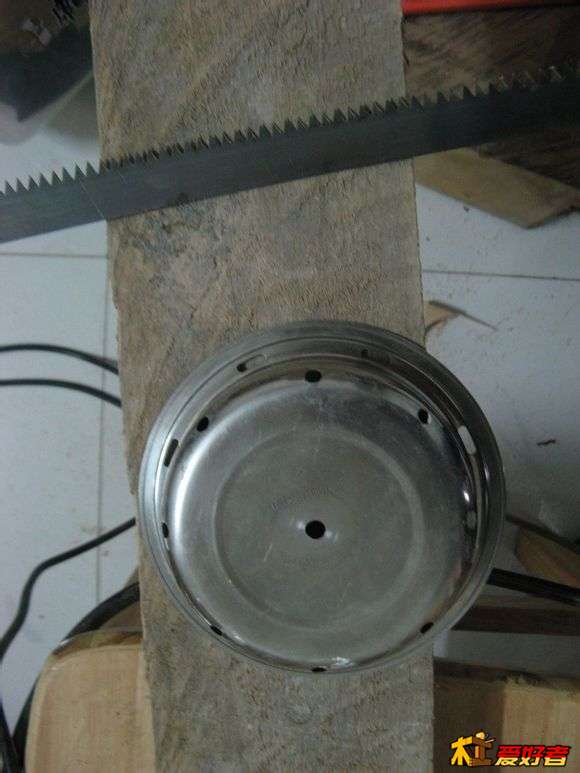

DIY尽量不花钱或少花钱，找周围现有的材料和工具能够实施的，即使实验失败也无多大损失，先找周围合适的材料，排除一些物件后发现一个不锈钢碗不错，于是决定动手，先在碗底中心钻个洞，周围也钻几个孔设想能排灰散热

/xw梦/mg

这么强大的家伙。五体投递啊

大道至简法自然

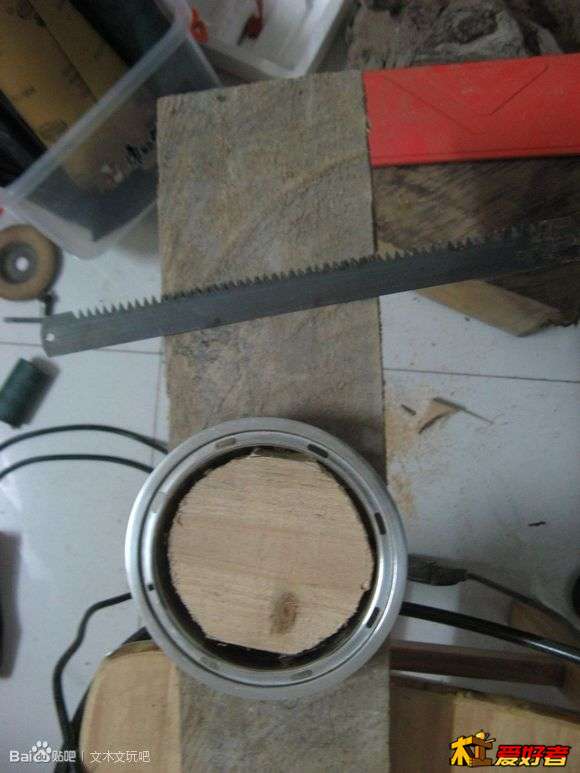

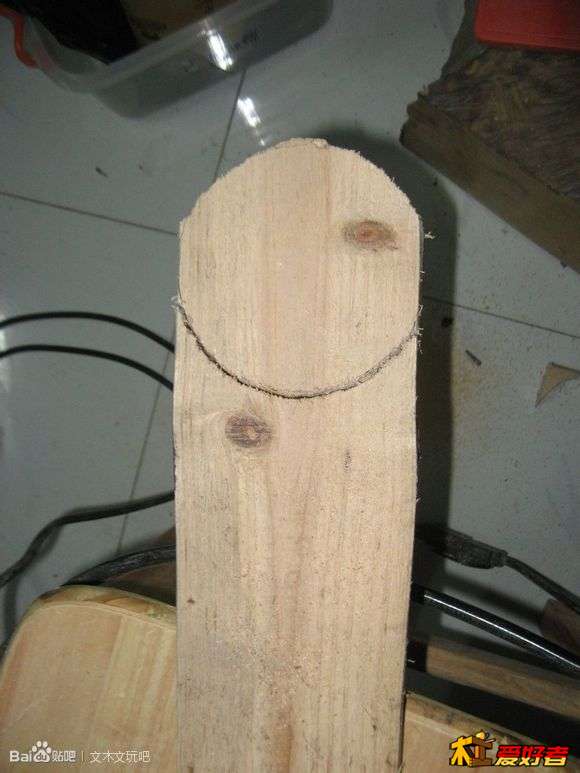

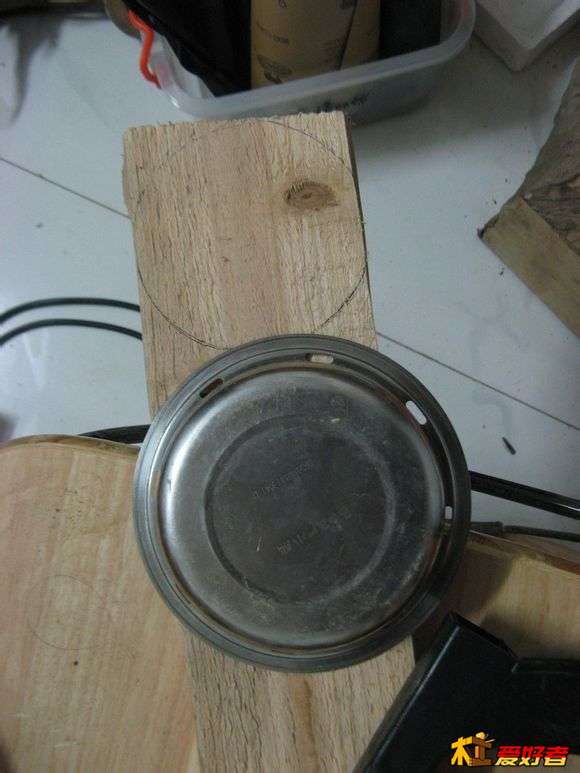

根据碗口的大小锯块木板，准备做上盖的，后来发现另外一个打磨的圆盘贴植绒砂纸的那种，木板就没有用上了

大道至简法自然

中间这根轴是以前搞根雕的朋友那里要的根，轴的一端钻有6毫米的丝孔，用螺丝和螺帽夹住一叠砂纸再紧到轴上装电钻上打磨，我用来改装这个正好合适，真是得来全不费功夫啊

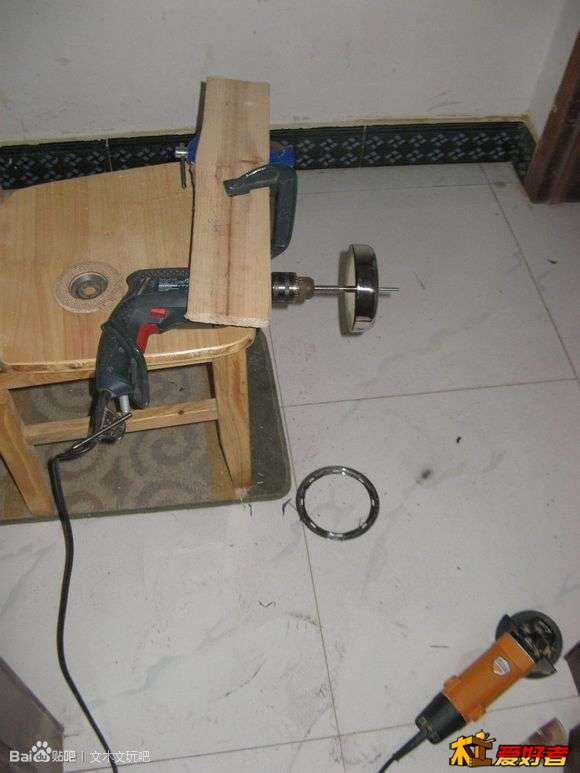

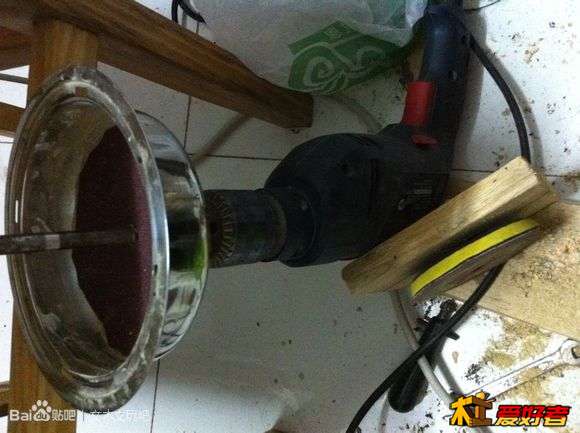

将轴和底盘固定，下面那头卡在电钻上，上面冒出是防止上盖因为离心力被甩出去


底盘解决了，就想法搞上盖了，当看见这个可以粘植绒砂纸上去的东西决定不要原先裁的那块木板做上盖了，这个比底盘虽略微小了点，但是方便粘砂纸，由于这个上面以前是圆的，用锉刀在四周挫得略方，在搞块木板中心钻个大小合适的孔卡住，然后就可以试机了

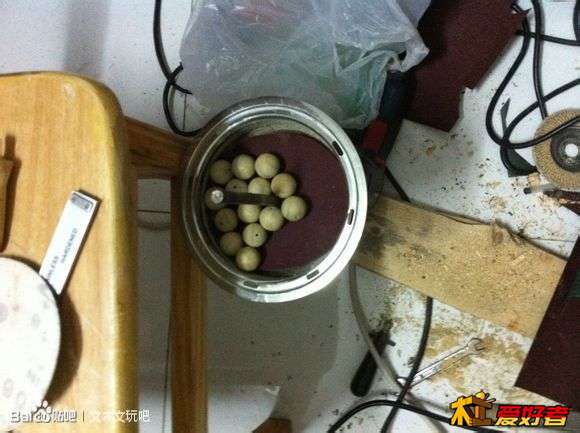

用左手压住上盖，右手启动电钻试机，取出上盖看打磨效果非常不错，一下信心倍增有继续下去的干劲了

zhx1966

赶上直播了。

大道至简法自然

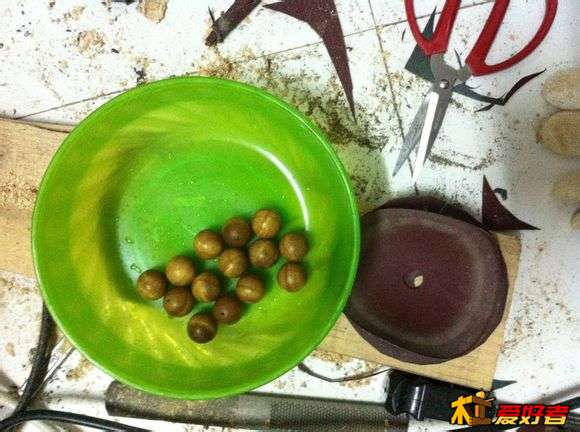

由于昨晚夜深了，只用360目砂纸打磨几十转就停了下来，将木珠用清水洗干净吹风机吹干准备今天继续完善，看砂纸的痕迹可知打磨相当给力

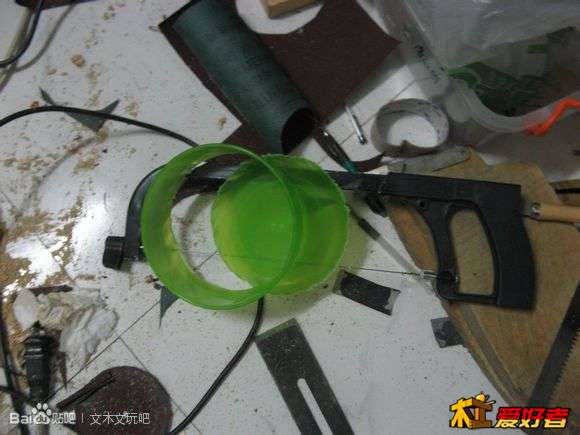

今天决定继续改进（貌似又过了凌晨了，应该叫昨天了）将不锈钢碗口锯掉一些，再给底盘加块底板，开始准备用硬纸壳，但是感觉太软了，于是决定用康师傅方便面的塑胶碗底部做

自由的自由的心

非常好的设计！！！佩服这份琢磨的劲儿！

大道至简法自然

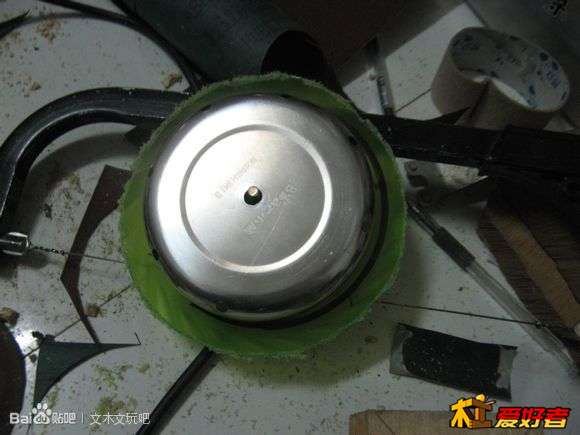

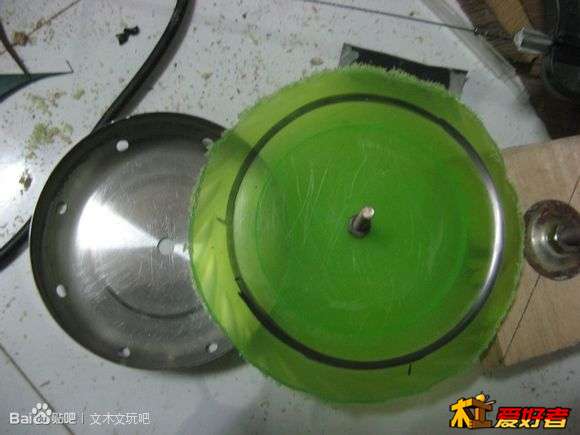

先将底部锯掉，比着不锈钢碗口画个圈

大道至简法自然

/xw梦/mg 发表于 2014-4-25 23:56
这么强大的家伙。五体投递啊

嘿嘿{:1_212:}还没有休息啊
