1.5米裁板－轨道锯DIY

云中帆 · 发表于 2014-4-18 21:20:53

非常期待您的作品

thinkfly · 发表于 2014-4-18 21:48:30

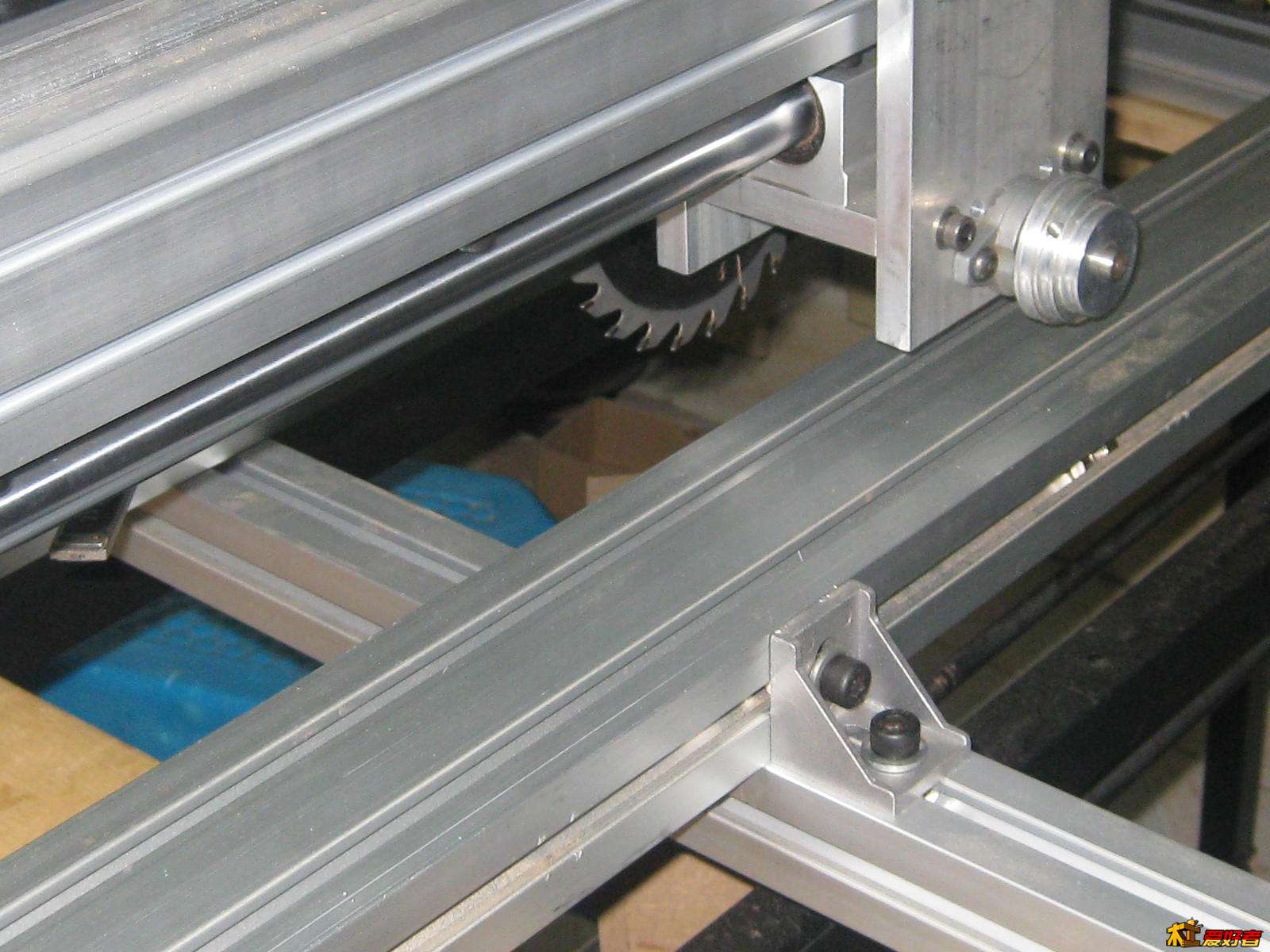

继续装配中，刚调好三根铝材平行。感觉4080的铝材有点偏软，都用60的铝材就好了！！
照片 002.jpg

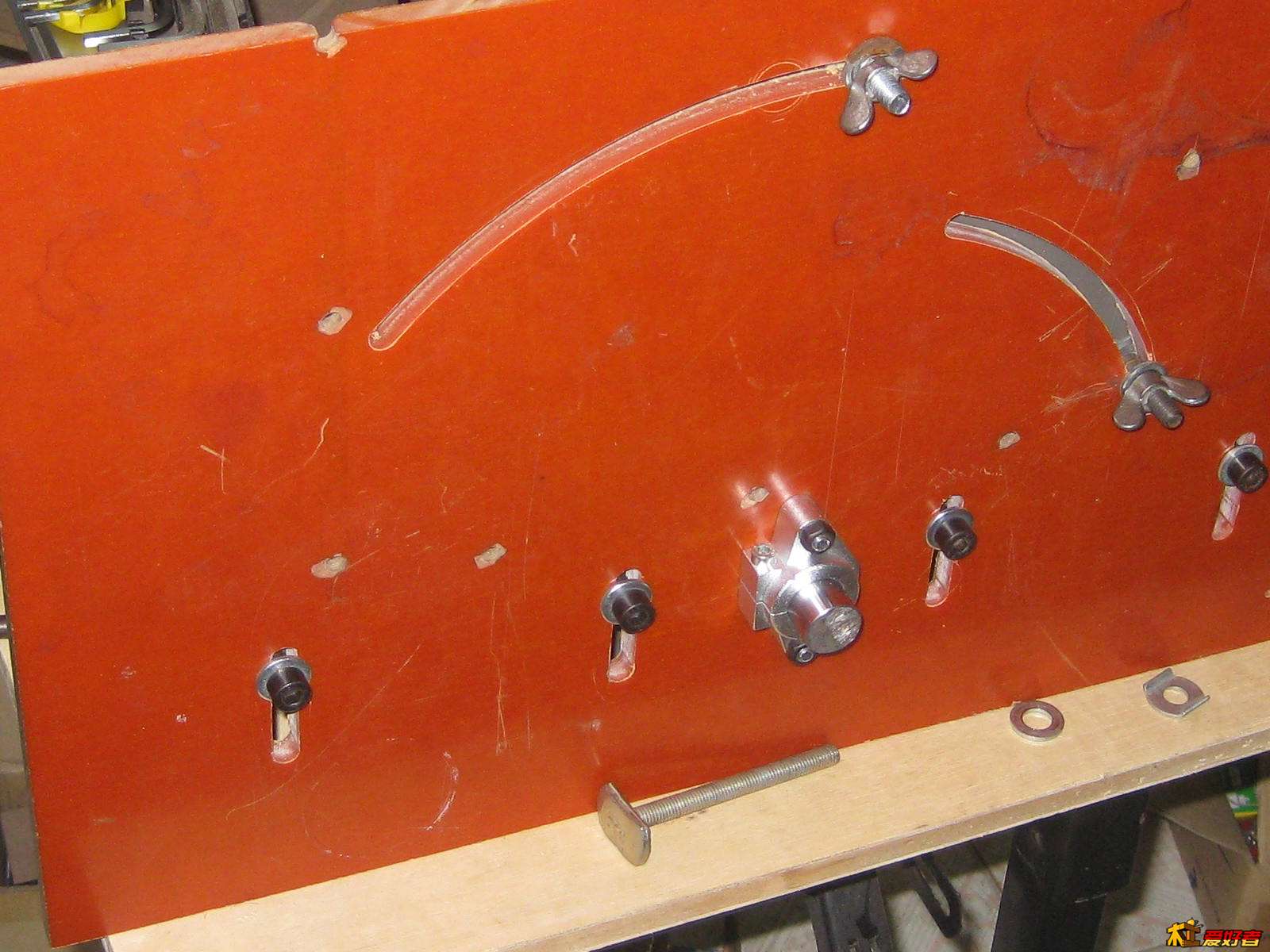

侧板，角度，高度可以调节！其他地方拆下来的电木板！还是偏软了，最好使用10mm以上的钢板，呵呵
照片 003.jpg

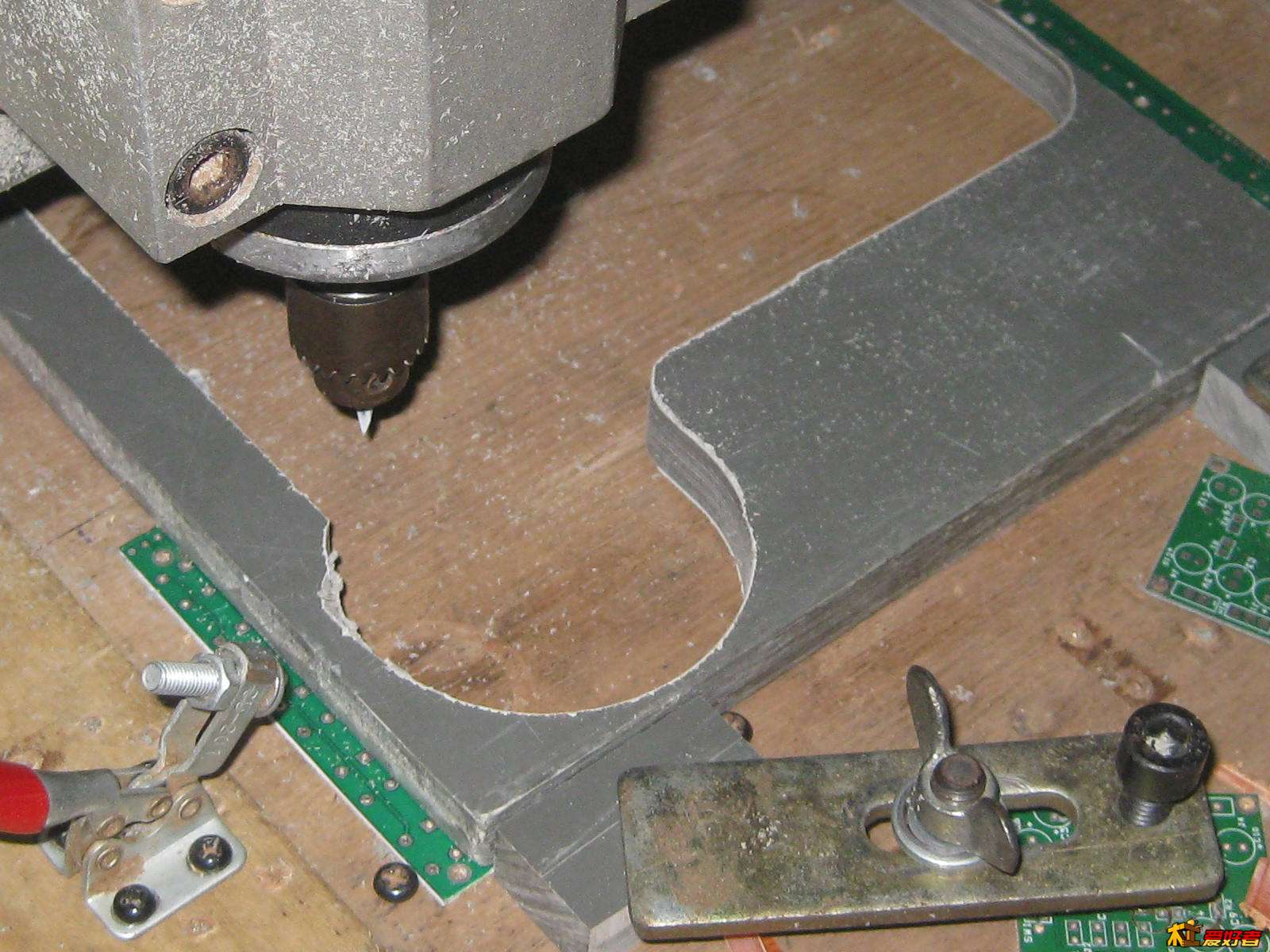

床上功夫是必不可少的工具！！起码是可以验证想法的利器！！
照片 004.jpg

okay · 发表于 2014-4-18 22:00:54

本帖最后由 okay 于 2014-4-18 22:02 编辑

我用圆锯倒装的裁板精度不低啊，0.5mm还是可以保证的，就是调靠山麻烦，如果活多我会做个自动调节靠山的推台锯。
楼主这设计似乎也没解决自动调节靠山问题。

thinkfly · 发表于 2014-4-18 22:22:08

靠山还没搞好，要想靠山出精度的话，我的想法是，步进电机，丝杆，单轴控制器！电园锯倒装，裁小块木板很危险！推大板没精度，而且不能用薄锯片，噪声也大，不适合我用！

爱上制作 · 发表于 2014-4-19 07:39:12

没看懂啊，哈哈哈

穿越流水线 · 发表于 2014-4-19 11:18:33

牛逼，期待完工~~~~~~~~~

thinkfly · 发表于 2014-4-20 18:10:43

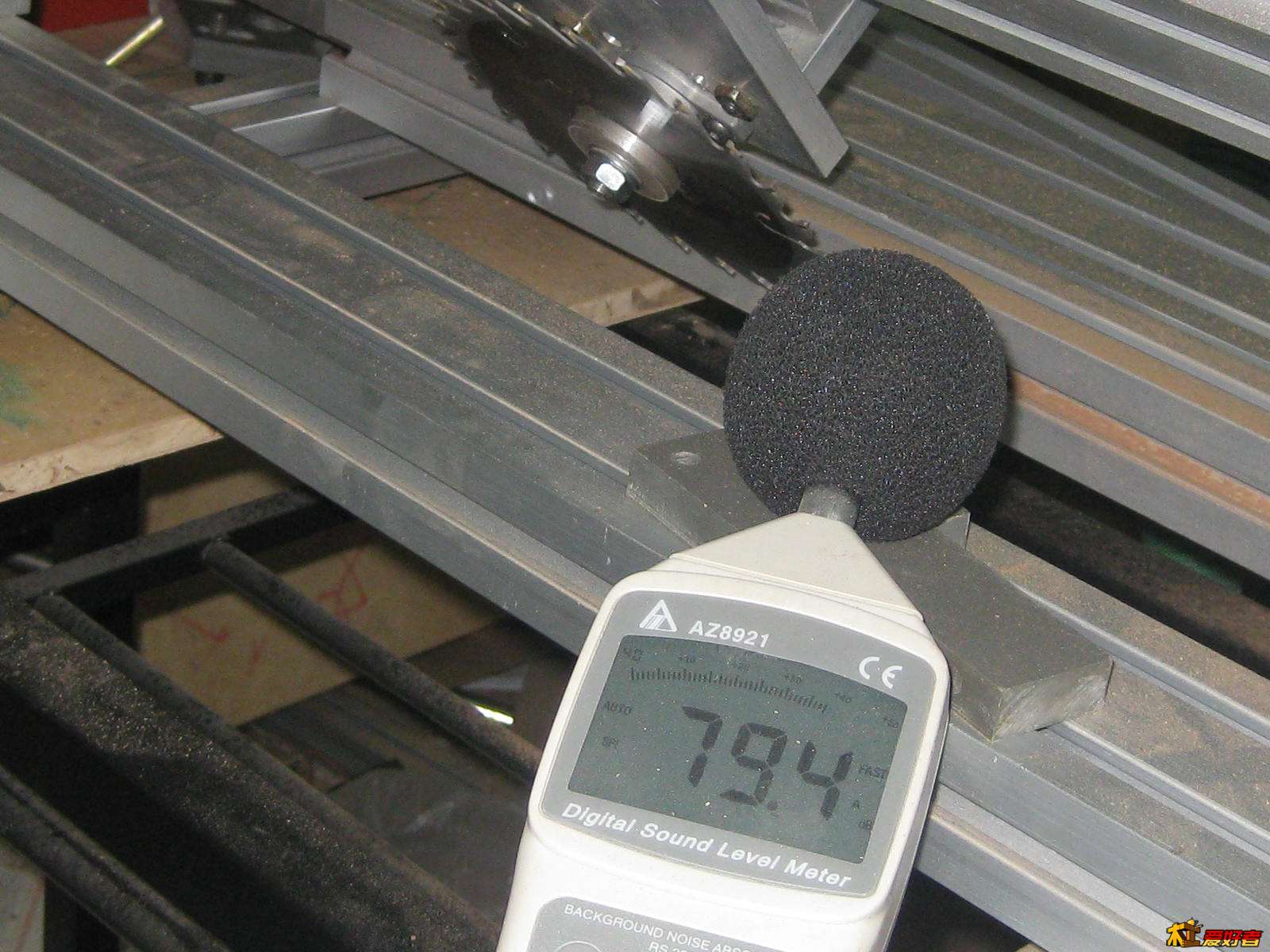

更新了一下，空载噪声！！旁边台锯的声音！
照片 001.jpg

轨道锯的声音！！功率小的缘故！！
照片 002.jpg

thinkfly · 发表于 2014-4-20 18:14:58

安装了放置了3年的快拆！！最小可以切割10mm的木块了！！铝型材就是方便，尺寸可以任意滑动！
照片 003.jpg

thinkfly · 发表于 2014-4-21 12:04:29

本帖最后由 thinkfly 于 2014-4-21 12:08 编辑

自己顶贴了！更换皮带轮，双槽6mm！

thinkfly · 发表于 2014-4-30 15:29:45

更新一下，增加行程控制电路，按下按钮后，自动移动锯片裁板，切毕返回原点！

dxzj · 发表于 2014-4-30 18:30:46

楼主强人! 鼓掌

thinkfly · 发表于 2014-5-2 19:18:34

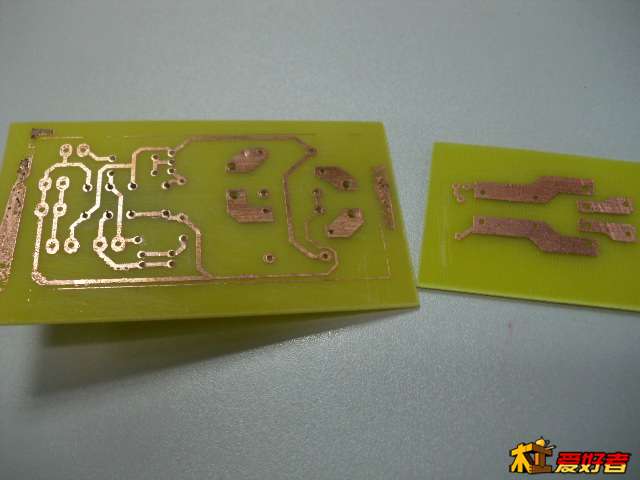

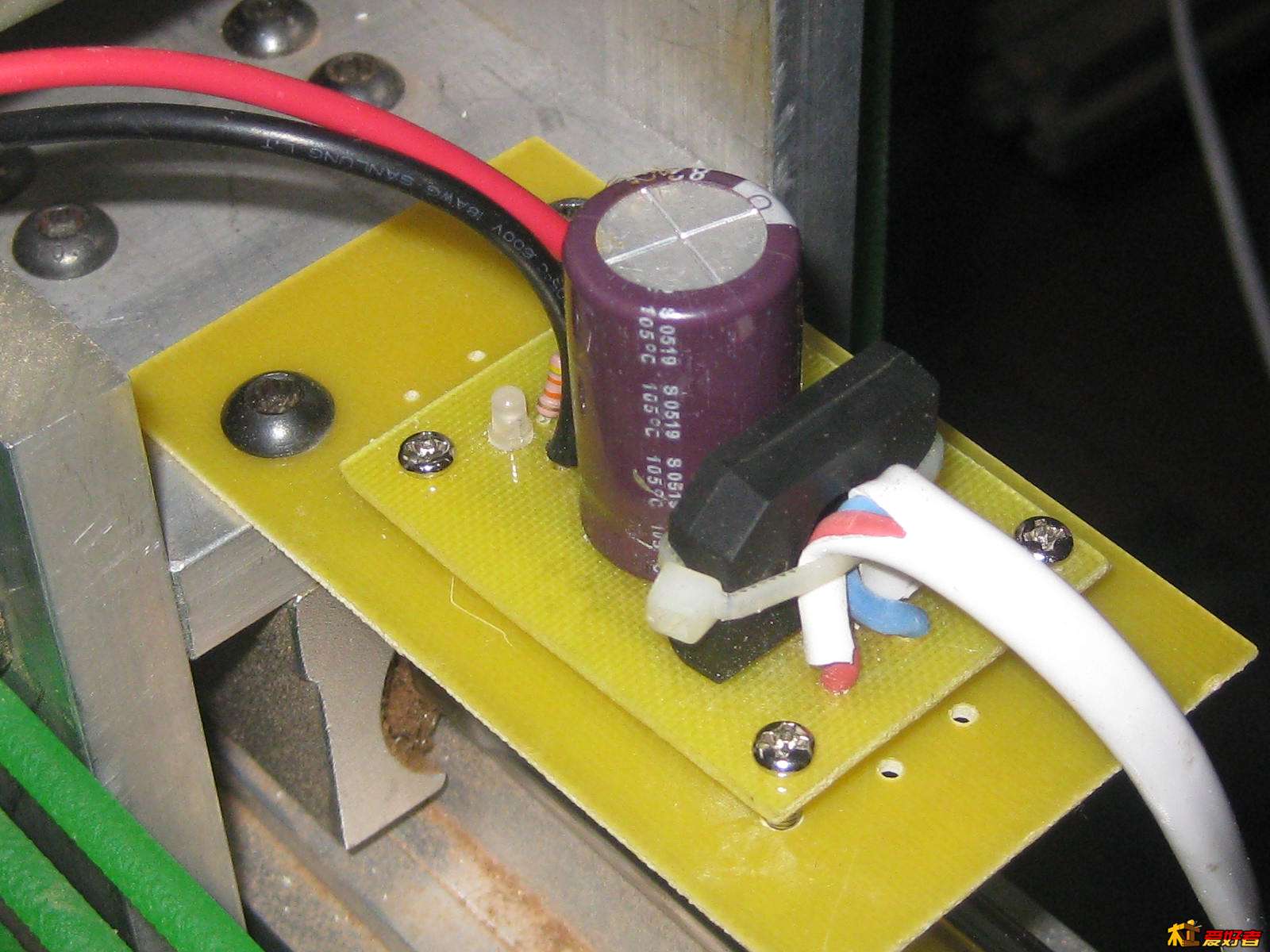

又来更新一下了，直流电机整流电路！

行程控制电路，启动后自动移动锯头，裁完后回到原点！

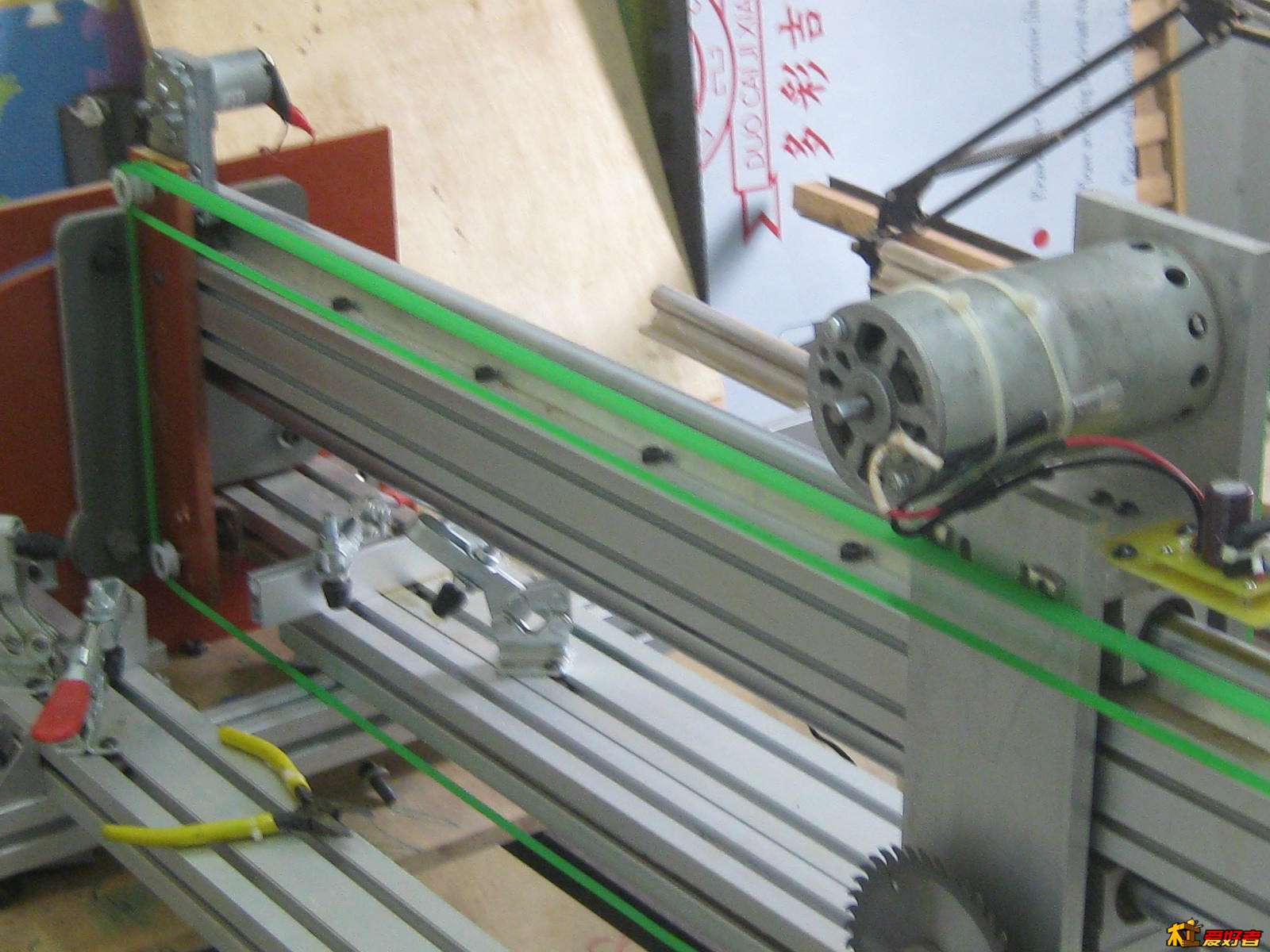

锯头移动靠圆带拉动！

两条6mm的圆带，单条容易打滑！！

visualplay · 发表于 2015-2-17 23:50:52

做这个挺麻烦的，期待中。
