制作属于您的槽刨，动手就是胜利

辽南盖州

槽刨，大家都不会陌生，小弟以前介绍过各种槽刨的使用和调整，。通过介绍，感觉大家对槽刨和有热情，最近也有不少木友问我，槽刨的制作方法，超薄制作原理并不复杂，只是制作过程略有繁复，今天我就为大家演示一下，传统，固定刃槽刨的制作方法，希望可以起到抛砖引玉，启发大家的作用，谢谢了，

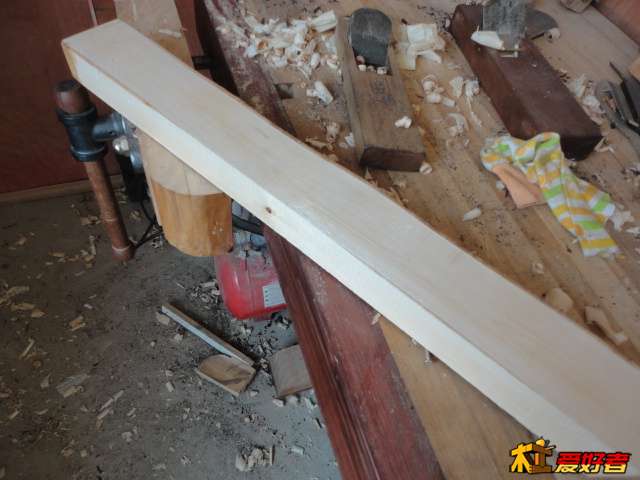

呵呵进入正题，选一块表面完好的木料，

尺寸以科研出料为准，一个槽刨要用多少料，根据自己的要求，算一下，我这个是打算做3个的料，一块620长，宽70，厚45的料，事实上这个是一块刨料，呵呵，

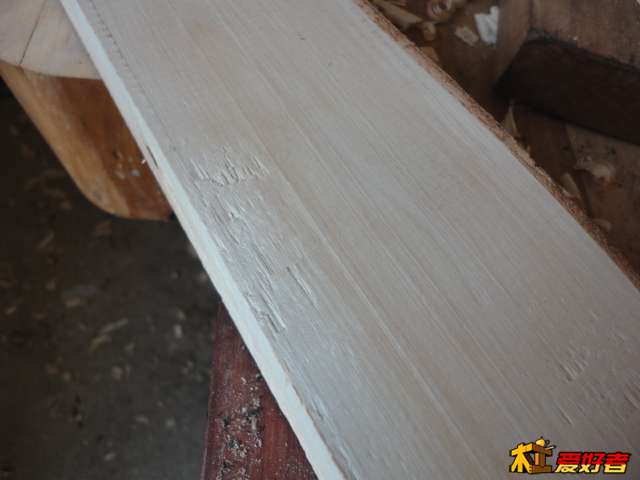

用刨子刨平一个平面，

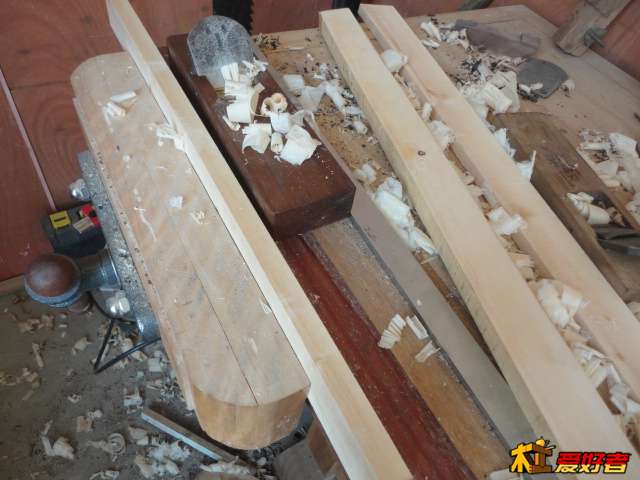

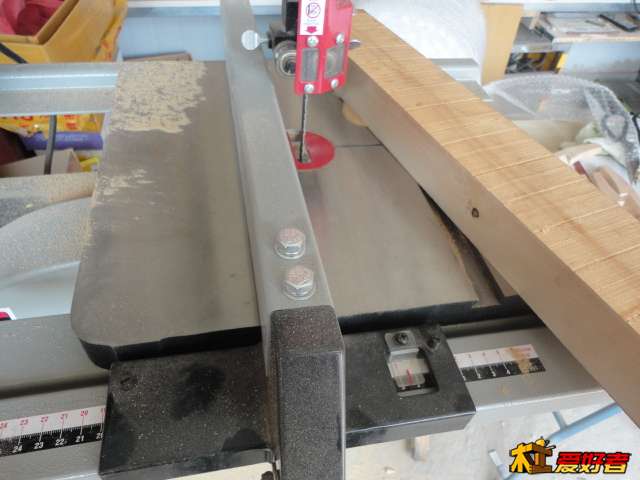

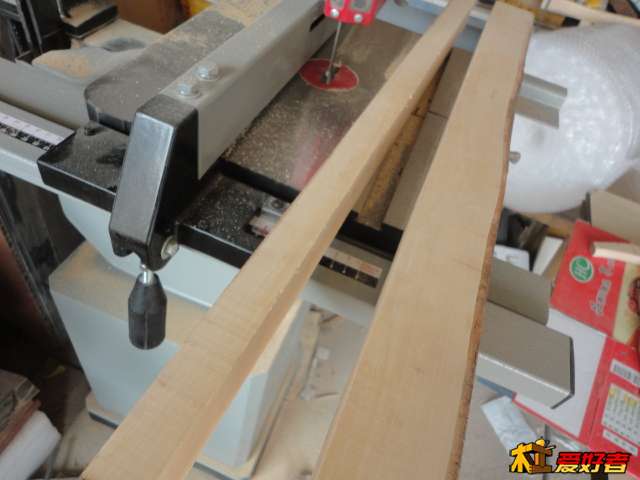

用锯破开，当然也可以用手锯，最近腐败了，呵呵，


刨体分为3个部分，刨体中间料，刨体边料，靠山料，先下刨体中间料，宽60，厚25，长度不限，在下靠山料，正常靠山要60宽25厚，我这个窄点，因为一会要在靠山底下粘接紫光檀，增加耐磨度，刨体边料，是宽度36，厚度12.5即可。

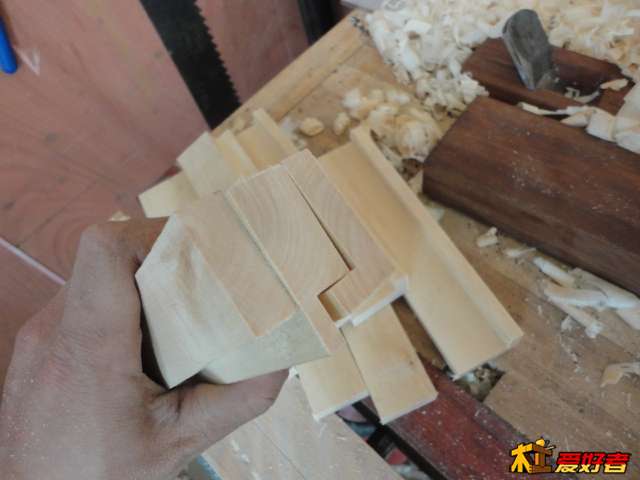

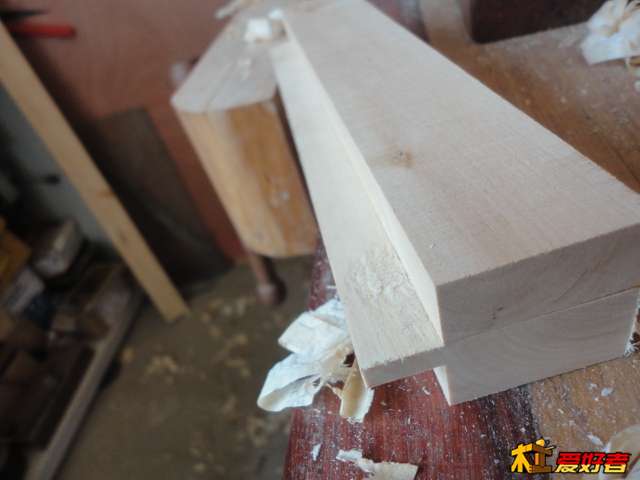

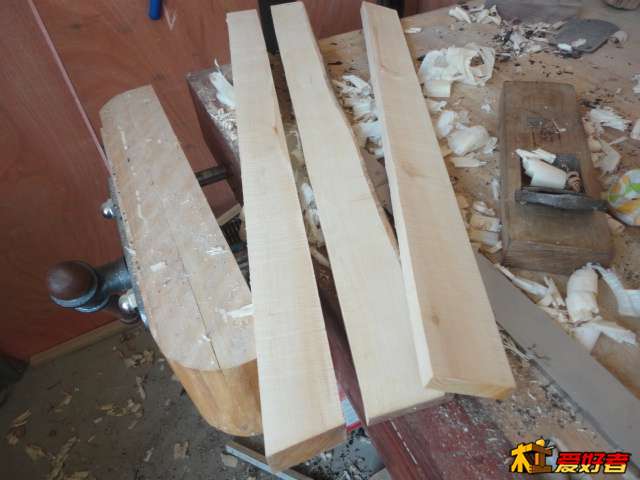

下好的三块料。

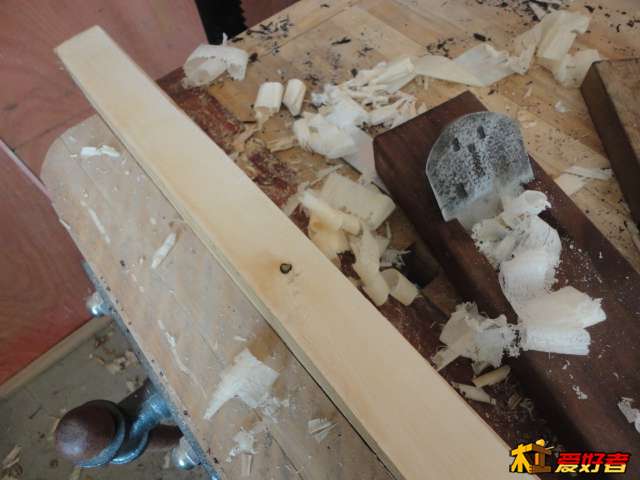

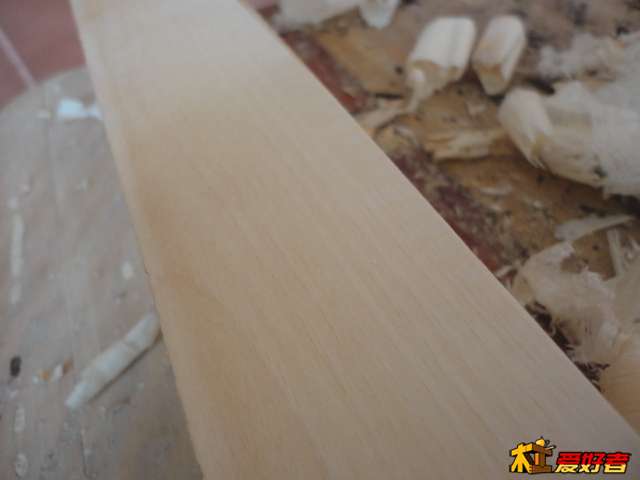

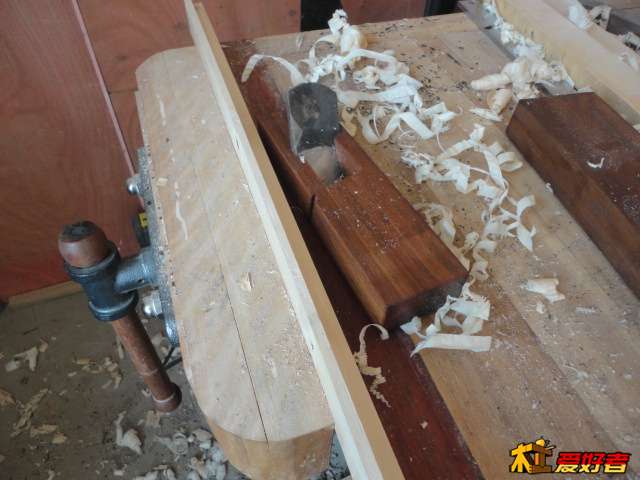

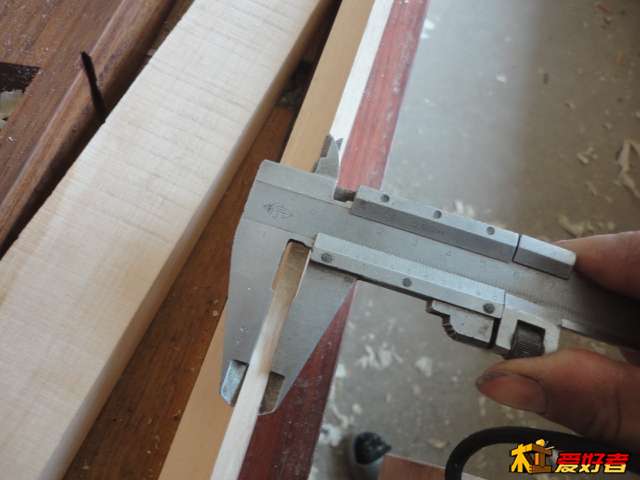

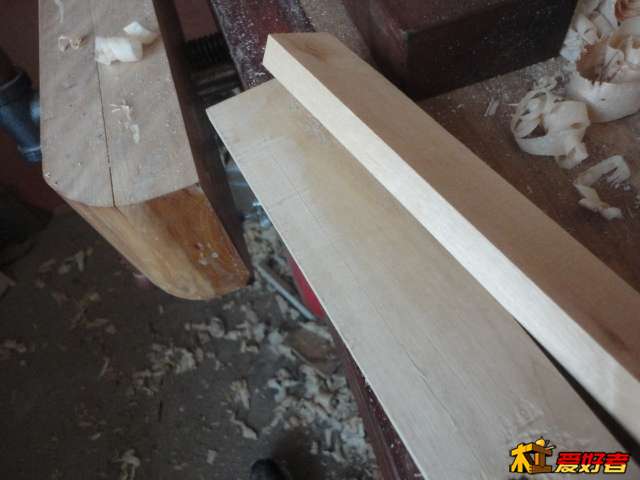

刨直一个平面。准备做靠山。

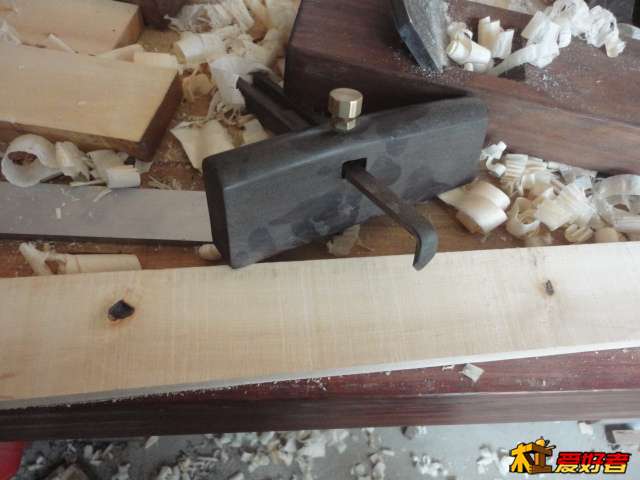

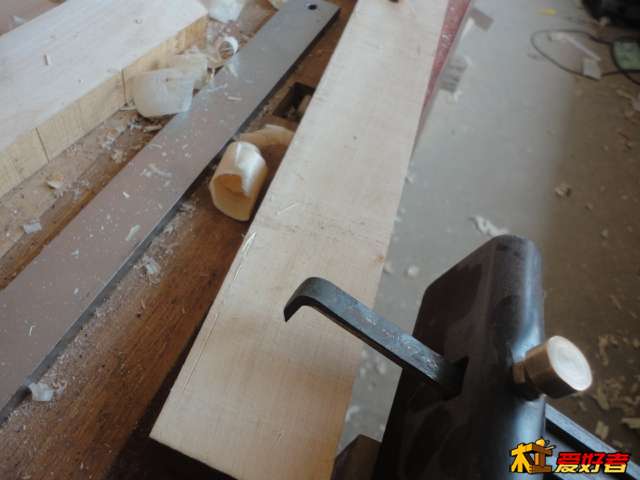

另一个面用线肋子。
找出来，

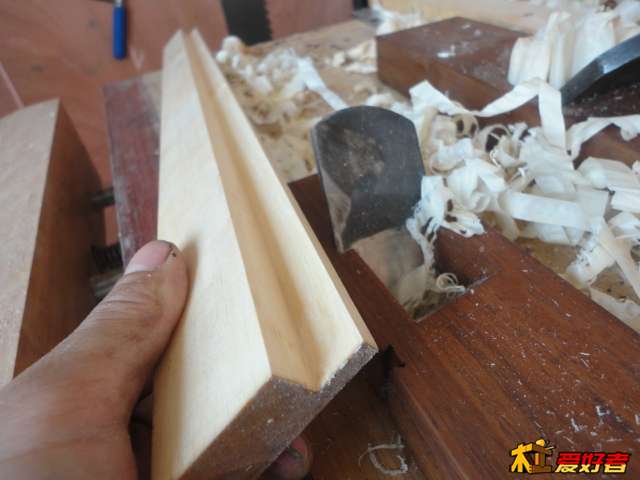

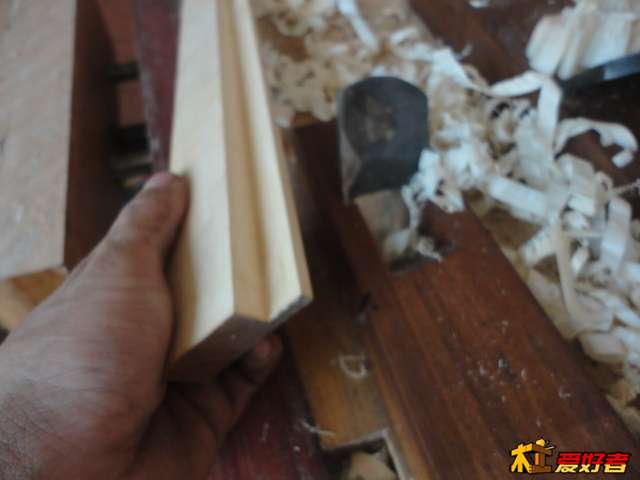

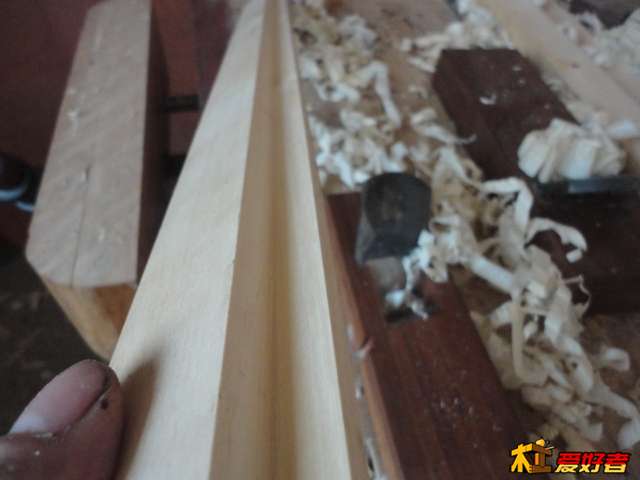

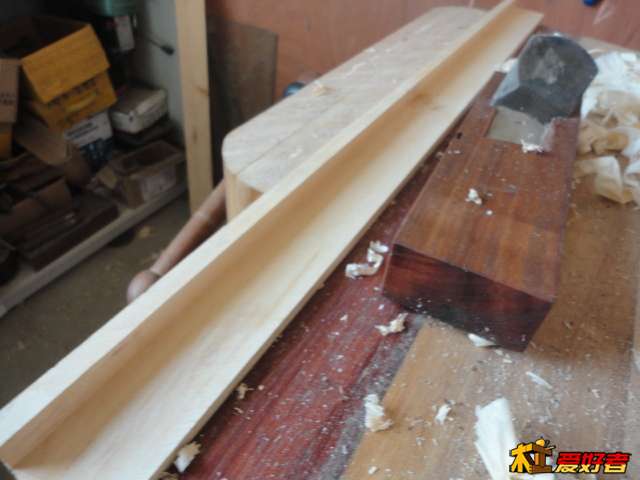

刨好，用歪嘴子。来裁口，

可以先用台锯，锯出口在用歪嘴修光。同样原理给刨体料裁口.

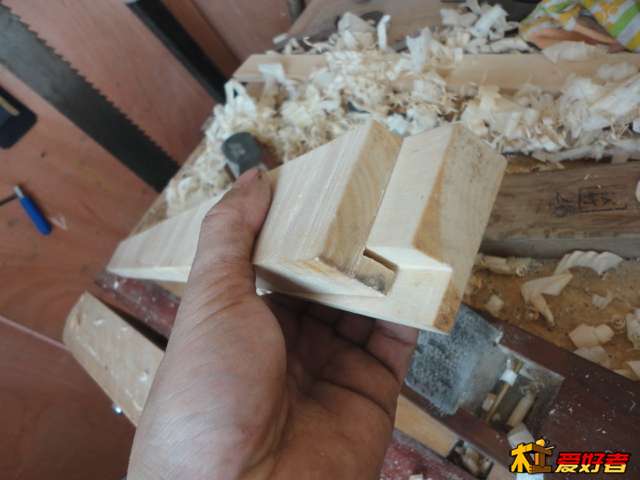

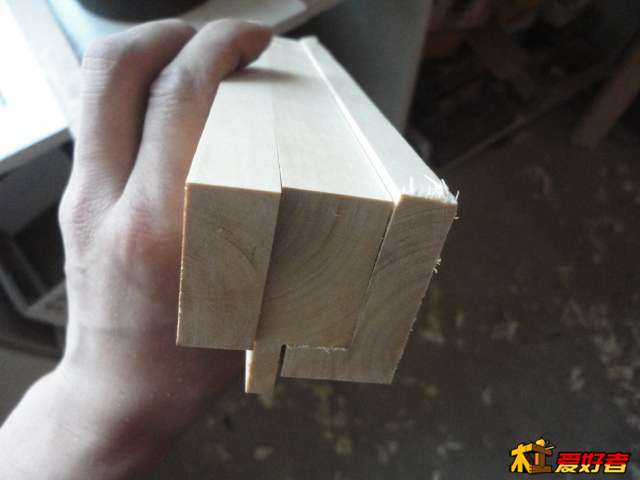

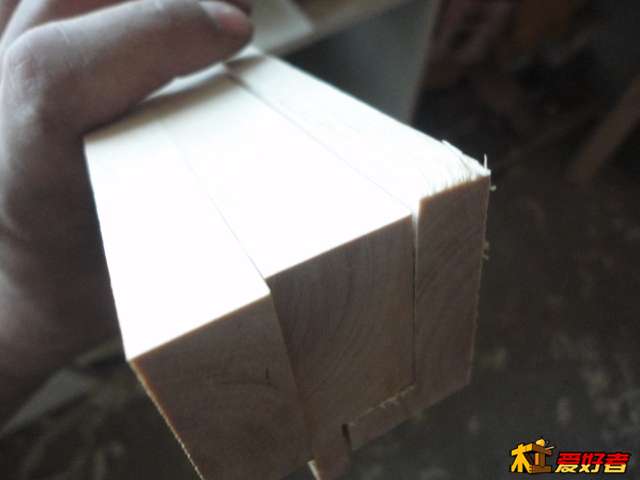

如图的样子。

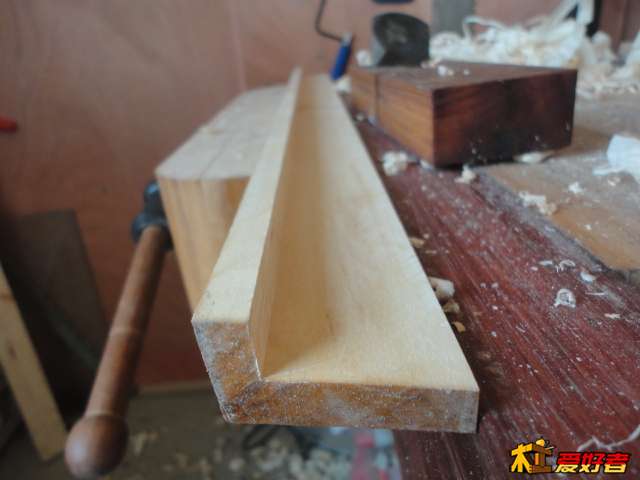

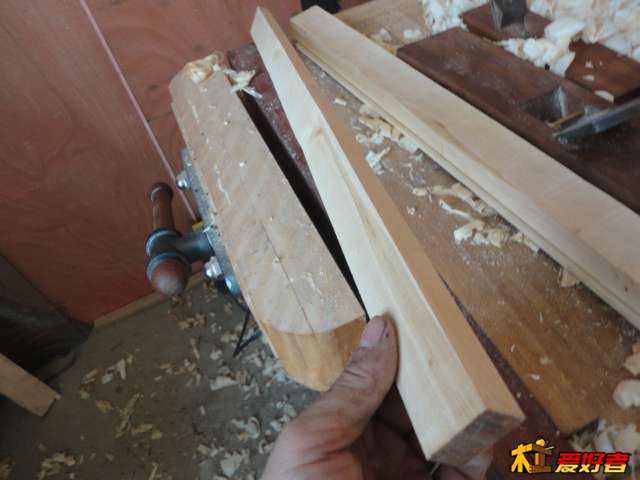

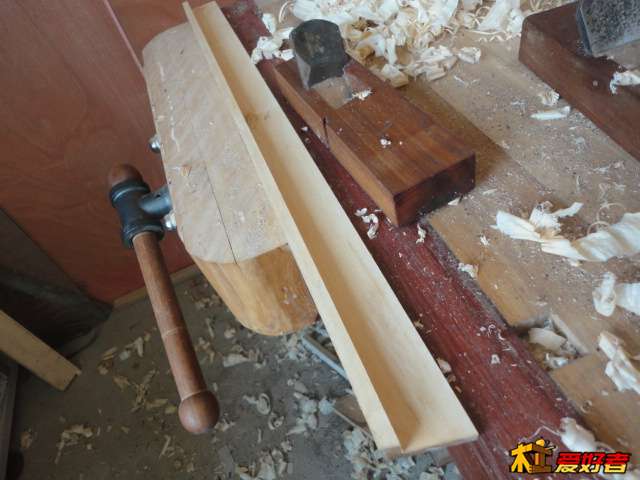

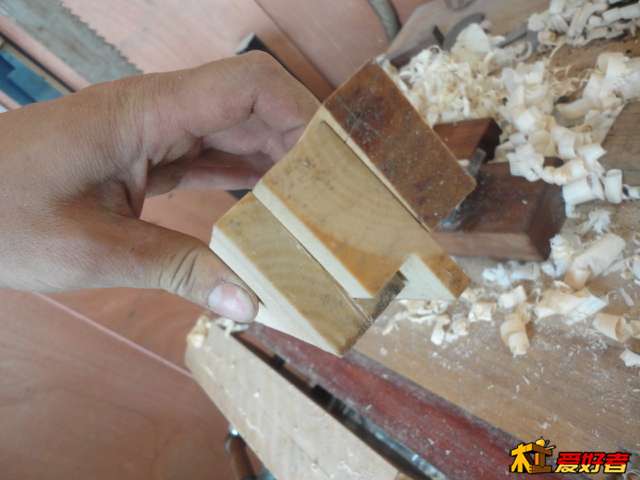

L形状的料是靠山。





另一边的是刨体中间的料，

下面导凸
的宽度根据刨刀决定，我这个是做6毫米刃的，所以这个就是6毫米宽的。高度在8毫米左右，剩下刨体的高度预留35以上，在刨好刨体的边料，和在一起，槽刨的结构就是这样的了，

把长料，截断，210长，

最后要修正成为200长。

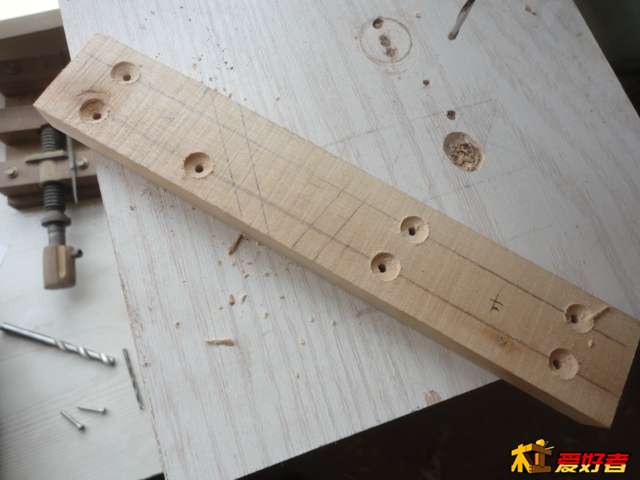

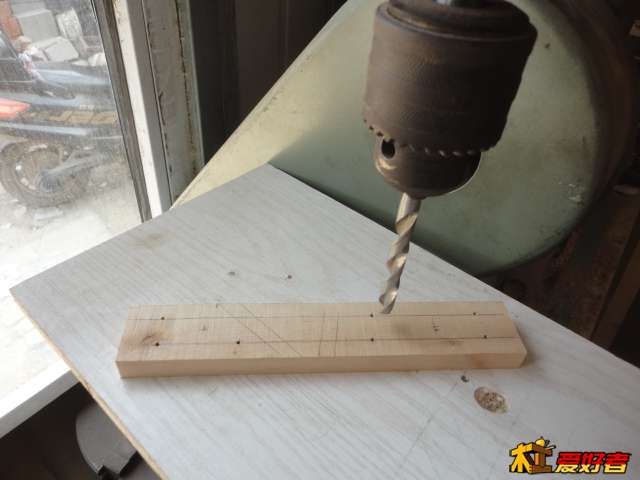

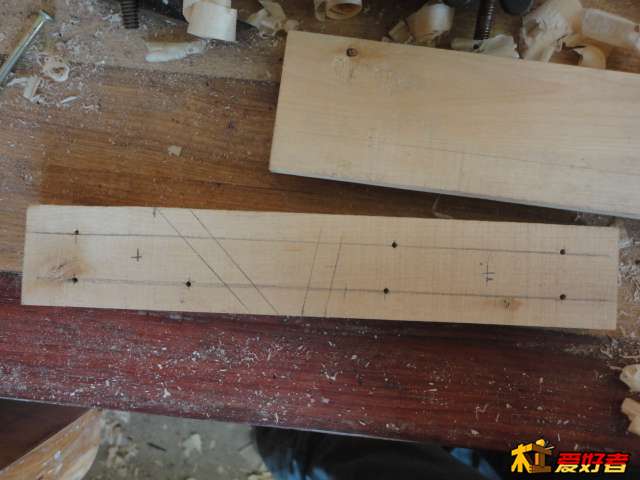

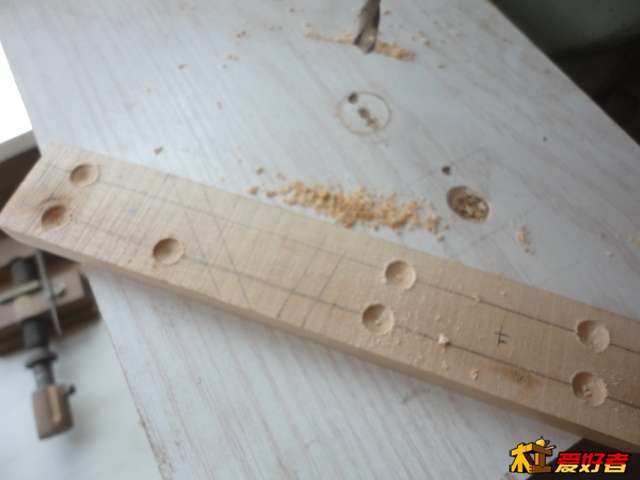

把刨体中间的料和边料两个结合面刨平，要平，在边料上画线，确定螺丝孔位，这个随意，刨刀斜度是45度，肋刀斜度的75度，先转沉孔，


在转透孔。

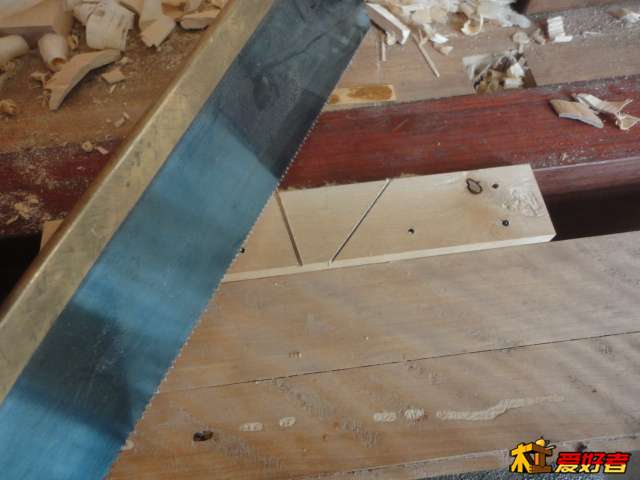

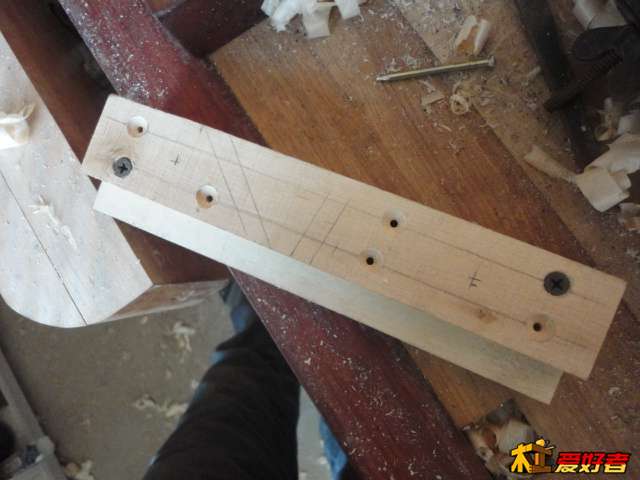

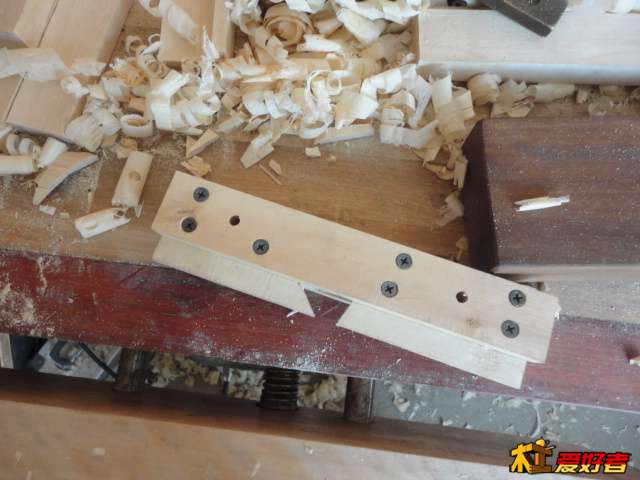

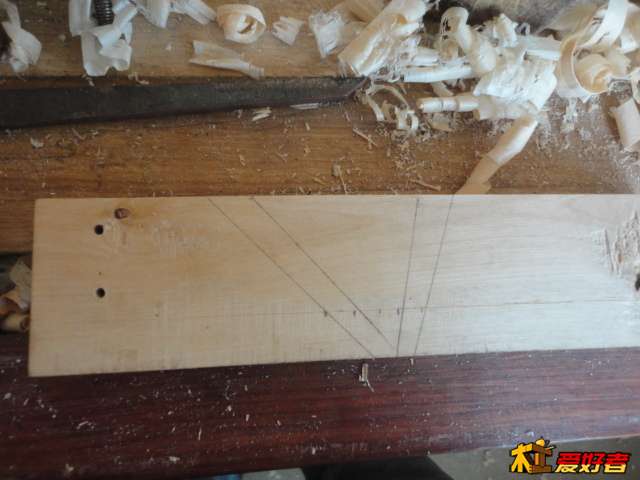

先预装两个螺丝固定两个刨体。合起来。在刨体边料上画线，

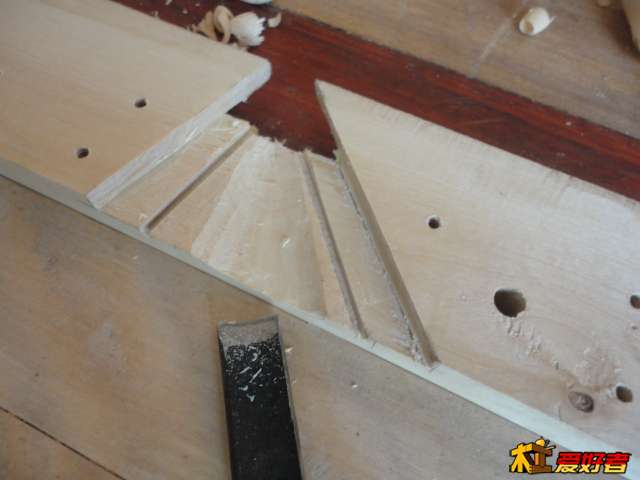

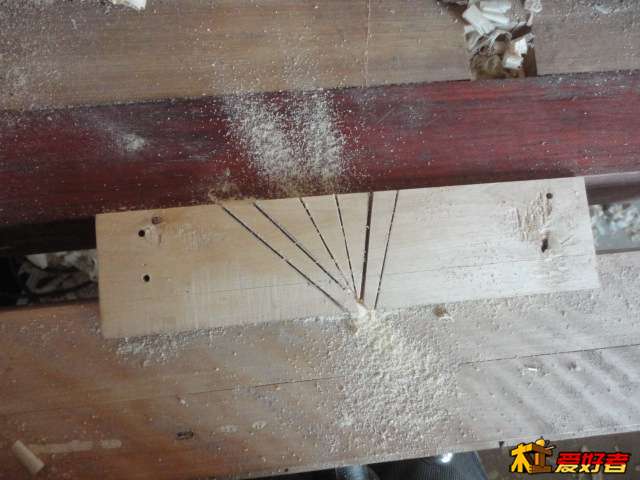

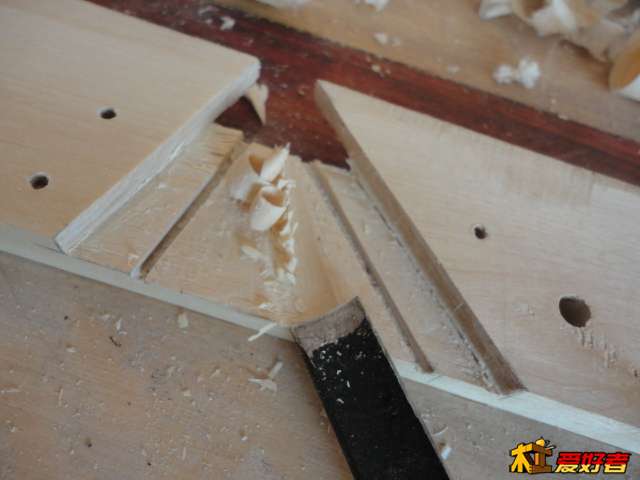

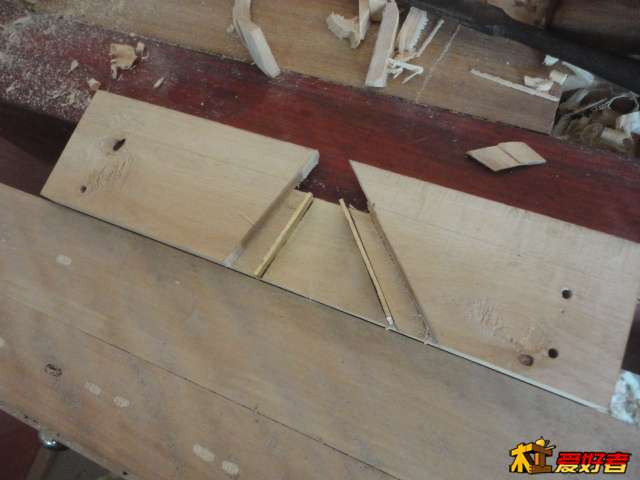

锯刨堂，

注意刨刀的厚度，最好比刨刀小些，还有肋刀的膛也要注意不要大了，

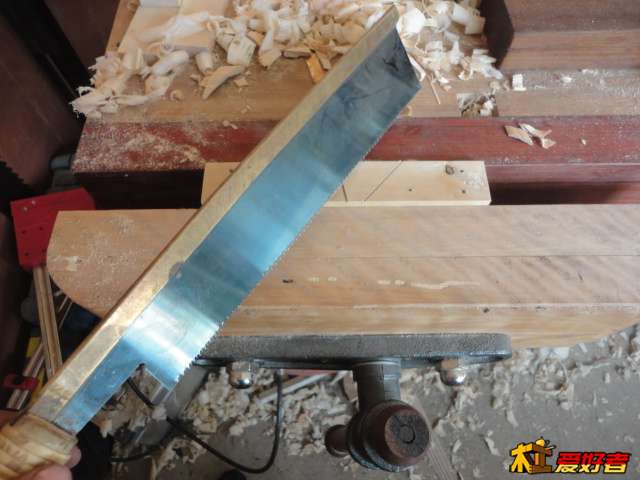

在锯千金的槽，

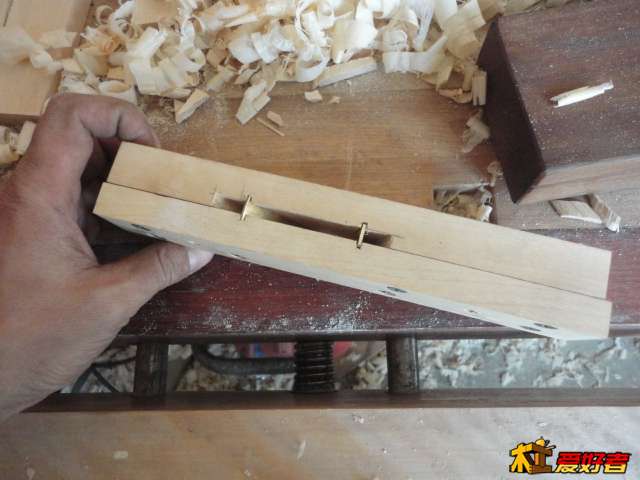

加入金属片作为千金。
另一个刨体也要锯千金的槽，两个刨体和在一起，插入千金的金属片，安装固定螺螺丝。，
对了还要修正一下刨膛，

便于出花，

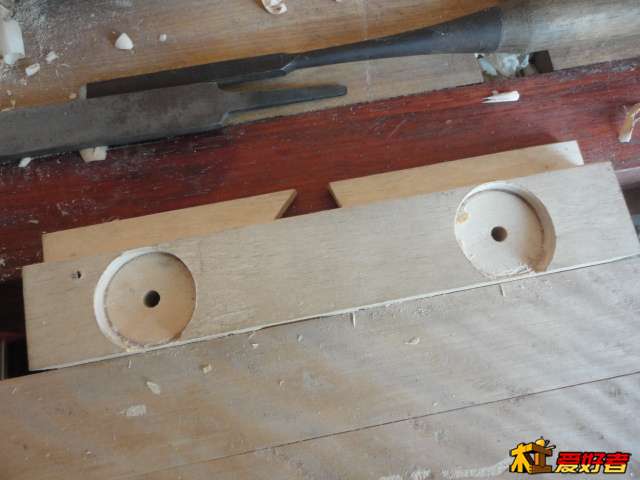

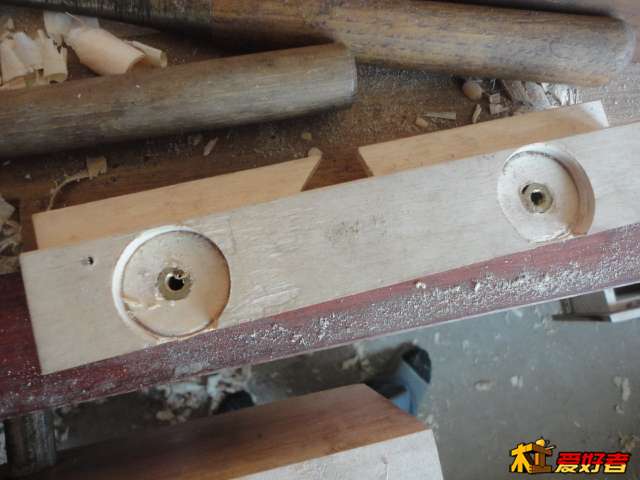

，在刨体中间料，另一边转32的扩孔，深度3毫米，在

扩孔的中间转调整螺栓的孔，

调整螺栓是M6，这个孔要把三块板一起打透。不能有偏差，

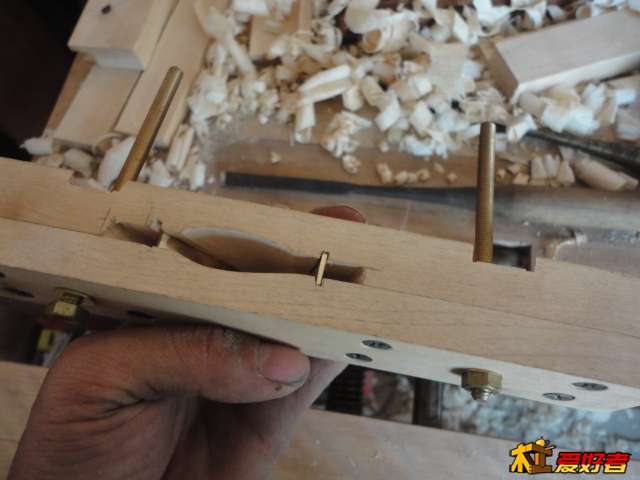

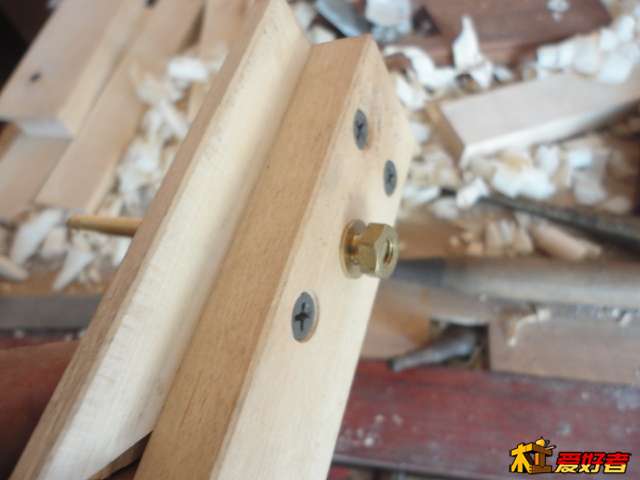

在中间预埋螺母，M6。安装M6螺杆，长度80即可，安装好的样子，

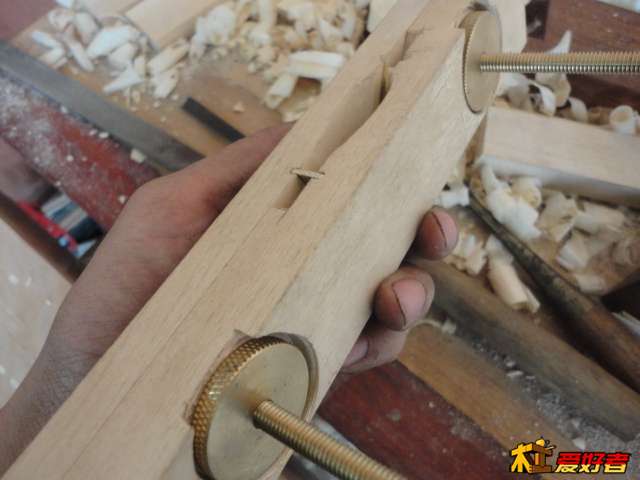

安装两个调节螺母，这个不太好搞，如果实在没有，就用M6的螺母，

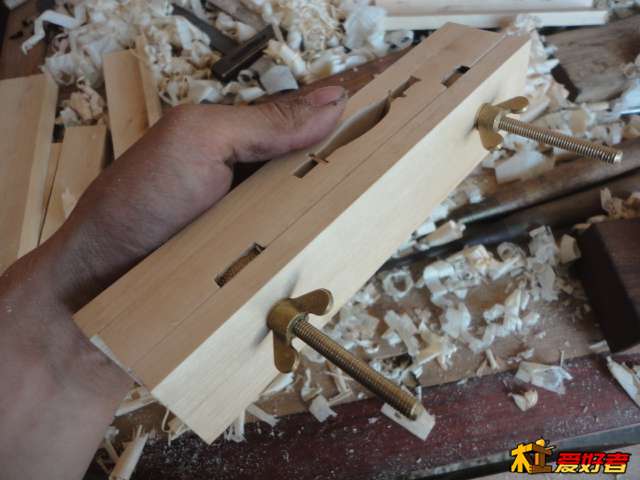

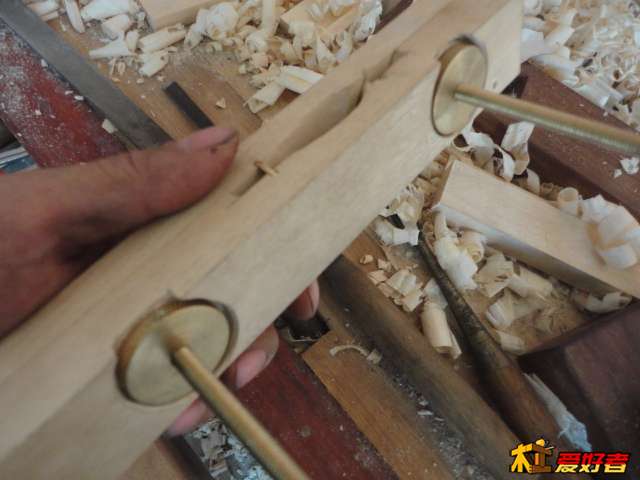

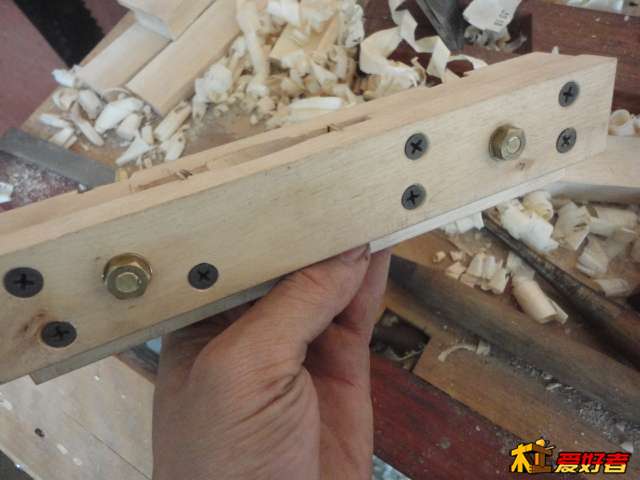

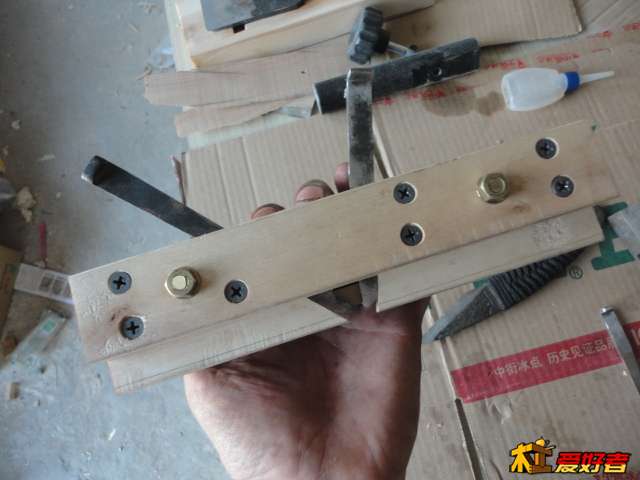

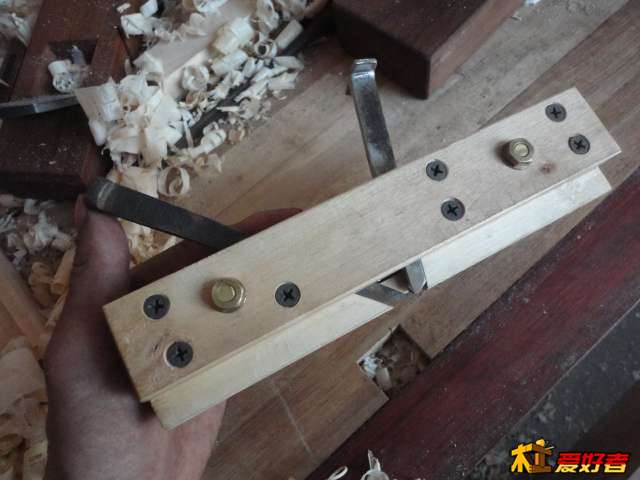

另一边，安装到位，

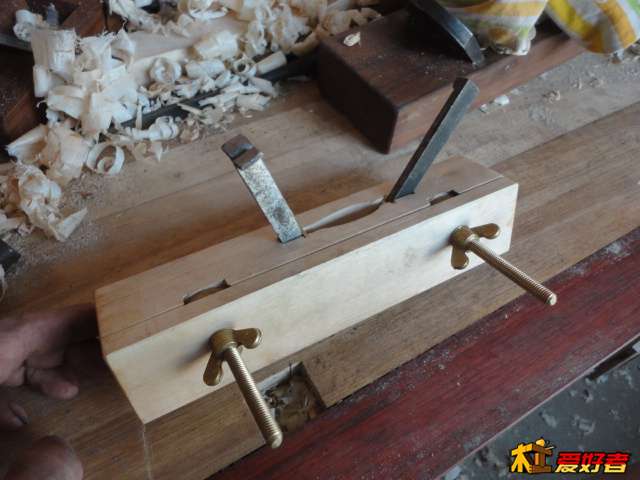

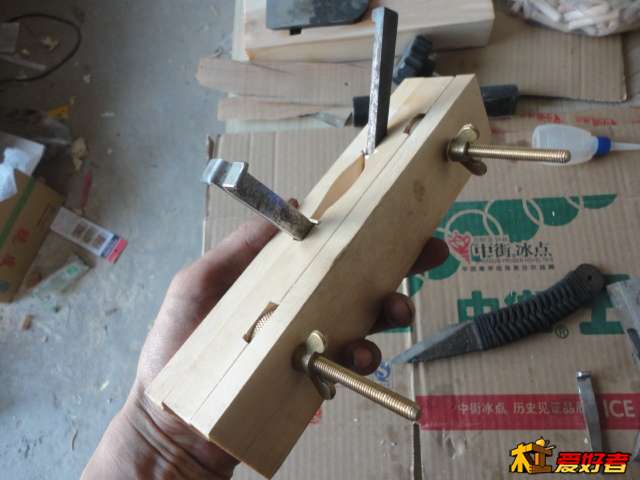

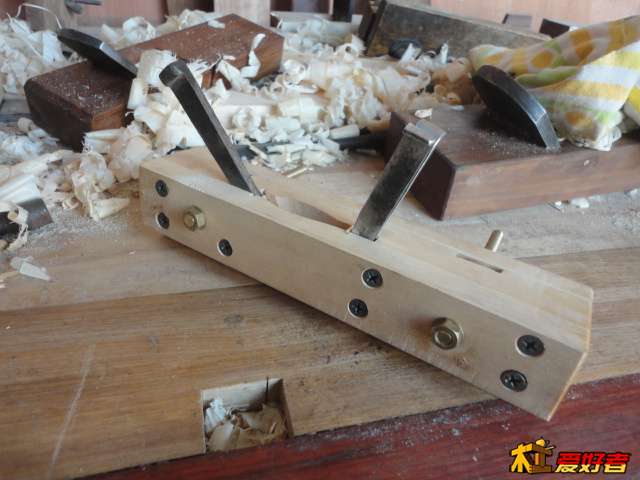

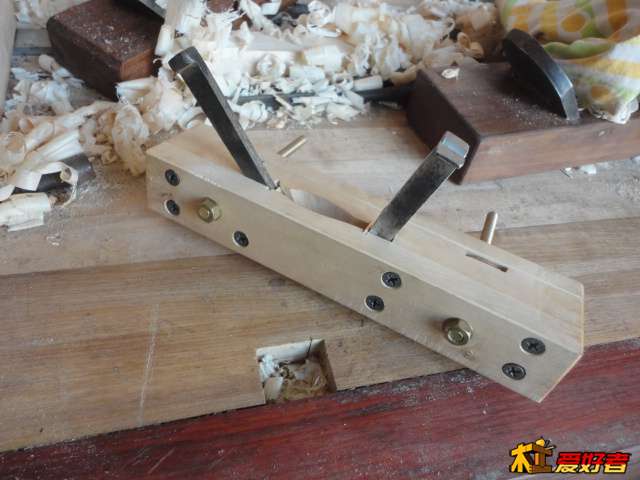

插入刨刀，试试，

修正到不紧不松即可，

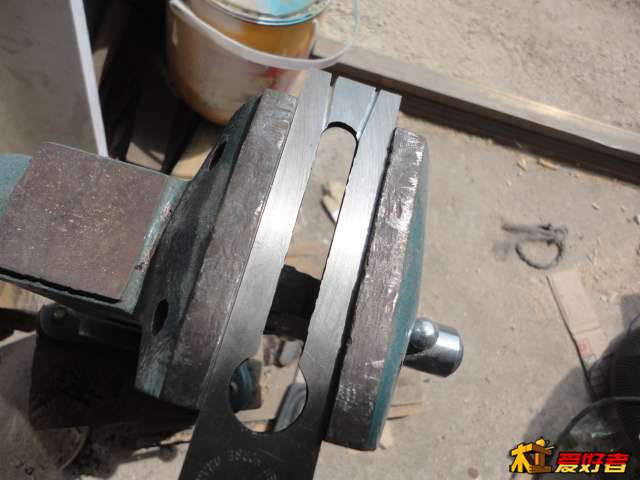

制作肋刀，

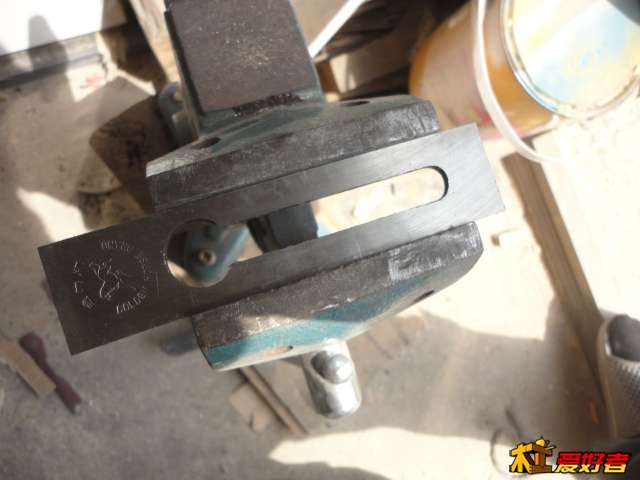

我是选用贴钢推刨刀，
来制作，

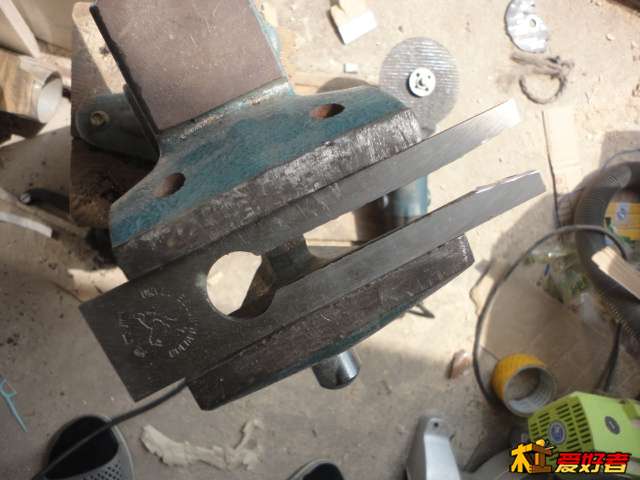

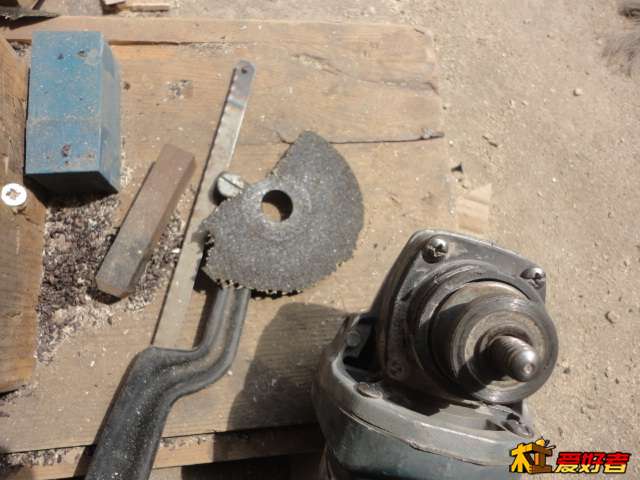

因为推刨刀比较锋利，也容易磨，切割，出事故了，切割过程中，力量没有掌握好，片碎了，幸亏没有飞到脸上，呵呵，大家操作这个一定小心

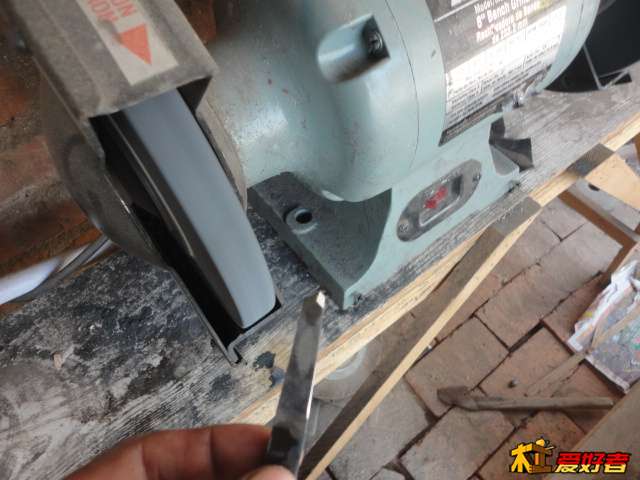

，，切割完磨制，

尾端要弯曲，

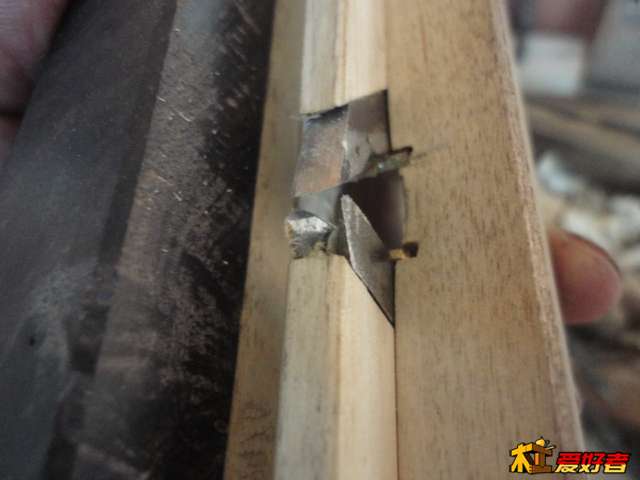

便于以后敲进刀，回敲，退刀，亮片肋刀的厚度正好是6毫米，


与刨刀宽度一样，如您做的槽刨的刨刀宽于6毫米，可以再两个肋刀中间加一木棍即可

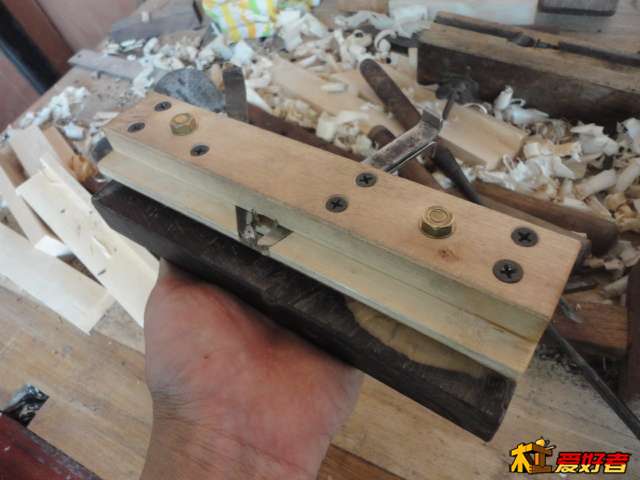

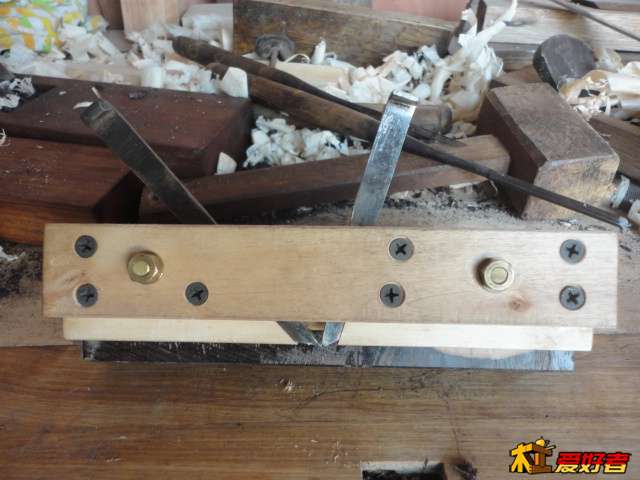

，调整到各个部位都合适，

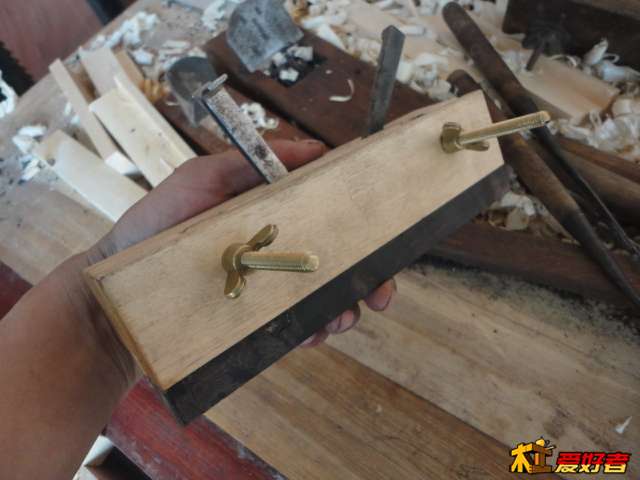

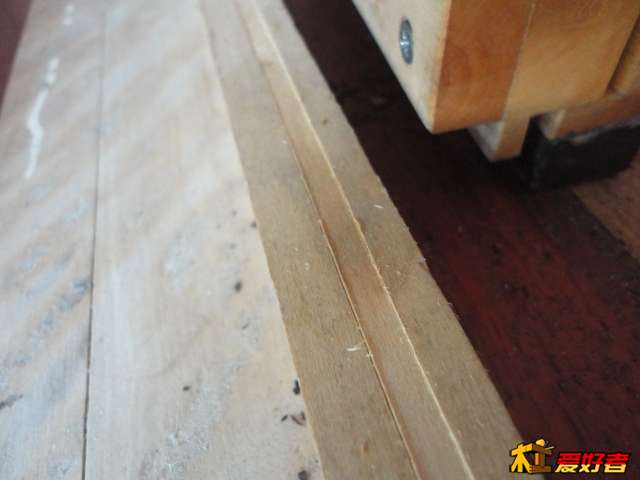

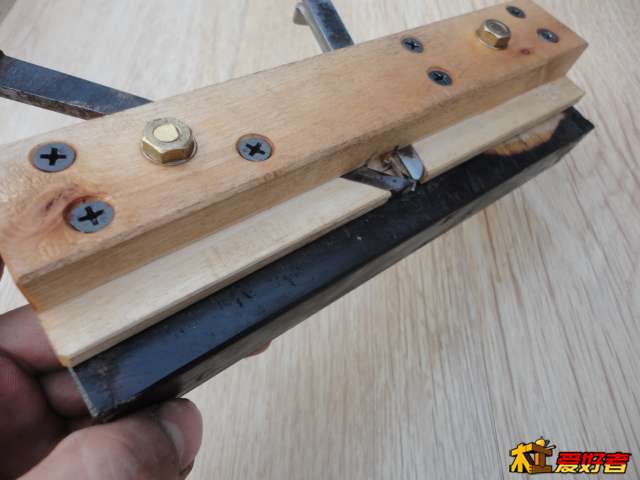

在靠山下部粘接一块紫光檀，当然您可以忽略此步骤，呵呵，

吧端头用锯齐一下，

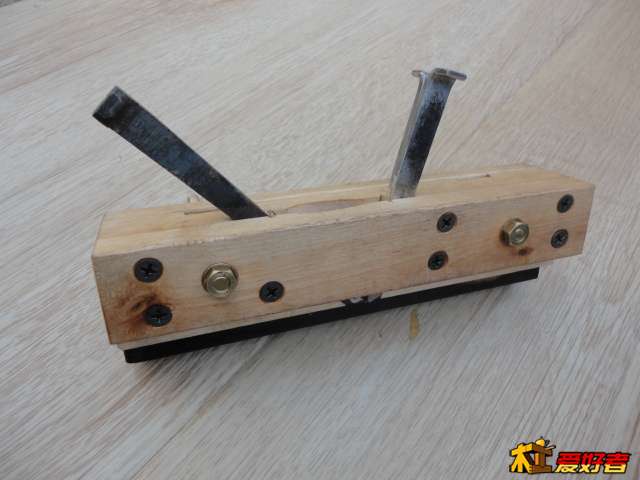

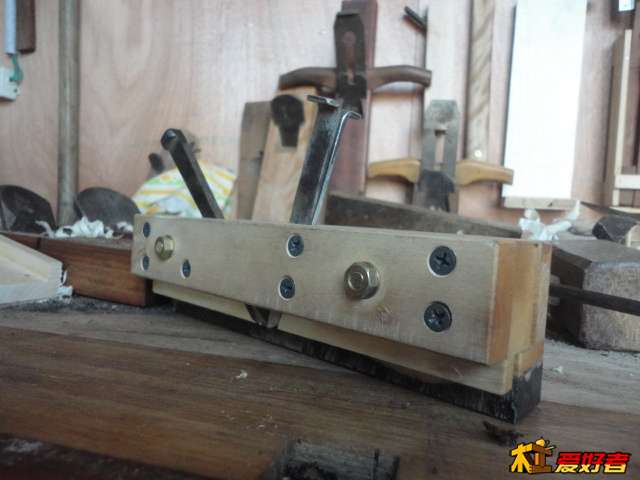

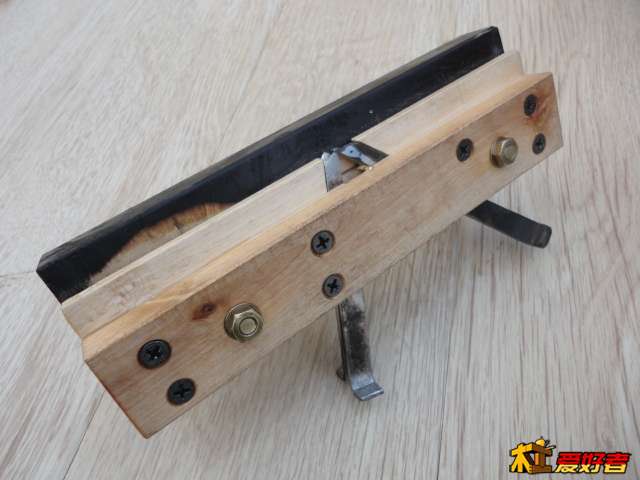

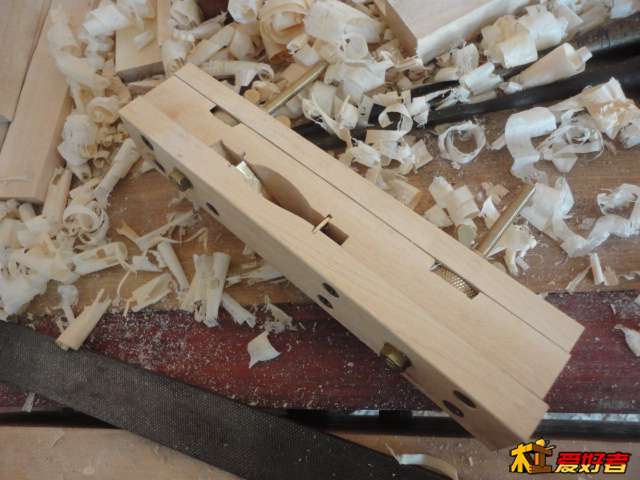

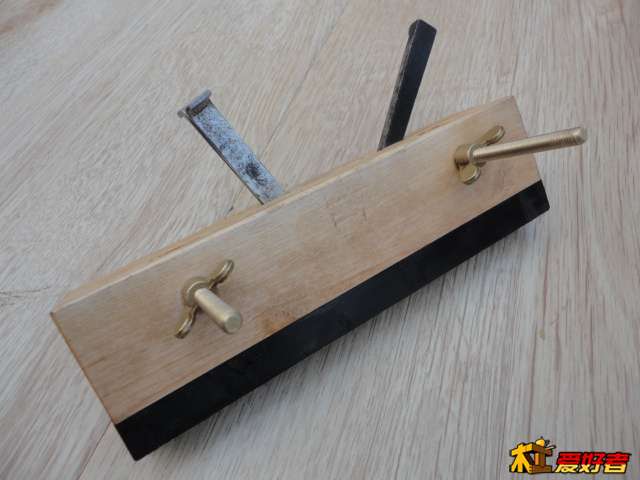

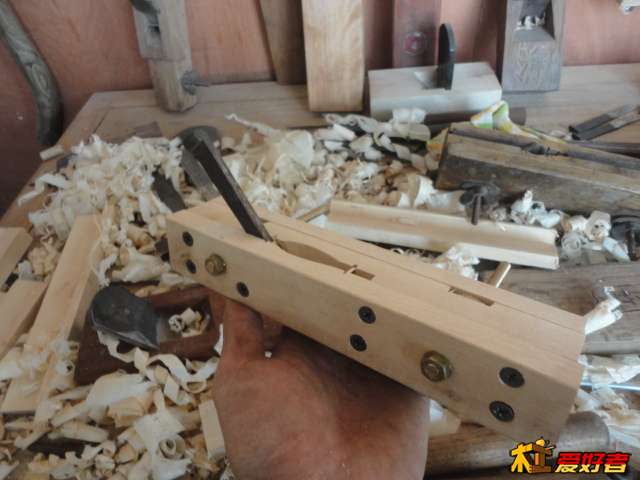

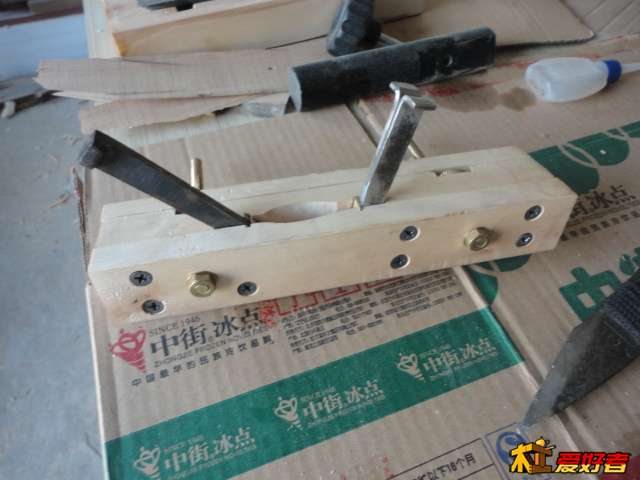

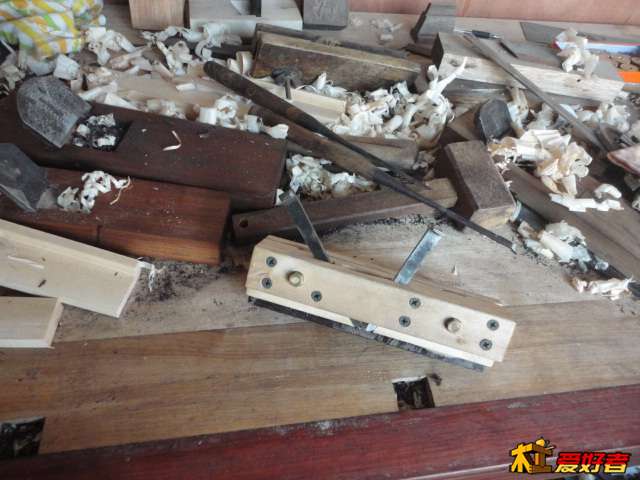

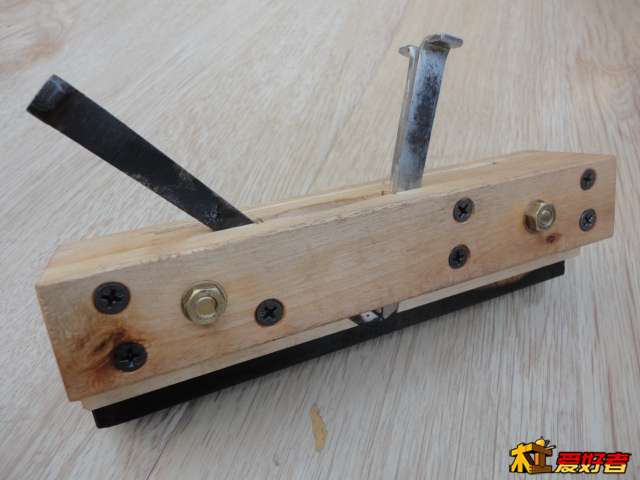

基本就做好了。

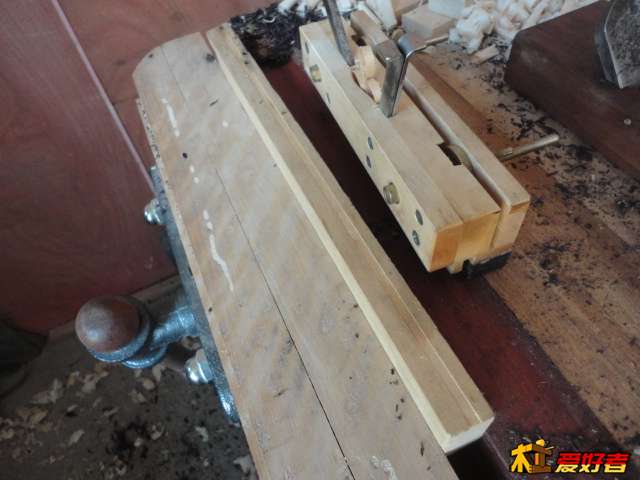

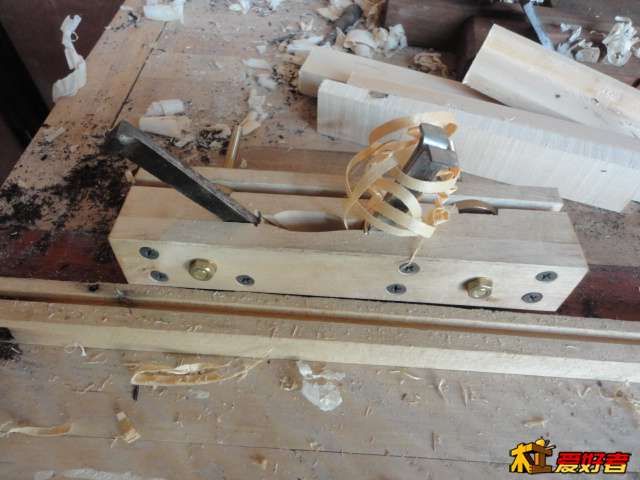

试试刨、


还不错，






呵呵，下面开始拍砖吧，
