太阳能热水器结合电热水器使用的水路设计

WRZ32 · 发表于 2014-4-15 17:57:40

个人觉的五楼的设计方法不错,

sunhaiquan · 发表于 2014-4-15 20:49:34

太阳能基本是无压力的，下水是靠重力，恐怕太阳能的水进不了电热水器。楼主考证后再施工。

瘦马 · 发表于 2014-4-15 21:25:11

我家现在使用的是太阳能热水器串联燃气热水器，我的安装是把太阳能的热水和热水器的进水用一个二选一水阀控制，其实就是一个浴缸冷热水阀带花洒接口的，把花洒接口用软管接到燃气热水器的入水口，用太阳能的时候，阀门转向太阳能一边，用燃气热水器的时候，阀门转向燃气热水器的冷水入。因为燃气热水器没有大水箱，可以让太阳能的热水经过燃气热水器从花洒出来。
楼主的是电热水器，应该让太阳能热水绕过电热水器的水箱，直接和冷水混合出花洒。

神话无名 · 发表于 2014-4-15 21:55:46

瘦马发表于 2014-4-15 21:25
7 E* I/ L @. C, r1 |) u* Z我家现在使用的是太阳能热水器串联燃气热水器，我的安装是把太阳能的热水和热水器的进水用一个二选一水阀控 ...

我现在正在弄太阳能和燃气热水器连在一起，想用太阳能就用太阳能，想用燃气就用燃气，可现在还没不知道怎么弄，上次发个贴子问了好久也没有找到好的方案，我的燃气热水器在厨房，太阳能从顶楼下来，准备接到卫生间，请问我该怎么做呀

瘦马 · 发表于 2014-4-15 22:05:31


我家的热水系统示意图，供参考。

瘦马 · 发表于 2014-4-15 22:11:07

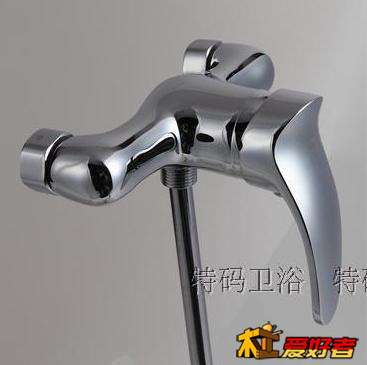

就是这种浴缸阀门，进水端分别接自来水和太阳能热水，下面软管接燃气热水器进水口。

瘦马 · 发表于 2014-4-15 22:14:29

楼主使用电热水器，因为有水箱需要绕道，需要加多一个三通阀门，可以把太阳能热水直接转到花洒。如图所示。

瘦马 · 发表于 2014-4-15 22:15:24

图太小了，再重新压缩上传。

瘦马 · 发表于 2014-4-15 22:16:14

瘦马 · 发表于 2014-4-15 22:25:11

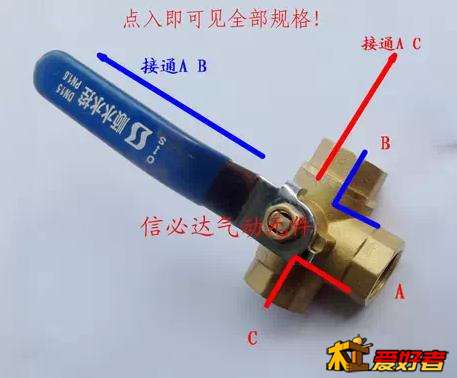

三通球阀。

aiss · 发表于 2014-4-15 23:53:56

个人意见，三通阀和C就没必要了，直接用太阳能的水进电热水器，太阳能水温够就不用加热，不够就用电热水器加一下，这样不是很方便吗？我现在装的全部都是这样，燃气的也是直接太阳能进。就当太阳能是水箱。

啥都想做 · 发表于 2014-4-16 14:58:06

sunhaiquan 发表于 2014-4-15 20:49 # ]) ^. ]+ o4 }; q( \! o$ M' L$ s
太阳能基本是无压力的，下水是靠重力，恐怕太阳能的水进不了电热水器。楼主考证后再施工。

所以我加了增压泵，把我的最终图再贴这里

机器人666666 · 发表于 2014-4-17 04:19:03

这样做的话估计我全家只我会用。。其他人没办法洗澡了。。。

zaqq963 · 发表于 2014-4-21 23:19:06

金黄的白果叶发表于 2014-4-15 16:47 / _+ p Q7 G& W6 ]7 ~# ]4 r
落差小流速就小，并且你的楼层高，管道长，更容易形成水表自转。

看了半天也没看懂你的图。本来太阳能的里面就有电加热的，你这个是要先用太阳能加热，再用电热水器加热。有用么？是不是多此一举了。反正都是要用电的

神刀一指剑 · 发表于 2014-4-27 02:00:38

能自动吗
