“我的屋顶装修”更新，工具整理（09.3.10更新）

monkey1see · 发表于 2009-4-1 12:32:41

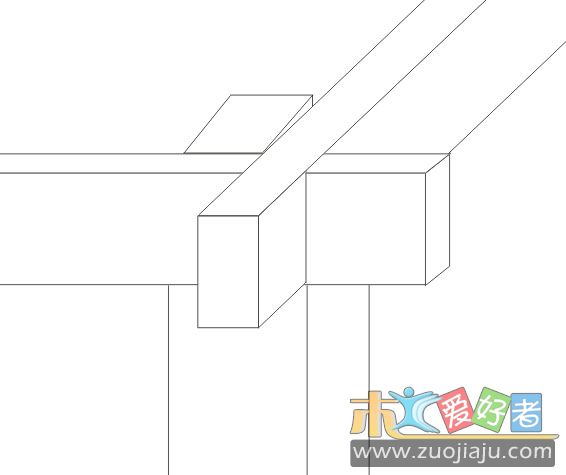

上个结构大样

monkey1see · 发表于 2009-4-1 12:34:57

终于下料了！一直没有木头可以弄，现在可以过瘾了。下班后不敢动静太大，都是手工锯。

monkey1see · 发表于 2009-4-1 12:36:08

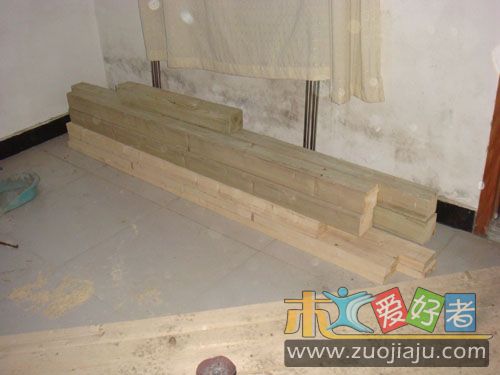

下好的部分部件

ygp365 · 发表于 2009-4-1 18:34:20

超厉害的想法，期待着完工的图片呢！楼主加油哦！

Howin · 发表于 2009-4-1 23:10:51

呵呵.我家也有个小阳台.要参考参考

快乐的予 · 发表于 2009-4-2 15:56:20

加油加油，等到看楼主的成果

快乐的予 · 发表于 2009-4-2 15:56:38

楼主用的是什么木料呢

monkey1see · 发表于 2009-4-2 17:06:00

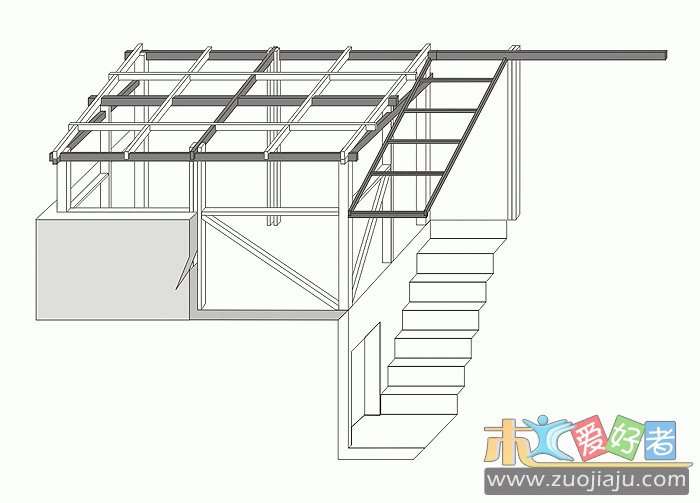

画了一个木屋的结构图，没有用3D类软件，用的矢量软件CORELDRA一根线一根线画的，时间3小时。有点浪费时间，不过画的过程中可以进一步思考结构细节。

monkey1see · 发表于 2009-4-6 00:58:13

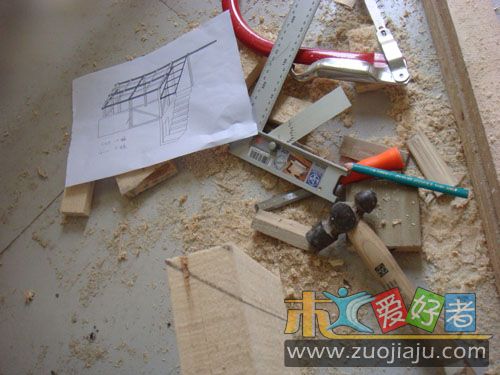

放假三天，两天时间好快就过去了，将下好的料进行细部裁切逐一装配。

虽然画了结构图，但是在实际的安装过程中还是有许多尺寸问题。整个过程中每一步都是先做一个局部，相当于是范本，可以后再将和它相同的步骤和部件批量生产，这样可以最小的避免因错误计算而产生的浪费。

monkey1see · 发表于 2009-4-6 00:59:32

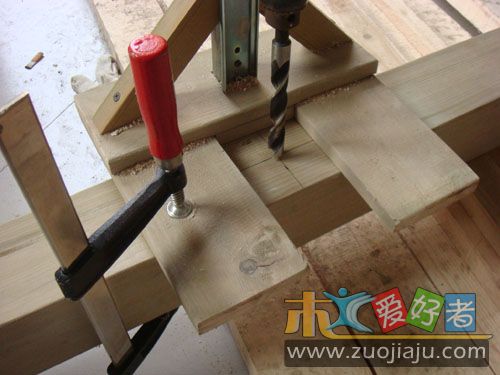

自制的小台钻这回是发挥了很大作用，比较灵活。

monkey1see · 发表于 2009-4-6 01:00:17

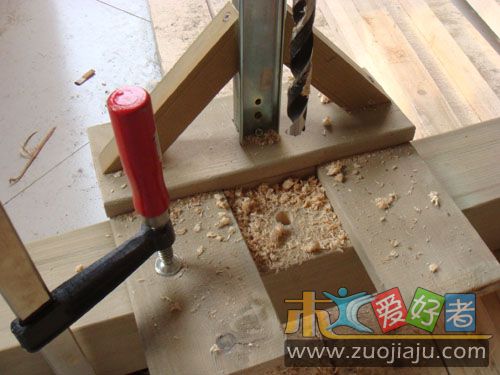

再来一张

monkey1see · 发表于 2009-4-6 01:01:34

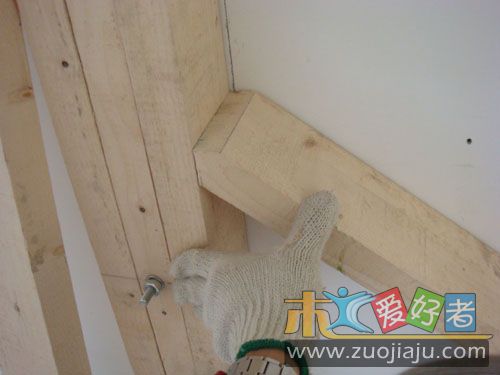

拼装开始

monkey1see · 发表于 2009-4-6 01:04:11

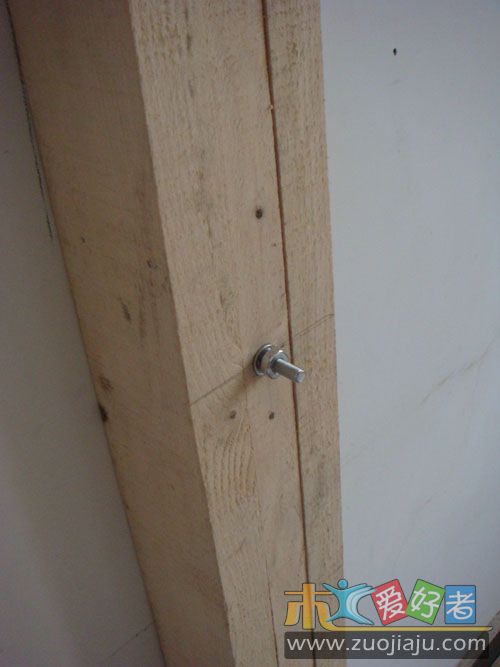

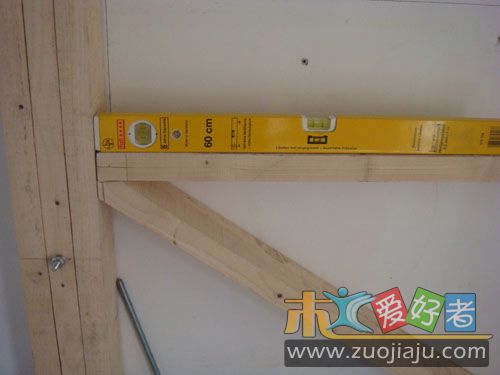

这部分就是局部范本，后面的很多料都可以按照这个尺寸进行。

monkey1see · 发表于 2009-4-6 01:06:07

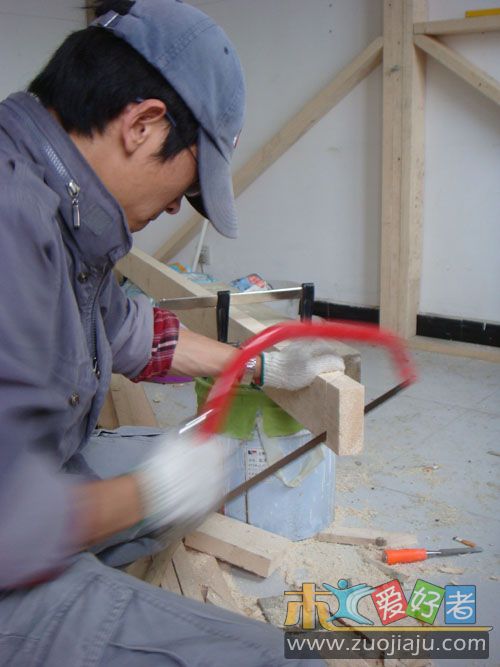

没有斜切锯，所有的木方角度切割都是手工，现在臂力因该长进了不少。

monkey1see · 发表于 2009-4-6 01:09:51

整个过程都牢记一句话：长木匠，短铁匠。这个可是那些前辈传下来的真理，所以没有出现浪费的情况！
