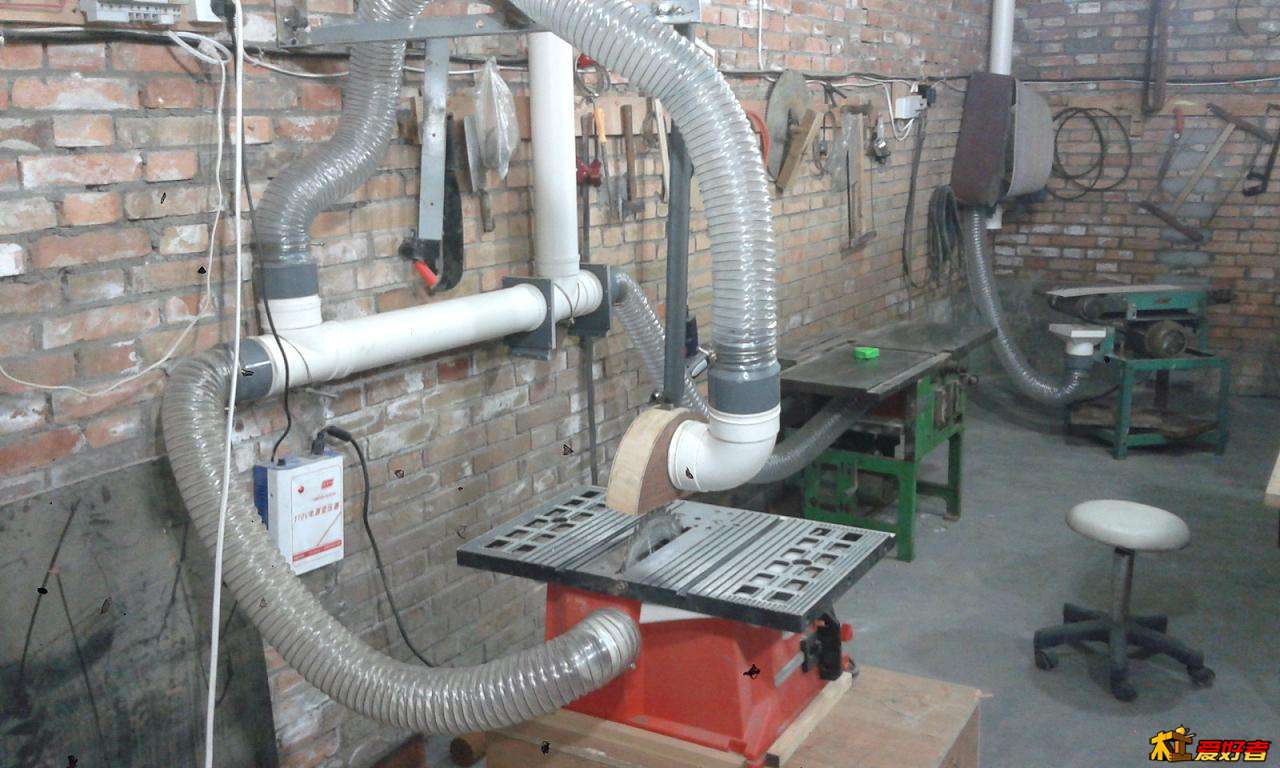

刚刚完工的中央集尘系统

马戈

值得学习借鉴

小陈木匠

太羡慕波波家的这么大的地方了，哈哈

wjmuo

管线有点多！而且直径这么大吸力要多大啊？

志安水电i

这吸力够吗？

spcspc20000

楼主能告知风阀，还有管子变径的材料吗？我也想做呢，一干活就是吸沫子，我觉得是在折腾寿命。

炽天使666

宽敞的场地！

ren8wei

  环境真不错！

yongyuan

有借鉴意义。谢谢楼主分享。呵呵

天津_大江

工场好大,,不错

wzf48291584

已收藏，学习

樊大饼

学习，佩服！请求把制作过程和所用材料及其联接列详细一些。我想仿制一个。谢谢

bdqhd

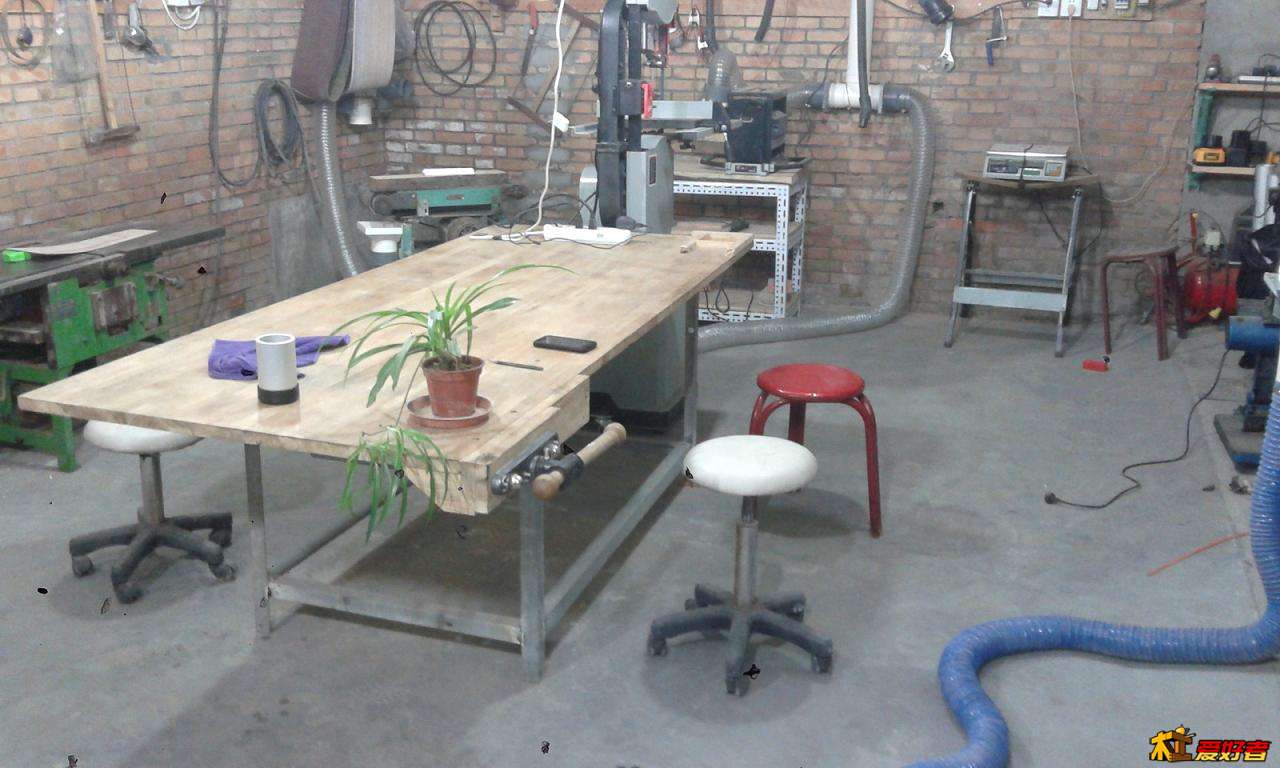

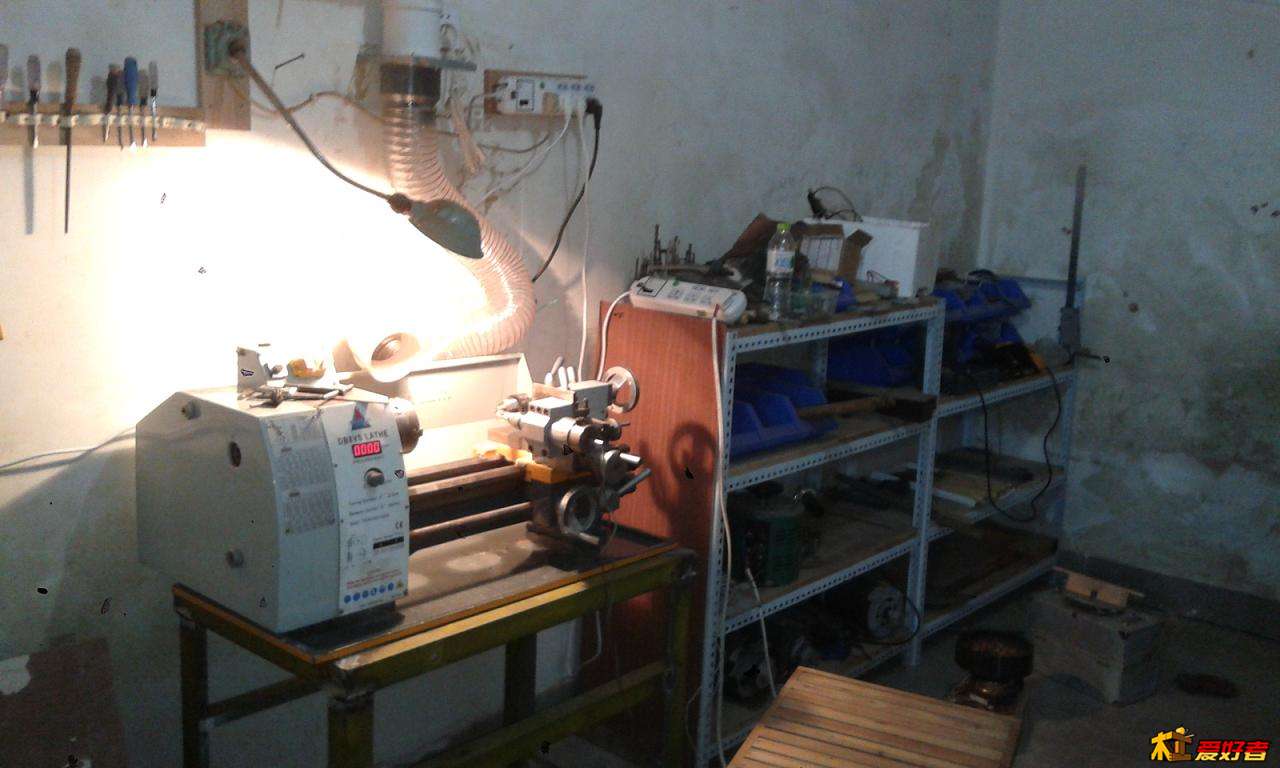

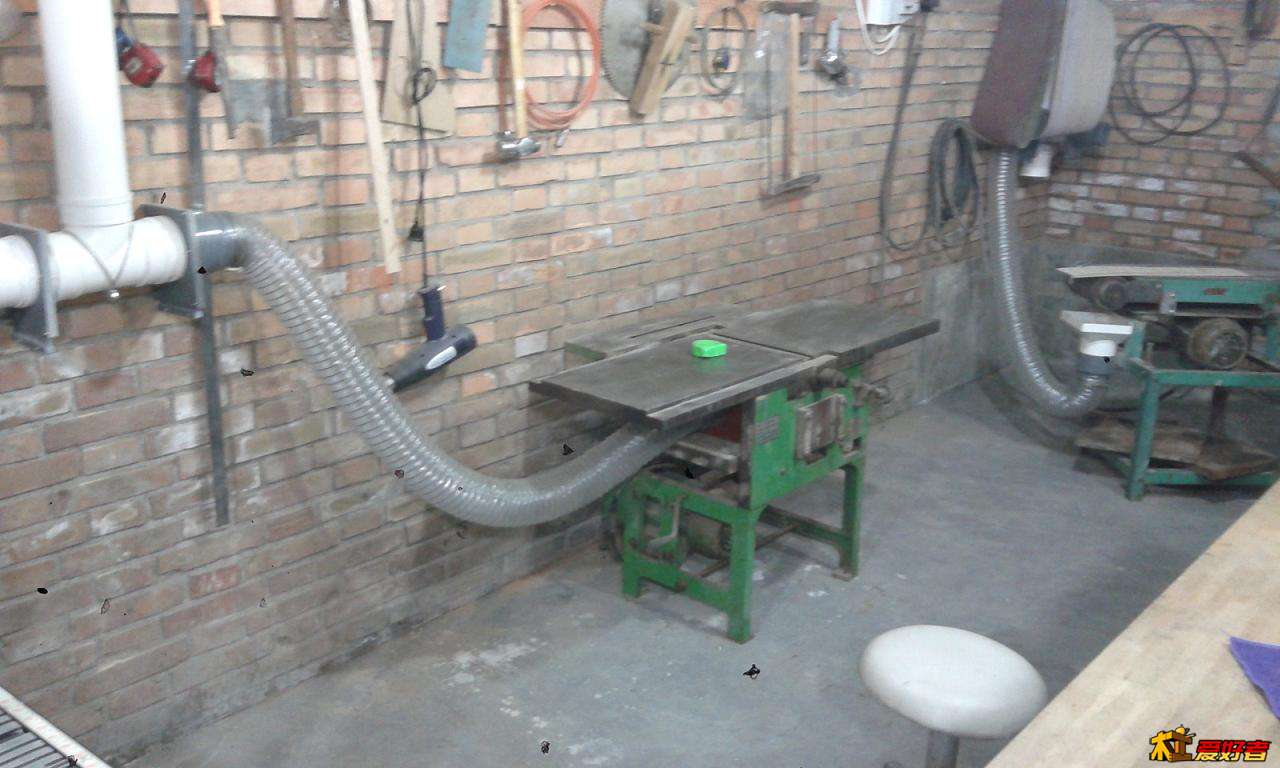

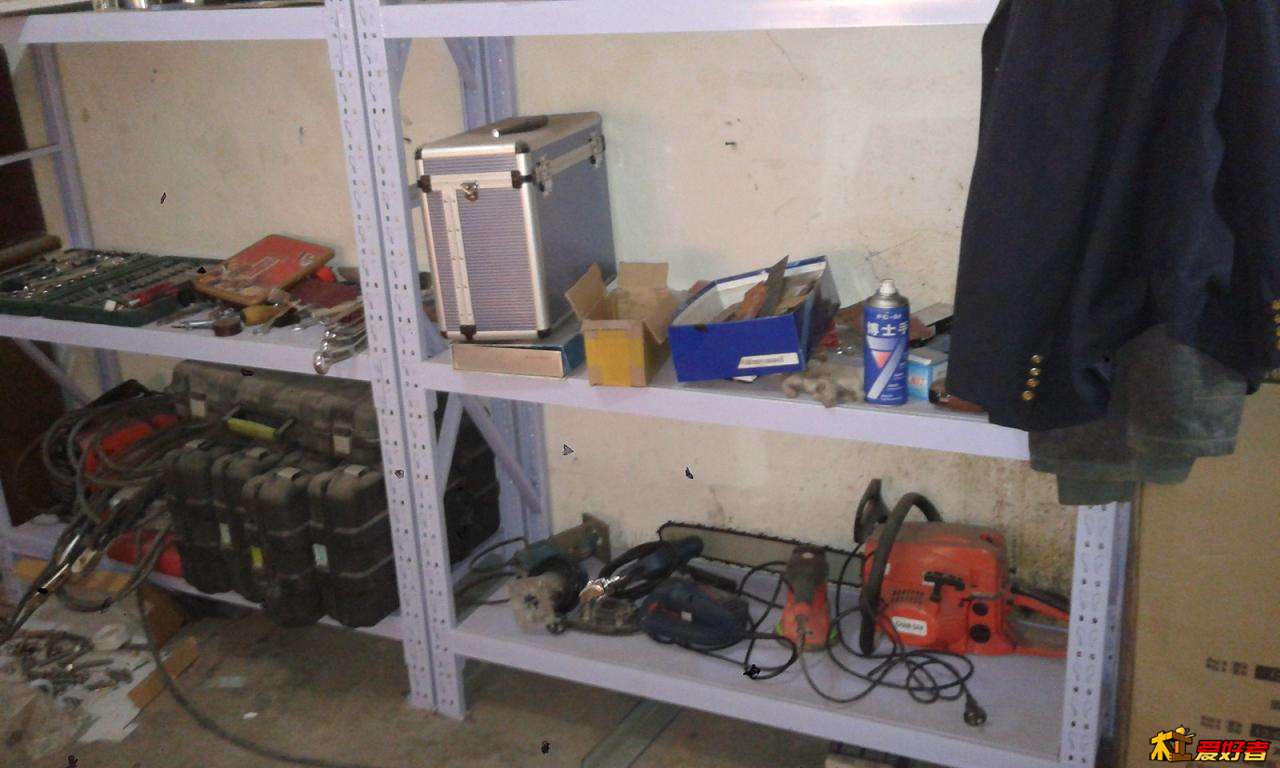

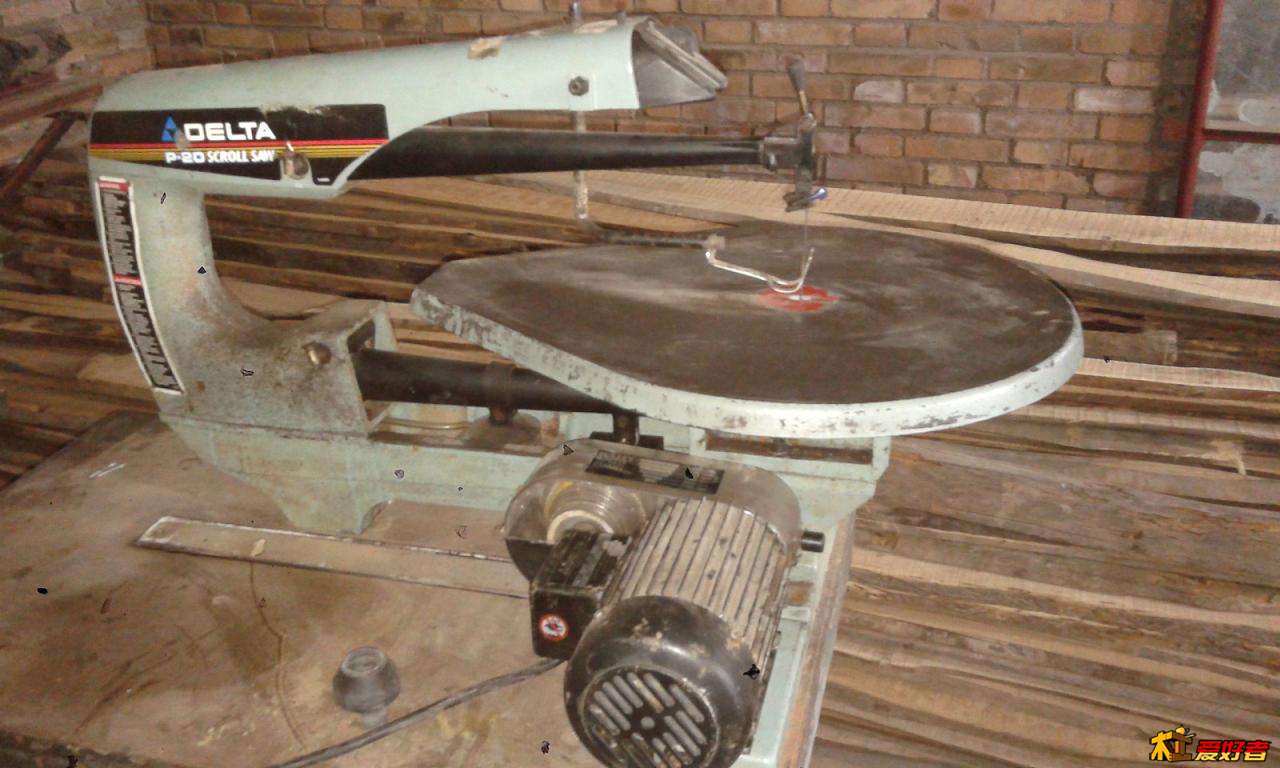

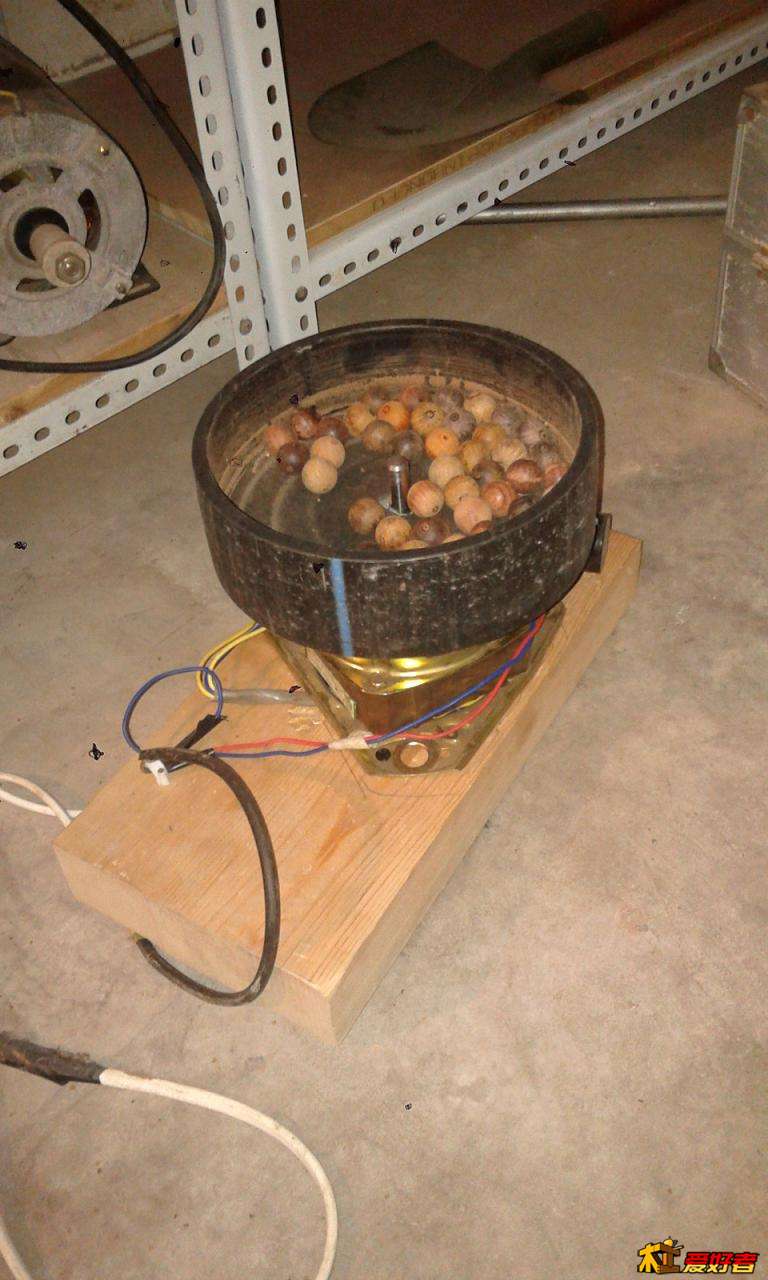

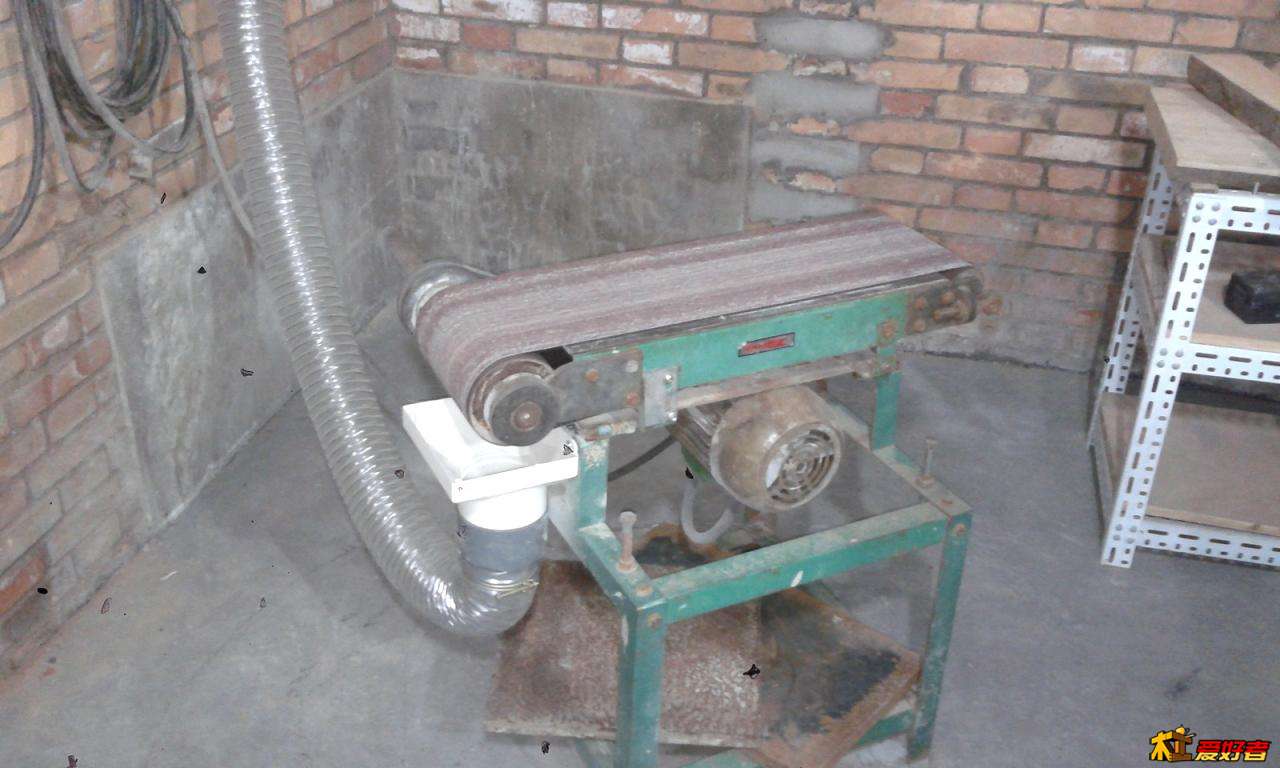

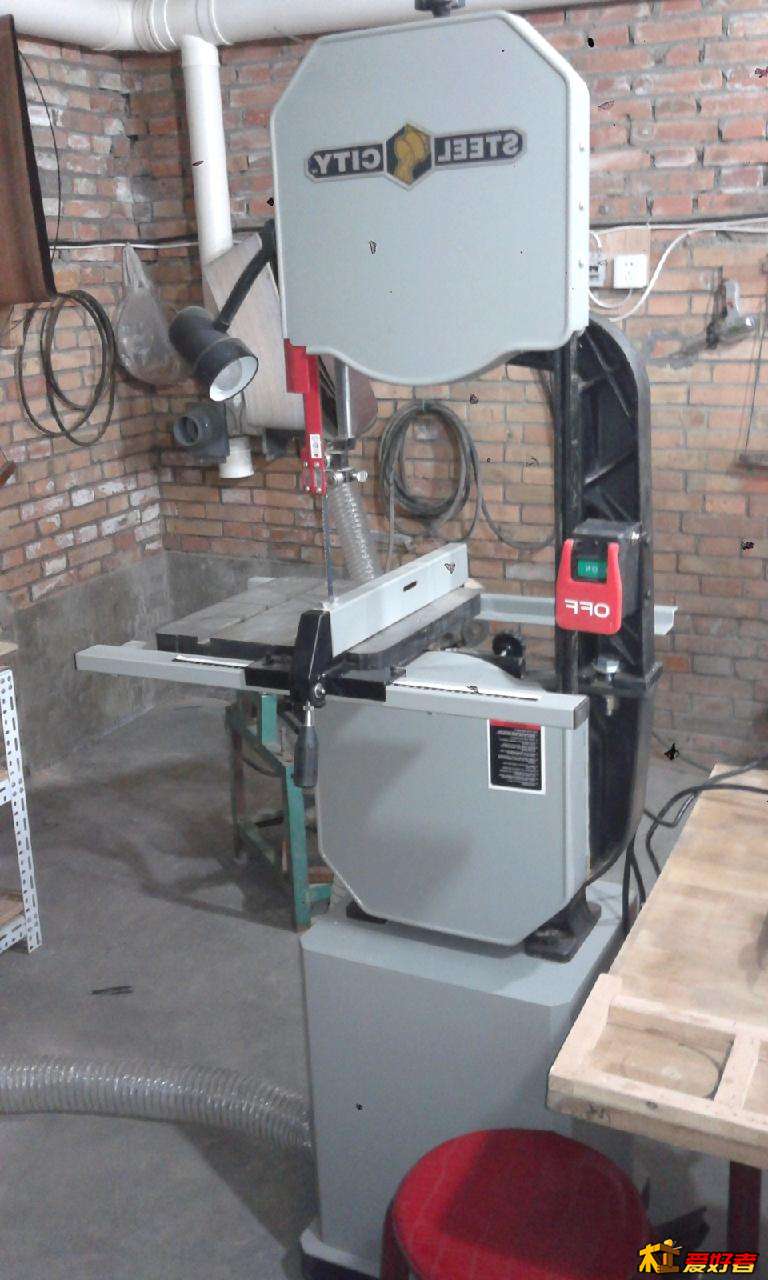

今天回来的又晚了，简单收拾了下，又拍了几张照片。

bdqhd

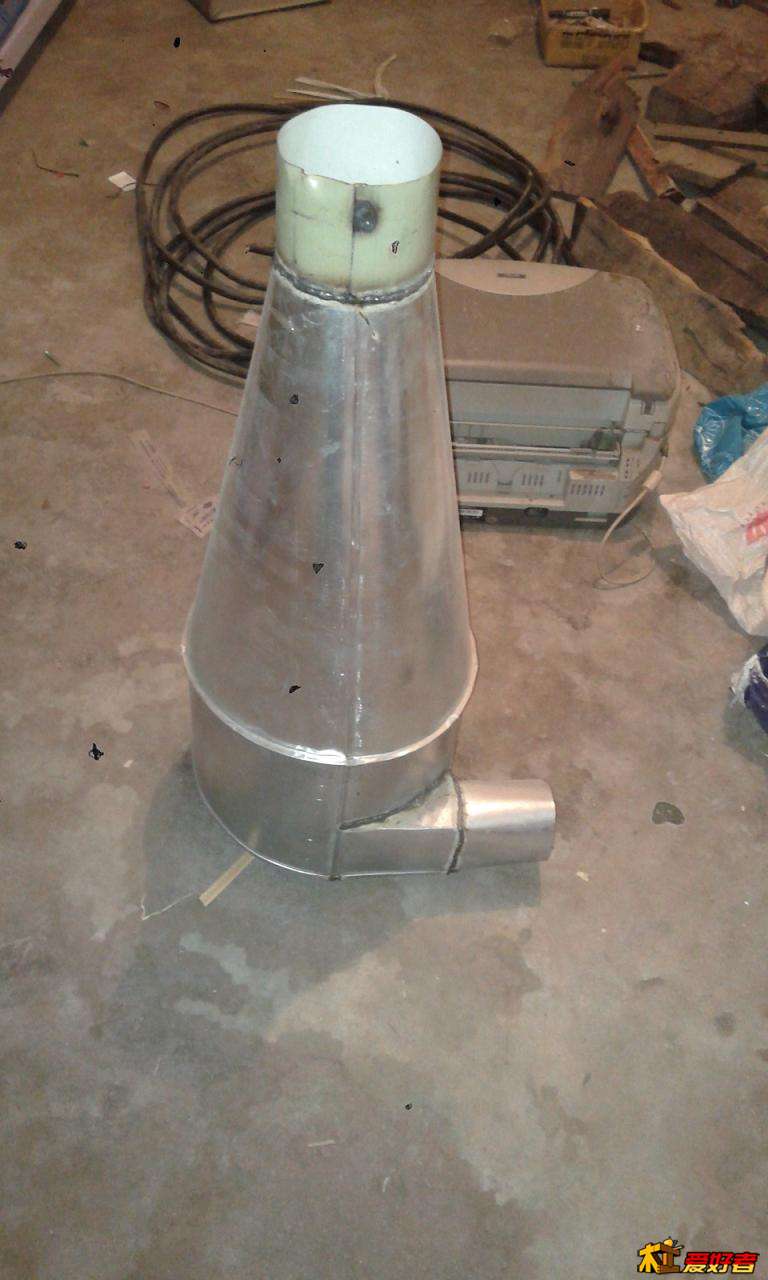

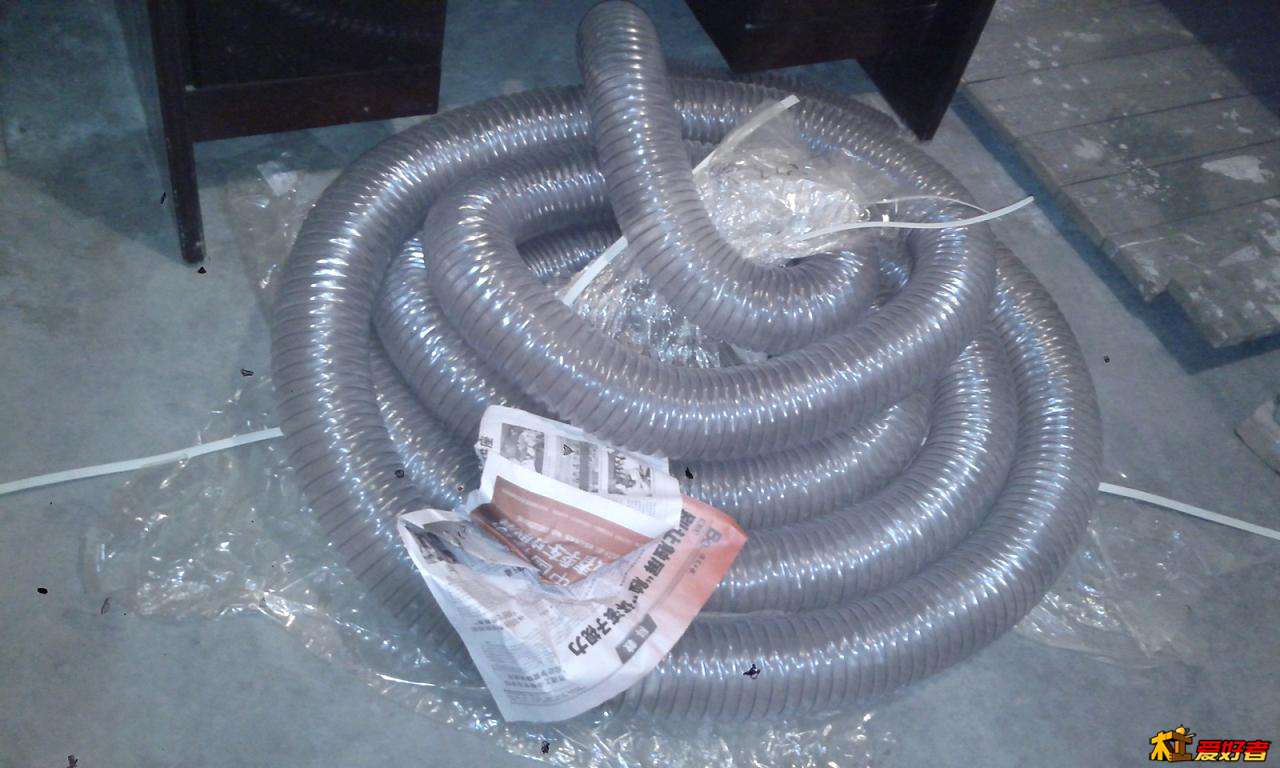

安装制作时间比较长过程没有拍，没办法一一解答，这里统一做答复，风机是1100W三相中压风机，风压2200帕，风量2000大家可以根据这个指标选风机，旋风筒是定制的，数控下料进风口140出风口180，下料口125，高度1000，风阀是自制的买的pvc板材切割组装的，变径口也是定制的，风管是100的木工专用，总造价包括没用完的材料共计1600大元，还剩了13米100的软管，200软管一根，旋风筒一个，变径口若干。
' E; `8 Q" D: l: S8 d: ]
0 t4 b3 }' D* E0 H

9 y( S0 v- N& X- x# P# |! U0 }# G
+ F  V( B& V" {, W
1 h1 W1 A. A7 ^: d% ?. V
# r) N0 y5 n/ L: z! b% H7 U) o
3 K+ m- y! a' x7 b8 C


5 S+ \4 x; b6 h& H4 h- ^. S
" n: F6 [8 }2 f+ w4 [+ J

: t( t- ~' a1 c3 ?! R

  f3 O- u. {. @# G
% D' h' O7 `) d( c3 u

yangpengxiu

A.K.I 发表于 2014-4-13 23:13
呵呵..不细看真没看出来那个是阀..呵呵

) Q+ ?' d) y' P! t# I6 C8 ~9 C这个阀是自己做的还是买的啊。如果在淘宝买的，给个链接啊
% y) [  ?; p( `: O

yangpengxiu

A.K.I 发表于 2014-4-13 23:13
呵呵..不细看真没看出来那个是阀..呵呵

; u- Y: h: @7 Q1 g2 _, H  i7 ~7 U; J这个阀是DIY的，还是购买的，如果是淘宝购买，给个地址啊
