自制雕刻机倒装升降装置

cxg2001

386808351 发表于 2014-4-13 21:39
这个不错，不知道牢固程度怎么样。

8 }/ P4 \8 X/ R" @# i' ^3 B导管是不锈钢的，有一定的刚度强度，使用时是上下垂直用力，正常使用一点问题没有，雕刻机取出和平放时，小心一点不要让导管过于受刀就设问题啦。

cxg2001

长乐 发表于 2014-4-13 21:48
这个受力的情况，顶住雕刻机底部的铁片会不会歪到旁边去？

不会的，导管上开的槽有导向和限位的作用。
* P6 d& t$ J) _+ y7 Y  D

pf4

可以高精度控制高度, 真不错.

请教, 振动时, 螺丝会不会松动?

5 |& I0 u8 s# \3 ^, ?引起下降, 毕竟机器比较重.
3 d8 I4 j. h6 |3 ^1 @& |
2 y& z5 w0 }% X; P5 T

cxg2001

ZXS651 发表于 2014-4-13 21:48
点子不错，顶起。。。

感谢木友帮顶！！

cxg2001

lpx 发表于 2014-4-13 21:55
( I9 g  A8 k& h* K. K" O1 [# @5 ]楼主好办法，简单实用！

多谢木友支持！
1 H8 o/ c0 B3 M. V2 Y1 X

入神

后机壳是不是用碗状顶的稳一些，以免脱落？

cxg2001

pf4 发表于 2014-4-13 22:06
可以高精度控制高度, 真不错.

+ q1 M; i9 t# U) {请教, 振动时, 螺丝会不会松动?

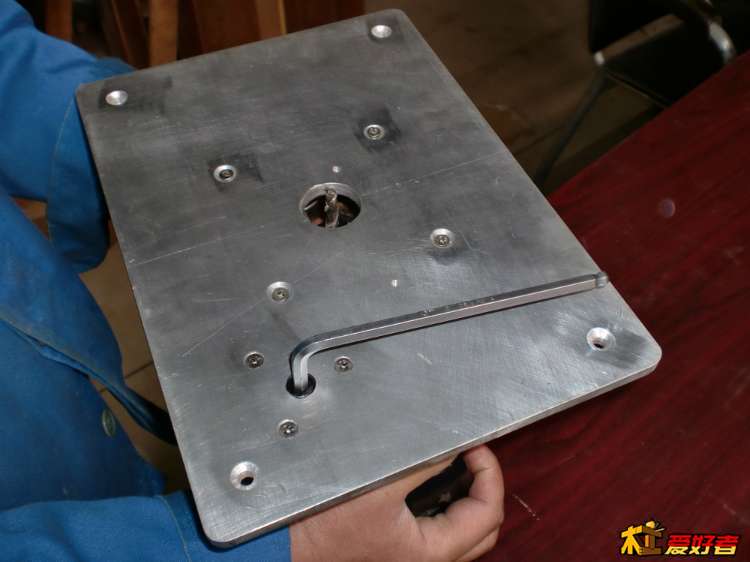

. R" X8 W- h5 ^: N您是说倒装板面上的这三个沉头机螺丝吗？加上弹簧垫紧固住就好了。如是说导管内的螺母更不会松动，是导向槽限制了螺母的左右旋转。

pf4

cxg2001 发表于 2014-4-13 22:24
* |1 @! F) v# A7 D您是说倒装板面上的这三个沉头机螺丝吗？加上弹簧垫紧固住就好了。如是说导管内的螺母更不会松动，是导向 ...

; {# l/ E$ O1 ^! X; r0 d3 v是的  我是问的导管上的内六角螺丝

! L/ j3 ?9 p2 E! F1 v6 B8 {2 ^看不到导管内的情况, 有此一问.
1 g" |# L3 J( X" U& A3 }8 v5 N! r* |
感谢分享, 构思很巧妙.
  C1 O  B. o5 N. Q) b# _1 p

cxg2001

入神 发表于 2014-4-13 22:20
后机壳是不是用碗状顶的稳一些，以免脱落？

4 v# ]/ A: O2 I8 K$ a4 m6 E' ?) S9 N您的想法确实不错，不过托板左右旋转有导管上的导向槽限制，导管内的升降螺母有螺杆限制，是很稳定的，不会脱落的。
9 m( Q8 \( q# n  c

清风无月

貌似丝杆的原理。。。

阿公岩

我太急躁了，细一看整明白了。这是最简单的升降结构

A.K.I

长乐 发表于 2014-4-13 21:48
( v! C& h/ Q5 W- g6 z# V+ c这个受力的情况，顶住雕刻机底部的铁片会不会歪到旁边去？

不会,,不锈钢管有开一条槽..
就怕托顶用一久了顶烂电木铣机壳.
# n. Y  l) y8 \最好加点软胶料垫一下.或者做一个卡住机体的机座

cxg2001

pf4 发表于 2014-4-13 22:32
8 D- J5 Z6 R" S4 P7 Z/ @! N是的  我是问的导管上的内六角螺丝
. Q, r; Y( \% Q) y9 ^# W& ^
; q' n, S9 ]* x6 v3 H0 ?+ U看不到导管内的情况, 有此一问.

内六角螺母是m8的，导管顶端的板也是钻的直径8的孔，内六角螺丝的头的肩部就限制了内六角螺母的下降。

cxg2001

清风无月 发表于 2014-4-13 22:37
貌似丝杆的原理。。。

, \: c  x* r( `5 w1 z木友说的对，，就是利用丝杆提升，下降时是雕刻机的弹簧在起作用。
8 E8 W+ C) k( a5 z! K/ X

cxg2001

A.K.I 发表于 2014-4-13 22:46
不会,,不锈钢管有开一条槽..
就怕托顶用一久了顶烂电木铣机壳.
最好加点软胶料垫一下.或者做一个卡住机 ...

托架上用了一块园形板，是为了增大面积，以减小对机壳的压强。托板对机壳的力，，无非就是雕机弹簧的张力。这个力量没有那么大，只要克服了弹簧的张力就ok啦。
