PowerMILL圆雕新手教程

aiyadidi · 发表于 2014-5-13 20:03:37

支持楼主的奉献，谢谢

lttswyf · 发表于 2014-5-14 06:02:17

班长何在发表于 2014-5-13 08:34. w0 Z) Y$ H# q8 Z2 H- |# q% G
想问下楼主，仿真怎么弄，我仿真出来的是线条。想仿真就只剩雕完的那些可以吗？

就是线条

huaide · 发表于 2014-5-14 13:26:49

lttswyf 发表于 2014-5-12 22:17$ g4 }1 I) W2 o" ]' @7 ^+ c
那就得把你所有设置的截图给我看看

老师谢谢你！软件少装了个东西，现在OK了！谢谢！

罪孽成佛 · 发表于 2014-5-14 15:27:22

请问这个刀路刀尖定位必须要在xyz0位置吗? 我想刀尖定位在工件表面开始工作怎么设置啊？
G1 Y-7.1 X0.0 Z11.257 A0.0 H01 F500
Z9.257
Z9.28 F100
Y-6.711 Z2.782 F500
Y-6.529 Z3.283
Y-5.384 Z4.395
Y-4.767 Z4.643
Y-4.676 Z4.803
Y-4.585 Z5.24
Y-4.406 Z5.492
Y-4.226 Z5.595
Y-3.992 Z5.592这样设置的机器都浮空了

班长何在 · 发表于 2014-5-14 16:15:46

lttswyf 发表于 2014-5-14 06:02 2 g+ ^2 G9 @9 ?, r
就是线条

有没有仿真是仿剩下的模型，把雕的不要掉，就剩留下的模型。想问下有没有朋友有空的我想租一个小时的时候时间帮我远程讲解下。

班长何在 · 发表于 2014-5-14 16:24:57

想问下楼主，PM里面的坐标怎么对应机床的坐标。我雕出来的东西跟镜像过似得。就是左半部在右半部右半部在左半部。就感觉Y轴方向相反。

lttswyf · 发表于 2014-5-14 20:02:39

班长何在发表于 2014-5-14 16:249 V$ _$ z1 L' l4 \! f
想问下楼主，PM里面的坐标怎么对应机床的坐标。我雕出来的东西跟镜像过似得。就是左半部在右半部右半部在左 ...

修改mach3中的电机参数

lttswyf · 发表于 2014-5-14 20:08:43

罪孽成佛发表于 2014-5-14 15:27
$ M1 C. @/ i0 \' g8 _6 O请问这个刀路刀尖定位必须要在xyz0位置吗? 我想刀尖定位在工件表面开始工作怎么设置啊？1 U) U8 h: V8 A4 b8 C
G1 Y-7.1 X0.0 ...

这个我没试过，不过建立用户时有那个选项，但我感觉这对毛坯可能要求比较高，一定要规整才行

lttswyf · 发表于 2014-5-14 20:11:21

班长何在发表于 2014-5-14 16:15
; q$ O) |* z. s, d! i( W有没有仿真是仿剩下的模型，把雕的不要掉，就剩留下的模型。想问下有没有朋友有空的我想租一个小时的时候 ...

本人是男的

初学养鸟 · 发表于 2014-5-15 12:59:49

感谢楼主发的教程

huaide · 发表于 2014-5-17 10:53:49

本帖最后由 huaide 于 2014-5-17 10:57 编辑

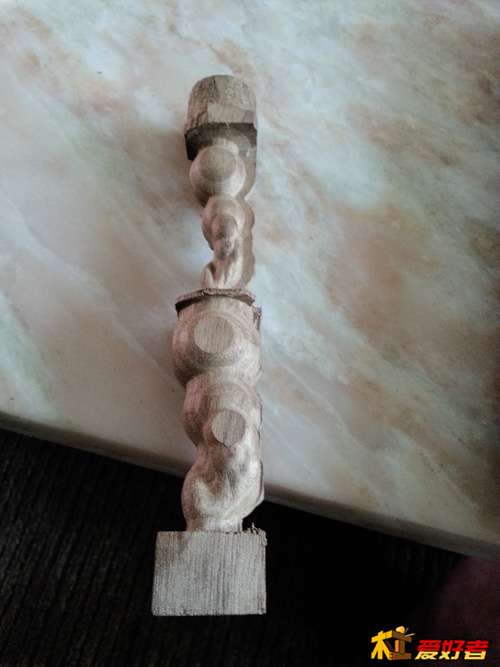

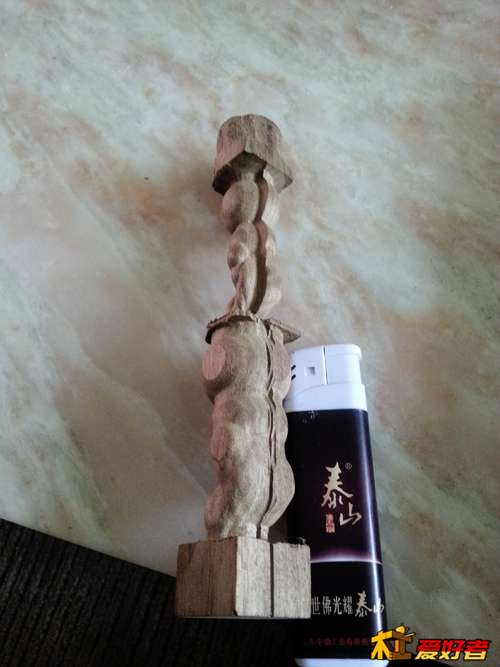

楼主老师好! 按步骤出的G代码雕刻出这么个东东(见下图), 雕件上半拉是精雕下半拉是开粗,A轴0度和360度位置竟然出现了3毫米落差, 查代码开始z轴位置和结束位置不在一个点上, 啥原因?

新闻热点 · 发表于 2014-5-17 13:06:53

这么费事啊郁闷

lttswyf · 发表于 2014-5-17 13:33:46

huaide 发表于 2014-5-17 10:53
+ U8 [, C. K7 z( P( S1 `. N楼主老师好! 按步骤出的G代码雕刻出这么个东东(见下图), 雕件上半拉是精雕下半拉是开粗,A轴0度和 ...

z轴的开始点和结束点本来就不在同一点，看你这情况不是刀路的问题，我感觉象是刀没夹住，或是料没夹住，或是刀尖断了，总之是硬件的问题

huaide · 发表于 2014-5-17 15:45:21

lttswyf 发表于 2014-5-17 13:33( Q3 k5 W$ `6 y' o) Y8 _
z轴的开始点和结束点本来就不在同一点，看你这情况不是刀路的问题，我感觉象是刀没夹住，或是料没夹住，或 ...

刀，料应该都没问题刀路非常平缓，可走到360度处却与0度面有了3亳米的落差，且两次雕的结果都一样。“Z轴的开始与结束不在同一点”是我表述错误，其实我的意思是G代码里0度和360度Z轴位置不在同一高度，所以才有落差

yangthsam530 · 发表于 2014-5-18 14:43:54

lttswyf 发表于 2014-4-13 18:11
# T3 l, i6 Y. D; n0 d' }此为精雕参数，供大家参考

相當符合教學的目的，感謝樓主的解說，讓我對加工流程有更多的了解～謝謝！
