正装雕刻机结构图

知秋

怎么人人都会画图，就我不会阿

adsl1320

原帖由 知秋 于 2008-12-18 10:01 发表
6 a) [" p1 N, \" t1 g" x怎么人人都会画图，就我不会阿

$ Y+ \& H) }+ D! `
* C' F) M" s  O4 d' j2 e
, X% k* [- ]4 ]  r2 M岁数大了，
很难学了，
灌水得了。

太阳鱼

原帖由 欲穷家里木 于 2008-12-17 22:12 发表
/ |% g; @( W: T, k/ @' e9 C; ]+ k" />" />" /> " />" />" /> " />" />" />
结构都看得清吧？工作时雕刻机验光轴直线行走铣出一个侧面，旋转180度，铣出一个半圆，再沿直线往回行走铣出另一个侧面，再旋转180度，铣出另一个半圆。不知说清楚没有？
73090然 ...

1 X) n  O* p  v2 w你没说清楚" /> 但是我明白。:lol" /> :lol" />
我的成本低，省钱买相机:lol" /> :lol" />
* W. m7 X' _9 d  ?% @3 x楼主比我强，创新的多，但创新是双刃剑要想使用方便，即给别人也能会用，还有工作要做

[ 本帖最后由 太阳鱼 于 2008-12-18 11:35 编辑 ]

欲穷家里木

这件事你是开路人，我们都是跟着作。东西经你肯定很高兴，专家嘛。
如果你都认为我没说清楚，看来我确实没讲明白，再试一次吧。如果还不行，闭嘴得了。

严丝合缝

超级棒的 设计！ 羡慕

欲穷家里木

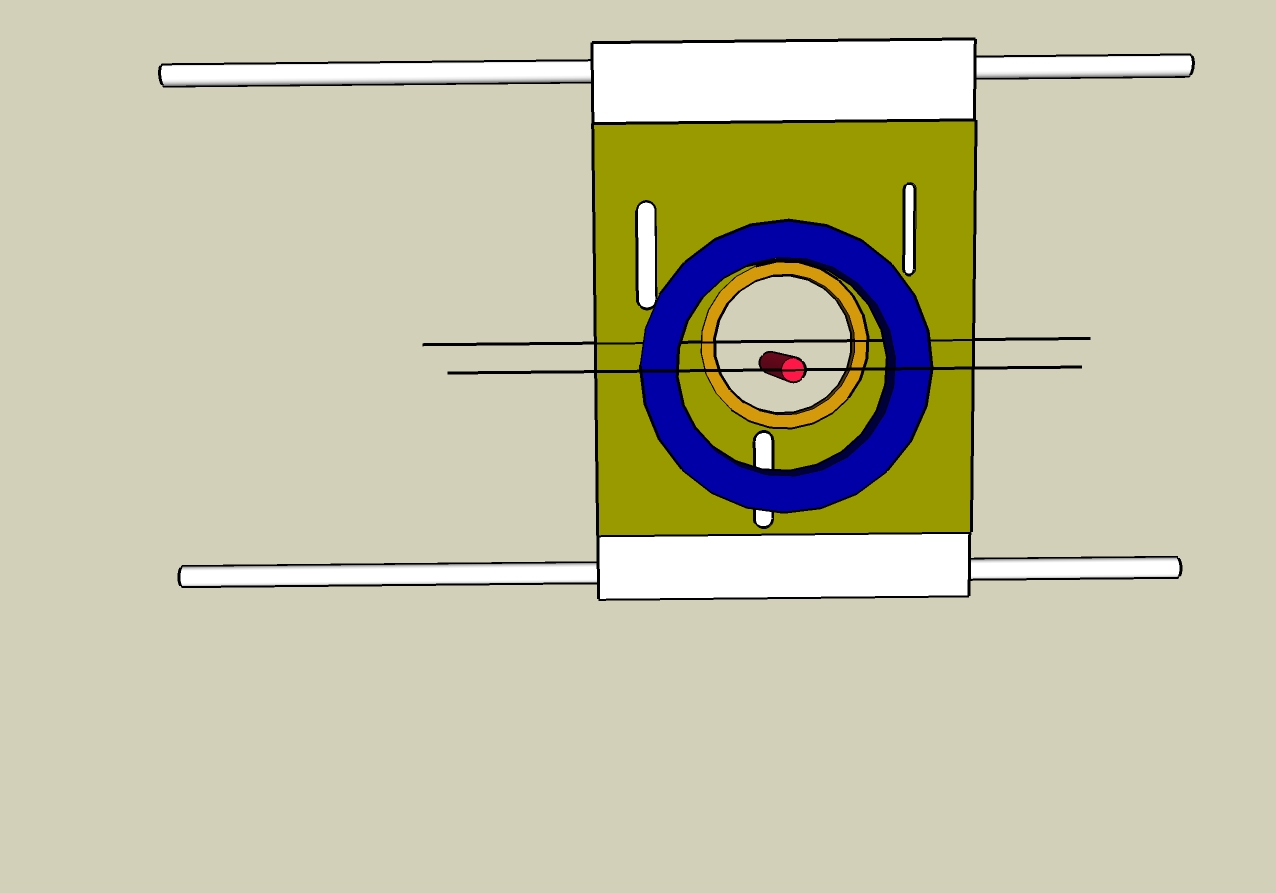

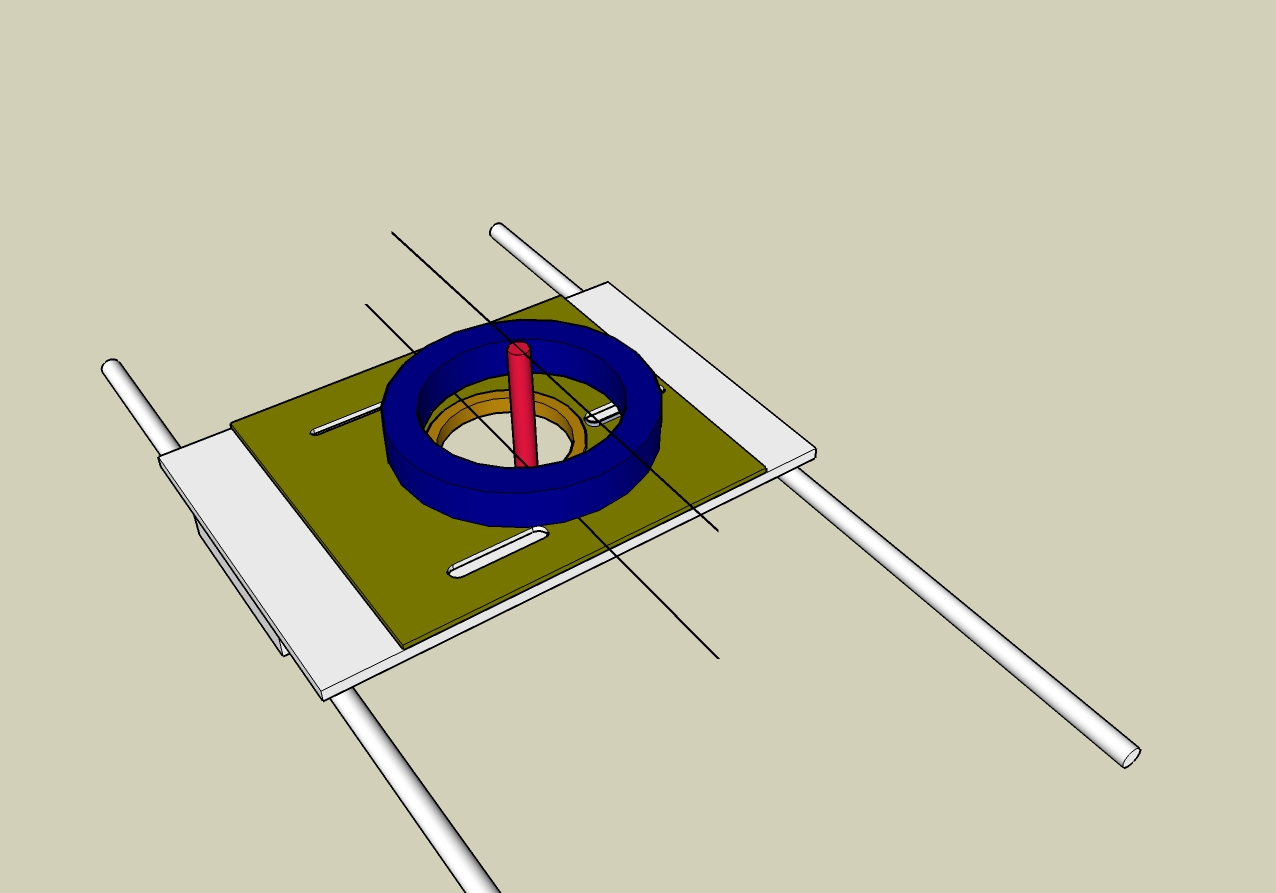

画个图容易解释。图里蓝色园代表雕刻机底座，得伟618底座有三颗固定螺丝，用它把雕刻机固定在绿色底板的三个长孔上，黄色铜环与绿色底板一体，红色圆柱代表铣刀，我画了一条通过铜环的中心线和一条铣刀中心线。


9 l* {' K% q4 R3 J* L$ U

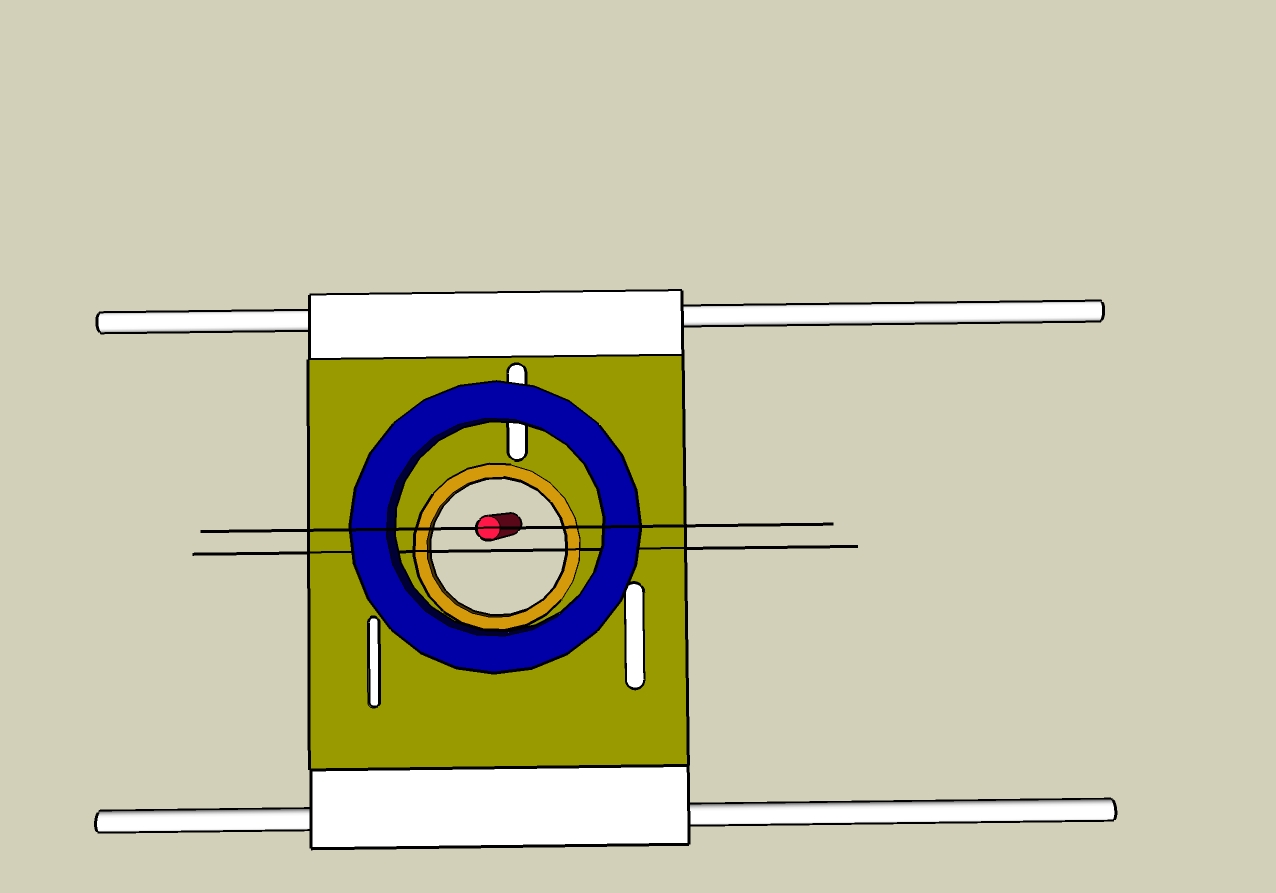

调整长孔螺丝使铣刀中心偏离铜环中心
& E0 r7 w8 i3 T6 m8 F' T: `8 g! E! p

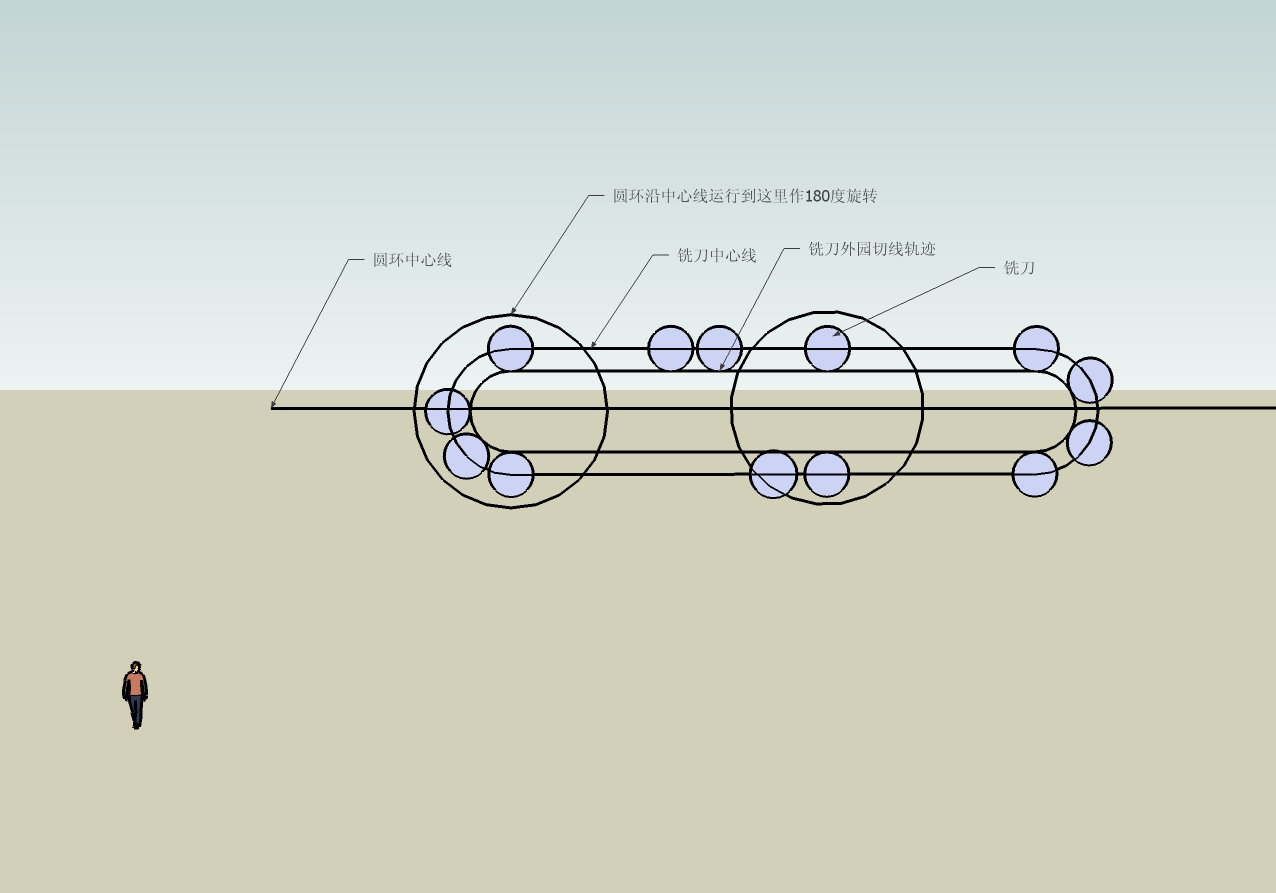

下面使铣刀的运行轨迹

: y: {" S9 N0 V4 Z: t! q& U走到头，旋转雕刻机（以铜环为圆心）刀又偏向另一边
9 K! J# e! q" K0 G
) ?3 ]1 ^1 i0 ?0 ^" {8 D再走到另一头，再转180度，铣刀就铣出一个体育场跑道了，中间剩下的足球场就是我们要的两头半圆的公榫。:sweat :sweat :sweat
3 l( O" i7 Z2 V, \5 U. [) q( n
[ 本帖最后由 欲穷家里木 于 2008-12-18 19:38 编辑 ]

欲穷家里木

忘了，还有一个问题需要解决。沿直线运行时不能让它随意转动，我采用的是大个的门用弹簧碰珠，一个角一个，对角放就行了。这个大家可能还有更好的主意，希望献出来共享。

lby111

技术含量高，使用效果好，易于制作，无私奉献，好人品要赞！！好贴要顶！！

lby111

俗贴成大厦，金贴如窑洞。不公啊！

鬼头蟹

设计巧妙、简洁。看样子茆也可以用这台机器精确的铣出来，只是不需要旋转180度了，茆榫配合一定完美得无懈可击。
* t" q2 z3 Z, _3 Y, v有一点没看明白，如何限位？你说的：“走到头、、、再走到另一头、、、”所铣榫的尺寸是固定的吗？可是看你的机器的运行副，应该是无论多大或多小的榫，都能铣出来、、、
5 T) D0 U" y/ \1 I- j; P' @3 R# a/ Z第一次见到这样的开榫机，原理独特，恐怕国外也没有，起码我没见过，我觉得应该是你独创的。
非常感谢！

鬼头蟹

如能搞出侧装，铣榫时木件长度就不受限制了，对木友来说那将是又一巨大贡献、、、

欲穷家里木

是啊，坛子里还是公的少母的多呀！:lol

欲穷家里木

国外的东西太贵重不适合自己玩，我们没有批量弄几件玩玩而已，希望尺寸可以灵活调整容易制作。所以费了些脑筋，如果不能让大家受益有点浪费了。但是这里喜欢深入讨论技术问题的朋友不超过10个，唉，知音难觅呀！
限制行程的东西我在图中没画出来，其实就是套在光轴上的圆环加顶丝。
. x3 {) a- }2 L1 v" B. P子茆确实可以做出来，把靠山板水平放置就行了，这个装置可以轻松做出上百个配合精准的榫合对。

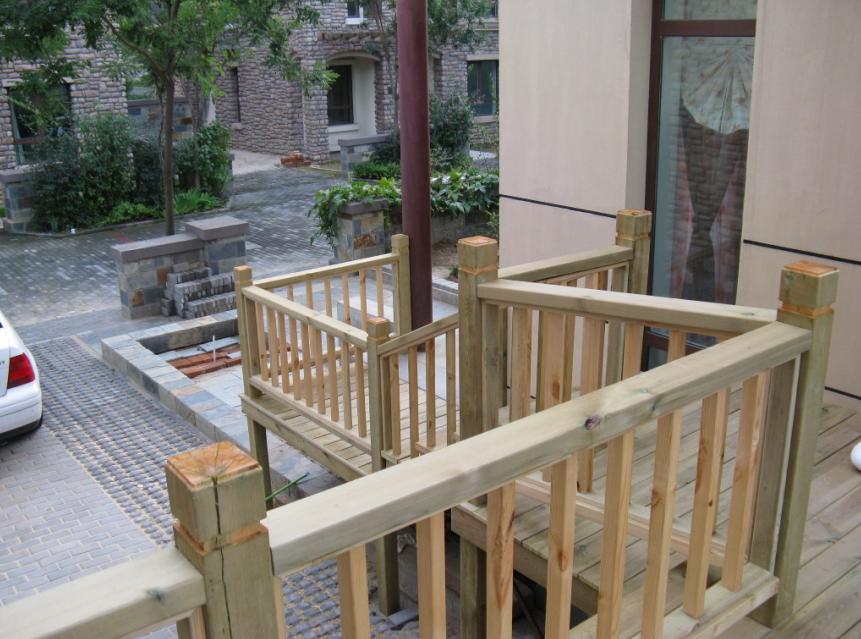

给你看看我用这个做的休闲台栏杆。



" r0 s, b2 S$ ~+ D[ 本帖最后由 欲穷家里木 于 2008-12-19 08:52 编辑 ]

和尚爱潘婷

锁紧限位装置可否在园滑轨上面加个环上面装个手紧螺丝?

wzh8468500

回复知秋我不会画图也不会发图  昨天瞎鼓捣还给发上去了  好血腥。。。。。。。。。
