19楼的解释没有错!
( P2 a) x' C3 |5 W 这是针对带轮的工作面为向上凸起圆弧面的这种带锯床的带锯条的安装位置解释.% ~- V k) I" X x) ?* n0 k A' [
上下带轮的工作呈向上上凸起圆弧面,对带锯有的作用是利用了球面向心自适应平衡的原理,可以让带锯条比平稳的在带轮上运行,不会轻易的跑偏掉下来.所以,这种带锯床的带锯条是安放在带轮的中央位置的.只有结构较好的带锯产品才会使用这种工作面的带轮.2 D, H m% I$ @* Q1 b

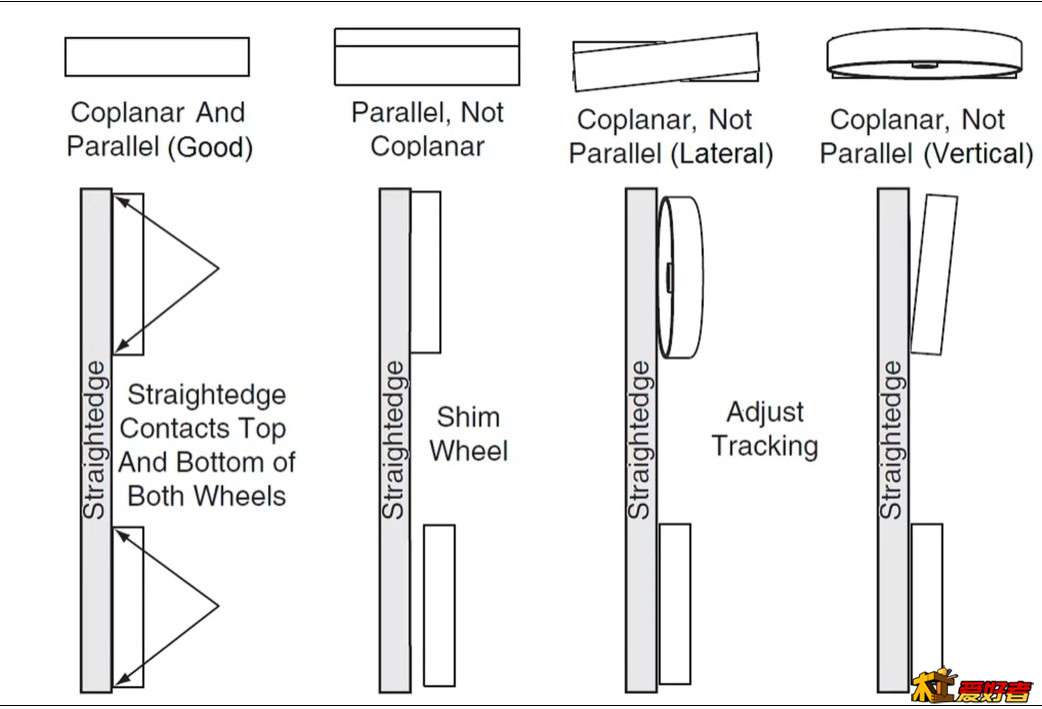

现在的木工带锯床产品,其机架一般没有非常坚固的铸铁件了,机架通常都是钢板剪折件来焊接的.所以现在木工带锯产品的机架钢性强度并不怎么好.在实际的使用中,因需上下带轮对带锯条有一定的张紧拉力,所以,带锯的机架在这个张紧拉力的作用下会产生一定的形变.当带锯机架在张紧带锯条的拉力作用下产生形变后,直接会让安装在机架上的上下带轮的安装形位关系也发生相应的改变.因带锯机架的形变后,原本安装轴心线平行的两个带轮就会再现安装轴心线呈一定夹角的不平等状态,原本上下带轮在同一个垂直面上的也随变成了一定角度的交叉面.这才是带锯床使用的真实情况! 带锯的真实工作状态就是24楼木友上传的图片中带锯的带轮呈现4种状态之中的最后一个状态;两带轮的轮辐圆周面成一定夹角状态;只不过带锯机架的工况形变导致两带轮的形位关系变化并没有图片中所表现得那样夸张.0 C0 s6 X6 X0 m3 X2 _$ g7 ?
当带锯的机架在带锯条张紧拉作用下产生形变后,引起的两个带轮的形位相应变化后,就需要两个带轮上"向上凸起圆弧面"的工作面来保证带锯的平稳运动状态----那就是球面向心自适应平衡原理.
9 a, x+ X% g$ H9 X# Y. b- j
$ _' z! {. J6 f3 K) y- p

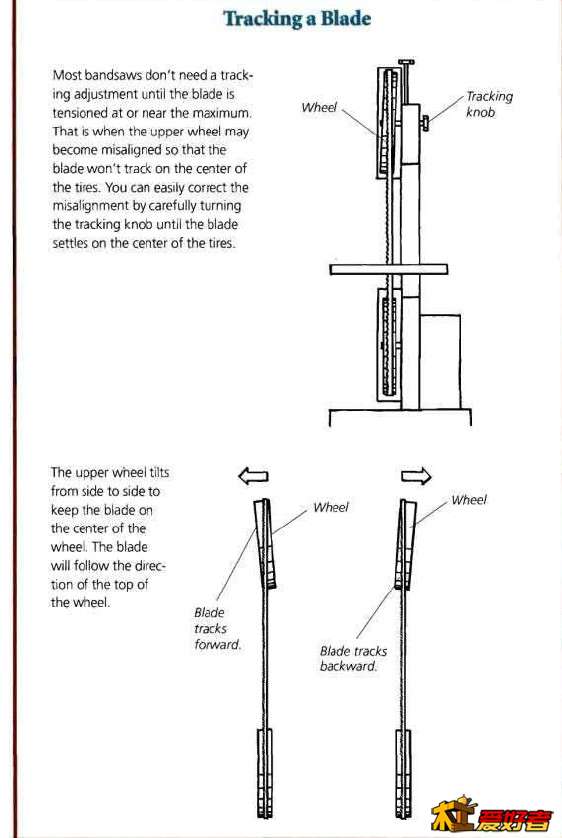

p' s- K; o' g5 d 对于24楼木友上传的带锯调试的说明内容涉及到的带锯产品,要求带锯条安放在带轮圆周工作的一边,要让带锯条的锯具露在带轮的工作面之外,其目的为了保护带锯条的锯齿不会被带轮的工作面产生的巨大拉力把锯路破坏了.这种带锯产品的带轮结构并不好,无法保证带锯的机架在工况中发生形变效应后带锯条能很平稳的在带轮上运动. q; w* \* i) {3 |
另外,如果长期让带锯条在带轮上的受力部位仅仅是靠近锯背这区域受力,带锯条会因长期的局部受力过度或受力不均匀,易发生断裂. ( d5 O* x& \; x2 Z+ j% |' L
还有,如果需要在这带锯上使用宽度只有6毫米这样细带锯条来切割曲线工件,把锯齿露到带轮的外沿之外,还能安装得稳这种细小的带锯条吗?
# y/ i. x0 d" b' @$ e* B 所以,24楼木友上传的图片中的这种带锯属于低档货的带锯产品.3 A, @5 g8 [& P1 Q( {4 z' l
而且这带锯的说明书编写得根本不科学,不严谨.这带锯产品的生产商,关于带锯在实际工况机架会产生一定形变的情况都没有考虑到.因它这种带锯产品的机械是钢板剪折件焊接而成的,其机架的钢性强度不可能处于完美的不变形状态.9 v7 I p( ], A- w1 b" H; O; \
所以,不要认为24楼木友上传的图片中的这份说明书上的讲解的这些带锯调试内容完全是正确的!除非这种带锯的机架是非常坚实的铸件或有非常巨大的机架来保证在工况中不会因为带锯条的张紧拉力变形!
