材料到的差不多了,开始记录我的微车DIY之路

[复制链接]
发表于 2014-4-9 21:37:50 | 显示全部楼层
moioc 发表于 2014-4-9 19:07 . s" e! ?; d( m& r1 p. n: E* X$ x
4月9日更新:
4 t- A$ m& Q' o+ e8 ?4 ]& J# h) s% G$ G- j$ a; W
4月8日电木板到位后开始打孔,打孔非常容易打歪,特别是面对20MM厚的电木板,其中 ...

- w- o1 e9 s8 M+ P" L" z两个电机我都不很熟悉(一般我用小直流24V电机,虽然力气小点,但对我来说够了),从个头来说,吊磨电机好点,但转速太快了,22000转,转起来会疯掉!一般来说1000多转就够了,2000都很少,所以必须要降速,但这个太快了,单纯依靠皮带轮解决不了,你要看看TB上的调速器有木有合适的(我的直流电机都是用PMW调速方式达到无级调速的),只要能降速应该可用。另一台我就更不熟悉了,看转速没问题,配合皮带轮变速就够了,不知对你有用没。。。- S* [9 U& e: ]" X- e  C
回复 支持 反对

使用道具 举报

发表于 2014-4-9 21:41:05 | 显示全部楼层
皮带轮咨询下这家
回复 支持 反对

使用道具 举报

发表于 2014-4-12 16:15:31 | 显示全部楼层
楼主加油 等更新了
回复 支持 反对

使用道具 举报

发表于 2014-4-12 16:15:42 | 显示全部楼层
不错。加油!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-12 19:38:11 | 显示全部楼层
谢谢各位支持!9 F+ h# S3 `% L- J: F
+ {$ u! f: ^  {( p
4月12日更新:装上卡盘之后遇到好多个问题,加上最近几天比较忙,进度慢了下来!. J7 `4 w' |* i/ P# l5 ?

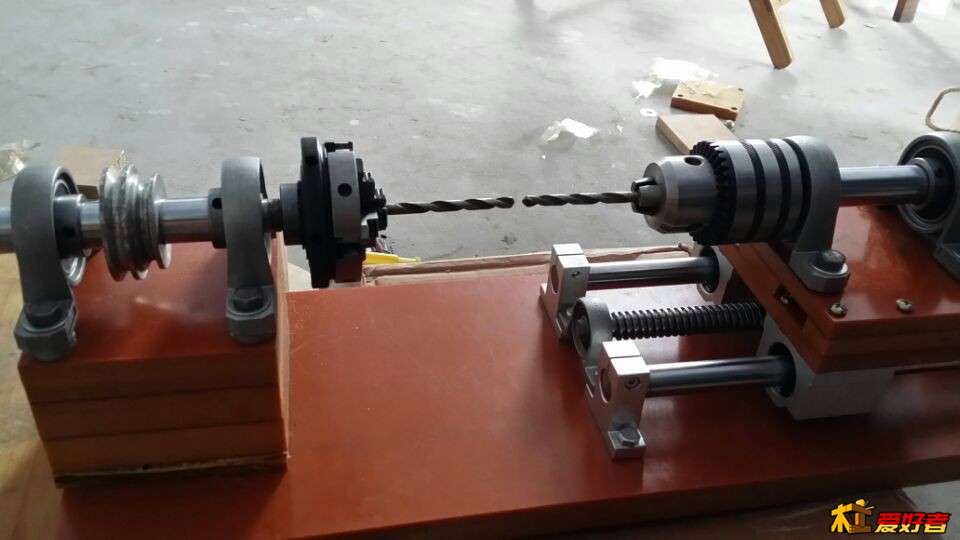

卡盘装完之后面临的就是两个主轴校对中心点了,没动手之前,我认为这一步才是最难的,实际操作中这个问题并没有占用我过多的时间:2 `$ a& g) N: m# J8 K  u

8 b- {; q0 u5 g QQ图片20140412192338.jpg $ S/ ?5 A: {+ U* q; B
* T( F7 J, S# W" p) s

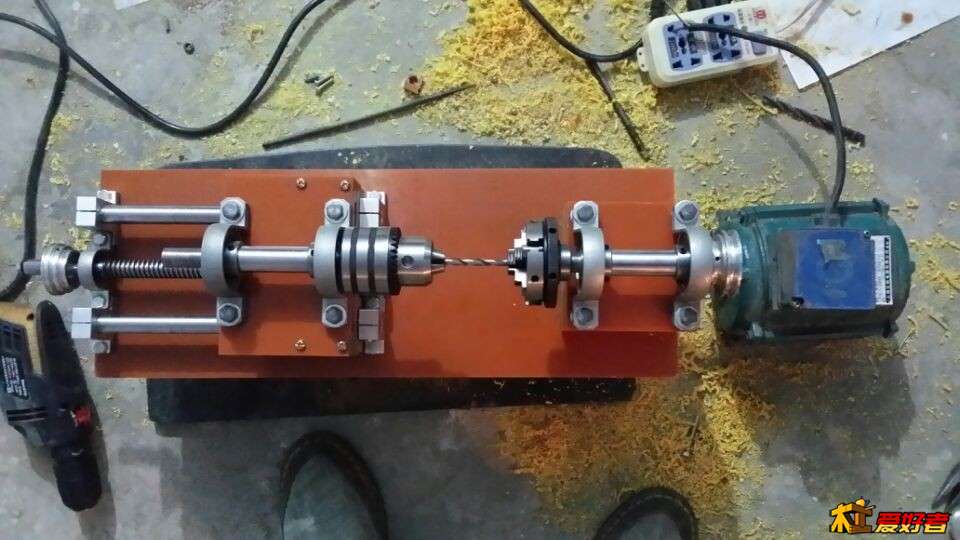

主轴校对结束后需要考虑的就是电机的固定了~这也是我最近几天考虑的最多的问题,如下图所示,由于借鉴了casper_163 大哥的车床,所以我一度想将电机与卡盘主轴平行安装,无奈破坏了我家里另外一块竹木菜板,放上之后总感觉不是很可靠,因为我选择的电机重量比较高,另外若是电机与卡盘平行安装必须将电机调高,另外两个主轴的底座用脚垫加高后或许会不稳定!4 _. c  U1 i+ p+ q* r$ |
- t/ F1 Z) y4 d5 B/ Z8 `% ^
5 a' M. t4 [) a: u+ s3 }# j8 @% R, p; M

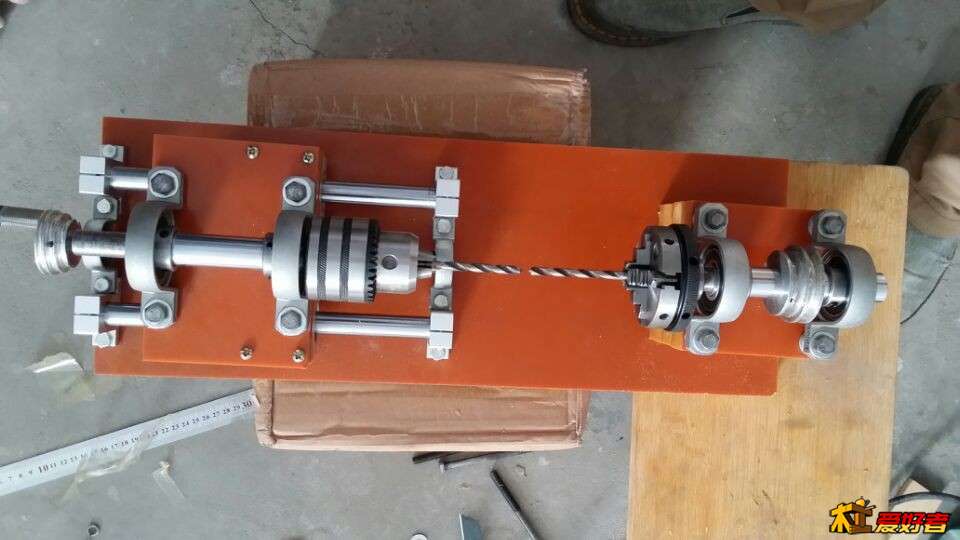

经过最近几天的参考,我决定将电机放置到卡盘主轴下面,所以调整了皮带轮的位置,两个主轴底座下面我将用角铁焊个框架,预计这项工作在4月15前可以完成!
0 p+ Y- Y0 F# y# M QQ图片20140412192345.jpg
) B7 S$ F8 J; X6 P$ @% g8 x
" I) ~9 O" s( y1 N2 C" ]目前我手里有三个电机:1.吊磨 2.750w电机 3.200w 直流电机,主轴底座下面的架子焊接完毕后我手头的三个电机都客户使用,其中750W电机需放置在架子外面,电机底座用延长电木板固定在未来的架子上~~
# S8 {3 c% }7 j2 l1 |6 |0 ~; |, n QQ图片20140412192327.jpg
回复 支持 反对

使用道具 举报

发表于 2014-4-12 20:04:15 | 显示全部楼层
从图片上看尾轴好像有点装歪了。另外用四层电木板垫高主轴的方法好像有点笨重了,不过用什么轻巧的方法我暂时也没想好。
回复 支持 反对

使用道具 举报

发表于 2014-4-12 21:07:29 | 显示全部楼层
新手学习中,准备自己动手做
回复 支持 反对

使用道具 举报

发表于 2014-4-13 10:14:34 | 显示全部楼层
看起来不错,一步一步的
回复 支持 反对

使用道具 举报

发表于 2014-4-13 22:35:48 | 显示全部楼层
支持一下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-14 11:01:39 | 显示全部楼层
才郎 发表于 2014-4-12 20:04
7 O6 @/ w8 S' Y. K* D8 J) N从图片上看尾轴好像有点装歪了。另外用四层电木板垫高主轴的方法好像有点笨重了,不过用什么轻巧的方法我暂 ...
3 ?# S% `3 a  ]# h/ K
尾轴实测没问题 四层电木板我也觉得太笨重了,但是我实在想不出其他什么好办法来,只能这么搞了 谢谢支持
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-20 12:22:54 | 显示全部楼层
4月20日更新,经常出差的人伤不起,耽误好几天,总算基本完工
7 N, A2 D7 l- y% [- I5 A( S4 `" y3 l! O% I1 ^/ M# X

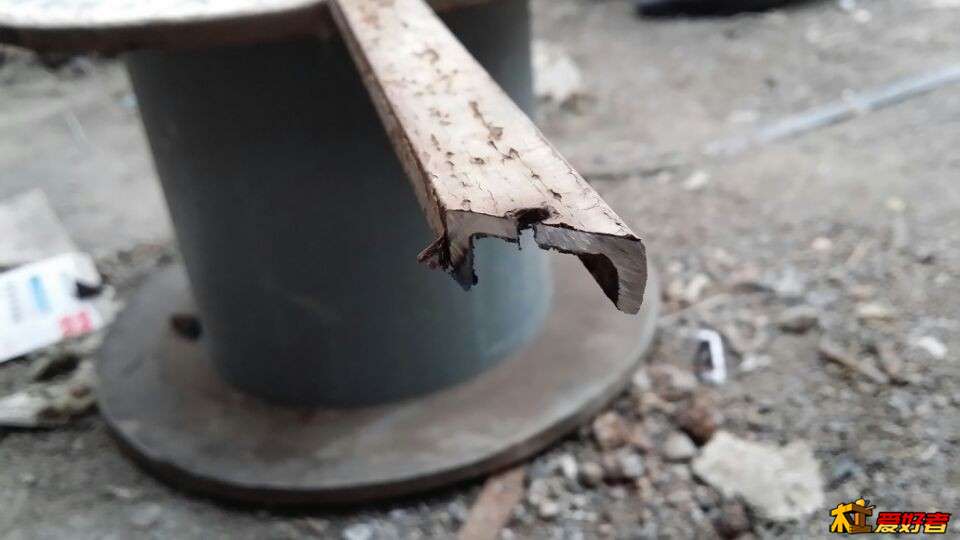

上次提到的支架焊完了,从废品收购站里10块钱买了两个废旧钢窗,厚度约有4mm,真材实料!
3 ~; C0 }( W! ]# |+ d: z QQ图片20140420121144.jpg ' L) j- j' ~7 w  {3 @
) @6 T- U2 N! T% H. i, W7 Y! T, O3 @7 m! u# i

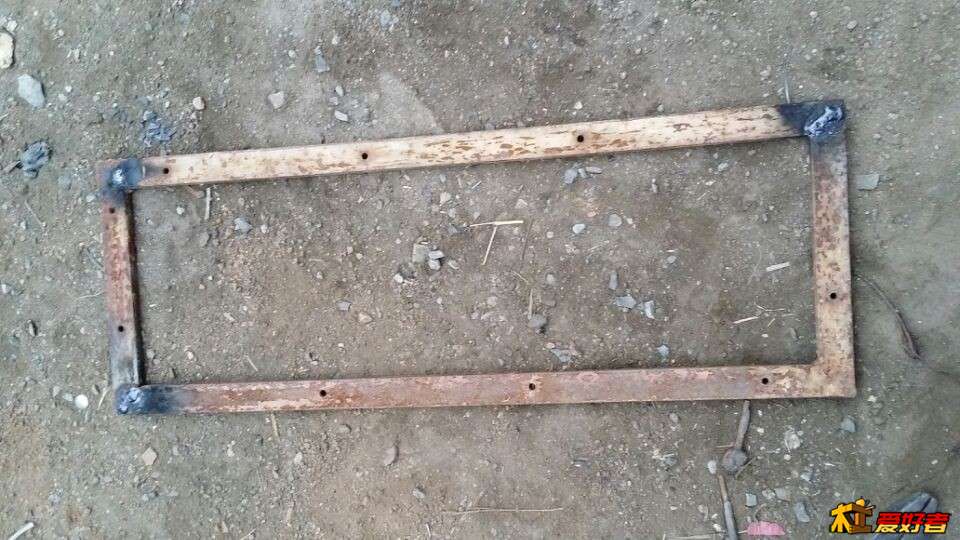

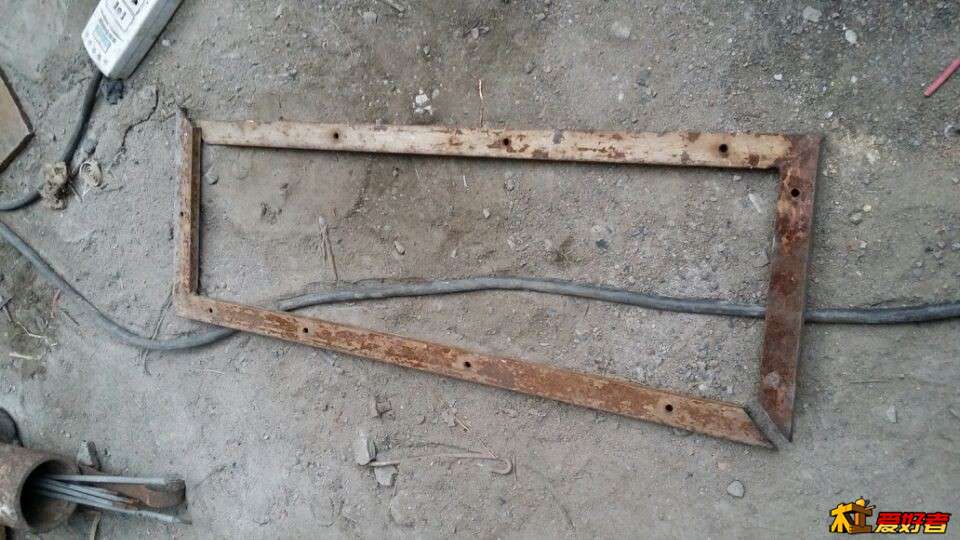

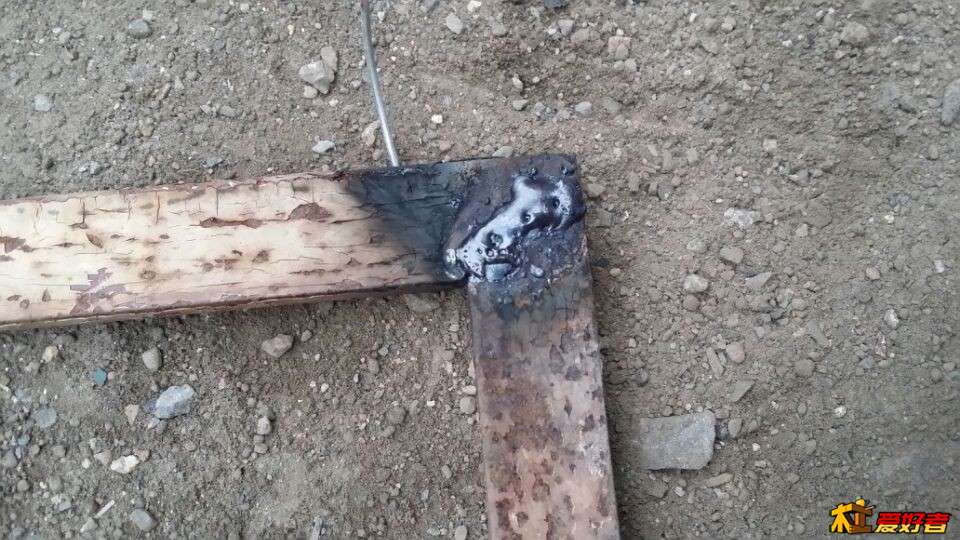

开始裁切焊接,裁切时对角位置已经要做到标准45度角,另外,任何操作都需带防护眼镜
3 b8 Q; @; t" X- _7 Z8 E9 W/ G9 A: \% e2 s. U, Z) r" p: h% O# \
QQ图片20140420121040.jpg 9 X; h! {0 ^2 G' r
& T! V- O0 f/ u QQ图片20140420121117.jpg " w; d& a) S# V% c& j
8 C% f7 a/ G5 q% F5 S. _

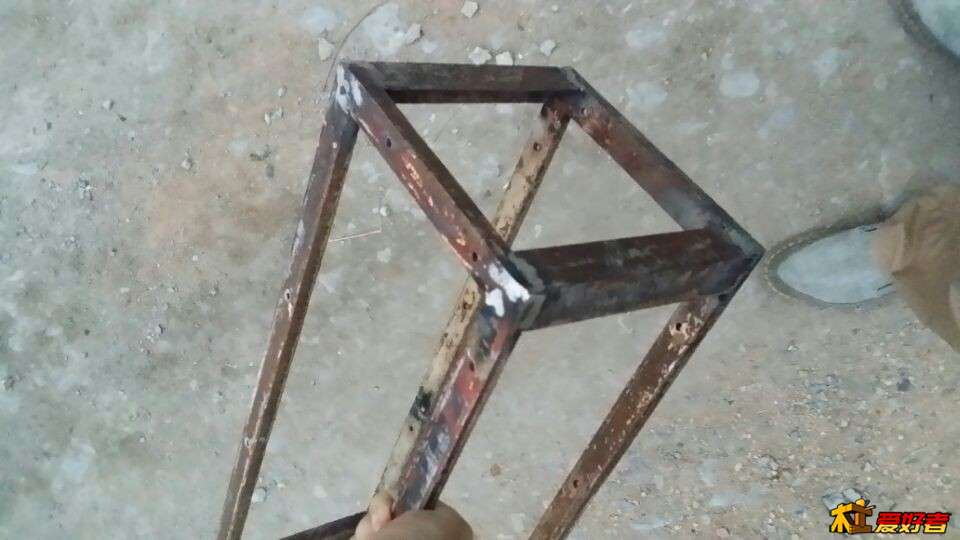

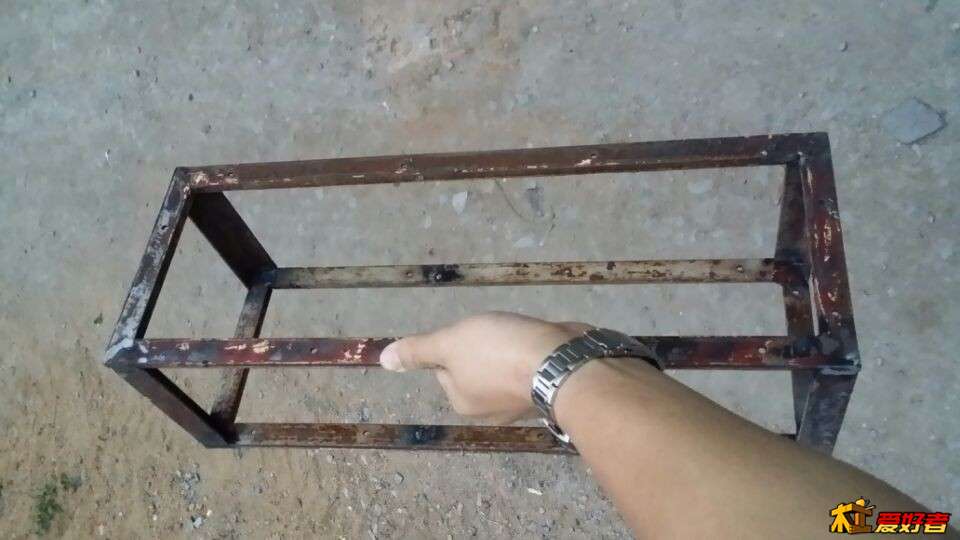

焊接完毕,尺寸非常标准!
& e  ^9 y$ e2 Z/ P
$ P( E8 A. w0 f0 I: G, E. G: ~# T" c QQ图片20140420121127.jpg
/ N! L2 f+ A9 @ QQ图片20140420121139.jpg
3 f; q+ o5 Q# M: k4 t

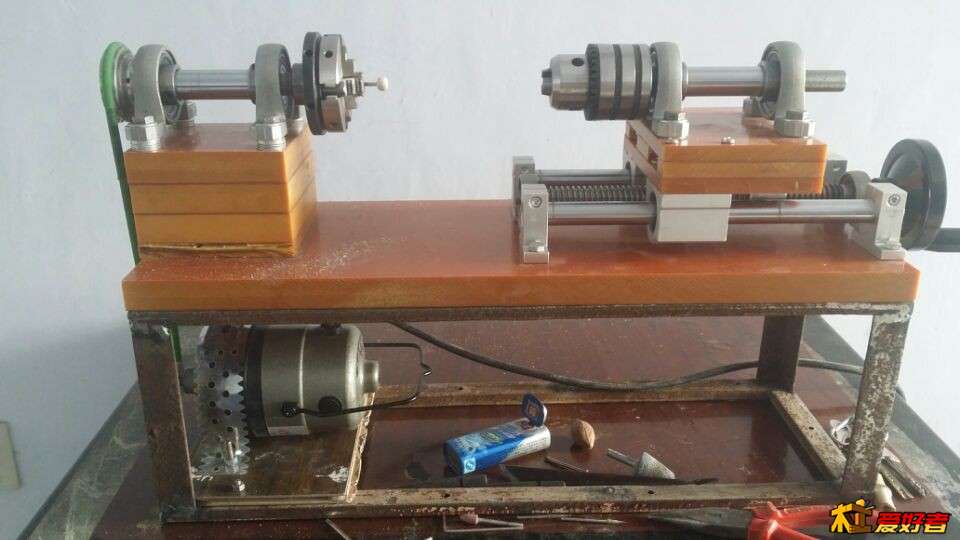

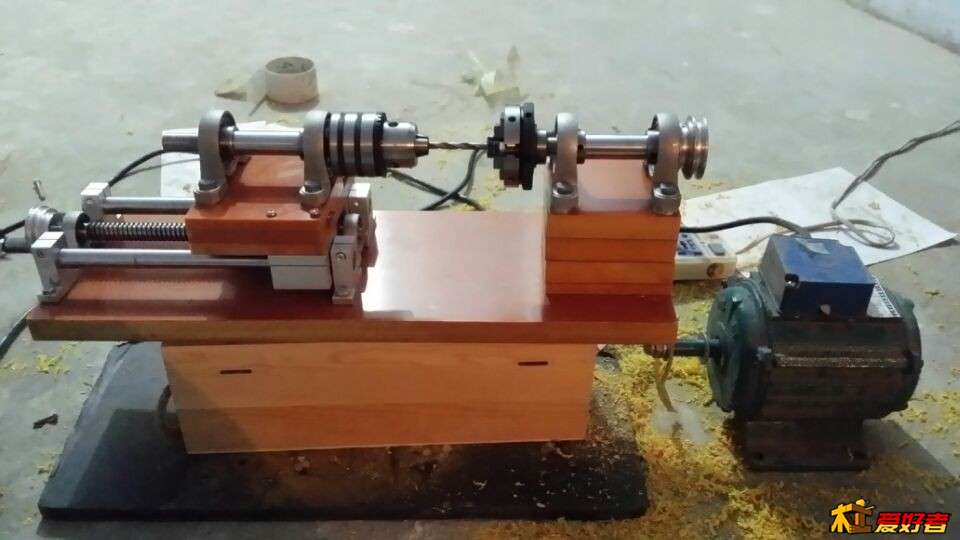

2 \9 @& Z7 `& S; e  D9 `安装调试,使用的吊磨电机测试,效果还可以,现在手里3个电机,按需求来换吧!
" [: Y1 E6 f' e- ?$ V: v0 Z$ T$ [$ q- e. h- o
QQ图片20140420121148.jpg . T5 w( o2 m$ c: q6 ?' {- c
7 F' }4 E* c; ^3 o+ k0 N

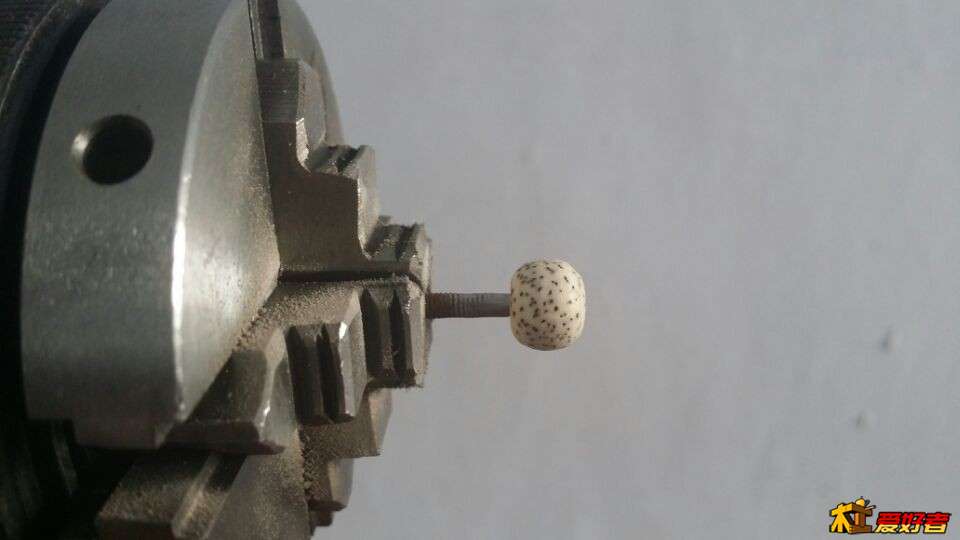

试个小珠子" P. @. l3 r8 x1 v# q- Q5 G

0 p6 G1 c- h$ ?0 e QQ图片20140420121132.jpg
% n# J+ _; s$ w( E
+ w& A$ w0 u8 t/ j下一步需要打磨支架,喷漆了,此贴也算告一段落,感谢大家的关注!
0 A! b  e9 R- a  ]. V' [) o6 M
回复 支持 反对

使用道具 举报

发表于 2014-4-24 13:22:32 | 显示全部楼层
求联系方式!
; O1 D* j5 o  u; A" U4 M& O" z) Q. X  f# @. K5 N9 `& v+ s8 R
来自:Android客户端
回复 支持 反对

使用道具 举报

发表于 2014-4-29 21:39:04 | 显示全部楼层
求联系方式 我也和您的想法一样 喜欢文玩 就想弄个机器车珠子
回复 支持 反对

使用道具 举报

发表于 2014-4-30 10:38:12 | 显示全部楼层
电木板哪家买的多少米
