自制的很好用的磨凿、刨刀器

shychico

原帖由 初学者xhm.zyf 于 2008-12-11 20:48 发表
我做了一个.贴子发在坛子里.楼主的这个还可改进.磨刨刃.凿子.还不够.要连圆把刻刀也能磨http://www.zuojiaju.com/viewthread.php?tid=11208&highlight=
0 Z0 x% C; [9 ^& C$ _1 o% ~http://www.zuojiaju.com/viewthread.php?tid=11348&highligh ...

" J: }. a1 [) m  X' p
谢谢初学者兄的建议！~
  D3 Q' U9 U- _( M& T% @兄说的圆把刻刀是什么样的呢？和凿子不一样么？~~~~

shychico

原帖由 zwg999 于 2008-12-11 21:48 发表
  o0 ?; Z4 w7 P( T8 L有一缺陷，刨刃如何保证不左右晃动，建议改进：上面的压板两边增加侧板固定刨刀。

- `2 W- z; y* j. h) H  R
  v) M: V: u) _1 O: k谢谢提醒！~~~~~~~~实际上夹得非常牢固，就是磨刨刃角度调节需要用桌面参照来找齐，还想做个定角度的尺子
2 o# P0 e& A+ c
+ B) _1 u5 N$ C) q8 |; o& {8 M) f* S. Q[ 本帖最后由 shychico 于 2008-12-11 23:24 编辑 ]

zhyi

原帖由 shychico 于 2008-12-11 22:48 发表
$ O! @2 U' H1 K- S
7 t9 C9 G5 l% ?9 _6 f. T9 Z9 }% d

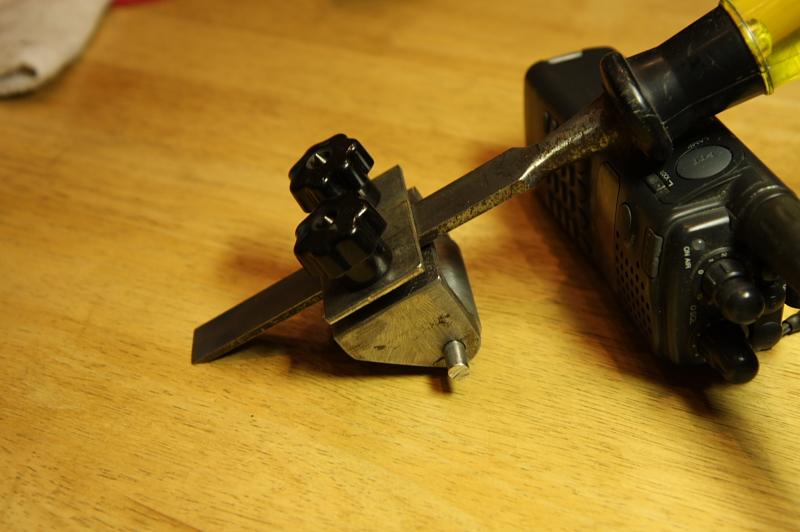

9 g5 O5 e" M- q/ O" [  L实际上，这颗螺丝夹得很紧的，这个螺丝是通过一个方形钢垫片夹住刨刀的，牢固得像台钳一样，绝对不会晃的，呵呵~~~~~

/ R+ L) b& h2 v9 W
' {) u- D. ^2 m4 M( v5 V. O& \您能把‘方形钢垫片’贴个图吗？谢谢！

prl

顶了楼主的设计与制作,鼓励DIY的创作精神,欢迎为广大木友省钱提供绝招!
0 |# J; ^) p. d) m6 q+ `* _& t
4 A( m5 {/ `4 q) y, ?3 I, g:vv

shychico

原帖由 zhyi 于 2008-12-11 23:35 发表


您能把‘方形钢垫片’贴个图吗？谢谢！

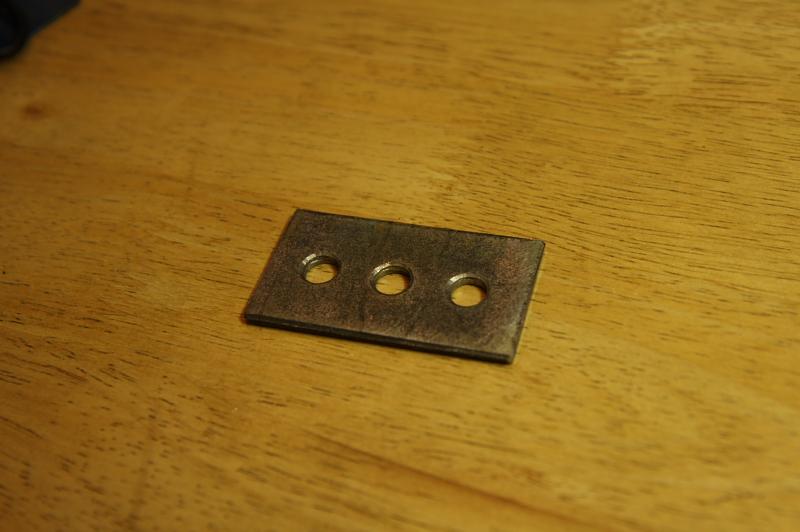

2 }0 X1 p9 x4 E: f* k是这个~~~~2mm厚，

ivivan520

超级好东西！

shychico

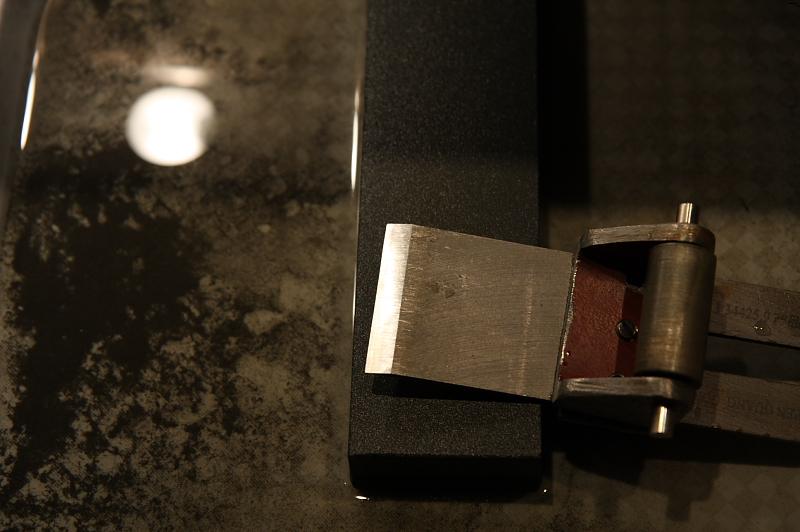

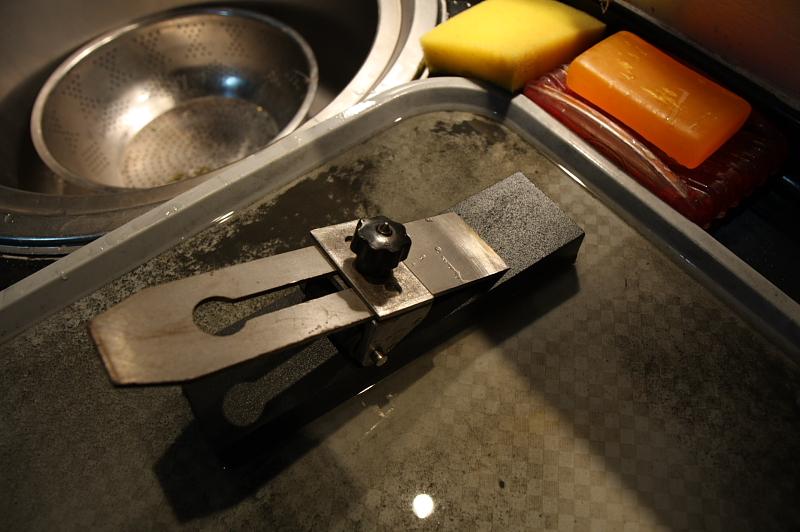

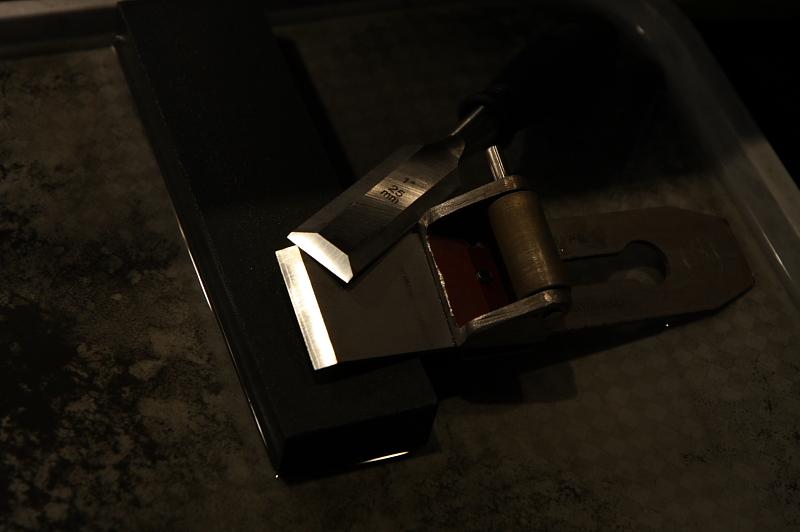

今天磨了一把1寸的凿子和1个刨子刃，想起还没有发磨刀器的使用效果照片，就照了几张发上来~~
9 ]1 Y, ]+ _* u! X% g" q
: c4 ?/ F" ?% R# N[ 本帖最后由 shychico 于 2008-12-13 21:10 编辑 ]

mmdd138

都是红XX 。

朽木可雕也

不错！虽然我还连木工都不是正在朝这个方向发展，学习了先个做木工的姑父做一个再说！

音石

真的很不错

zhyi

楼主请问你：磨得刨刃角度量了吗？最大可以是多少度？
" `5 J$ @7 p0 ~/ ^
[ 本帖最后由 zhyi 于 2008-12-16 23:03 编辑 ]

llk4322

楼主的手艺不错呀。有台钻干活就是方便，靠手枪钻的话就差多了。

shychico

原帖由 zhyi 于 2008-12-16 22:42 发表
楼主请问你：磨得刨刃角度量了吗？最大可以是多少度？

我的这个磨刨刃的角度大约在15°~90°之间（估计大于45°就用不着了），如果想磨更小的角度，就需要改造了，重新钻孔把滑辊和夹刨刃的平面之间的距离再缩小些~~

近山人家

楼主是黑马！强呀！

zhyi

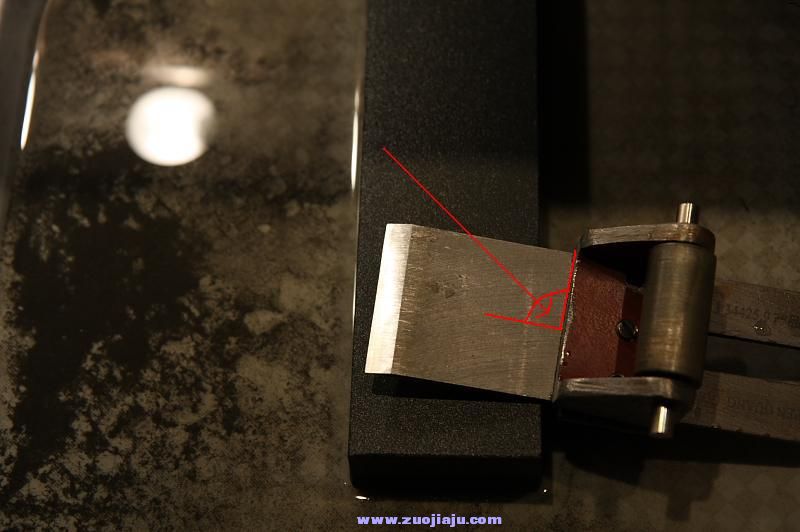

这个磨刀器我发现它一个缺点，就是如图所示——直角不好调节，一面调节角度，一面又要锁紧螺母，调整的直角不一定精确，这个与小贝的相比，缺点就显现出来了！觉得还有改进的空间。一家之言，勿怪！
