新淘来的二手890

狂之又狂 · 发表于 2008-12-10 08:42:04

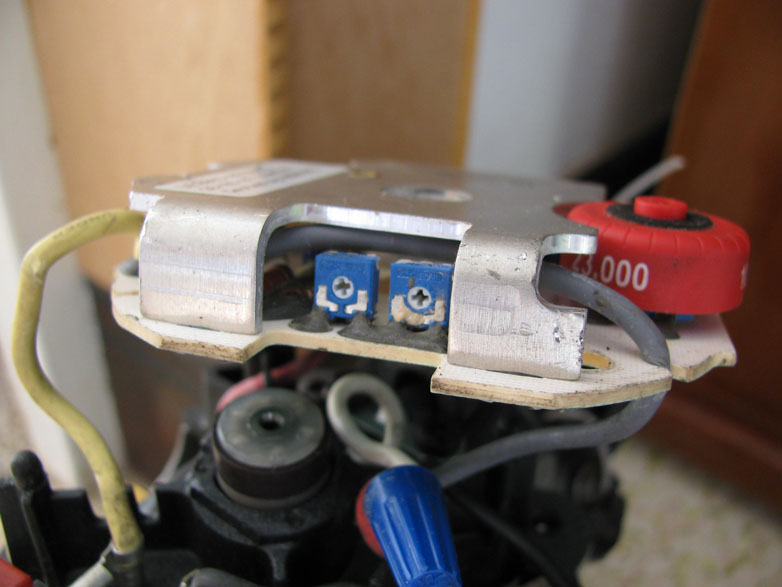

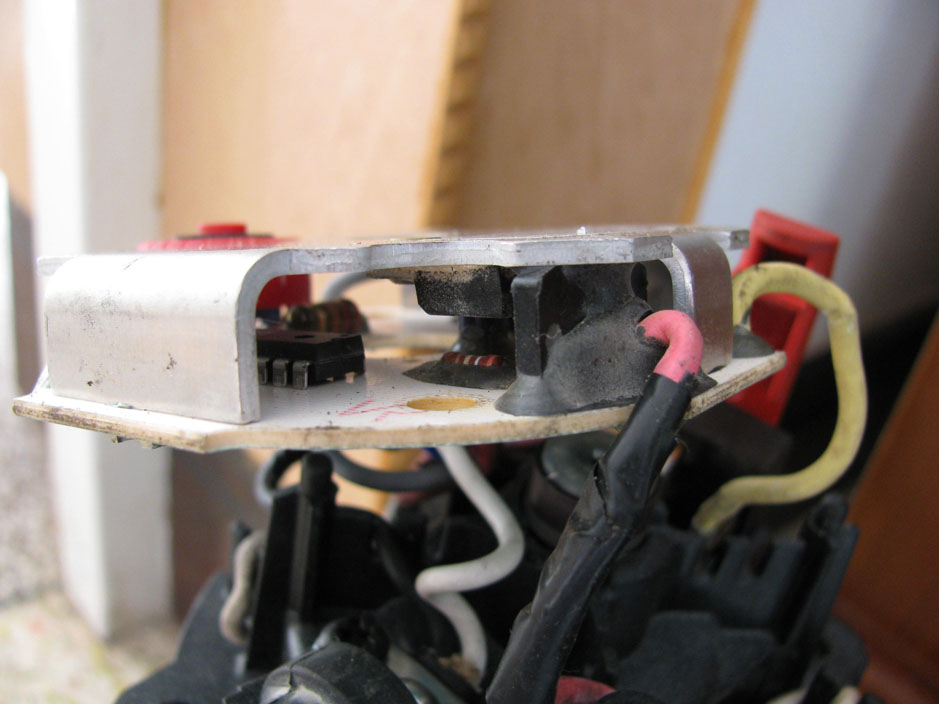

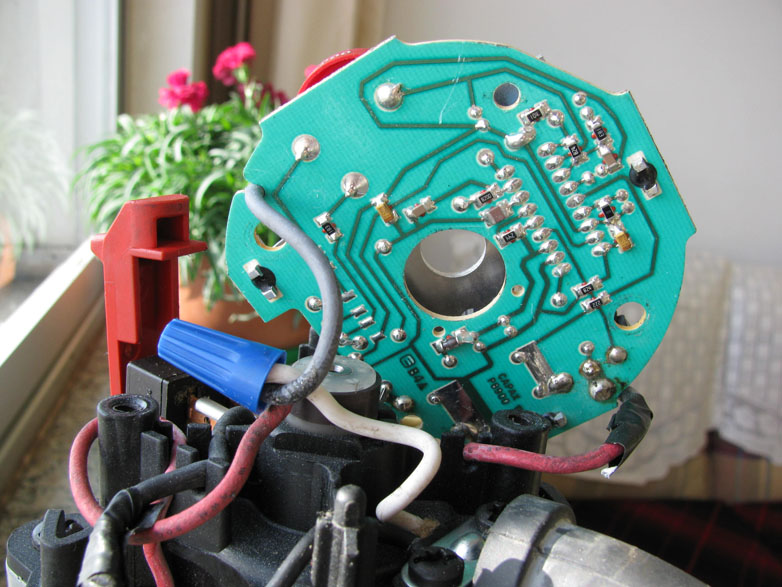

电路板拍个大图看看:vv

huanyu · 发表于 2008-12-10 10:54:52

原帖由 狂之又狂 于 2008-12-10 08:42 发表 7 O0 l n5 Y2 ]* P; Z3 M2 E
电路板拍个大图看看:vv

有没有人可以看清楚这个贴片IC是什么块子不？？就可以知道怎么控制的了。可控硅是BTA24常用的型号。【主要参数】25A，800V，IGT≤50mA

[ 本帖最后由 huanyu 于 2008-12-10 11:01 编辑 ]

狂之又狂 · 发表于 2008-12-10 11:44:16

看样子像LM324  能上个微距的么   图还不够大

补:仔细看了,不可能是324,可能是可控硅专用的驱动电路  如TCA785之类

[ 本帖最后由狂之又狂于 2008-12-10 11:54 编辑 ]

失地农民 · 发表于 2008-12-10 11:58:54

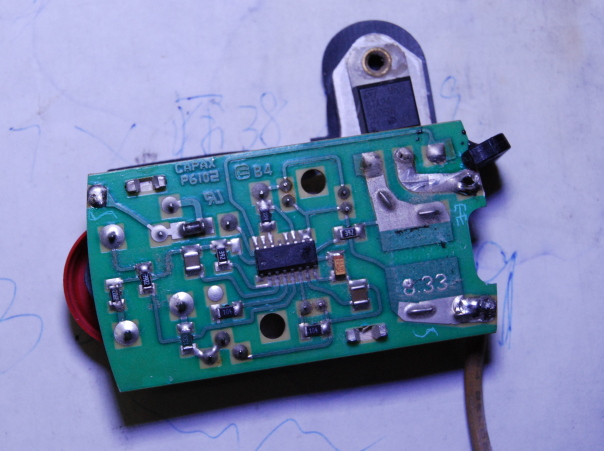

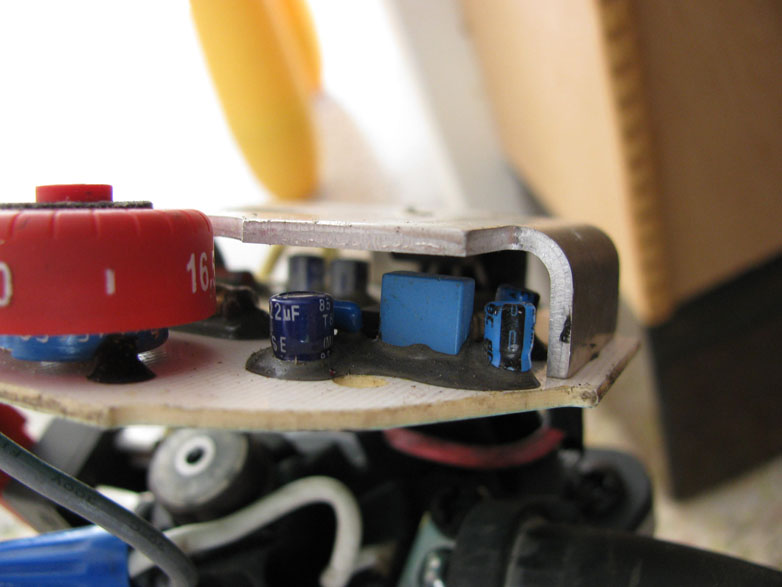

不是324四运放，我也拆进去看了，是一片专用于调速集成（应该是带过零的）在散热片下面看不太清楚，电路也是很简单一只二极管半波整流，RC降压，一只小稳压管稳压提供给集成工作与过零检测。我的烙铁功率太小只35W无法拆下散热片，建议17楼上个型号.

yan8386 · 发表于 2008-12-10 12:19:20

狂之又狂 · 发表于 2008-12-10 12:19:45

这个应该是过零检测同步触发的,,,,需要型号.........

改变RC参数应可以用于220V..........

yan8386 · 发表于 2008-12-10 12:23:05

yan8386 · 发表于 2008-12-10 12:27:01

yan8386 · 发表于 2008-12-10 12:31:47

狂之又狂 · 发表于 2008-12-10 12:41:58

专用触发IC..,..鉴定完毕,..

想办法看到型号

yan8386 · 发表于 2008-12-10 12:51:24

T540 U211B 24702

狂之又狂 · 发表于 2008-12-10 13:08:13

U211B具有/恒功率/软启动/带调速/过截保护功能. 应用于AC/115V-AC/240V交流电机驱动专用IC, 可组装角磨/砂轮/电锤/电锯/电刨等交流电动工具模块.

上传个E文的PDF

U211B.pdf (322.03 KB, 下载次数: 20)

[ 本帖最后由狂之又狂于 2008-12-10 13:10 编辑 ]

狂之又狂 · 发表于 2008-12-10 13:12:55

楼主可以根据PDF里的典型应用改成220V的....注意给电位器加上限位,最高别超过110V就可以了

涡轮发动机 · 发表于 2008-12-10 15:13:46

改好了上个电路图和哪里要换什么型号的零件图

yan8386 · 发表于 2008-12-10 18:32:59

我不敢改。原因是可控硅穿了怎么办
