一个A轴我咋就搞不定？求帮助。

shiantian · 发表于 2014-3-25 11:40:57

买了两相57步进电机和驱动器，做了个A轴，其它轴都用的三相86电机。开始接线，我的接口板P2-P7都是高速光耦，接了XYZ三轴，P8、P9接A轴。P8接驱动器的脉冲-，P9接方向-，然后把脉冲+、方向+串起来接到接口板的5V上，其它轴都是这么接的，都很正常，接下来接电源线，A+A-B+B-，一切顺利。加电，开电脑，打开MACH3，设置端口，设置电机调试里的A轴，设置热键。到这里一切都好了。试试吧，其它轴都动起来了，可就是A轴纹丝不动，电机也锁了，也热了，MACH3里的A轴坐标有显示在动，可电机就是不动，我已黔驴技穷，各位支支招吧。

连城连城 · 发表于 2014-3-25 12:30:48

坐等高手解惑。

zdkj · 发表于 2014-3-25 14:01:58

调整一下“电机输出”里面的“脉冲”对叉试试

shiantian · 发表于 2014-3-25 14:37:22

zdkj 发表于 2014-3-25 14:01
调整一下“电机输出”里面的“脉冲”对叉试试

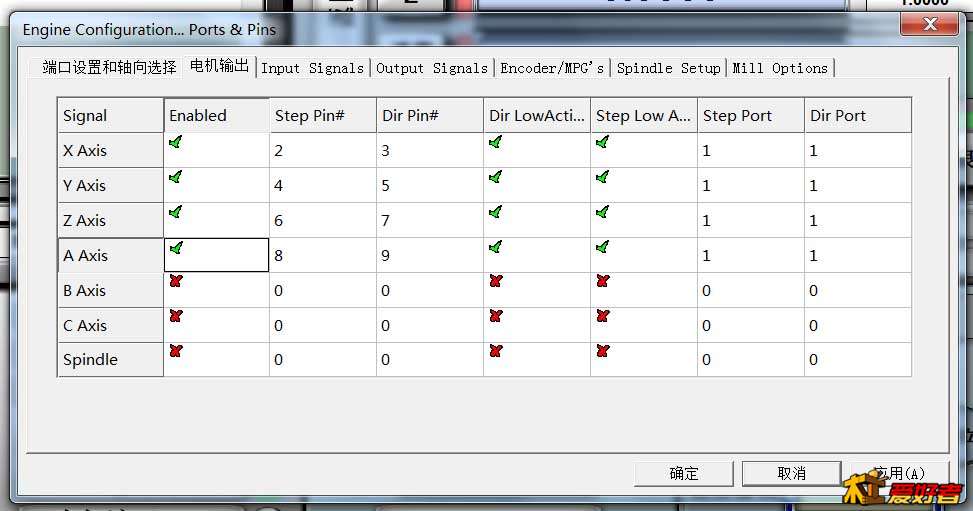

兄弟说的是这里吗？试过，不行啊。

shiantian · 发表于 2014-3-25 14:56:20

shiantian 发表于 2014-3-25 14:37
兄弟说的是这里吗？试过，不行啊。

有道理，回去试试，谢谢！

雕刻之路 · 发表于 2014-3-25 15:27:17

软件重装一下

情谊永恒 · 发表于 2014-3-25 21:54:54

电机发热不好的预兆

kenken · 发表于 2014-3-26 09:42:41

我遇過, 打印口插座接觸不良, 用萬用表測下電平有沒改變.

xshhh · 发表于 2014-3-26 10:27:54

将A轴接线与其它正常的任一轴调一下,就可判断硬件问题还是软件设置问题了.

shiantian · 发表于 2014-3-26 23:04:52

今天把接口板P8P9接到了X轴上，运转正常，可以排除接口板的问题。最后换了一个驱动器，A轴终于转起来了，没想到这东西会坏，指示灯都正常啊。

kgdihc168 · 发表于 2014-5-25 23:28:25

照你的三轴正在做，还没弄好，你倒玩起四轴了，厉害的角色。

shiantian · 发表于 2014-5-26 01:40:12

kgdihc168 发表于 2014-5-25 23:28
照你的三轴正在做，还没弄好，你倒玩起四轴了，厉害的角色。

四轴不会出刀路，正在恶补中。

lig · 发表于 2014-5-26 13:54:48

都是高手啊
