动力刀头DIY..我是来讨教的....

热爱DYI

djwqjds 发表于 2014-3-24 11:52
# m6 d5 Y& H; u& y4 E1 f就是这个啊兄弟，我的车小，能不能不用皮带减速，直接用减速电机啊？你用的电机是啥型号的？给个型号我去 ...

这个电机是直流24v，3。5A，2500转，用30v功率约100w。

djwqjds

热爱DYI 发表于 2014-3-24 22:15
4 Q& b7 H, H6 H6 q这个电机是直流24v，3。5A，2500转，用30v功率约100w。

大师!我一直在等你回复呢...我做不来皮带传动的轴啊.
* m" X) E1 n5 [2 @4 F# }你看这个行不?

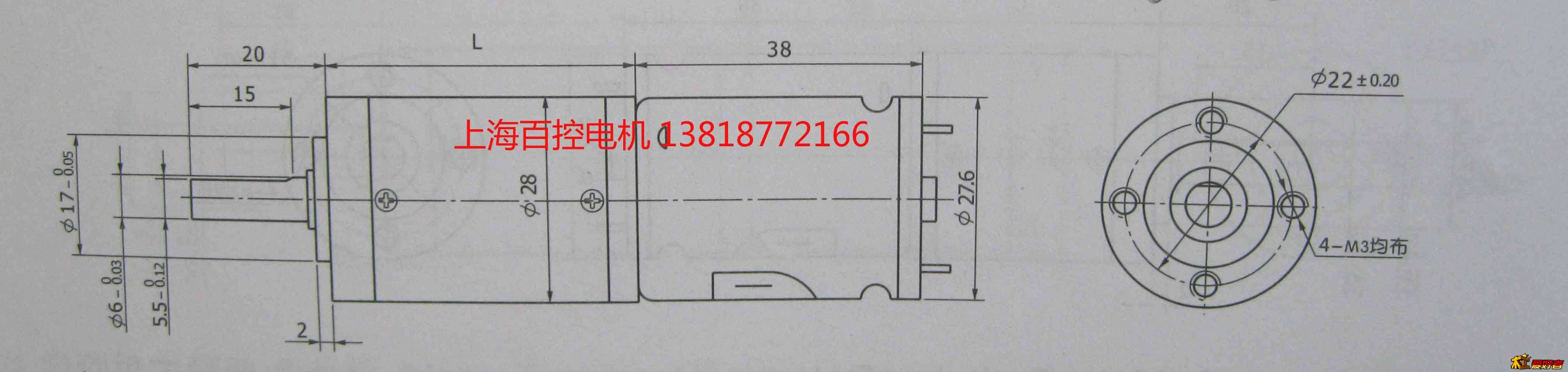

电机直径28mm，出轴直径6mm  D型轴 轴长18mm 中心出轴，电机长度74mm   总长92mm
' d/ g8 v; n5 j9 T( A" s. m. n/ D
额定电压  12VDC    负载电流  1.5A（堵转电流5A）
/ y; \5 I, f* |* K    输出功率  15W（瓦）
    空载转速  930转/分
    减 速 比    1:14
$ L, O7 o& J3 D- s! p! u2 _    额定转矩  5--8Kg.cm
1 e) Y3 c. I% [' b( ?    最大负载  10Kg.cm（行星减速器齿轮为钢齿结构，能承受超大
负载）
8 E( K2 ?: W  Z2 q5 o; _0 _& I
我再弄个能调速的电源...做的珠子最大直径不超过2cm,一般就是搞星月菩提8mm,9mm的圆珠...
5 G2 J2 h4 Z1 x2 E

djwqjds

热爱DYI 发表于 2014-3-24 22:15
8 m- D! P: u+ h# s$ R这个电机是直流24v，3。5A，2500转，用30v功率约100w。

  r& O5 w8 z0 j: |3 G我的电机受限制比较大.不能太大,又要有大扭矩,转速其实400就够了.这个电机加上一个壳子也就不超过40厘米宽,大了装不上刀架..

热爱DYI

djwqjds 发表于 2014-3-24 22:28
6 s# \" C4 _9 I& ?9 y我的电机受限制比较大.不能太大,又要有大扭矩,转速其实400就够了.这个电机加上一个壳子也就不超过40厘米宽 ...

干木头的动力刀头不需要很大，当然功率大效率高，小功就慢慢来。

酃隳焱

热爱DYI 发表于 2014-3-24 00:51
本人自己做的，供你参考。

! G& ~1 F6 }4 O- k6 ~我想知道你的轴是什么做的

djwqjds

热爱DYI 发表于 2014-3-24 23:03
  e+ g3 N! B5 N' O- k8 N1 K3 H干木头的动力刀头不需要很大，当然功率大效率高，小功就慢慢来。

% E( F$ C' F) a+ J我的床只能装最大100*45mm
的电机，大小限制了，昨天看了36mm的减速电机老板说装上钻夹头手都可以捏停，看来不行啊。电机好难配。

雕刻机迷

热爱DYI 发表于 2014-3-24 00:51
- p' d. o& ~# m! b, V, X本人自己做的，供你参考。

0 P9 {8 T* p/ J3 _. I) k主轴有链接吗  我也想搞一个主轴

热爱DYI

雕刻机迷 发表于 2014-3-25 10:23
主轴有链接吗  我也想搞一个主轴

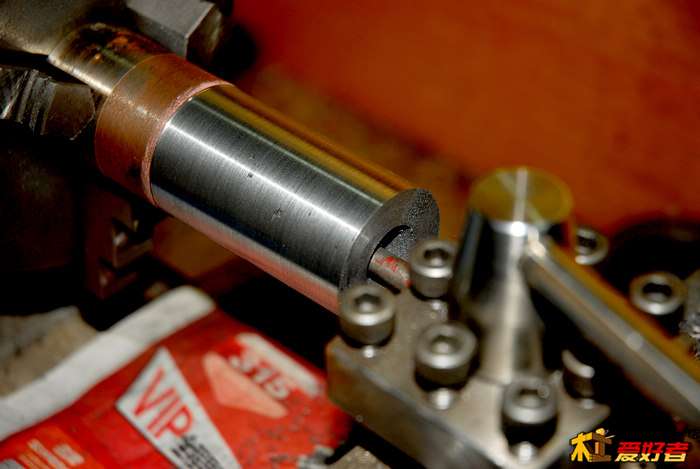

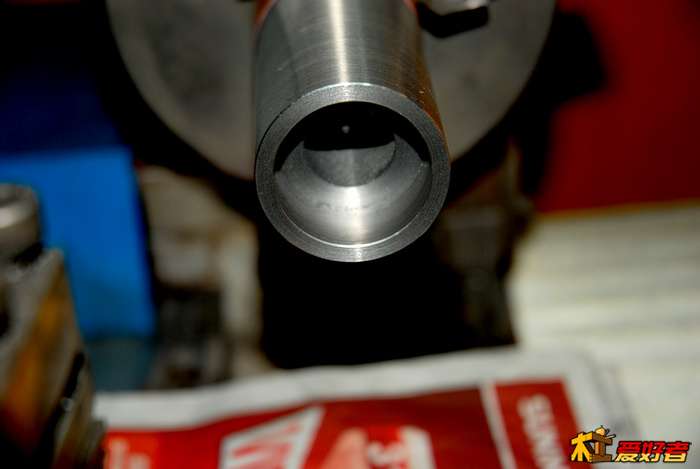

0 k" ?" S" m# h5 @; m; E% M+ c轴套，两头都车出同样的轴承位。

7 L' P( x* R; R" c% t

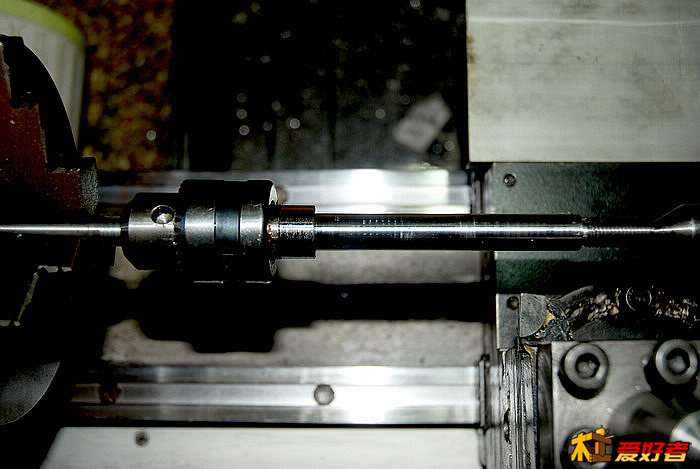

; X: _$ {. N2 @8 k车轴
- N  n$ k2 @9 n4 B

djwqjds

热爱DYI 发表于 2014-3-25 14:59
轴套，两头都车出同样的轴承位。

) ~. i7 z# R: L9 P* C
2 i7 y! J( v( v! K

, K7 h, p2 a% B4 k; q这技术太厉害了！没有你做不出来的东西啊！羡慕。。

1282154787

djwqjds 发表于 2014-3-24 12:56
( ^3 S" B8 O# B9 ]缝纫机电机我看过，转速特高，是不是得弄个皮带或齿轮减速加扭距啊？

缝纫机带的皮带轮特别小，你主轴的轮大点就行，顺便问下你这轴怎么做的有过程吗？  帮我做一个行不？

djwqjds

1282154787 发表于 2014-3-25 15:41
3 X) I* ]2 l1 k' S3 z" Z缝纫机带的皮带轮特别小，你主轴的轮大点就行，顺便问下你这轴怎么做的有过程吗？  帮我做一个行不？

2 N- j& S% ^& v4 P# z7 K我没做过啊，看着都有难度。。

开心是福.GF3

   我还有一个减速电机，就是不清楚多少转的，原来是电动阀门上的，可以做这个用吗。

小木头大智慧

高手支持下
$ L% f6 \/ R2 o可以批量生产

djwqjds

开心是福.GF3 发表于 2014-3-26 12:41
! Z3 Y) Y6 O- \我还有一个减速电机，就是不清楚多少转的，原来是电动阀门上的，可以做这个用吗。

减速电机我问过，不行，只要卡转就会打坏齿轮。

阿炜

热爱DYI 发表于 2014-3-25 14:59
/ e) |, G4 p$ P1 _8 H轴套，两头都车出同样的轴承位。

你好 热爱 请问你的车床是什么型号车床  看你车的很光亮的 我的手CJM250 有时我可以车光亮 有时又不亮 不知道什么问题 因为我是自学的 刚刚介入这行 请指教
