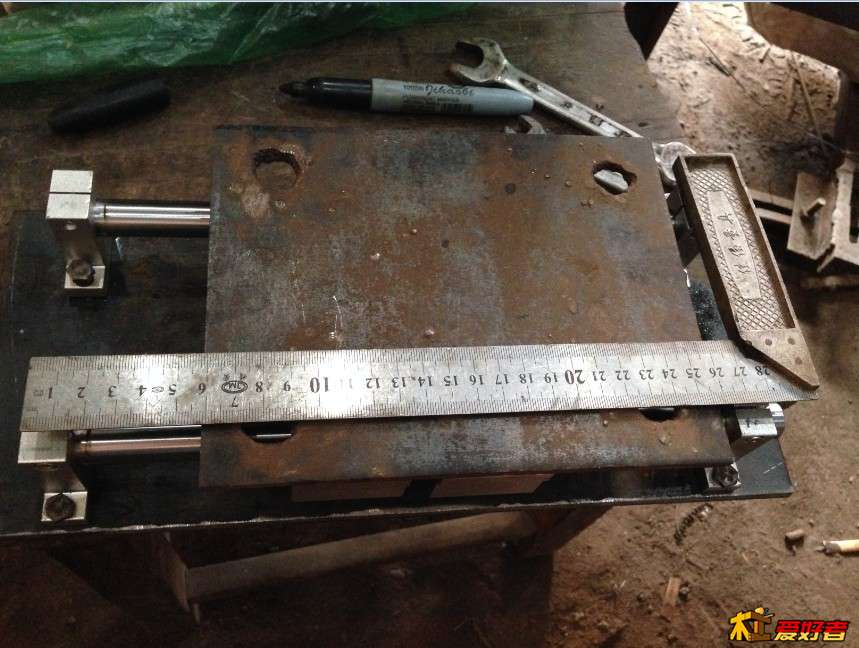

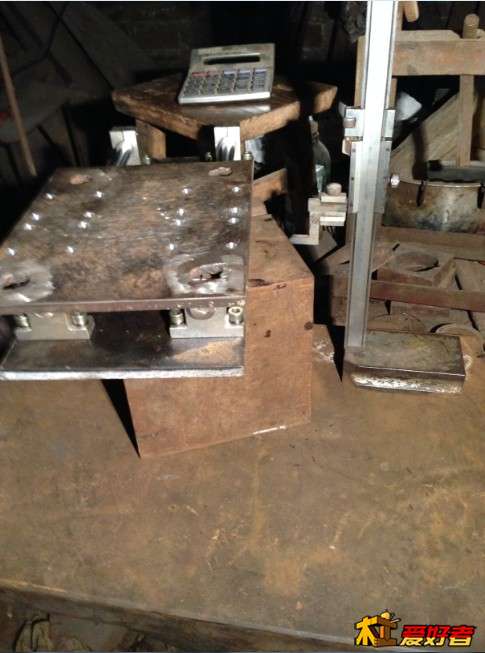

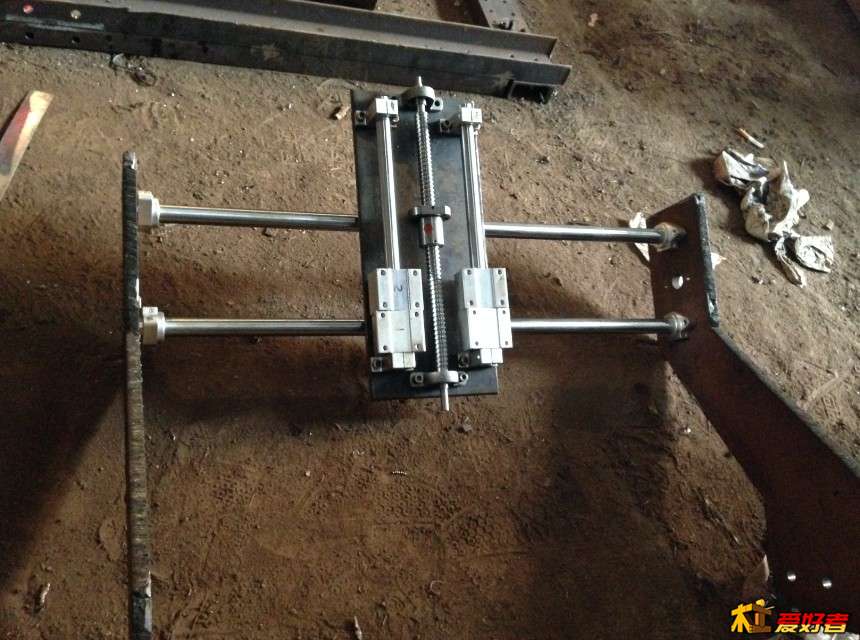

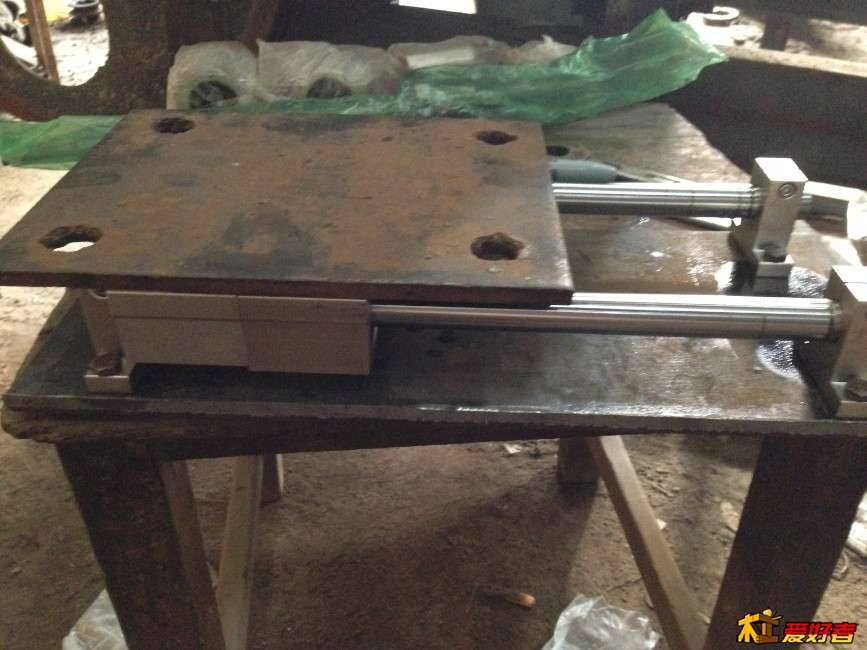

这几天家里有喜酒，有兄弟结婚，所以忙得不可开交。今天下午有点空，就做了个Z轴。给大家上图看看吧。

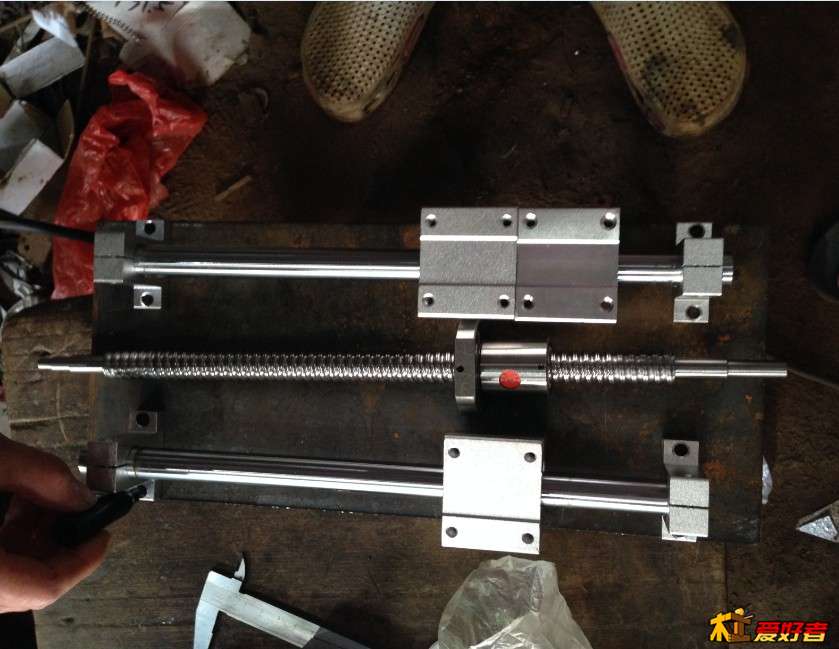

  S, g+ p; s4 [; @# _2 {7 K由于丝杆座还没到，只能先做好光轴的位置了。丝杆明天应该能弄好了。
现在这个Z轴好像都有两三十斤了。不知道57电机能不能带得动。有点怕呢
4 Q- q. V4 ^0 v' E  i$ J9 f" u& w8 w

域工坊

期待你的成品……………………

广东老徐

支持动手,算过了,全部新件的话,2000是不够的.

张东林

钢家业，搞4个电机下面搞两根丝杆，两个电机两个驱动。

doker

广东老徐 发表于 2014-3-29 23:29
+ U/ ]: \# ~2 e9 P+ s支持动手,算过了,全部新件的话,2000是不够的.

我想问，你是怎么算的？反正我钢的架子，连上光轴丝杆什么的，还没花够一千五。三个二手的57步进电机一百块。如果加上驱动板（300块）那也能控制在两千内。最多控制在2300块以内。钢板就不一定要全新，z轴这里的钢板是人家切剩下的料。
zz
: O0 m1 W" O% }' k9 s3 Z- }  g
0 \1 L% w4 q- O2 L# A& k来自:IOS客户端

doker

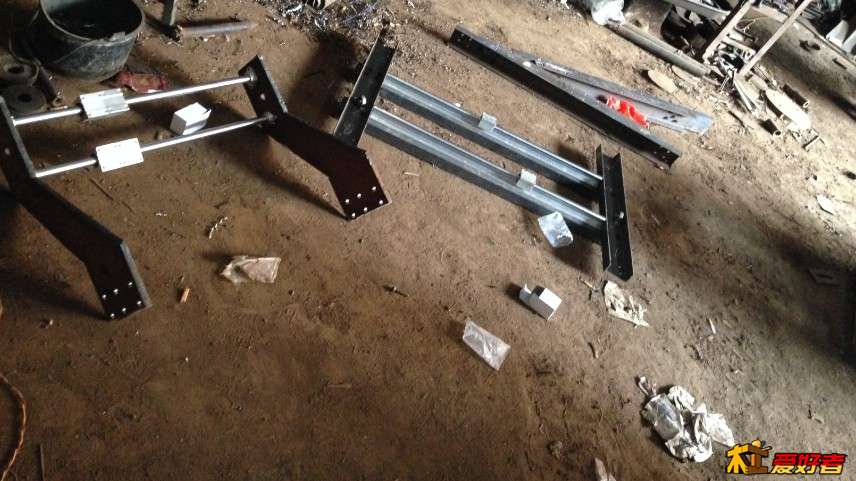

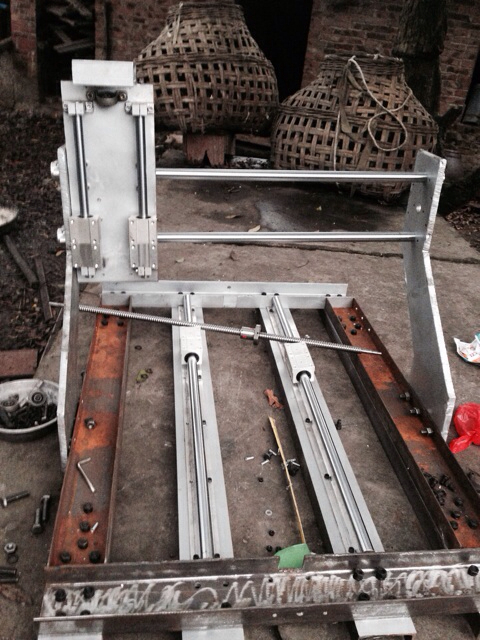

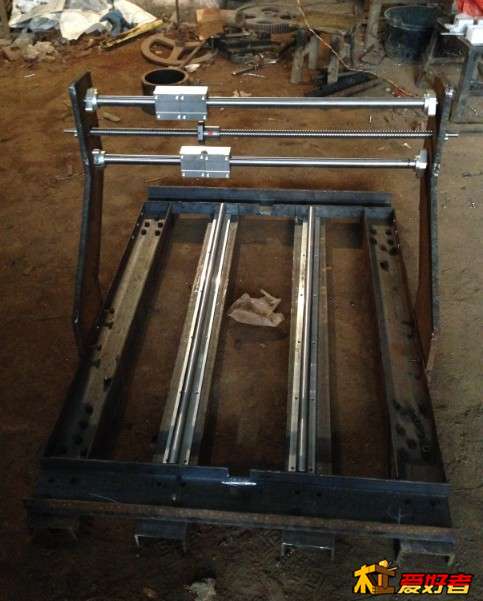

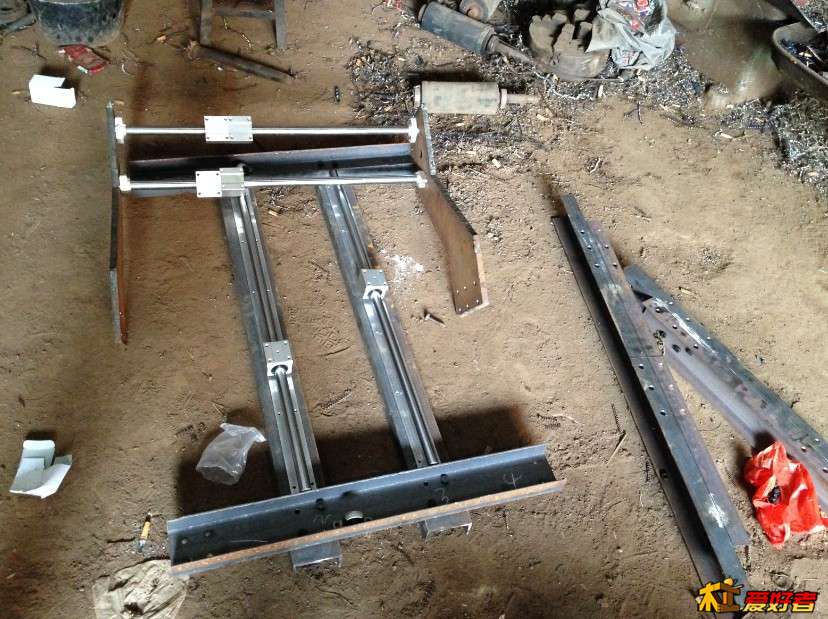

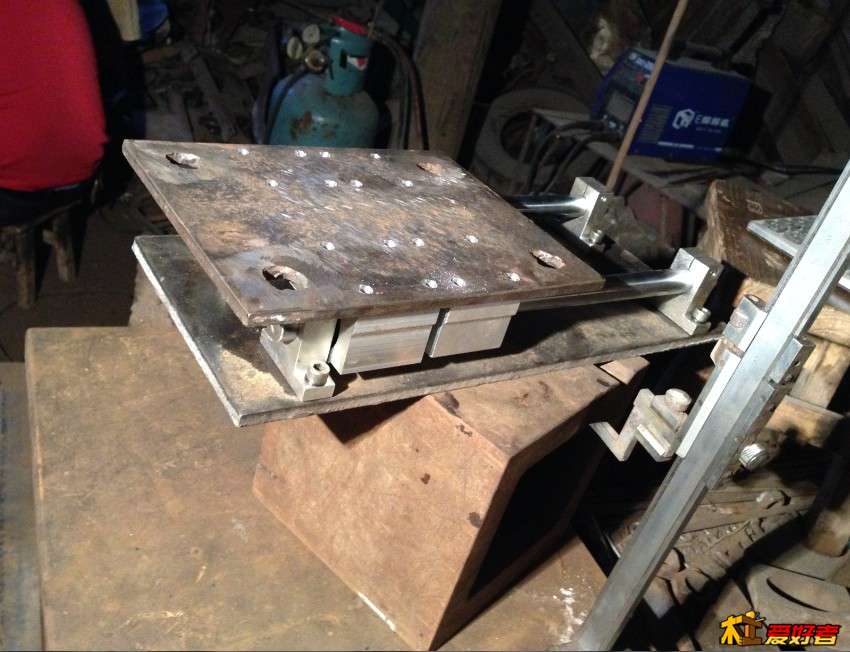

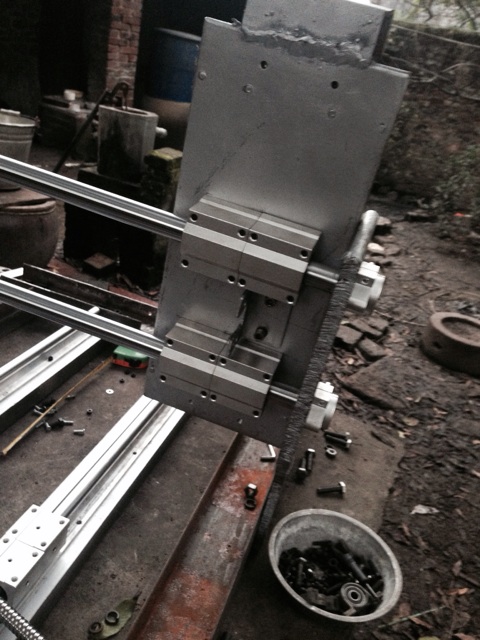

最新动态来啦。机器的机架差不多了。就差步进电机没安装，还有底板没有装了。先上图给大家过过瘾吧。
由于这台机器是没有图纸，没有计划的，所以行程看来是有点浪费了。不能达到心里想要的行程。不过从机架的强度来说。还算可以吧。完全没有机械加工的经验，完全是手工完成的，帮上最大忙的就是那个台钻了。所有孔都是它帮忙钻的。万分感谢啊。


' D7 C) t1 t+ c
% ?# e1 q- [: K. q
1 z; H' E% g4 C+ C' L$ T2 L

( @3 \# |! j2 g( c* u

广东老徐

槽钢不是直角的，要磨。拿角尺卡下就见了，差很多度。

doker

广东老徐 发表于 2014-3-31 22:26
6 F4 i4 g3 D9 b( D槽钢不是直角的，要磨。拿角尺卡下就见了，差很多度。

4 H$ _: j/ U: x  \- j& X0 p# [9 [这个知道。所以后期还有很多要调试的地方。第一次弄，还有很多东西要向大家请教呢。谢谢你的指点。

doker

[quote]1032551023 发表于 2014-3-29 01:34 [url=forum.php?mod=redirect&goto=findpost&pid=4678507&ptid=257731]


" L) R$ f; F! v+ W: G. b
8 P5 k# \2 u: _  H

来自:IOS客户端

狗狗吉祥

这个丝杆座才是影响最大的东东。

doker

狗狗吉祥 发表于 2014-4-2 19:18
- c! t3 z6 T( V5 u这个丝杆座才是影响最大的东东。

哪一个？请指点一下。还有就是。龙门我怎么看怎么都觉得有点单薄，大家说怎么解决呢？

+ h# _) l  a) M( q来自:IOS客户端

木道人

doker 发表于 2014-3-31 20:50
最新动态来啦。机器的机架差不多了。就差步进电机没安装，还有底板没有装了。先上图给大家过过瘾吧。
+ Y! e  a. h2 J3 d2 F由于 ...

7 z% z) b. q1 A' y$ c( X) b# S很怀疑你这个机子能不能用  精度应该不行

木道人

doker 发表于 2014-4-3 08:02
7 y+ W+ u) }* M1 j% e8 @" r哪一个？请指点一下。还有就是。龙门我怎么看怎么都觉得有点单薄，大家说怎么解决呢？
2 G8 b4 F1 v3 l/ Y6 X- b. T) d
9 t& }$ Q' @. x+ P来自:IOS客户端

龙门上磨床，磨好2拼一
