电控箱的设计与制作

皓月清風 · 发表于 2014-3-20 12:09:21

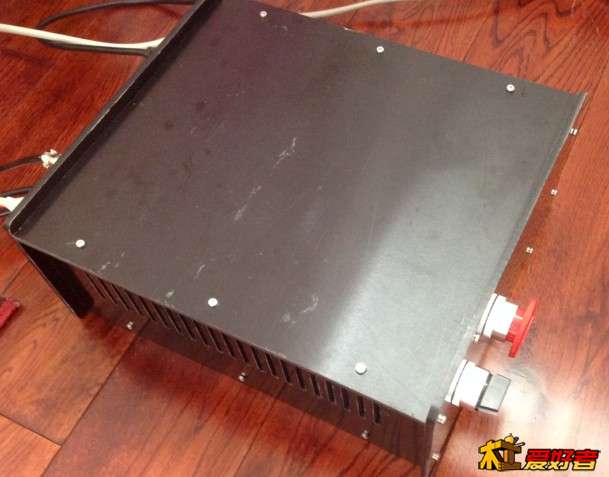

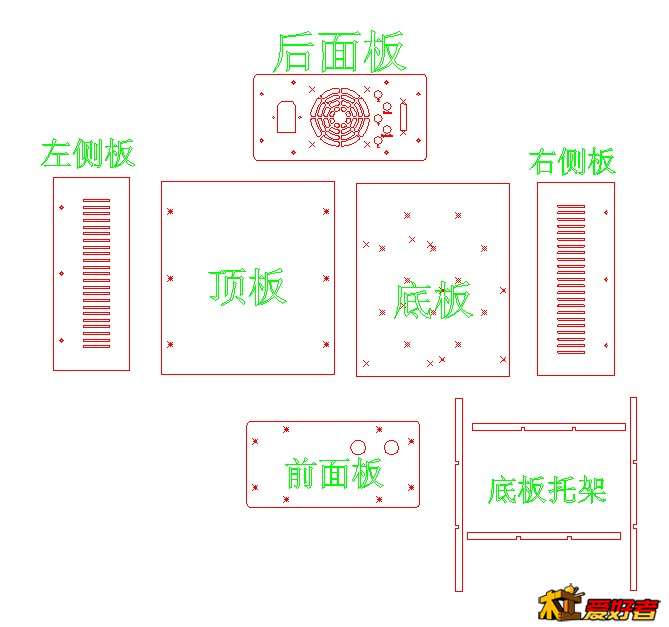

自制完成数控机已有段时间了，这几天做了一个电控箱，长宽高尺寸是 300mm*260mm*140mm ,和木友玩家们一起交流共勉。材料板用的是5MM厚的电木板，花了40元，用雕刻机切割时有融化现象，臭臭的，是转速高了的原因（本人主轴没有安装调速开关，切割PVC灰板时没有此现象），以后再也不用这材料了。直接上图，请木友们指正。因为各位玩家的电路板，电源等元器件都不同，电控箱的尺寸也会不同，所以具体的图纸尺寸就不发了。
