我是新来的发现很多人询问工具改锂电池的方法我把我改过的统一发布出来供大家...

青岛同兴维修 · 发表于 2014-5-15 22:14:40

8225032 发表于 2014-5-15 08:25
5 U! ^3 r/ r+ c/ t0 x2 r$ I电机我直接接4V和12V电池都测试了的，通电能转。。。。开关我也拆开清理了的，电路板没腐蚀，里面板子 ...

开关坏的可能性比较大你可以换个其他机器的调速开关试试我没明白为什么要加稳压管我都没有加德伟的也好用

8225032 · 发表于 2014-5-16 08:31:17

青岛同兴维修发表于 2014-5-15 22:14 " U3 |* N' h% v3 x/ u5 @& q
开关坏的可能性比较大你可以换个其他机器的调速开关试试我没明白为什么要加稳压管我都没有加 ...

加稳压管我估计是让开关里的低压保护模块起作用吧！

青岛同兴维修 · 发表于 2014-5-16 21:27:19

8225032 发表于 2014-5-16 08:31 ; N% l8 @ U7 S' {
加稳压管我估计是让开关里的低压保护模块起作用吧！

我改造的 790 795 都没有加稳压管也好用的你不加试试好用不

针手指 · 发表于 2014-5-19 19:40:10

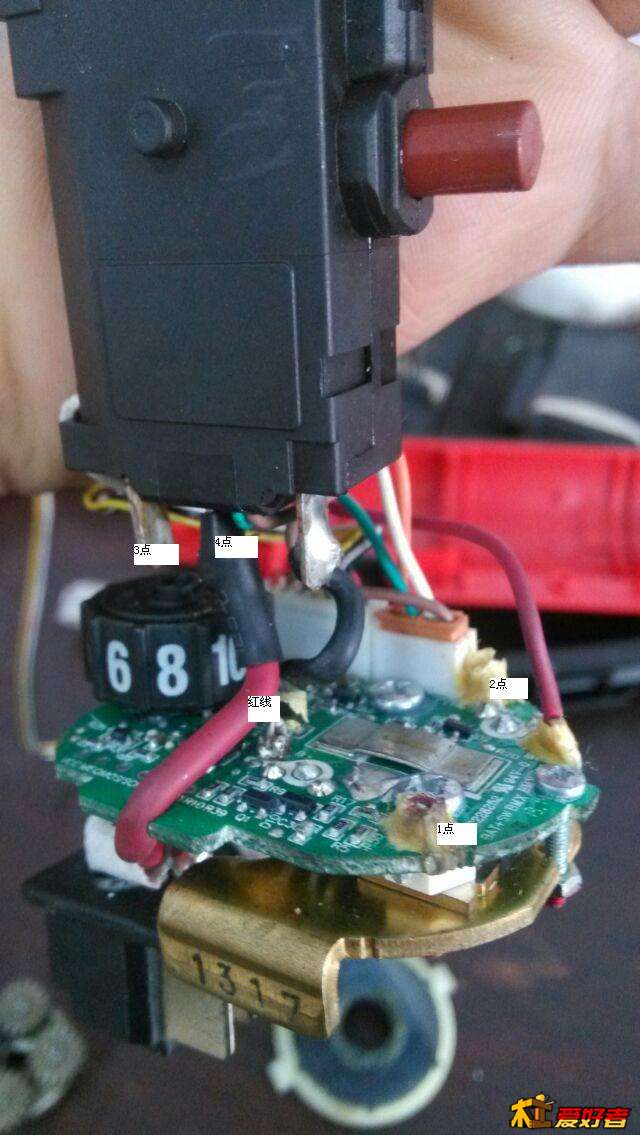

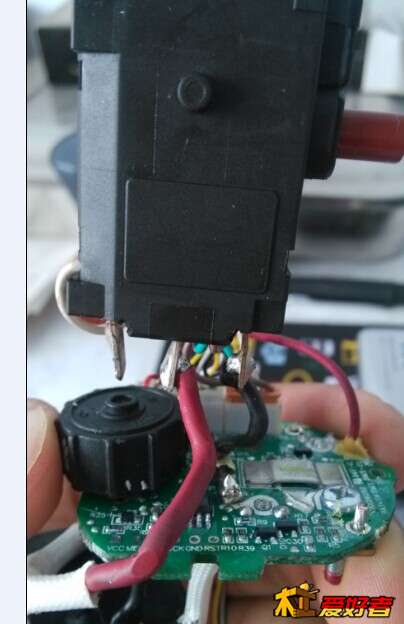

老大，，求助，，，淘了一个米沃奇二手角钻，，，成色很新，，拆开后，发现，，调速没有了，，有两根线被剪断，，，怎么链接啊，，谢谢老大，， QQ图片20140519193638.jpg

青岛同兴维修 · 发表于 2014-5-19 22:17:05

针手指发表于 2014-5-19 19:40 3 L) h+ @! b* k& u" T5 {
老大，，求助，，，淘了一个米沃奇二手角钻，，，成色很新，，拆开后，发现，，调速没有了，，有两根线被剪 ...

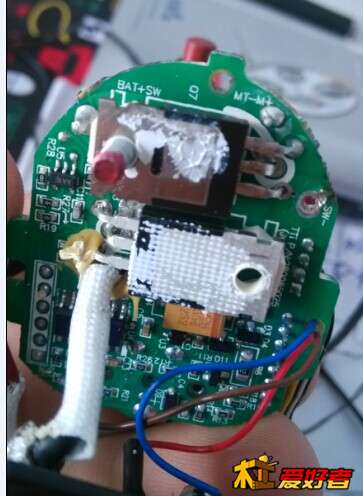

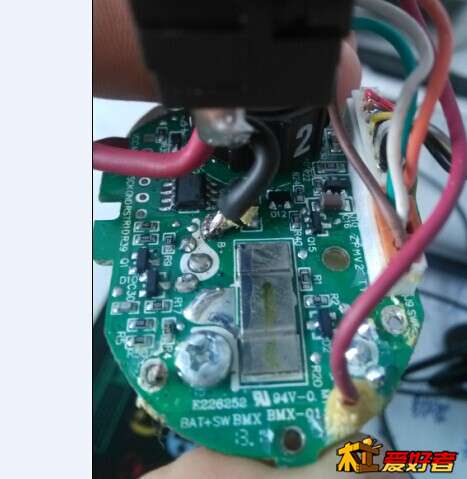

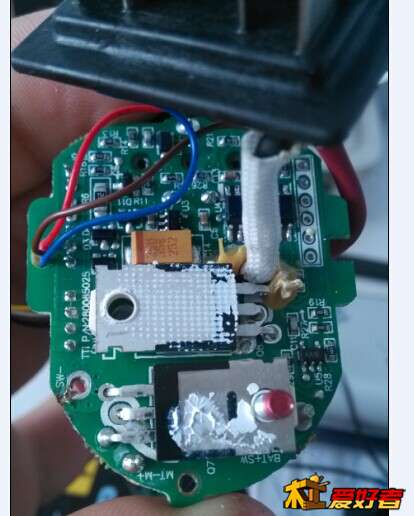

我没有这个机器没办法分析这个线路不过我看见线路板上有标注 BAT 代表电池 SW代表开关 MT代表电机这种调速板一般是串接在电池和电机之间的有人跨过调速板应该是有原因的很有可能是调速板坏掉了

针手指 · 发表于 2014-5-20 00:06:43

青岛同兴维修发表于 2014-5-19 22:17 - t/ e+ K! Y$ B1 d$ b U
我没有这个机器没办法分析这个线路不过我看见线路板上有标注 BAT 代表电池 SW代表 ...

好像听说这些机器是做，极限测试的，，，，我买来就是最大功率，，电池一会就没了，，，

青岛同兴维修 · 发表于 2014-5-20 17:48:36

针手指发表于 2014-5-20 00:06
+ m) l3 ?% \8 |( B0 g好像听说这些机器是做，极限测试的，，，，我买来就是最大功率，，电池一会就没了，，，

我也没有什么好办法帮你了你单独发个帖子看看哪位坛友有和你一样的机器让他给你看看给你照下来好了

针手指 · 发表于 2014-5-20 20:08:40

青岛同兴维修发表于 2014-5-20 17:48
* C" m$ V- g q9 C! Y我也没有什么好办法帮你了你单独发个帖子看看哪位坛友有和你一样的机器让他给你看看给你照下来 ...

谢谢老兄帮助，，我也仔细研究了，就是那样的连接，，串联，，，，我也把上面的MOS管，，测试了，没有坏，，，测量开关有两个不通，，今天把开关拆开了，，超级复杂，，，，，不过他们做的板子质量很好，，，到时候在向你请教，，，

zhangshu · 发表于 2014-5-21 13:23:17

不错的整理帖，楼主费心了，这些东西得收藏，说不定哪天就用上了

青岛同兴维修 · 发表于 2014-5-21 20:19:54

zhangshu 发表于 2014-5-21 13:23 3 O$ Z- \2 b- i6 T1 r* U* [7 Z
不错的整理帖，楼主费心了，这些东西得收藏，说不定哪天就用上了

能对大家有帮助就行木工方面还是新手以后要向大家多多学习

ahbbhz · 发表于 2014-5-22 18:14:08

请问米沃奇新款18V无刷有刷都是用交叉电阻吗，你这是简易改法，那有什么方案更完美呢？

青岛同兴维修 · 发表于 2014-5-22 20:45:26

ahbbhz 发表于 2014-5-22 18:14 * m& J+ G+ a4 M) ~5 X3 ]
请问米沃奇新款18V无刷有刷都是用交叉电阻吗，你这是简易改法，那有什么方案更完美呢？

我只有米沃奇无刷角磨我的完美改装是用可调电源供电不光可以长时间运行当打磨东西的砂轮机用还可以调速想快就快想慢就慢这个够不够完美呵呵呵其实那两个脚一个是温度检测你想安全点可以接入10K的温敏电阻另外一个脚是电池组放电保护接锂电池的平衡放电板如果检测到有任何一节电池到了安全电压就让机器停止想完美就接平衡放电板把

pangdaming · 发表于 2014-5-27 09:21:51

http://item.taobao.com/item.htm? ... &id=35946403728
大家帮我看看这个是否真正的锂电保护板，怎么感觉板上零件比一般的保护板少啊！谢谢了

青岛同兴维修 · 发表于 2014-5-27 21:03:33

pangdaming 发表于 2014-5-27 09:21 % ~' }% j% y/ W1 |. @4 j# X
http://item.taobao.com/item.htm?spm=a1z09.2.9.9.yWC087&id=35946403728( q6 G* A2 p2 t
大家帮我看看这个是否真正的锂电 ...

这个是老款电池的平衡放电保护板也是保护板的一种上面的单片机在机器运转的时候检测电池组中每节电池的电压如果有一节电压不正常就停止机器的运转通过控制温度检测脚来控制机器充电的时候也能检测但是不是平衡充电只是检测不正常就不给充电没有修复平衡的功能

pangdaming · 发表于 2014-5-28 06:22:02

本帖最后由 pangdaming 于 2014-5-28 06:28 编辑

青岛同兴维修发表于 2014-5-27 21:03
) s/ L. r) R$ t* y9 g) ~/ z. \这个是老款电池的平衡放电保护板也是保护板的一种上面的单片机在机器运转的时候检测电 ...

感谢回复，我想改装在松下12V电钻上，买的是带这块保护板 14.4V 2.6A 喜利得锂电池问下是否无须另外加保护板？另外充电器是否能用16.5V 3A的进口开关电源代替，是否直接接在触点的正负极就可以了？谢了！
