盗版“打磨神器”
本帖最后由 狗狗吉祥 于 2014-3-12 09:58 编辑 , B% o, f4 G: b* Q0 T* o$ [
- _6 D3 {5 N* N* I& P" }
感谢大家的关注，今天拍了点细节图放上去。

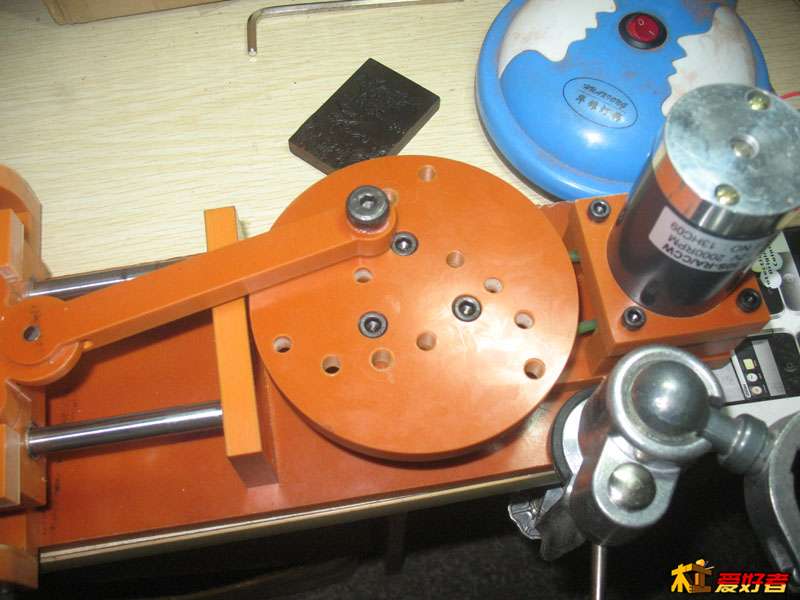

: D. v8 D+ ]3 p F01，转盘分几个档位，应对不同的行程，当然小行程的力矩也比较大些。
4 ?) s8 B/ L& I6 n8 B

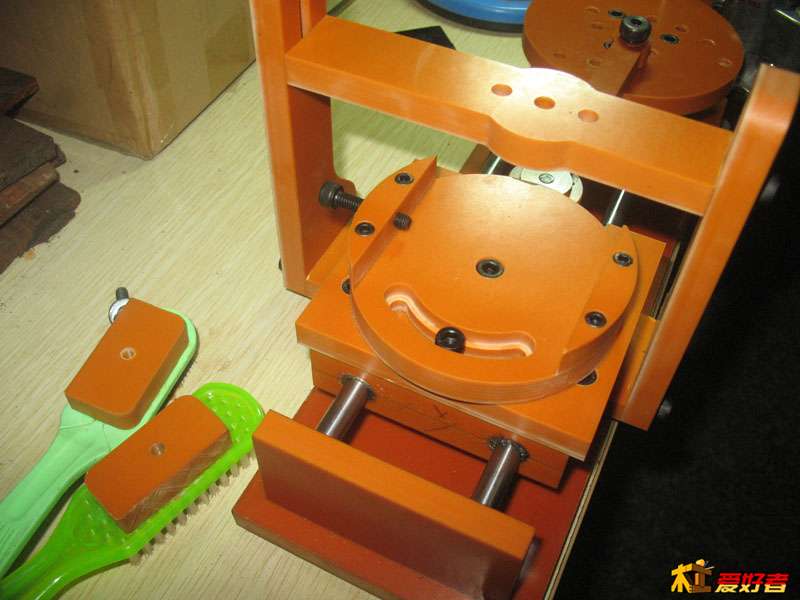

6 A7 q6 ~! O, y; m( i) N02固定盘，可正负45度旋转，应对牌子不同角度的打磨。刷子固定支架上下活动，可旋转。
1 V, j" t t9 X) \6 d
0 L7 y. R4 W9 K; P0 n7 D! [) j% ]3 F7 `- ]# M

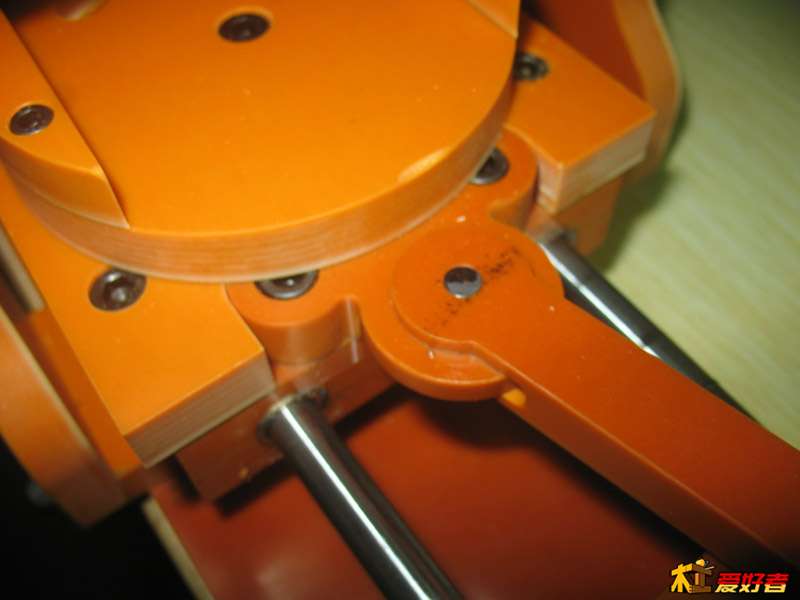

03，拉坏内置内径为6MM的轴承，无声磨擦小。$ j+ [, ]& W. P0 Q! h$ f
& t( h1 X' X a0 A- b% \$ S

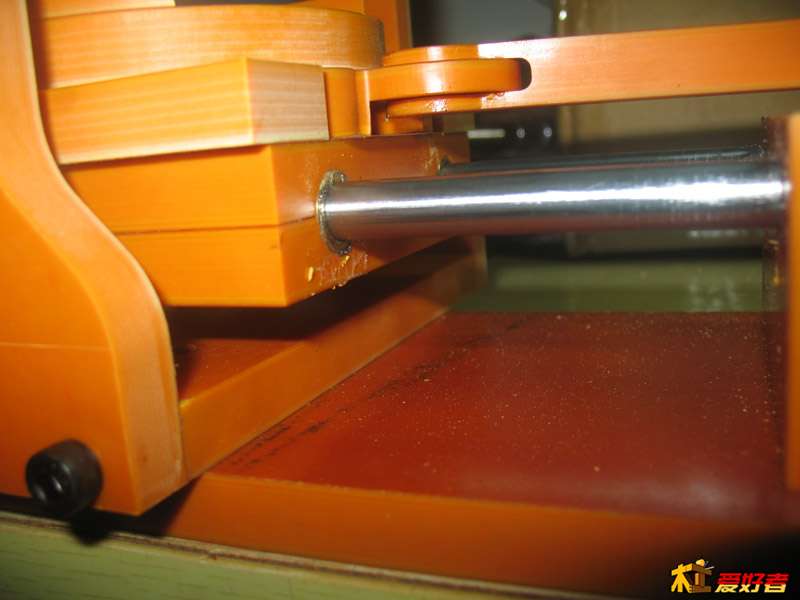

3 G1 M# {* d/ j04，传动10MM光轴，手头没滚珠的滑块，有铜套，所以搞来搞去多了两块板的重量。没办法，边想想做的就这样。9 f. A/ t0 K( H
7 H% O( E9 M S: y/ p4 v6 H4 u
+ M+ e" ], Q' p4 V: S

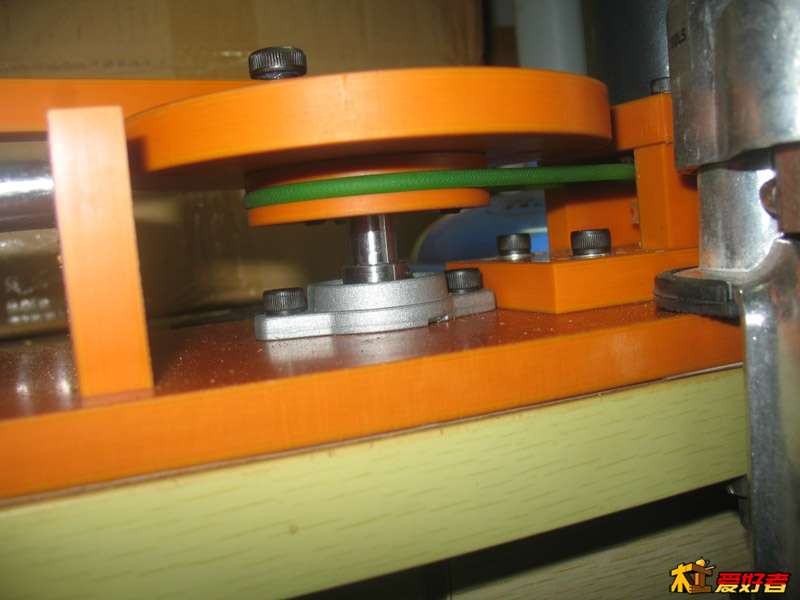

05转盘处的皮带轮自己用雕刻机做了个，马马虎虎。4MM的PU皮带，某宝买的，好像是1块多一还是几毛一米，很便宜，要大长的皮带自己接就好。12MM的轴一小段，长度多少我也不知道了哈，在固定轴承下面还有一个深沟轴承，也是个拆机器的二手货，反正要求不高， 将就着用吧。4 h# }* g9 D" Y
4 r5 L4 F8 l4 {# L4 d# D: @. C
, q. ]5 n; |, d; E

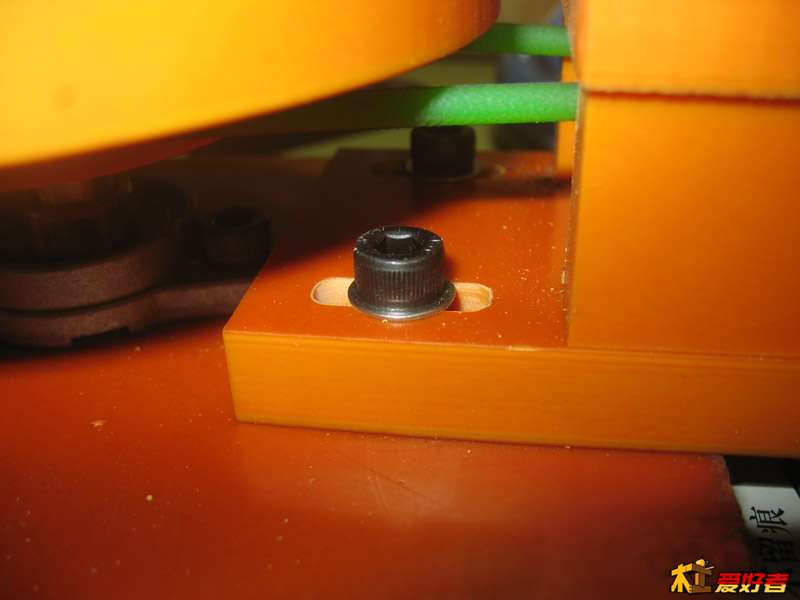

06电机安装开个槽留点调整量。
, ?$ U G$ U3 L1 n3 F
( P6 z4 f3 | u
0 ]% C2 X7 h7 M- h2 W5 Y; e07，电机用的12V2000转的直流电机，这个皮带轮是当初买电机时顺路买的。电机电源用的是一个台式机的电源，物尽其用哈。反正输出有10A，足够用了。1 v7 Y; }; m6 O, X6 A! _
& z6 k6 _6 j- y8 E3 k: i |
|
