迷你魔改装CNC

南瓜饼

seawind 发表于 2014-3-12 04:24
Proxxon的CNC改造件在ebay.de上是有得卖的 懒得动手的朋友可以买 喜欢自己动手的朋友就算了可以自己做 其实 ...

+ f% b% U9 H2 P* K; JEBAY卖的那个改造很简单，基本还是原来的塑料件，我这个改造是基本把塑料件换成了铝合金件，各丝杆加装了轴承，Y轴行程原来只有46mm，目前我的改造到80mm了，有效增加了加工范围。
# r/ g# `9 w& U1 L' f7 p. `

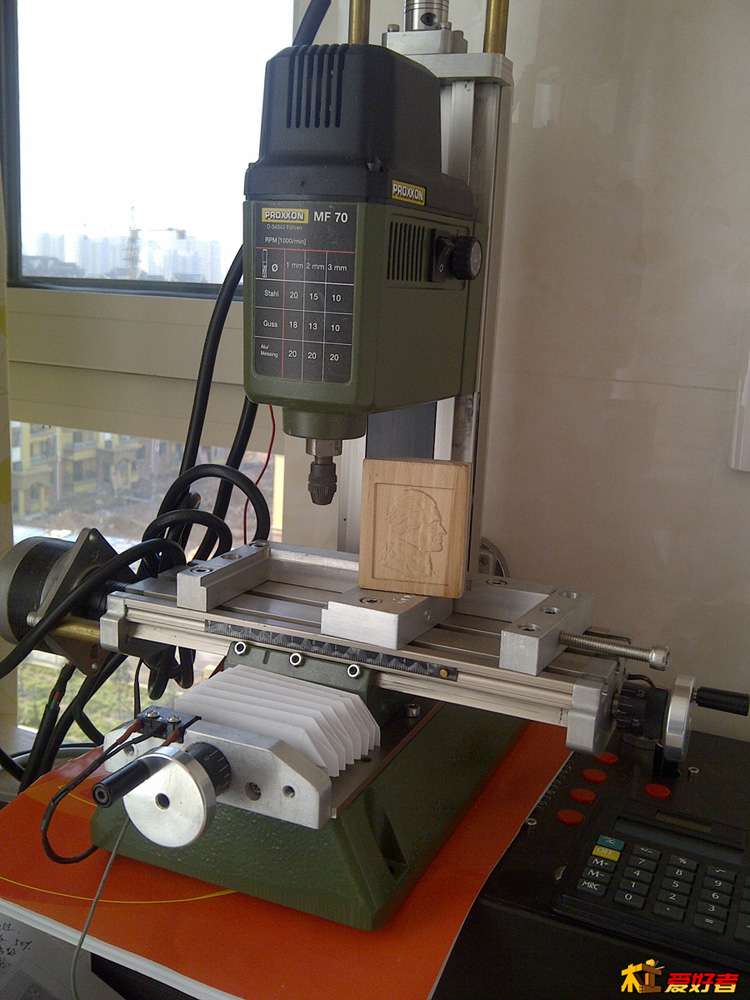

还有就是，三个步进电机我都是用弹性联轴器和丝杆连接的，有效降低震动。下图是我的机组最终定型改造，Y轴电机布置在立柱后侧了，保留了XY轴原装手轮，这样看着更协调些。
8 a/ {6 c% k6 ]/ G; J! M

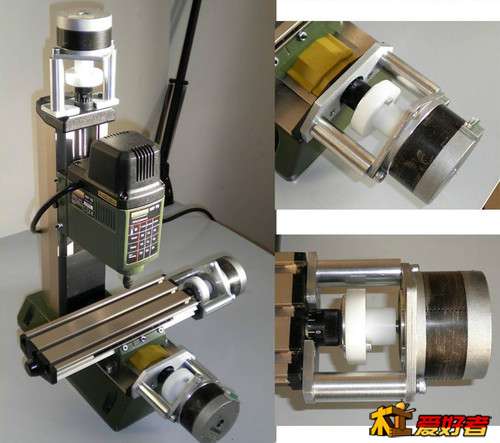

下面的图片是网上卖的改造套件，一般是100美元左右，这种改造，可以看出和我的改造差别在哪里。
