自己做了个圆木榫定位器

创意生活DIY · 发表于 2014-3-2 23:04:11

现在自己装修，想想圆木榫定位器也不经常用，想想也简单的东西就自己D了一个试试

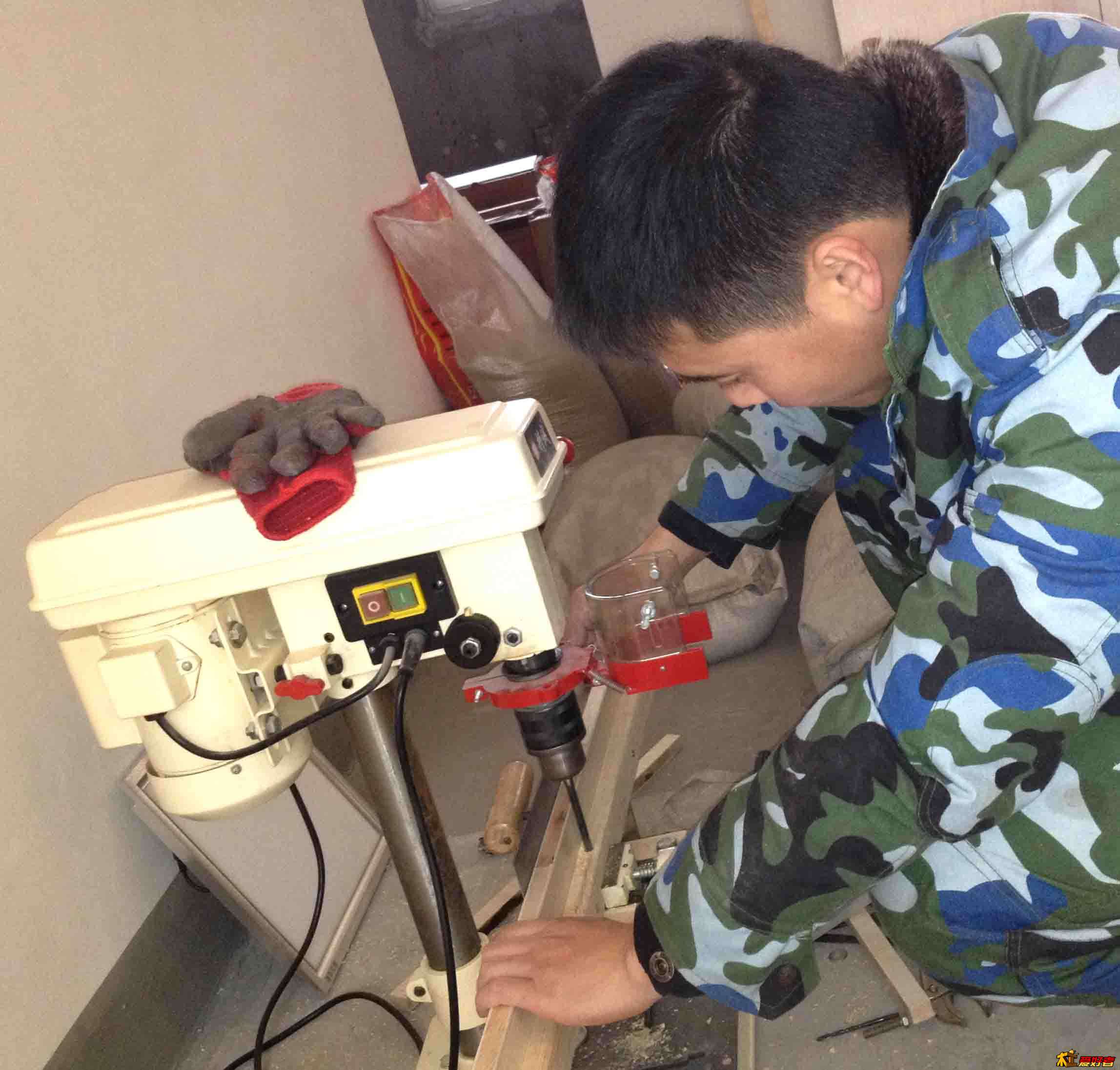

先上台钻打几个定位孔

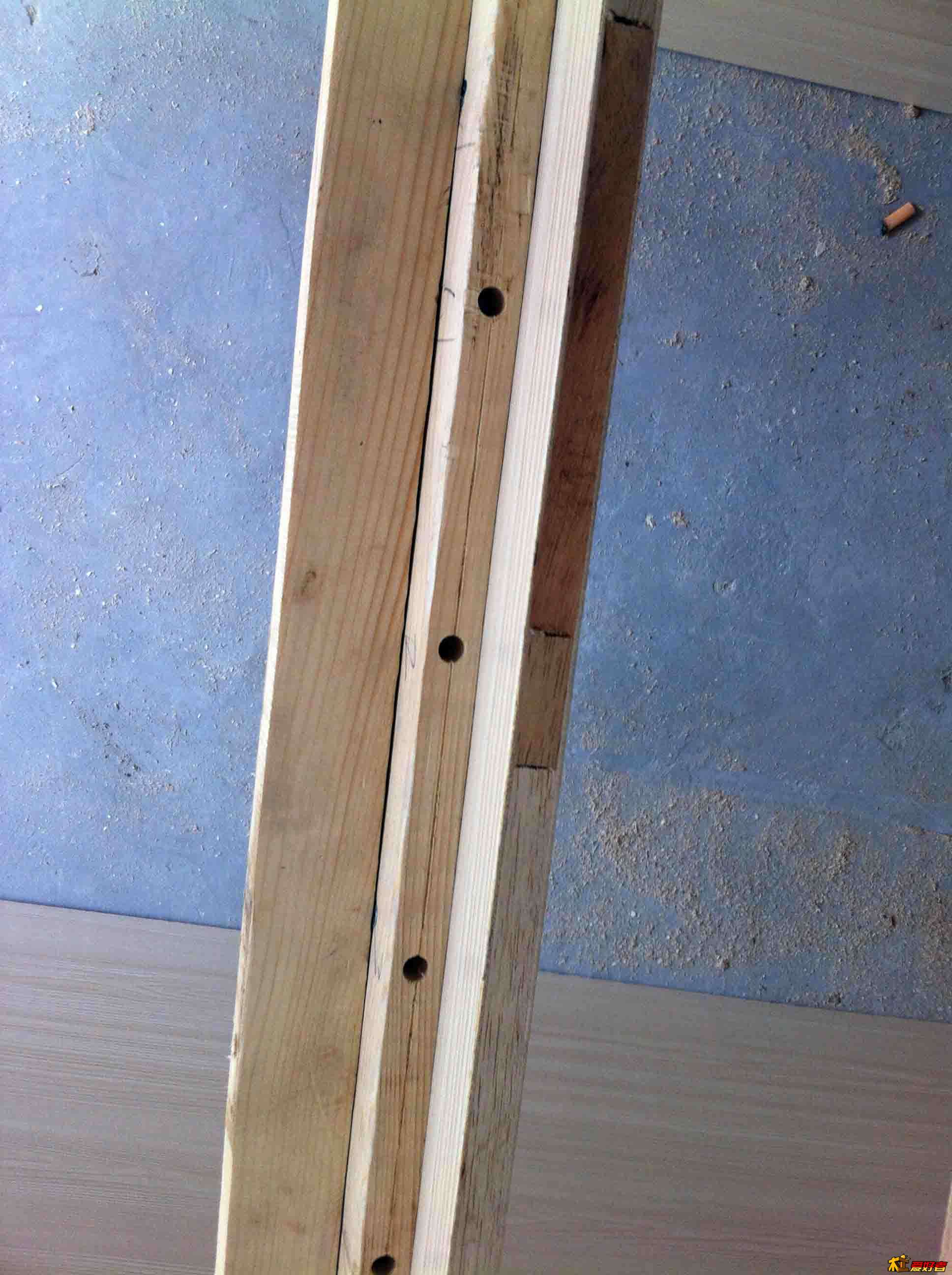

用的做衣柜的马六甲板和小木头

先开好孔，再找好90度角

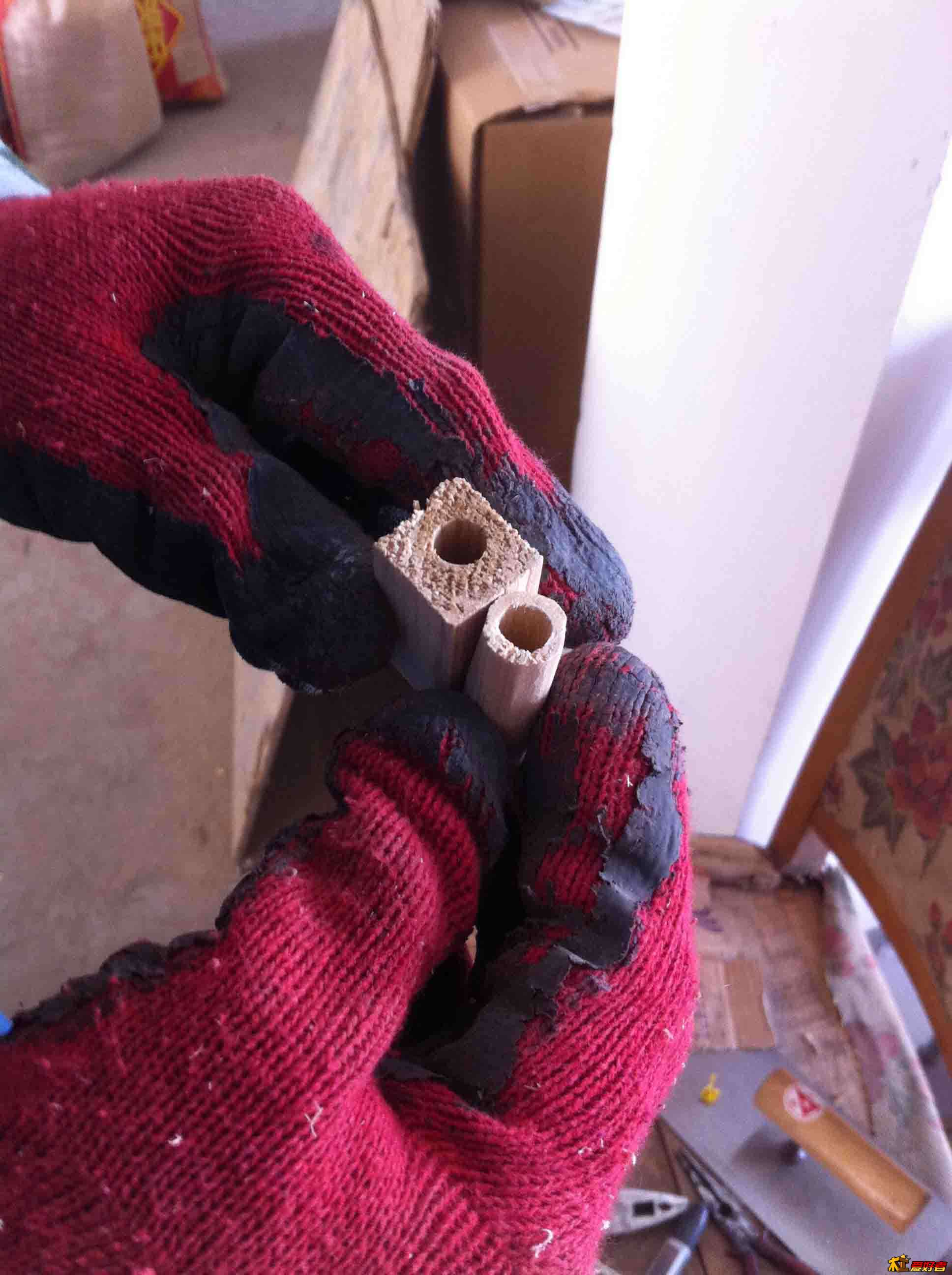

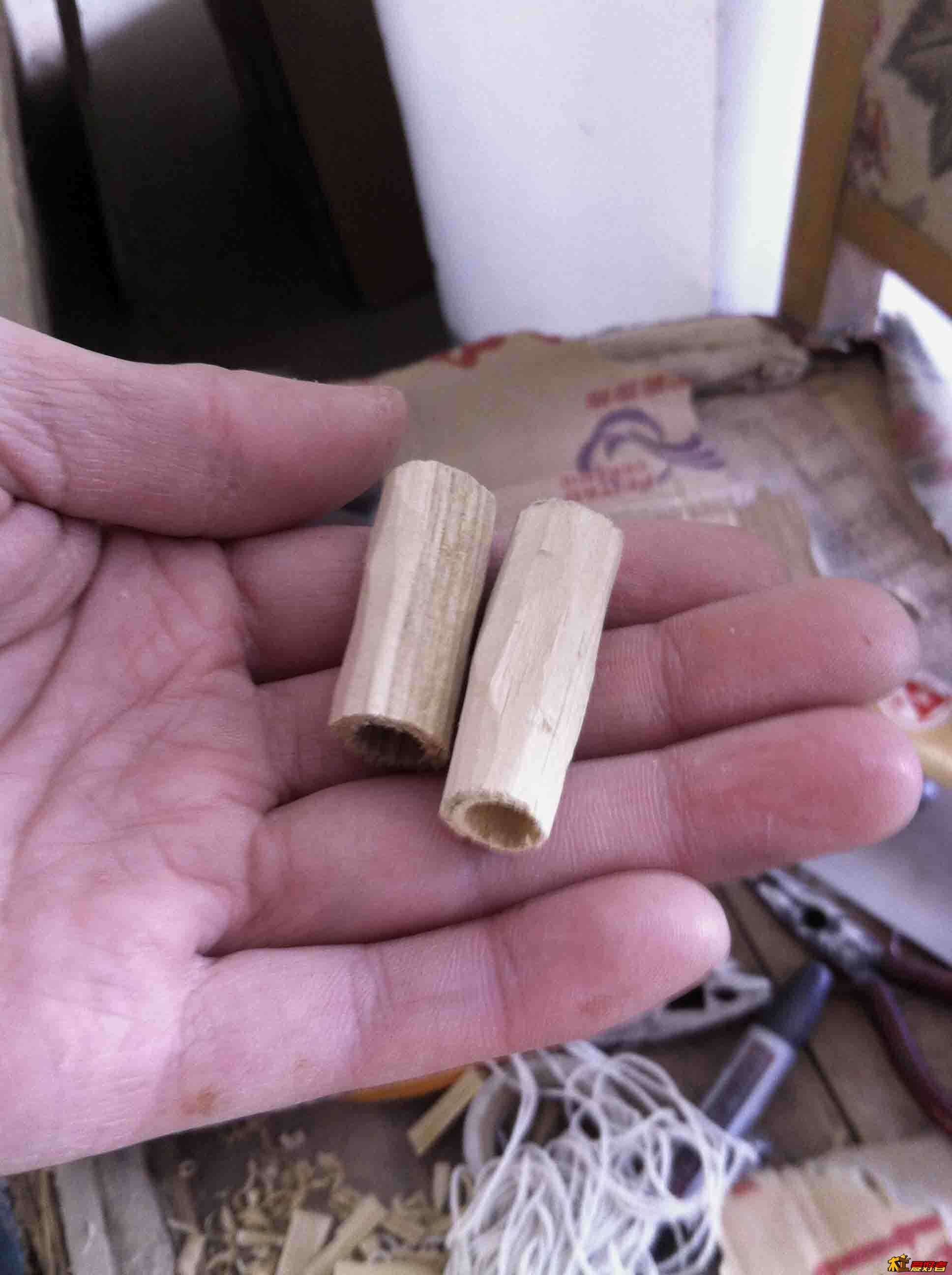

用吊顶木条做的电钻限位

大家见笑了

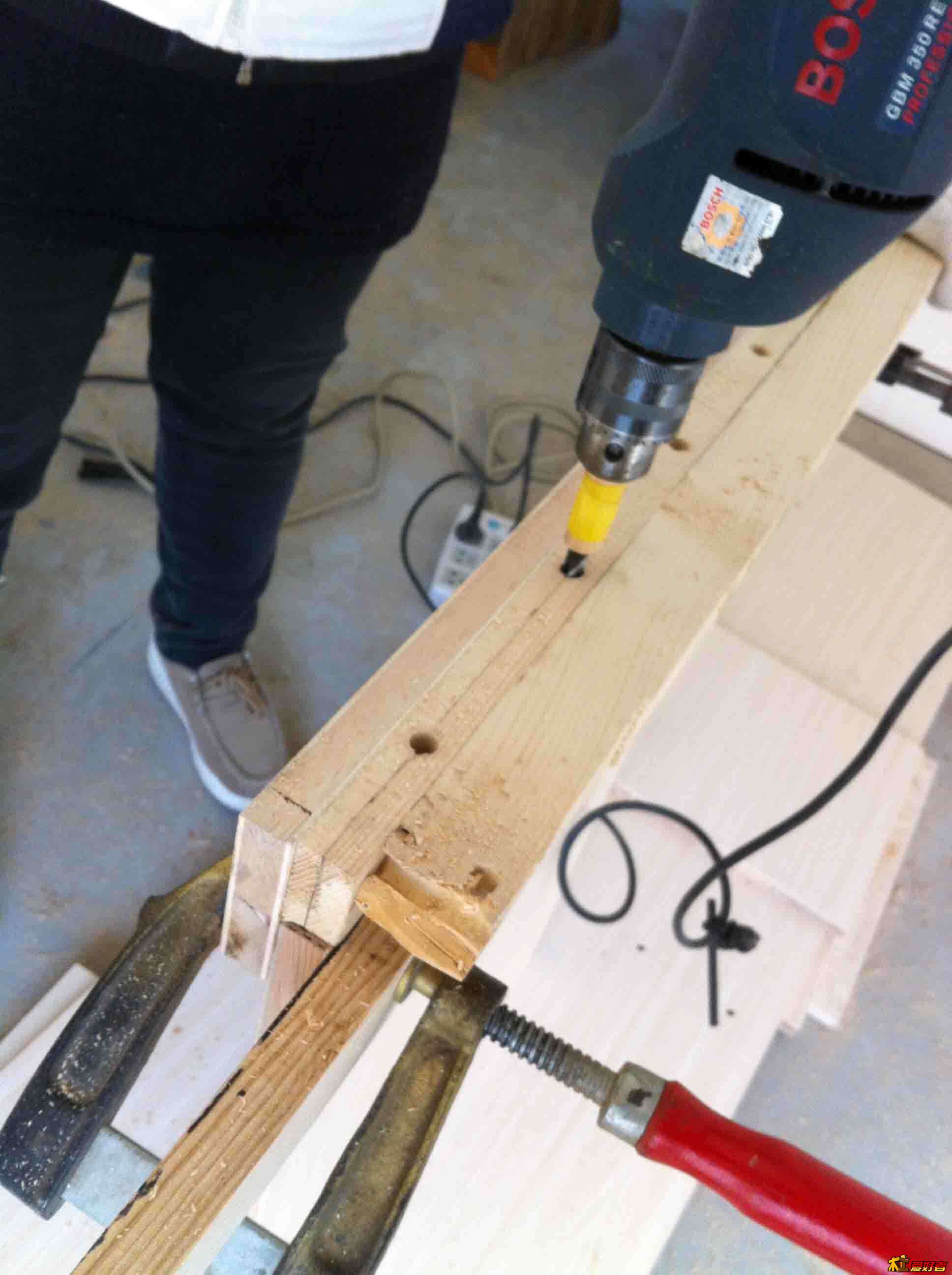

上夹具试验

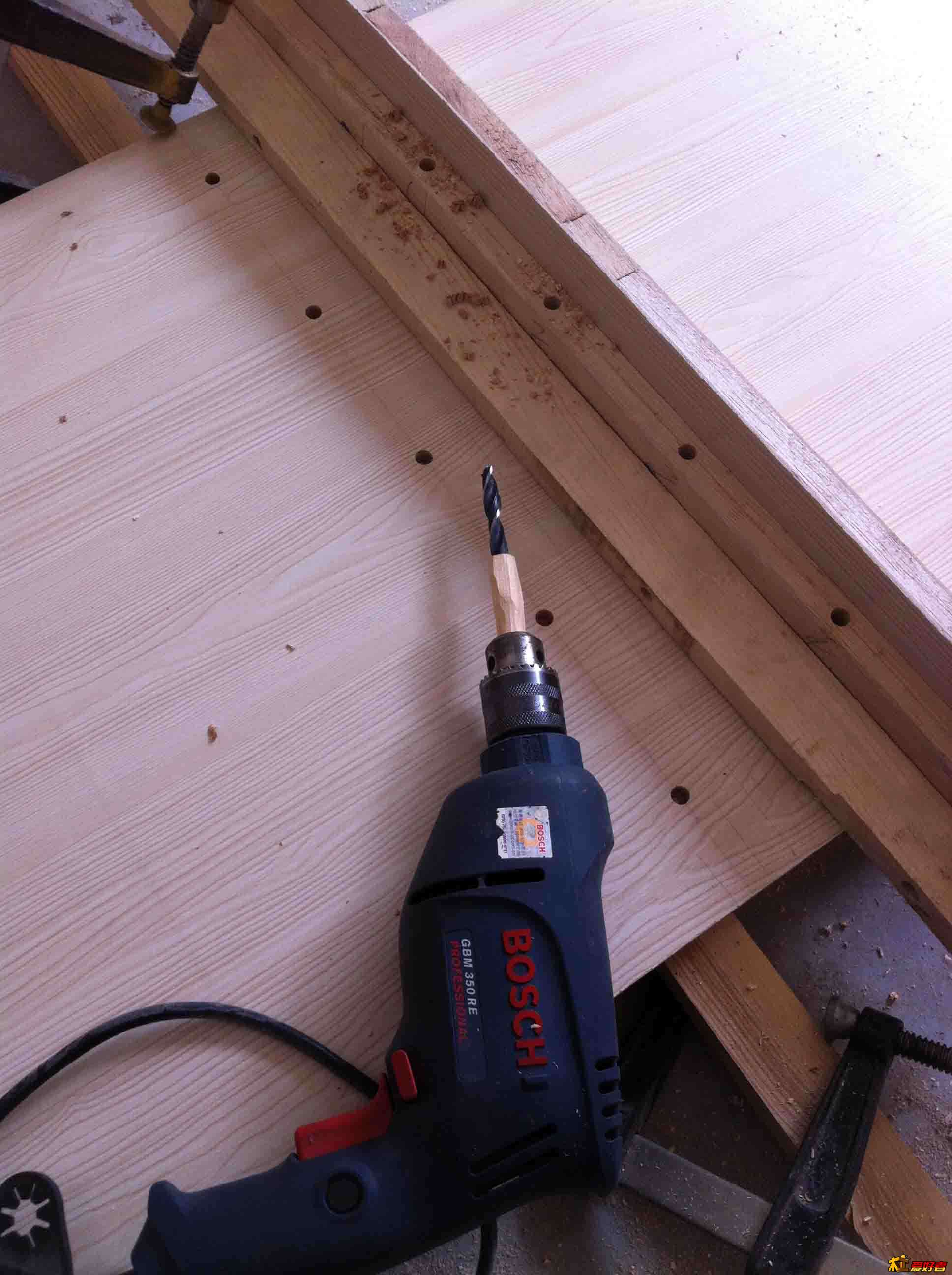

这是钻好的圆木榫孔

钻好了

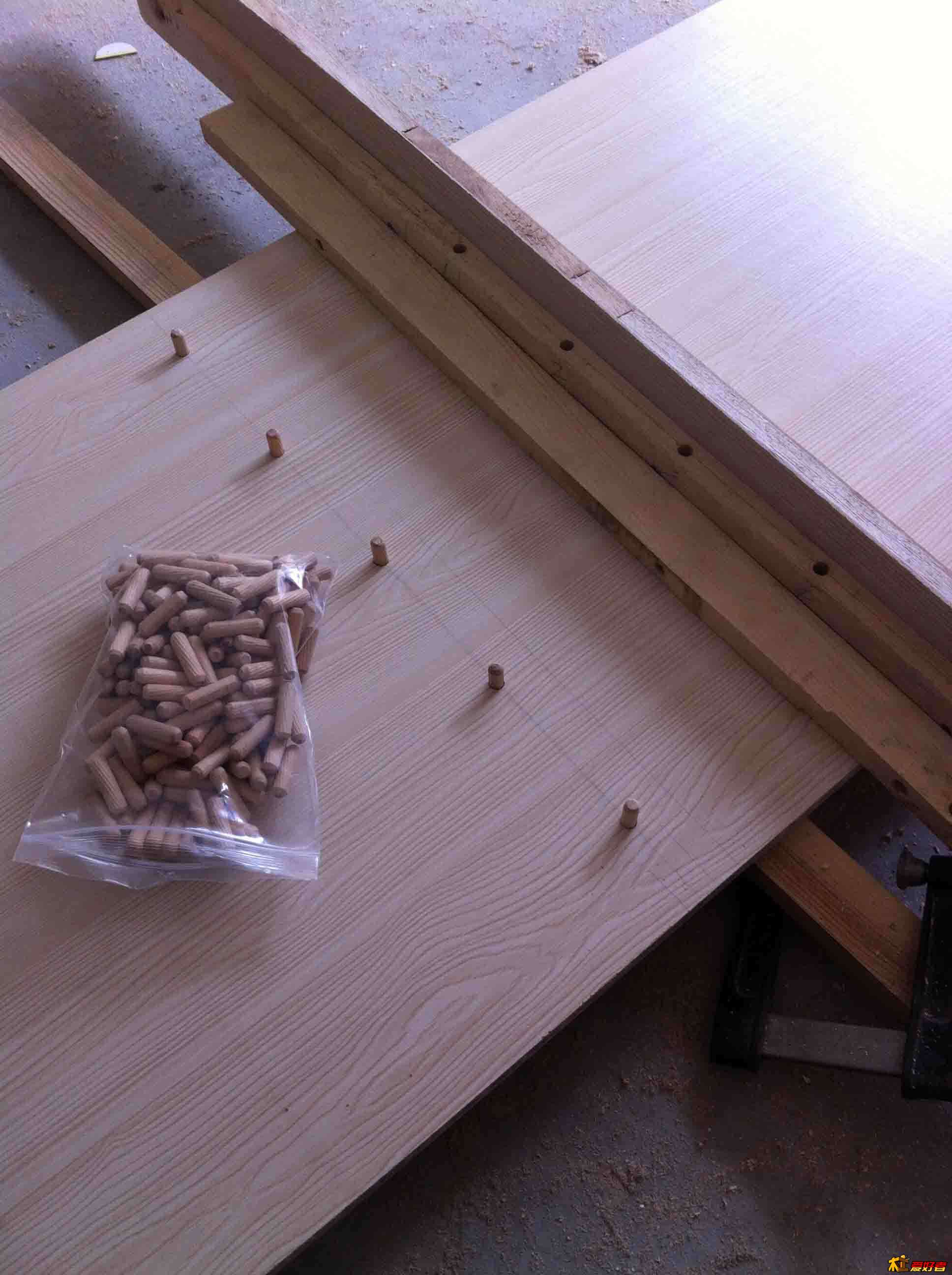

感觉还可以，

不过马六甲木头太软了，圆木榫有点松

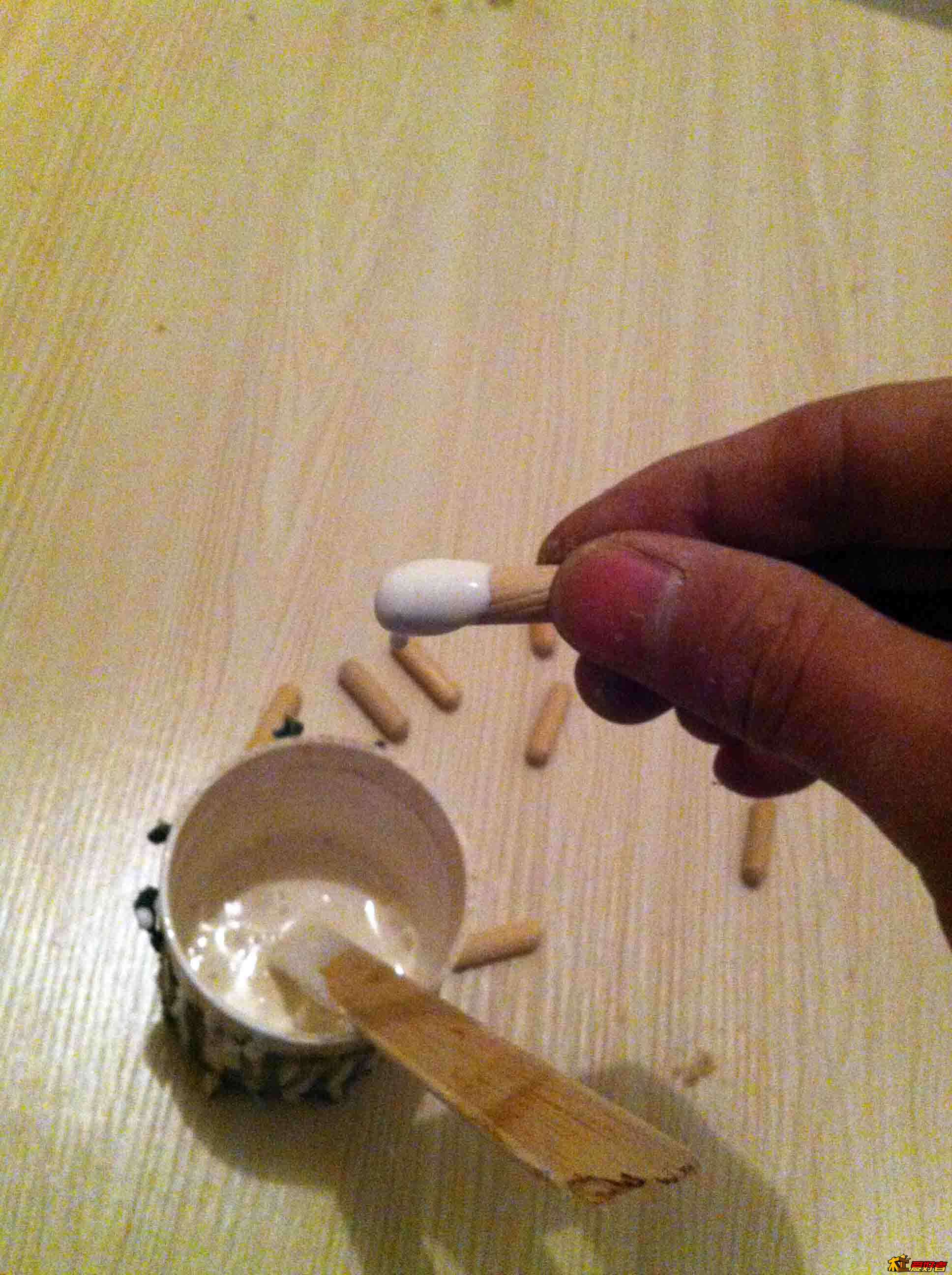

抹上胶水

给圆木榫抹上胶水

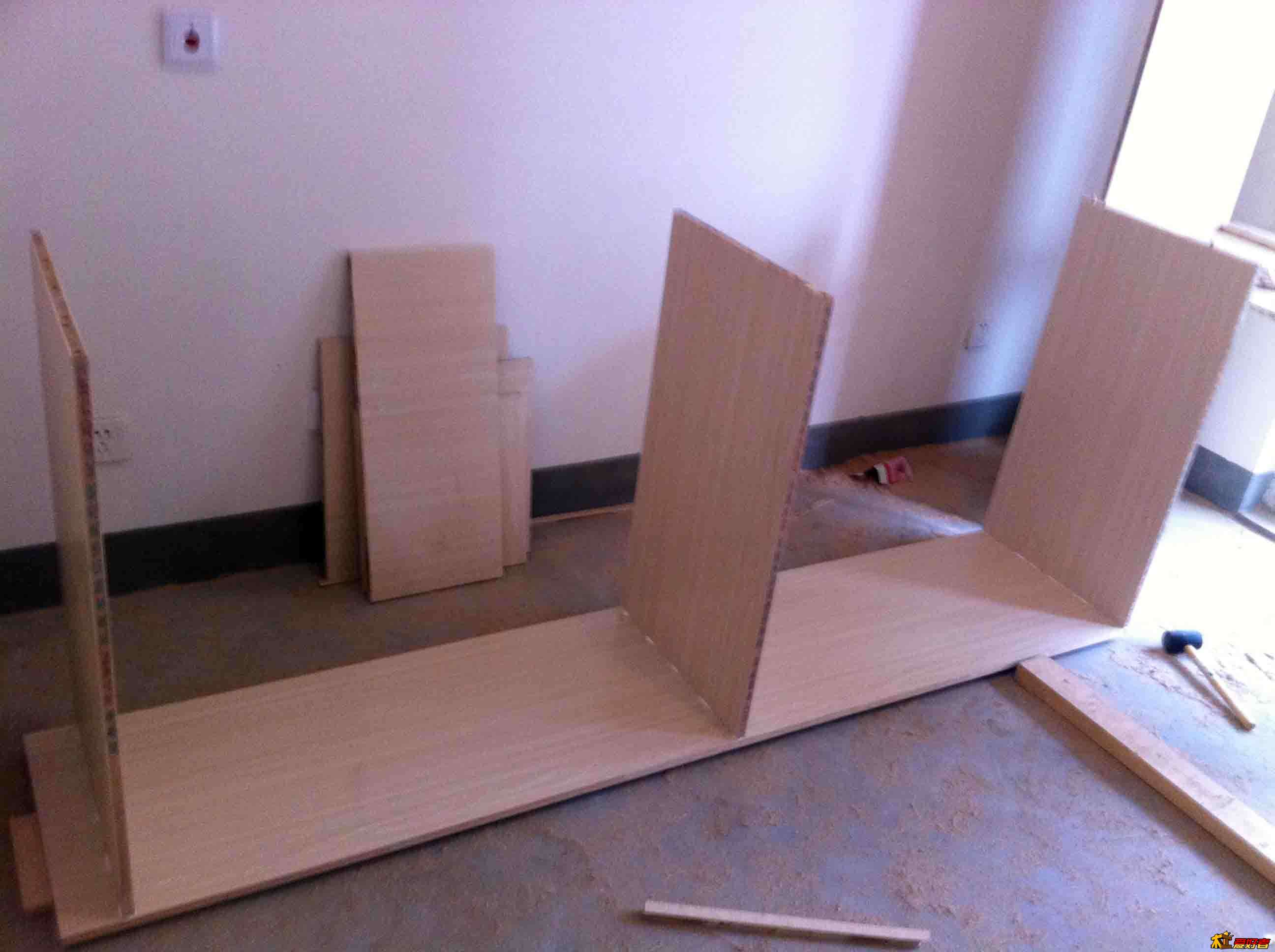

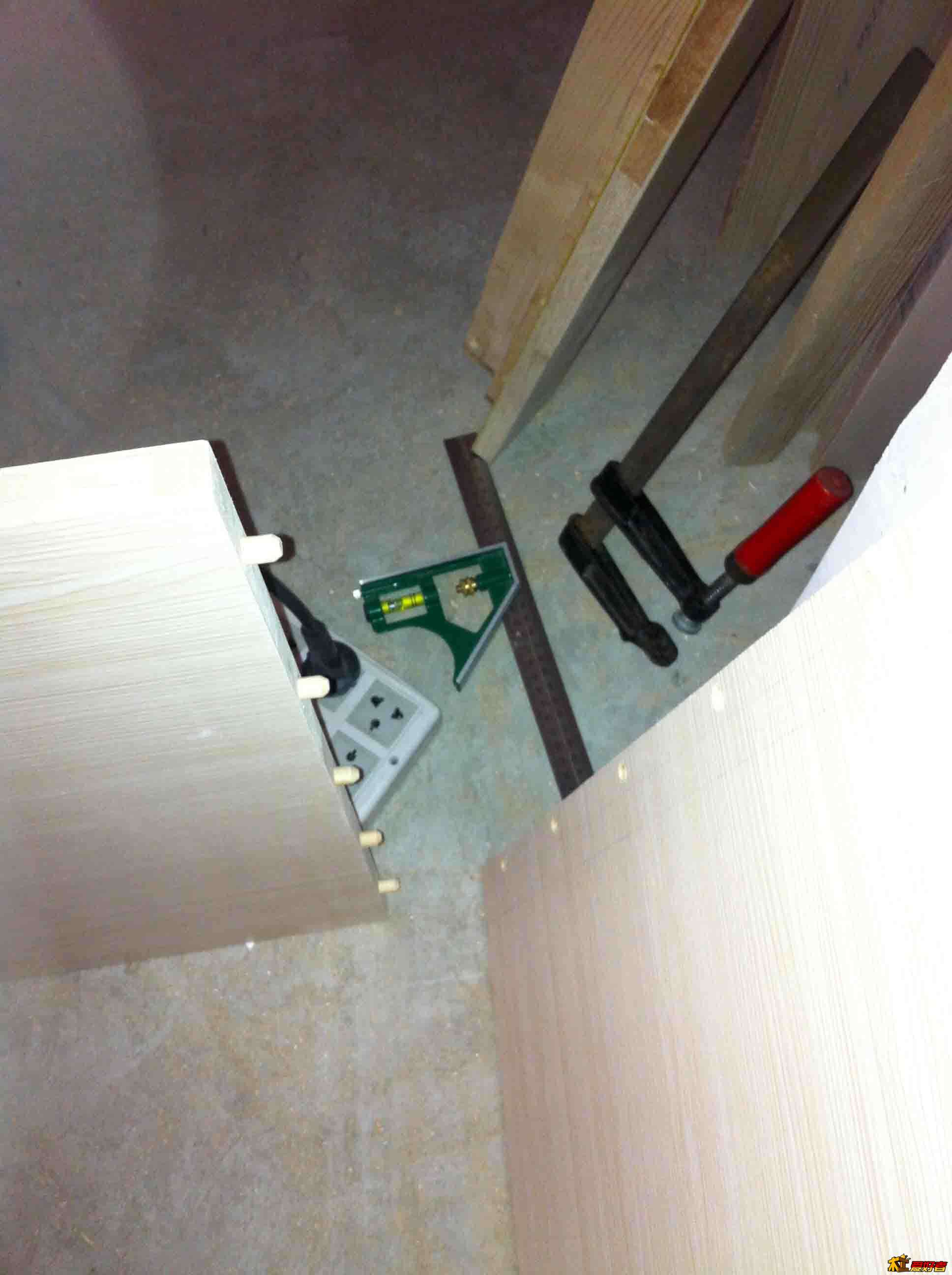

装上一面板子，试了下还挺牢固

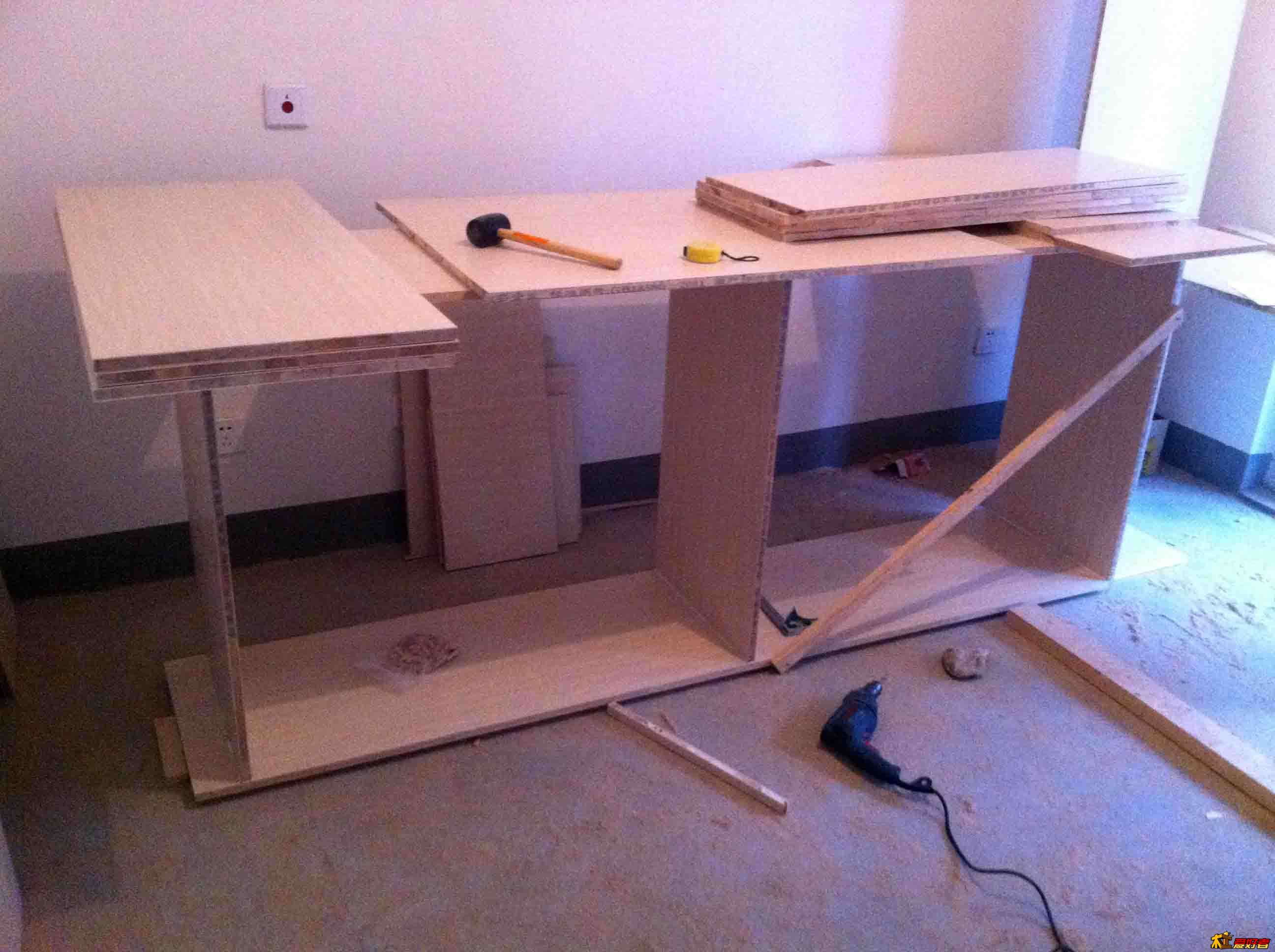

上木板压上，

okay · 发表于 2014-3-2 23:36:19

限位器不用拿木头销，太麻烦，也容易坏，找张报纸，裁成合适宽度的条，往钻头上卷，多圈几圈，让壁厚超过1毫米，外面胶水一粘就行了。
临时做圆木榫定位器最好用密度板，比较耐磨，质地均匀，钻眼不容易歪。钻透眼，然后中间用锯截开，就是一对定位器，分别用于要连接的两块板钻眼定位，钻眼不垂直无所谓，两块板凑一起，眼是直的就行。

创意生活DIY · 发表于 2014-3-3 00:37:34

okay 发表于 2014-3-2 23:36
# E+ Z: r/ s: @限位器不用拿木头销，太麻烦，也容易坏，找张报纸，裁成合适宽度的条，往钻头上卷，多圈几圈，让壁厚超过1毫 ...

有道理，下次试试，多谢指点

1946hgd · 发表于 2014-3-3 01:12:58

okay 发表于 2014-3-2 23:36
, C$ E) J6 ?/ r! h/ y- A限位器不用拿木头销，太麻烦，也容易坏，找张报纸，裁成合适宽度的条，往钻头上卷，多圈几圈，让壁厚超过1毫 ...

我前天用薄铁板做了个简易圆木榫定位器，因没有台钻用手电钻钻的孔，结果没钻垂直放上圆木榫哪个方向都有。

两件对不上。我是自己做的6mm圆木棍切成一个30mm，钻孔两面各17---20.有什么不对的地方么。你说；钻眼不垂直无所谓，两块板凑一起，眼是直的就行。这句话我没想明白怎么回事。

忘情々幽灵 · 发表于 2014-3-3 01:40:07

okay 发表于 2014-3-2 23:36
( n, P: M% s& b& |. @限位器不用拿木头销，太麻烦，也容易坏，找张报纸，裁成合适宽度的条，往钻头上卷，多圈几圈，让壁厚超过1毫 ...

定位器不仅仅是定位，垂直很关键，要不然就画线手打了

张东林 · 发表于 2014-3-3 01:55:01

找个破圆珠笔筒子，竹棍子，锯一节不就是嘛，还搞么吗麻烦。

okay · 发表于 2014-3-3 02:43:19

1946hgd 发表于 2014-3-3 01:12
: L/ q1 |( N. m7 Z; x- Z$ ~) C我前天用薄铁板做了个简易圆木榫定位器，因没有台钻用手电钻钻的孔，结果没钻垂直放上圆木榫哪个方向都有 ...

比如说两块板做T型连接，用圆木榫，你在下面板打了一个孔，没垂直，向东倒了10度，而上面板钻的孔向南倒了10度，那麻烦了，两个孔不在一条直线上，圆木榫插进去拧着劲，难插又容易断。但如果上面板的孔也向东倒10度，那不就是一条直线了吗，插入圆木榫后就是顺的，不会拧着劲头。原理就是这样，那怎么实现呢？办法就是用同一个模板去打孔，这样斜度就一样了。但如果是一个模板翻过来用，那因为孔不垂直，孔的位置就偏了，要解决这个问题可以把模板锯成两半，这样下面的板用上半个模板，上面的板用下半个模板，打好的孔的位置也一样，斜度也一样。当然了，如果一个模板上有多个孔，斜度都不一样，如果差得太多了，圆木榫插入还是有困难，但木头都有弹性，只要别歪太多，一般插入都不成问题，插到位后就顺了。

其实要解决垂直打孔也不是个难题，办法也很简单，先划线，两边孔进孔出的位置都画好，然后钻一半深，再翻过来，从这边钻，两边打通了，里边撸直，垂直度就不会太差，必要时可以再拿大一号钻头扩一下孔。然后这个垂直模板做好了，再拿这个垂直模板去打别的孔。
