楼主: 风雪

花了两个多月做了个小车床

[复制链接]
发表于 2014-2-28 12:24:36 | 显示全部楼层
风雪 发表于 2014-2-27 22:16
" n' W5 A' z- R/ ^0 Z2 o滑杆和铝板起个连接固定做用缺一不可.用了滑杆主轴和尾座对中更准确.推起尾座架更轻松/
1 q$ w5 n$ ?7 N6 ]  ^- p8 X# i( b2 E
我说的是铝轨和光轨,用粗一点的光轨做滑竿,能不能把铝轨给舍弃掉
发表于 2014-2-28 16:30:02 | 显示全部楼层
风雪 发表于 2014-2-27 22:11
  a" Q4 ~2 g; ~力度还行不过锯黑檀木时木头会冒烟转速慢了点,到时买个500w的电机调速器看看如何
9 M) v0 H( i  c5 b8 D9 D; M3 [" W
电机调速会降低功率的。为何不用皮带减速。% R$ ?% ?8 Y6 B5 }
 楼主| 发表于 2014-3-3 20:03:04 | 显示全部楼层
jeff生普 发表于 2014-2-27 01:01 ' g' f: [. m' L% @
这个电机4000多转的啊,用来做这种小型车床合适吗?力度如何?
% q# f( m0 U, u  a0 w) e
电机挺给力的.用了上下两个塔轮给电机变速
 楼主| 发表于 2014-3-3 20:26:43 | 显示全部楼层
super168 发表于 2014-2-27 11:19
9 @8 v! E0 E" V& F+ v0 r& s哎呀,我也做了一个,是仿照辛德勒大师的作品,但是真没有大师的金工手艺,做出来很不理想,不是想象中的那 ...
( B/ \* z" w7 {2 Z6 Z$ E1 R7 }

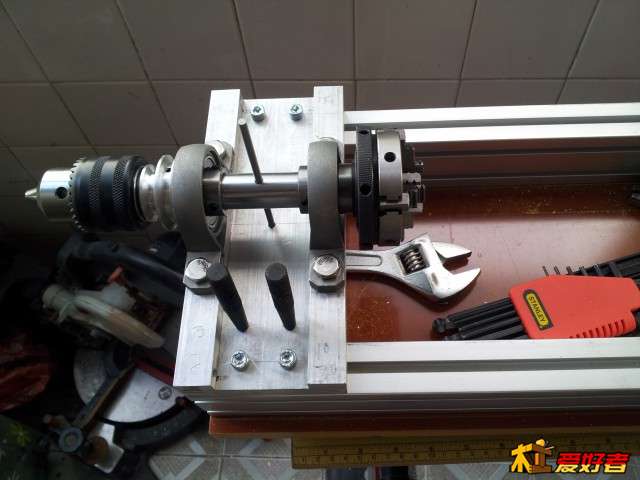

查下噪声从那来的.刚做好时我的车床噪声也大,搞了半天也不知为什么,我电机声音很小,可以接上主轴就嗡嗡响,听着就烦,最后找到原因,是主蚰两边,一边一个卡环是控制主轴旋转时前后移动的,是卡环松了产生了车床高速旋转时主轴有一个毫米的前后移动所产生的噪声,我把主轴两边小卡环挤两边挤紧把内六角螺丝上紧,用手用力左右摆下,如没前后移动就好了,送电开机音小了很多很多.不知你的主?是否和我一样
  L' `9 |7 Q5 G! T) m

主轴中间左右两边一边一个小环带内六角螺丝的

主轴中间左右两边一边一个小环带内六角螺丝的
发表于 2014-3-4 10:28:44 | 显示全部楼层
楼主我也是用的这个电机做的小车 ,没你的漂亮 建议你增大 主轴的皮带轮直径来降低 转数,这样扭矩还会增加,调速器 感觉 不好用
发表于 2014-3-4 11:14:39 | 显示全部楼层
嬉皮士 发表于 2014-2-28 12:24 * [+ I( ?! h& p& u/ j# Z
我说的是铝轨和光轨,用粗一点的光轨做滑竿,能不能把铝轨给舍弃掉

! V5 s; |* Y' i* w- x: N% D% c不能 光轴中间没支撑影响精度会产生轻微震动,用直线导轨代替可以价格也是杠杠的,你可以用sbr导轨试试

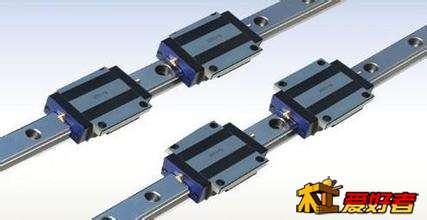

直线

直线

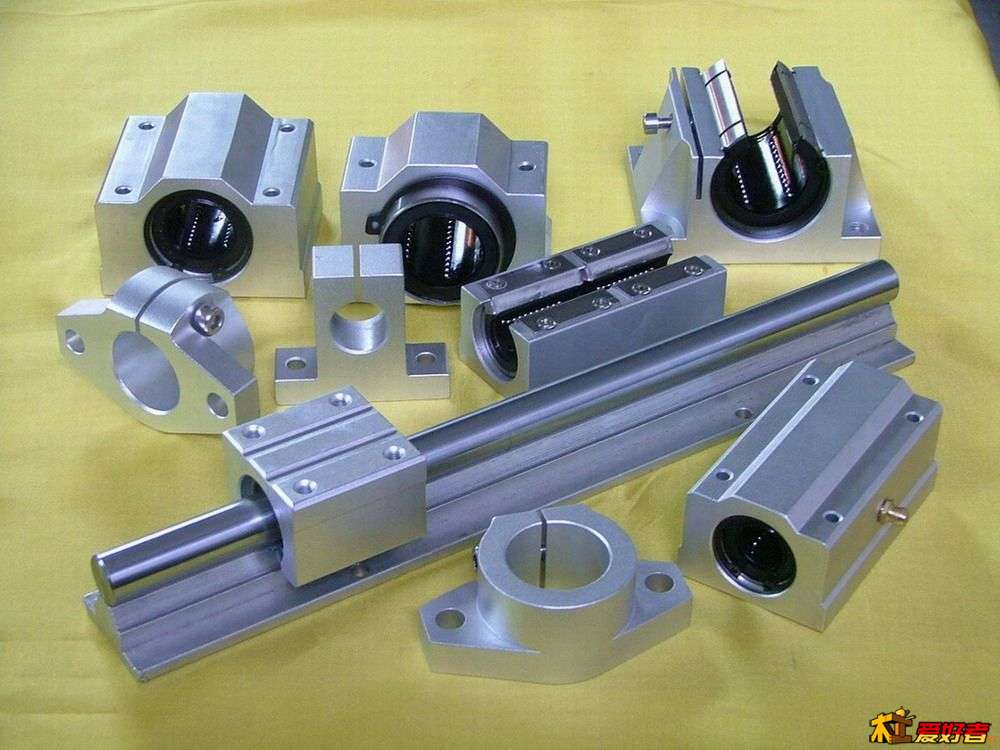

SBR轴

SBR轴

SBR

SBR
发表于 2014-3-4 11:18:23 | 显示全部楼层
楼主怎么不用SBR轴呢 这样稳定
发表于 2014-3-4 16:21:42 | 显示全部楼层
yayapei 发表于 2014-3-4 11:14
$ b' S7 x+ i- X6 y  {+ W不能 光轴中间没支撑影响精度会产生轻微震动,用直线导轨代替可以价格也是杠杠的,你可以用sbr导轨试试

8 J! Q) [7 z) V9 d其实这些sbr主轴加上重量会有卡顿的感的。. P  B6 O2 c7 @* ]6 X9 d
发表于 2014-3-4 18:00:17 | 显示全部楼层
问下楼主,电机的型号和功率,我想D个小台锯,不知这款电机能不能行,是某宝买的么?
发表于 2014-3-4 21:34:54 | 显示全部楼层
yayapei 发表于 2014-3-4 11:14
! Y0 [8 J" J4 _不能 光轴中间没支撑影响精度会产生轻微震动,用直线导轨代替可以价格也是杠杠的,你可以用sbr导轨试试
% ?+ q/ p  V' n  q( I
明白了,感谢
发表于 2014-3-7 19:18:21 | 显示全部楼层
做的很精致啊
发表于 2014-3-9 16:06:09 | 显示全部楼层
高手真多啊
发表于 2014-3-9 18:08:34 | 显示全部楼层
挺好的,
