DIY卜派电圆锯外接电源

张东林 · 发表于 2014-2-26 13:27:46

告诉你功率太小带不起负载，线圈从中间分成两组，并联，搞成19V桥式整流。

abchua · 发表于 2014-2-26 13:56:27

lnysl 发表于 2014-2-26 08:38
& i, s6 L0 z8 P1 E! T价格不错，还是环形变压器，看启动后好像电压降了1.9伏，不知道功率是否够用

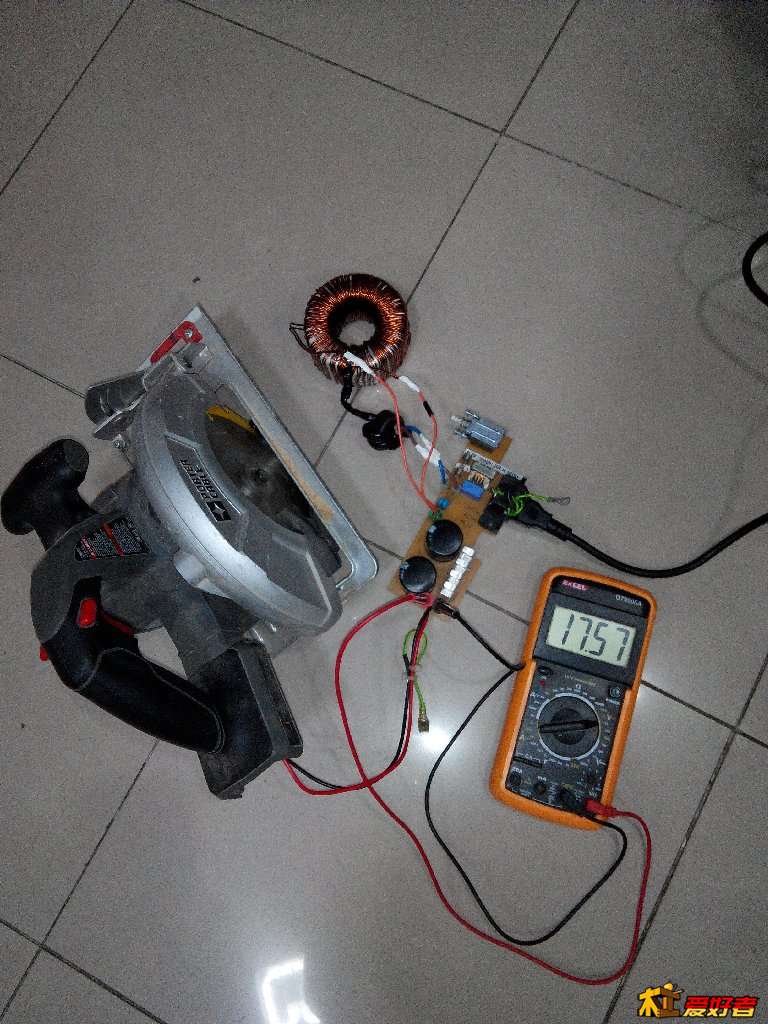

启动后是19.6V

abchua · 发表于 2014-2-26 14:01:48

木工模型制作发表于 2014-2-26 10:38
8 _, a- J* }' m& H6 w7 G W电源和电池连接再和插口连接?

没有连电池，今晚在试工作时间长的情况

abchua · 发表于 2014-2-26 14:10:11

川绰内酷发表于 2014-2-26 13:08 : G# l8 p& C& u. d8 ~
楼主怎么买你的变压器？

http://item.taobao.com/item.htm?spm=686.1000925.1000774.13.XUtjz0&id=15399865194

聚散随风 · 发表于 2014-2-26 17:24:28

东西不错价格也便宜只是说明不太详细，现有的稳压电容原线路不是给电锯配套的所以稍小了出现工作时压降现象；回头花少许钱可以配个电器安装的塑料盒，加上一个单相固态整流调压器和一个电位器一块小型的直流电压表一个直流指示灯；塑料盒开孔装表电位器指示灯就都齐备了

abchua · 发表于 2014-2-27 11:54:29

昨晚用橡胶木试电源，连续按开关锯14片，电源有少许发热，但可以接受。力度比用电池劲好多。

okay · 发表于 2014-2-27 14:17:47

变压器多大功率的？打印机功率都不大，估计这变压器带电锯还是小了点。线圈是自己改过了吗？

大星 · 发表于 2014-2-27 21:11:00

聚散随风发表于 2014-2-26 17:24
0 F# w+ C6 X' h+ V3 d z东西不错价格也便宜只是说明不太详细，现有的稳压电容原线路不是给电锯配套的所以稍小了出现工作时压降现象 ...

求固态调压器的作用，调压范围大吗？

abchua · 发表于 2014-2-27 23:14:29

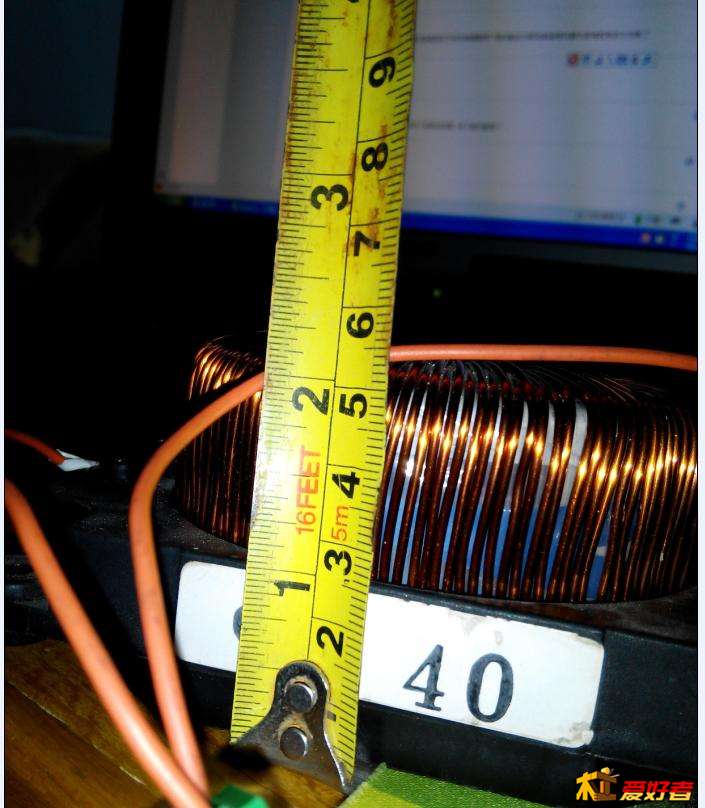

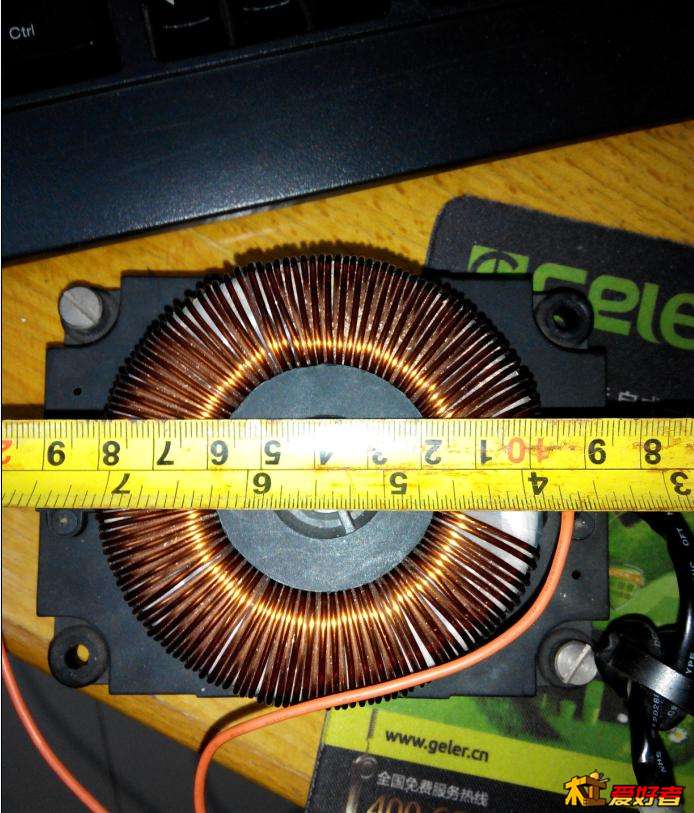

上传两张尺寸图

聚散随风 · 发表于 2014-2-27 23:34:42

大星发表于 2014-2-27 21:11
0 b7 z2 P1 F" l$ q# a求固态调压器的作用，调压范围大吗？

现在电源额定输出电压比电锯额定电压大，电锯使用绝对感觉有力道，时间用久了难免对电锯有损害而且那2只稳压电容由于容量小对电路电压产生的波动很大对电器元件也是不利的；为了减小体积和成本可以用单相固态调压器配一直电位器（可调电阻）把电源电压调至电锯额定电压；固态调压器有很多规格选购时依据自己使用情况而定并且选用时电流强度一定要有所富裕；固态调压器和固态继电器是由可控硅半导体作为电器线路的开关控制元件，使用时会有热量产生要注意散热！

abchua · 发表于 2014-2-28 08:48:56

聚散随风发表于 2014-2-27 23:346 x+ t" m3 S% S
现在电源额定输出电压比电锯额定电压大，电锯使用绝对感觉有力道，时间用久了难免对电锯有损害而且那2只稳 ...

请教：是否不用改电源，在36V输出接固态调压器和电阻？能否可以告知具体型号，谢谢！！

abchua · 发表于 2014-2-28 23:51:26

abchua 发表于 2014-2-28 08:48 B5 y( z5 K4 m% H) o
请教：是否不用改电源，在36V输出接固态调压器和电阻？能否可以告知具体型号，谢谢！！

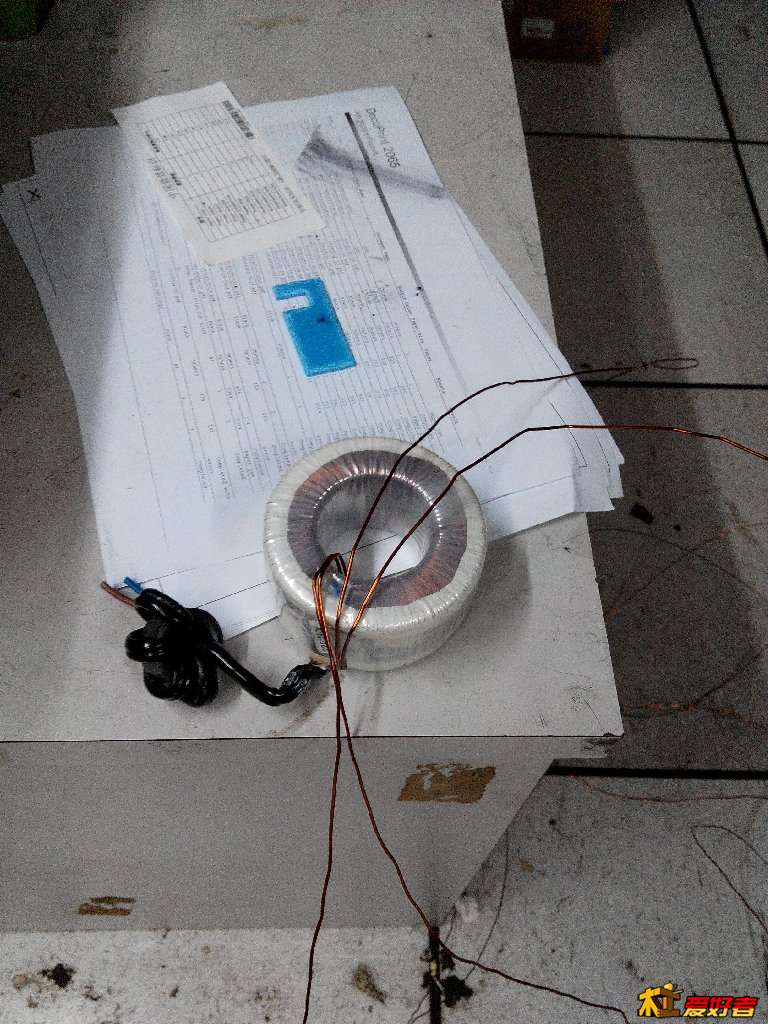

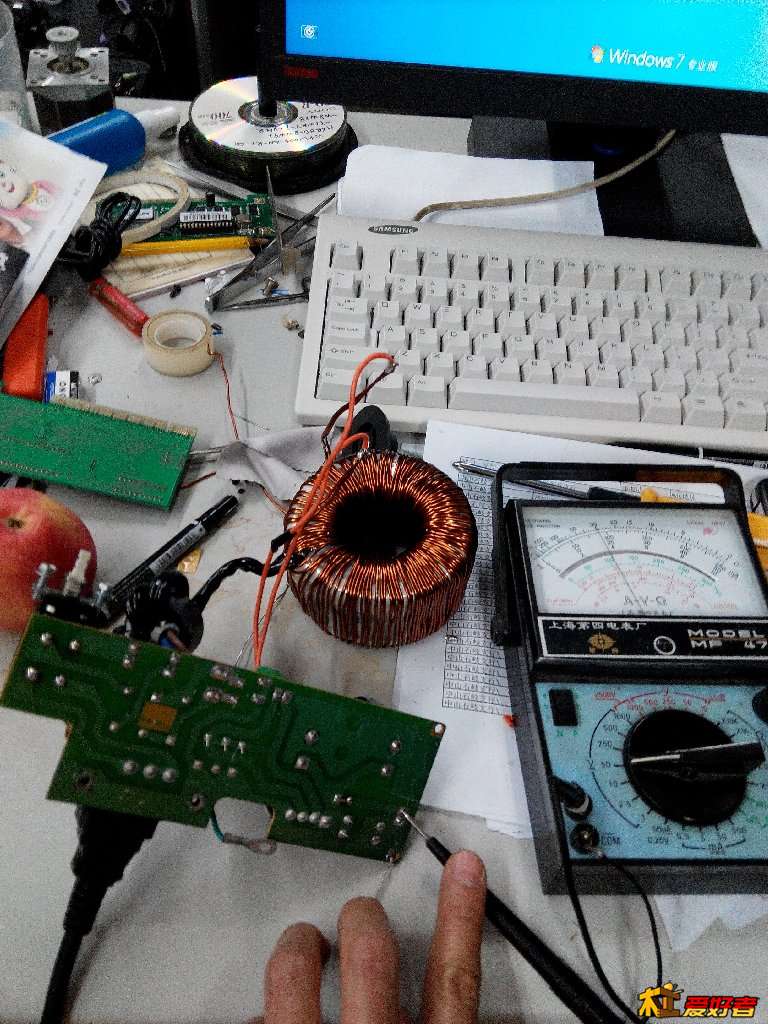

今天试木有讲拆下线圈，从中间分成两组重绕后，电压是18V，但试机后力度不够，整流板过热，不行。这样绕是否功率降低了

abchua · 发表于 2014-2-28 23:56:26

请教各位木有还有什么建议，在试。

机械师DIY · 发表于 2014-12-2 20:45:46

貌似环牛的功率小了点。

fanyang95 · 发表于 2014-12-3 08:27:56

现在350w的24v开关电源，也就30元一个，，自己折腾不划算，，

你绕个变压器，最少得半天，，，，半天功夫钱也不止30元啊

再说你这铁牛电源电压变化太大，，对电机有影响的，，不如开关电源，，，人家自带稳压元件的

以前因为开关电源价格昂贵，，所以铁牛又因为瞬间带载能力强而得到广泛应用

现在随着大功率开关电源的价格猛降，，，，铁牛重量大、功率小、空耗高的弱点，越来越不能忍受了
