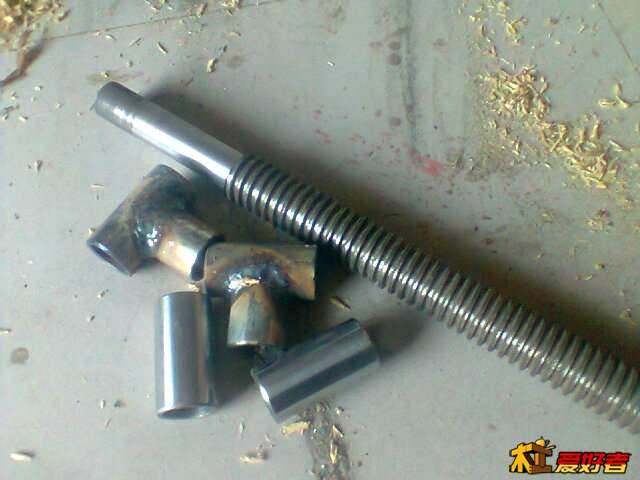

6 L3 {& J; G; L, H      重量级-----木工桌-------竣工，今日更新：上一篇说到我的木工桌主体完成，还有两个桌钳没有安装，因为想找车床代加工，可人家没时间。 桌夹的图纸和部件早就给车床师傅了，整整1个月了，漫长的等待过后终于给加工好了。好马配好鞍嘛，钳子也要重量级，32mmx1米的丝杆刚好做2个钳，加工成400和600,600的做有导杆的桌钳，400的做单丝钳。丝杆的一端车了约100mm，与减震器的内径等同，准备安装导套和绞座。摩托车减震器用车床切了6块，4个焊成丁字型绞座，2个做导向套。

2 F3 G3 F; K8 S0 `

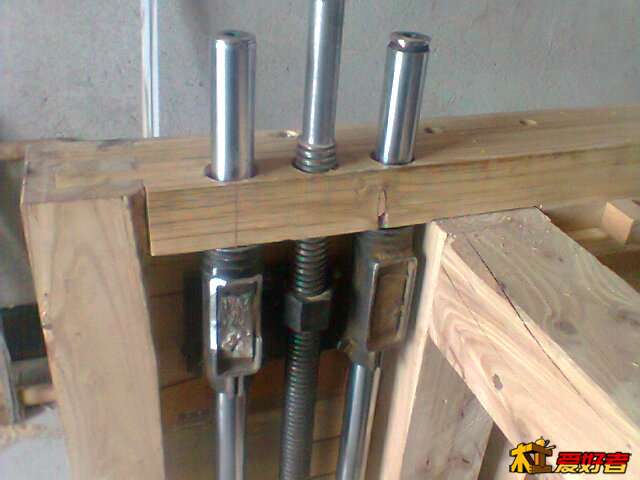

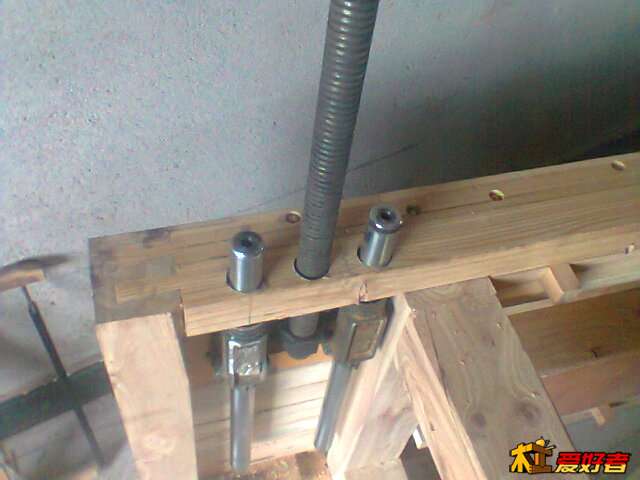

两只看似光轴的导杆是旧摩托车的前减震器，镀铬的超硬，用5mm钢板焊好螺母，为了减小阻力，外套切去一节，只保留了130mm。正好每只减震器外套有2个M6螺丝孔，钢板打孔固定，就这么简单

. _7 G" k7 n& ^1 A( R( E; \- W

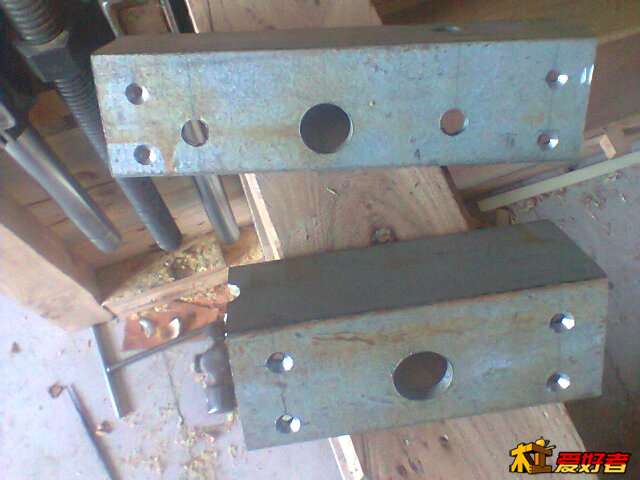

2 U# r- v% J- `) ?3 |' X7 r60角钢做的面板，用25的开孔器开了中间的绞棒孔，2个导向套对准25的孔焊接于角钢内侧，这样做是防止桌钳的夹板左右摇摆，有了套子导向才能平行开闭。
' y6 h0 G1 ?( q2 |

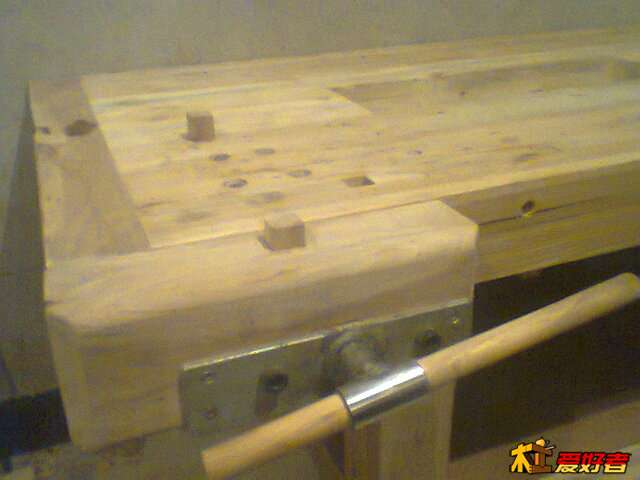

) M2 \) l) k* U& N0 L8 x- ?双导杆的桌钳，丁字绞座与丝杆一同打了一个5.2的孔，用12.9级的m6螺丝磨成锥形，锤子敲紧，角磨切掉多余部分

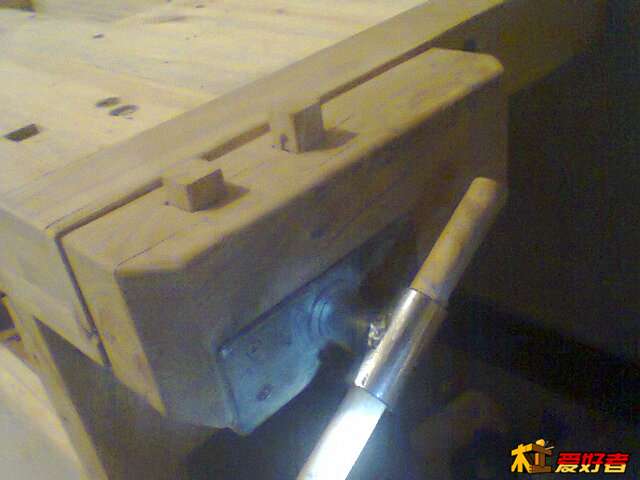

# d( E) e0 A/ L单丝的钳子
/ c( V- y7 f3 C* k/ Y! R5 P+ v

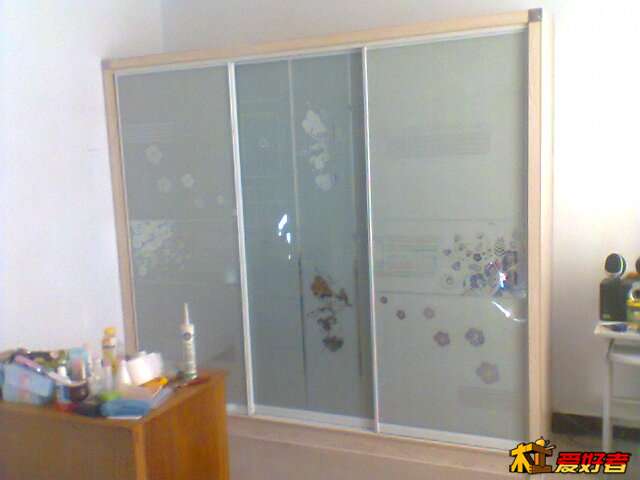

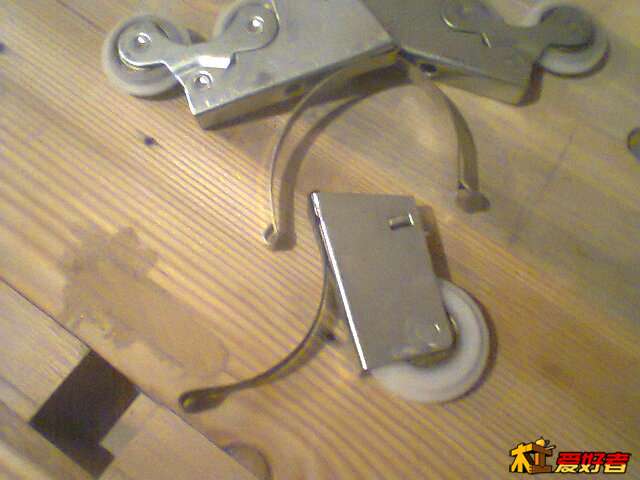

$ r2 k  ^2 R9 A9 N电脑里存的衣柜图片随便传了一张，这是我前段时间的作品，趟门衣柜，今天不是为了晒这个，因为它和木工桌有关，桌子的千斤就来自趟门的配件-----下 滑轮。轮子不贵，5--10元一对
3 T3 X4 ?  b6 P+ S
0 @8 ]* ]4 Z+ T& g4 n# N

, W0 |' I* T7 X- V9 ~2 t& z' V* d看到那个轮子的小尾巴了吗，就是它切掉了一段，轮子还不耽误使用。
/ y4 Z- K5 V- m  M

, ]- ], G2 P* _
  G$ }( ?( `2 A- n3 Z; ~! _
; l9 ^& R2 K2 q5 j

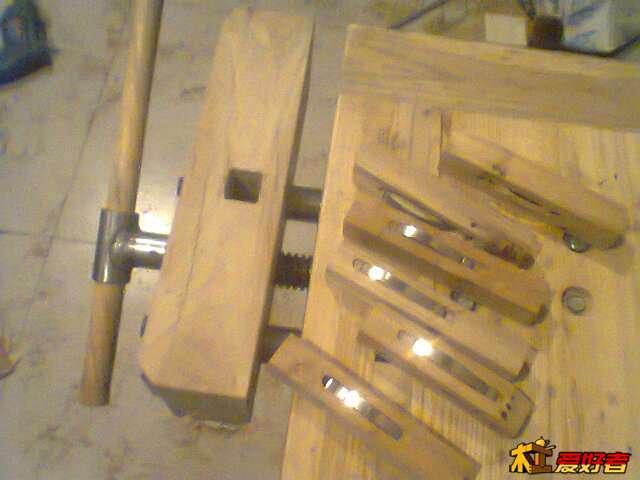

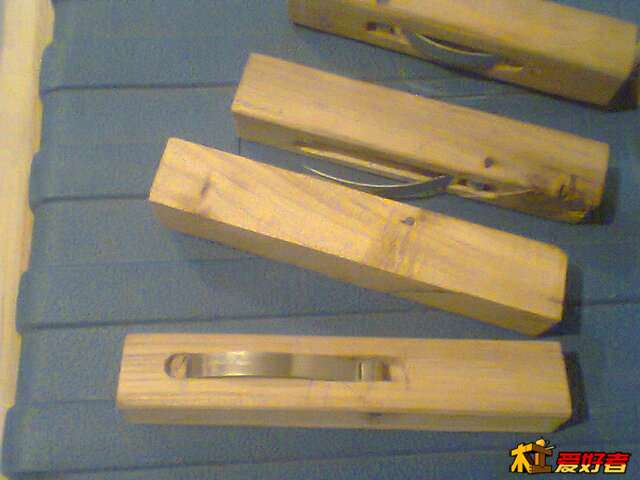

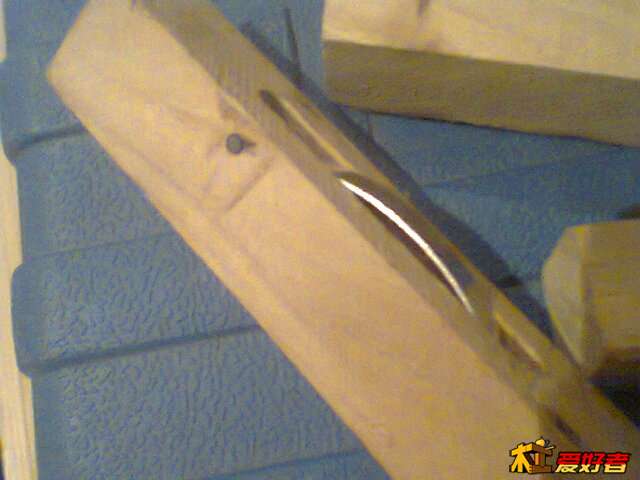

25x25的木方，斜切锯调3度切几段150。与桌孔斜度一致，开8x45的长形槽，深度下头6，上头3。安装一个小尾巴，在9型的孔内 穿一铁钉，就这么简单。这个小尾巴的厚度0.7----0.8左右，地道的弹簧钢，弹力超好
( i( |- r9 G9 O7 W. i2 y
/ {% J: A1 \+ S: l- ^! _* g3 S2 e
用它做这木工桌千斤简直酷毙了！真是打着灯笼都找不到的，哈哈

- a1 y# c# v' B  e! d4 r功能演示，一块2米多的大板，前端由桌钳夹紧，将移动支架调整适度，托住另一端，方便刨削、锯切、钻孔等
8 M# d9 q' O2 m5 n
2 z* l* o7 }2 S- J' `8 b

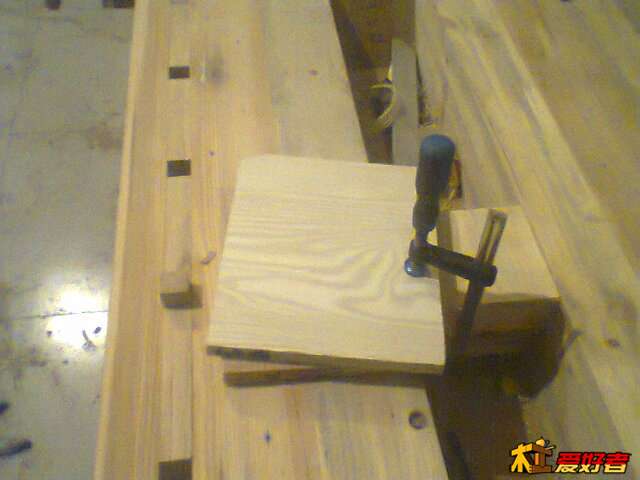

! A/ o- \" v+ _# Q* t可利用工具槽来夹持工件



+ O8 m% ]* ]5 B' }

4 A4 w& ~" X. n& e5 S, i

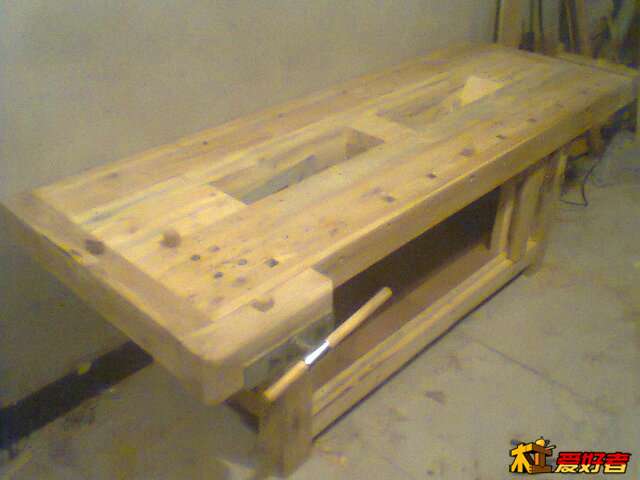

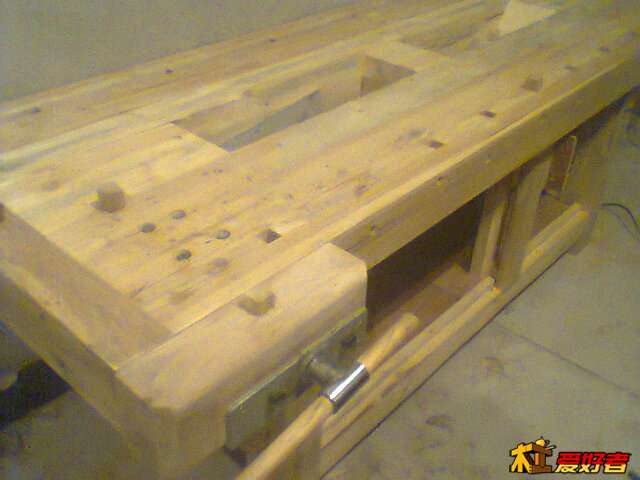

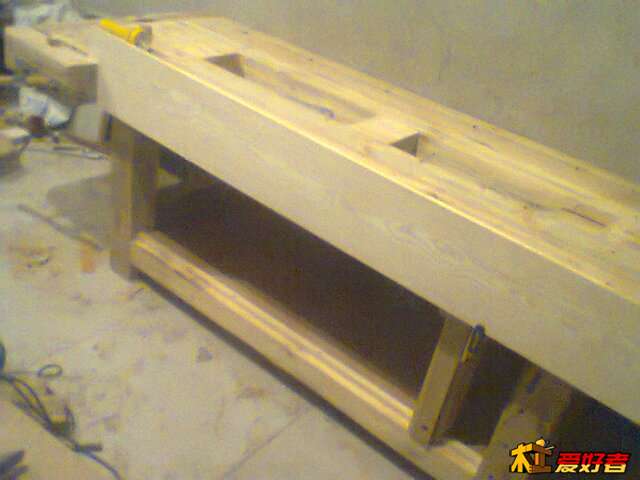

4 I' v, t; w$ U$ F0 Y最后总结：木料没花钱，零部件花了点钱可忽略不计，只是费了不少力气和时间，但以后用它搞制作会方便很多，觉得挺值得。再也不用担心推刨子时工作台也跟着跑了，之前用的简易案子被取而代之，又多了一件利器！使用结果证明，稳如泰山不为过。重量大概有2百多斤，俩人抬很费劲，重也算是个优点吧。这个桌子的亮点有3个：1、工具槽。2、可移动伸缩工件支架。3桌子千斤。
       桌钳的绞杆是临时弄一圆棒，下一步自制木车，做一个像样的，将它换掉。
