开始直播:决定暴光快速制做燕尾榫的方法

dkm2797 · 发表于 2008-11-29 18:42:21

楼主确确实实是个老实人,不但本人老实,还把老实的精神发扬光大了,让俺们每一个人"老实"的在那等着看图片,呵呵,这下大家都老实了把

rayg · 发表于 2008-11-29 18:53:50

嗯，反正我是老实了

老朱 · 发表于 2008-11-29 19:04:39

说明老实人大哥人气旺。小声问问有上门取经的吗？人老谢那边。。。。态度比你好哦。哈哈！开句玩笑。

俺是个老实人 · 发表于 2008-11-29 19:22:54

我尽量描述清楚一点:
下料的过程就免了,毛坏料下好后各边刨平,并保证每个角都是直角,这一步省略.

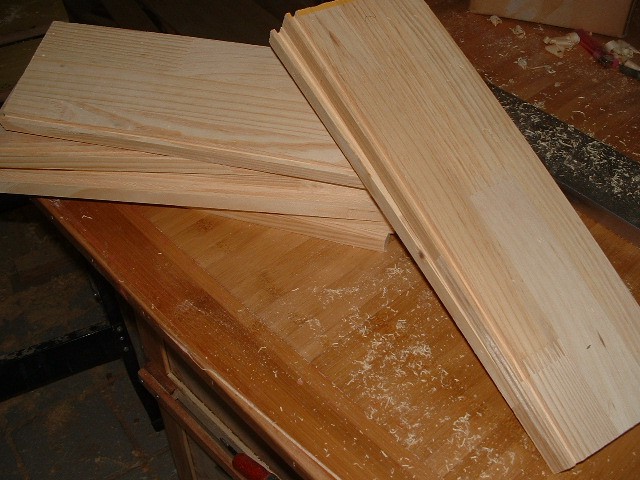

1\将台锯的锯片调出台面5MM,靠山离锯片第一刀5MM,之后将所有板子的一个边在台锯上过一遍,因为我做底板选用的是5MM层板,第一刀下来宽度只有2.5MM,于是靠山再退3MM(槽宽通常应该大于板子厚0.5~1MM,槽越长,宽度就越要放得多).所有板子再过一道就做好了所有的底板槽.这个顺序不能反,否则做榫时你老是得考究一下那个边是底边.

[ 本帖最后由俺是个老实人于 2008-12-4 08:42 编辑 ]

陈虚荣 · 发表于 2008-11-29 19:28:09

俺是个老实人 · 发表于 2008-11-29 19:41:43

原理简介:一个抽屉4块边板,2块侧边的板用雕刻机开榫,另两块用手工对应雕刻机开出的榫来做榫,从而简化了工序,并提高了效率.

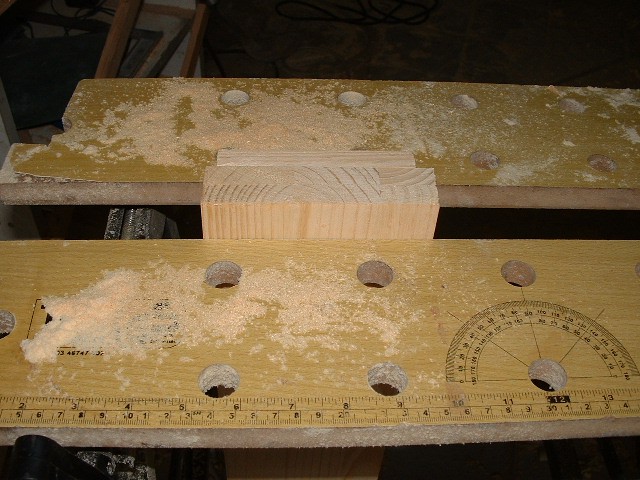

将2个对边对齐,后面要垫一块废板(指没用的小块板),以防止雕刻机最后时刻将榫边搞溃边.之后夹到台钳或以任何可以夹持的工具将工件垂直夹紧.将雕刻机刀头的深度调整到与木板一致的厚度(或出刀略深一点)

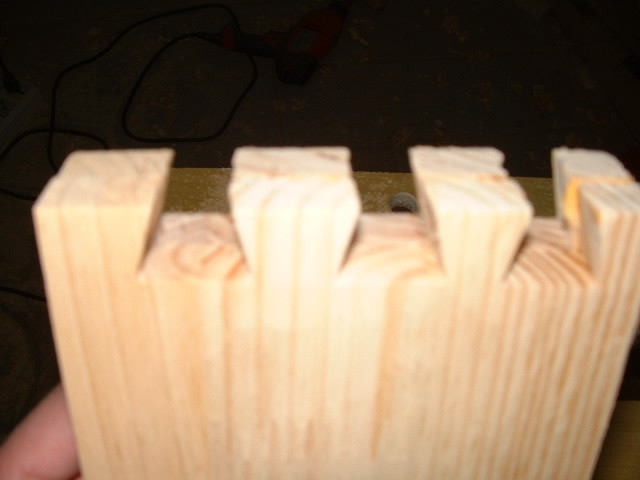

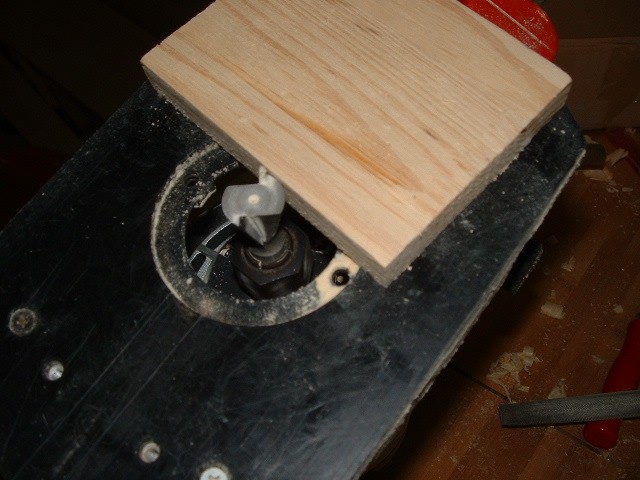

根据我这个抽屉板的宽度计划开3个榫,手持雕刻机较随意地分3段开出3个榫(就如台钳上那样,没有任何辅助工具),同样方法处理板子的另一端(有人问,手持不晃吗?质量较好的雕刻机启动后运转是比较平稳的,在这个基础上,你可找块废板试试感觉,很快就能掌握,当然你也可以做个靠山,一步一步地做,但我不喜欢这样麻烦,因为最终的精度是由手工开的另2块板决定的,大家不急,最后还有用倒装雕刻机台开的方法),事实上,后2个抽屉我是一次完成4块板的.

[ 本帖最后由俺是个老实人于 2008-12-4 08:43 编辑 ]

weihan · 发表于 2008-11-29 19:44:39

没看明白。。。。。。。。。。。。。。。。

俺是个老实人 · 发表于 2008-11-29 19:44:40

根据雕刻机开出的榫来划线.这是一组斜线.

[ 本帖最后由俺是个老实人于 2008-11-29 19:50 编辑 ]

俺是个老实人 · 发表于 2008-11-29 19:52:31

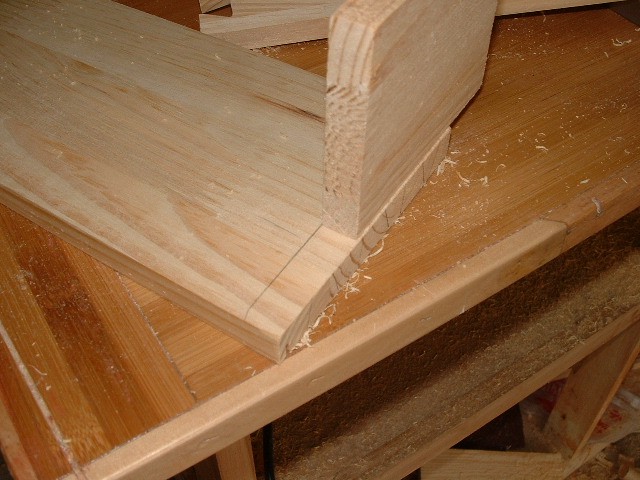

再找块等厚木块划出一条直线,这条线是锯榫时的深度线.

俺是个老实人 · 发表于 2008-11-29 19:53:27

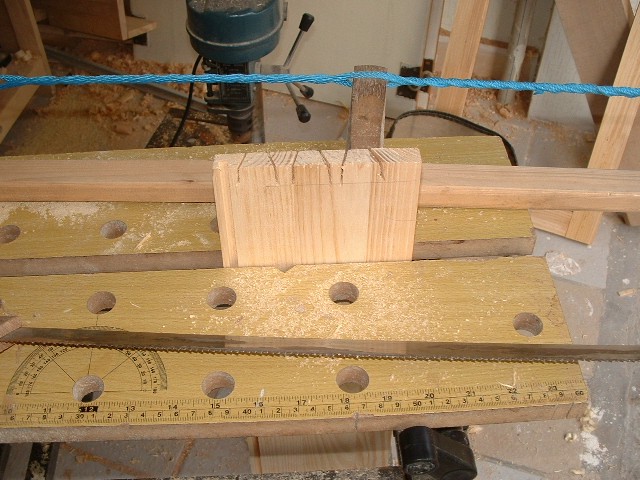

用框锯锯榫

俺是个老实人 · 发表于 2008-11-29 19:54:24

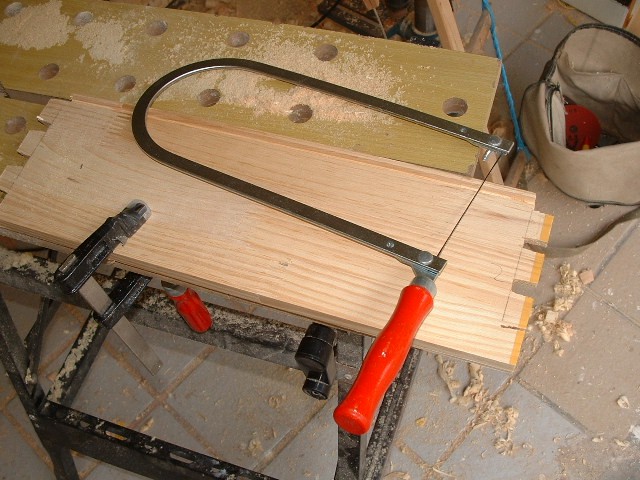

用雕花锯挖榫

俺是个老实人 · 发表于 2008-11-29 19:57:02

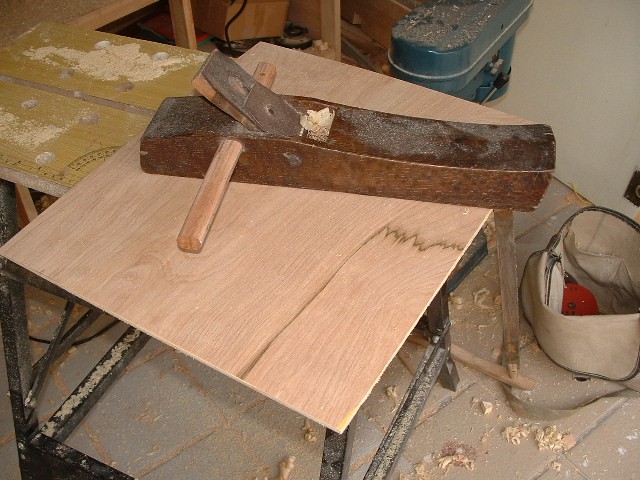

重复上面步骤,将其它板对应做好,之后可试组装一下,有不合适的地方用锉子修整一下,没问题后开始组装.在装底板时用手刨将毛边去掉.

[ 本帖最后由俺是个老实人于 2008-11-29 20:17 编辑 ]

俺是个老实人 · 发表于 2008-11-29 20:00:27

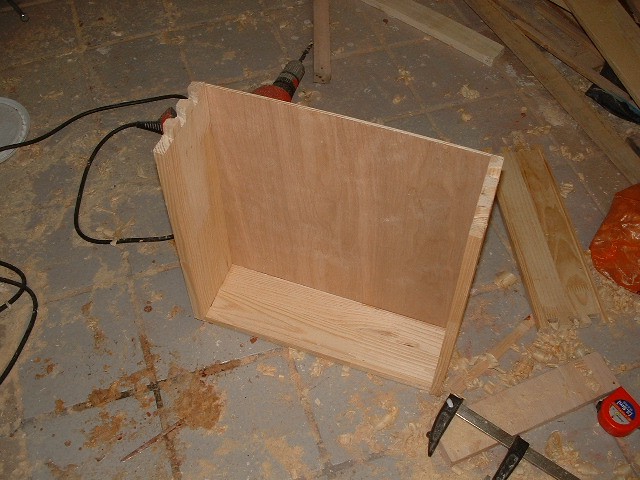

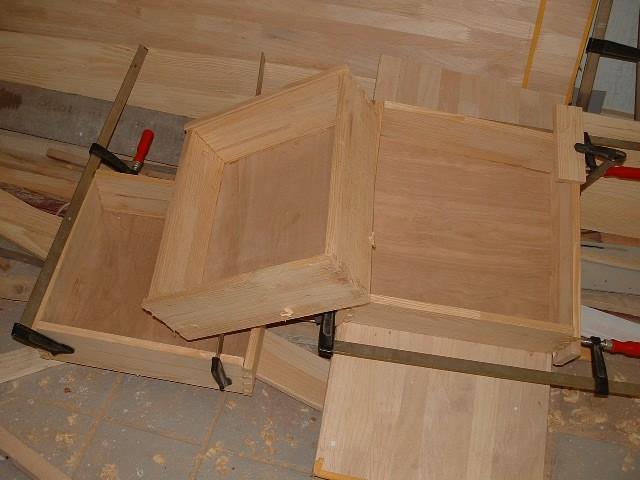

组装好后,应该检查各个角都应该是直角,4个边平行,之后用夹子固定(也可不用,视你开榫的水平而定),3个组装完成!

[ 本帖最后由俺是个老实人于 2008-11-29 20:50 编辑 ]

朱仔 · 发表于 2008-11-29 20:03:45

应该是比较快的了，当然，也在有一点功底才会这么快

俺是个老实人 · 发表于 2008-11-29 20:06:47

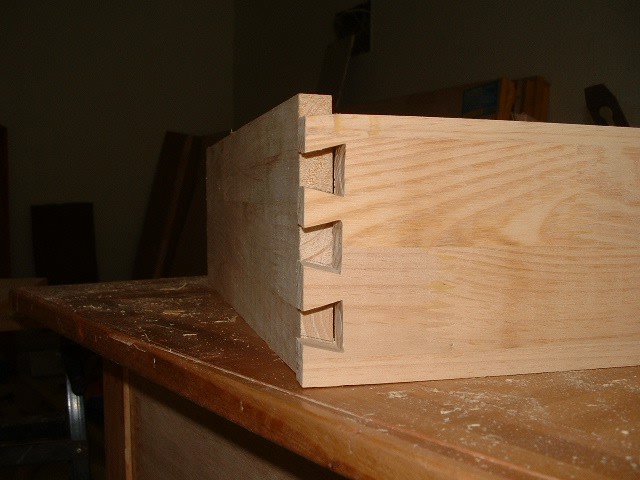

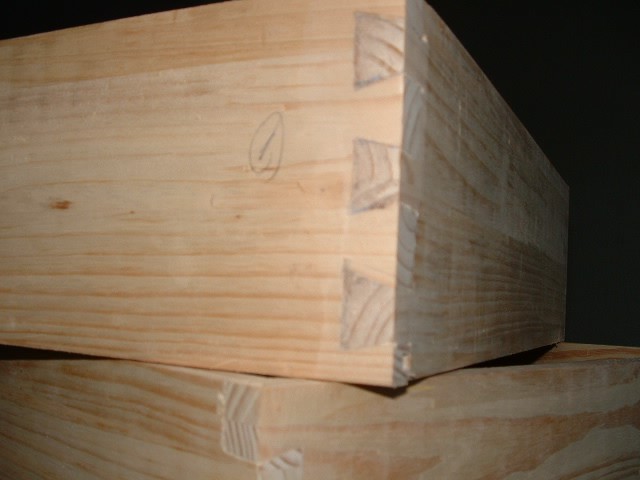

质量几何？为尽快给大家一个交待,17:30分,上胶约7小时后便将4个角作了刨平和打磨(打磨用角磨机降速非常方便),看不清楚质量如何?来个特写.对了，为了防止搞错，每块板子的2边最好都编上号。
我的所有工作都是在半地下室完成,就是白天,照像也得开闪光灯,就将就看了哈!
