做个传统划线器，有失败，有成功，有过程。

连城连城

一直渴望拥有一个辛全生老师视频里使用的划线器，用了一个晚上做了一个，本来可以做两个，一个失败了，另一个马马虎虎算成功吧，木料还是用的工地捡来的废木料，有经验了再用好木料做一个，闲话少说，先上成品图（半成品，还少一根）。
$ n& f7 I5 s/ d1 t. O  |

- k9 t+ G3 g5 n8 L/ J下面是制作过程，木友们看着乐呵就行。
8 o5 y  ^1 {. g7 e* u6 k0 j+ \

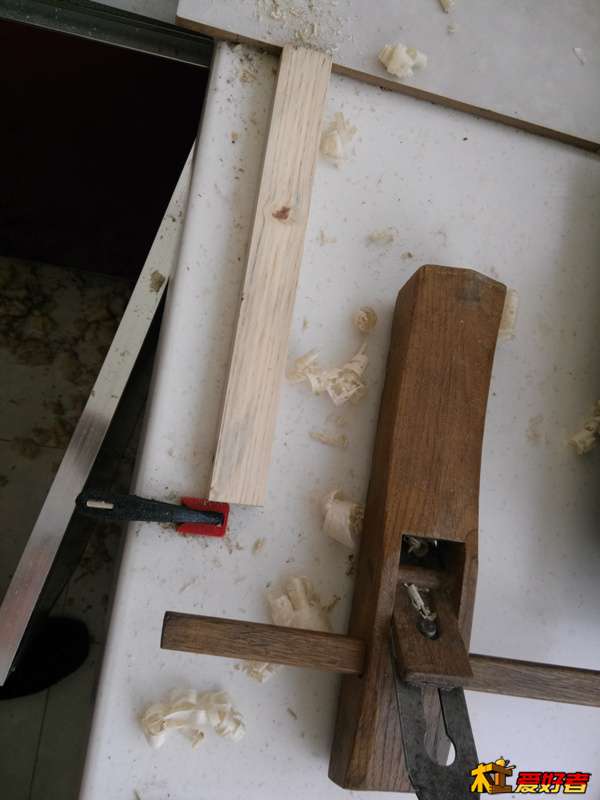

首先就是刨木料，由于木料是工地上捡来的，表面都是水泥和沙子，太伤刨刃了，四个面刨完刃口也就完蛋了，还得重新磨。为此买了一把钢丝刷子，专门对付“工地料”，呵呵。
; z/ d+ y8 ~* x3 X+ v9 y5 u
# h, A! r, p! Q# I9 C% t7 n& a- J

# |* y. K  }0 h4 a7 `+ L1 |8 V
1 V( A2 X' f& h, l0 n# D( r8 u四面刨光后顶部再刨个弧面，主要是好看呗。
4 [6 u! `9 r% _
- T. c3 g% C+ b  g! V6 s

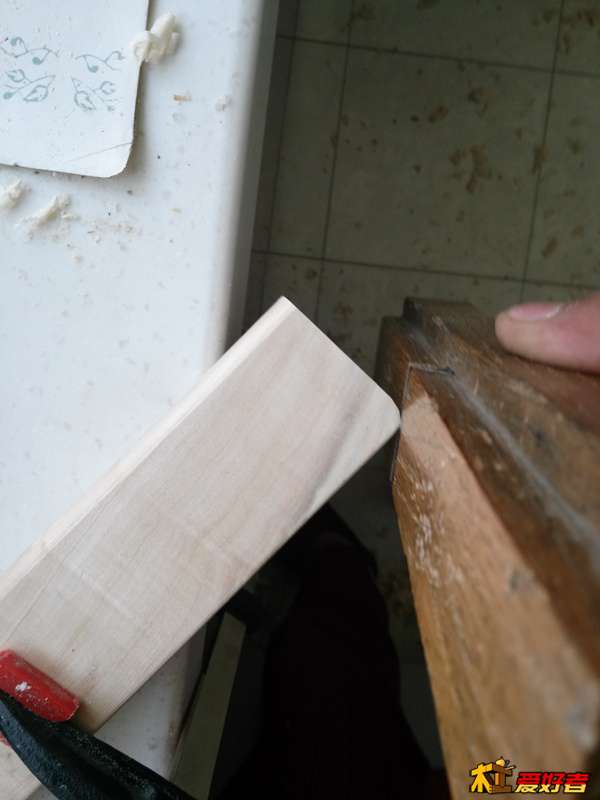

# ]# k+ C. D# u+ j' I底部再倒个角。
* p# z+ W% s  b+ S' F+ Y9 W
3 f, y) W" X. y

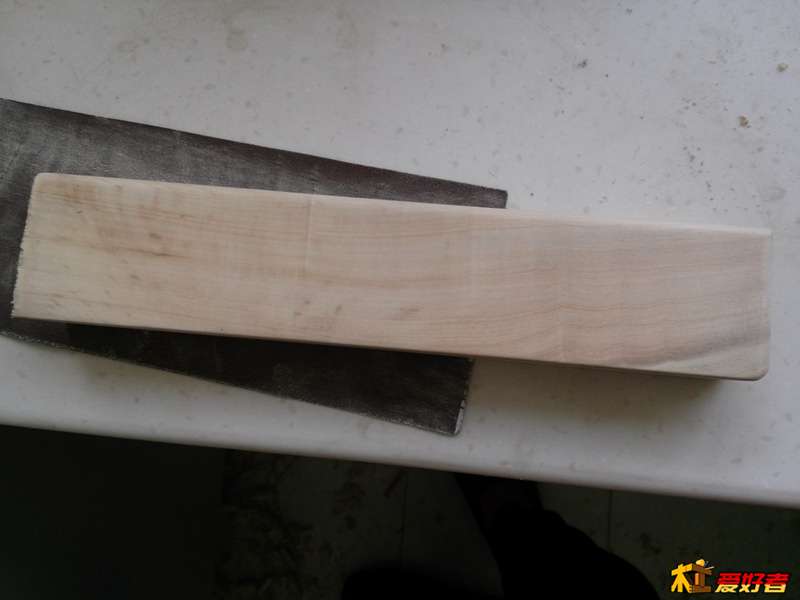

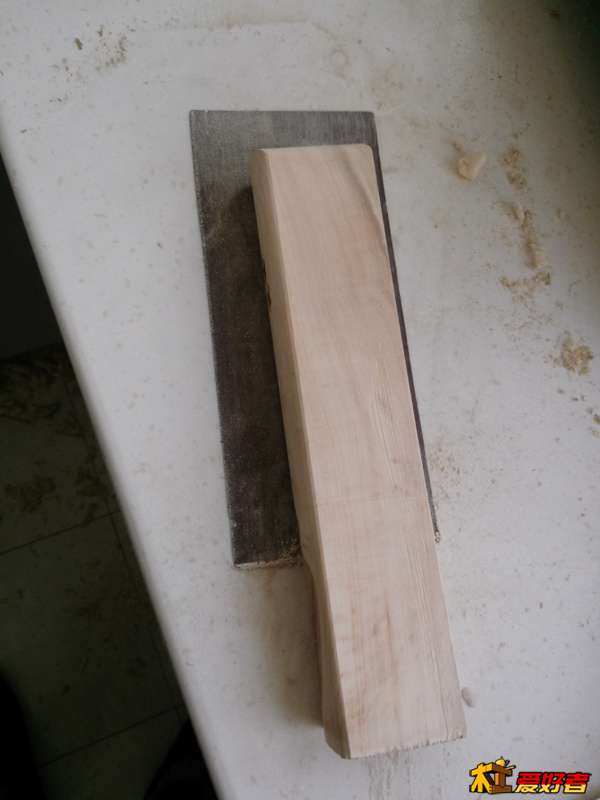

3 }& k: _) x4 S6 [8 d; D# v然后上砂纸打磨，砂纸目数也不知道，反正先粗后细。


# [( _! K7 i7 ^2 k3 e: E- ~

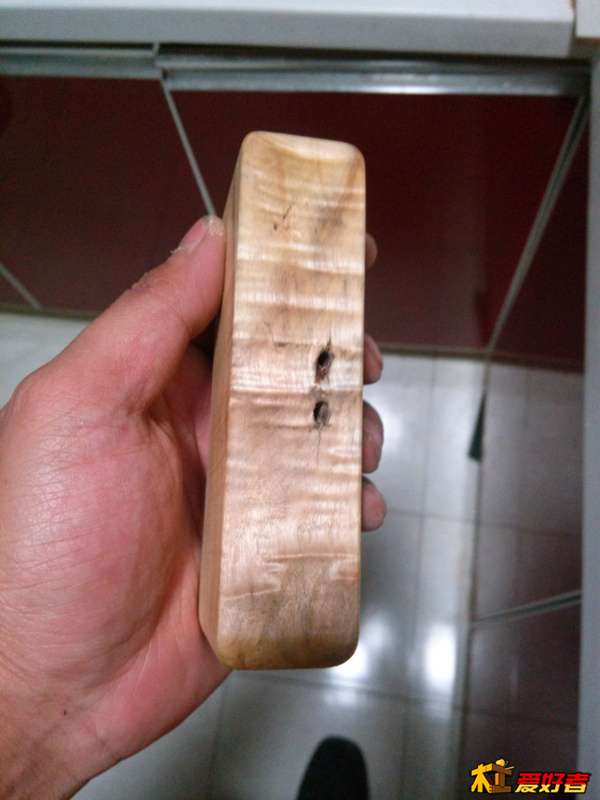

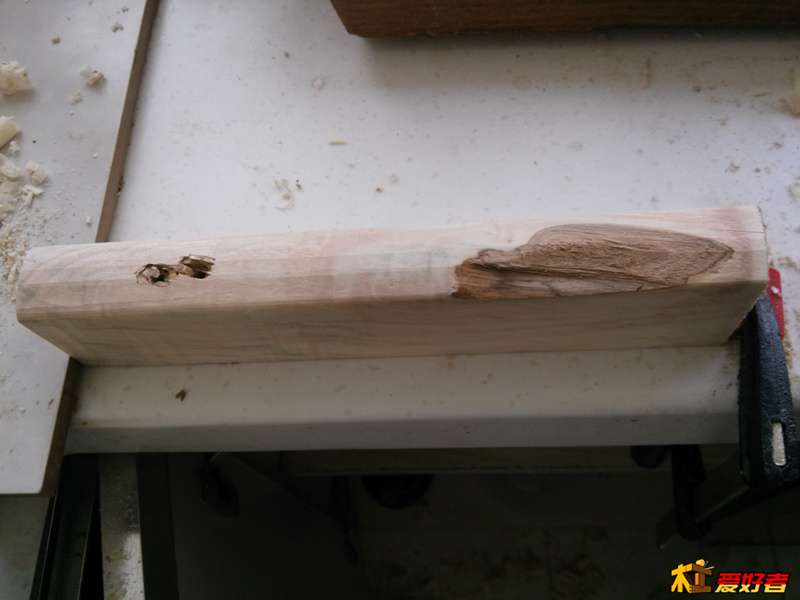

$ m5 Q$ M9 G4 R6 h这根料可以做两个，一分为二，挑了木纹漂亮的一半先抹了点鸡尾油，挺漂亮，但是有钉子眼，没关系后期可以把眼补上。

4 |7 k# p& f1 M" t) }! g
7 P+ s  W% a8 _2 X; `; [% _' F6 p) h有木有金丝楠的效果啊，嘿嘿
" J- Q! B: W1 N! z# ]6 z% i
: C6 W' }+ x1 c( k! |) X) M
. a/ z- w, v9 C9 _1 p
7 V" `  w: \. n' U( @

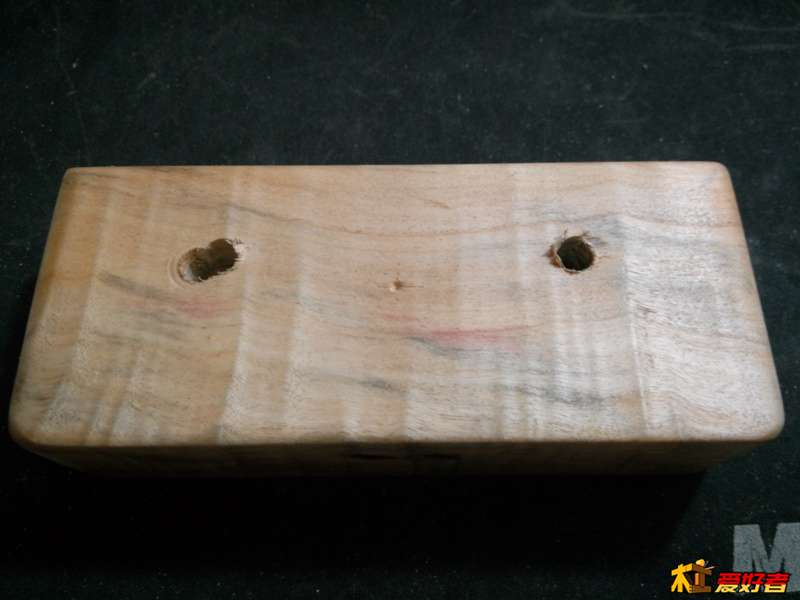

天有不测风云，人有旦夕祸福，正美滋滋呢，噩运来了，眼打斜啦！！！
主要就是偷懒了，没用定位器。

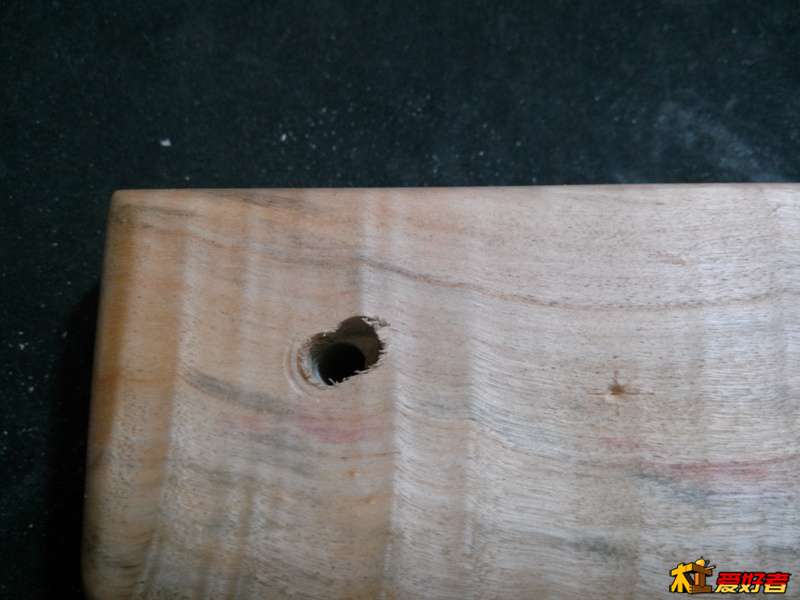

, o/ g8 k; _) O  }来个特写吧，双眼皮……

& _) x  y% `3 w9 {
这个就是我平时打眼用的定位器，公司废品堆里捡的。打眼的时候用F夹固定，非常好用，上面有两种眼，一种6MM，一种8MM，都是常用的规格。
; s" c/ `+ p$ D: a

( i! i/ X# i* }! |痛定思痛，好在还有另一半可以再做一个，这次先不进行表面处理了，免得错了白瞎功夫。

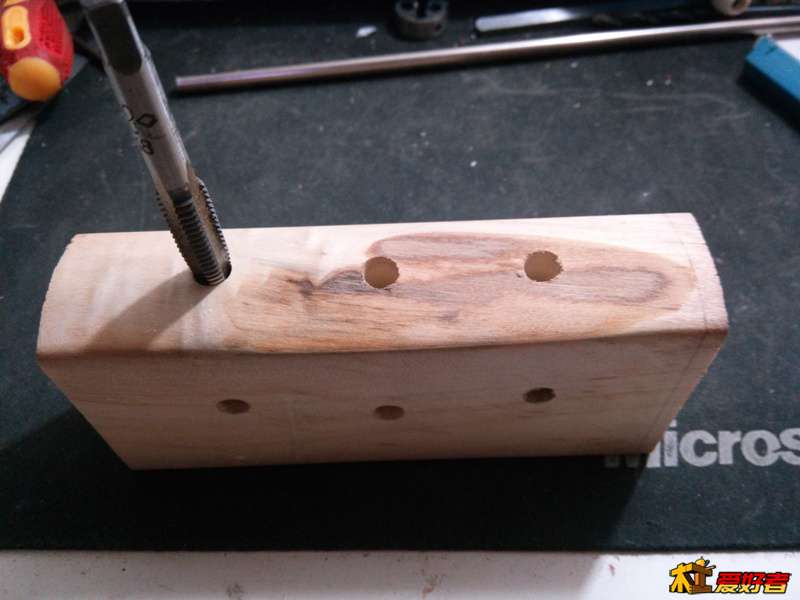

& l4 @' ]1 Y; J  i5 B' T+ J3 r4 Y用了定位器眼也正了，顶部再打固定螺栓的眼，7.6MM的，再用8MM的丝锥攻丝。

" x8 A( o* R& u

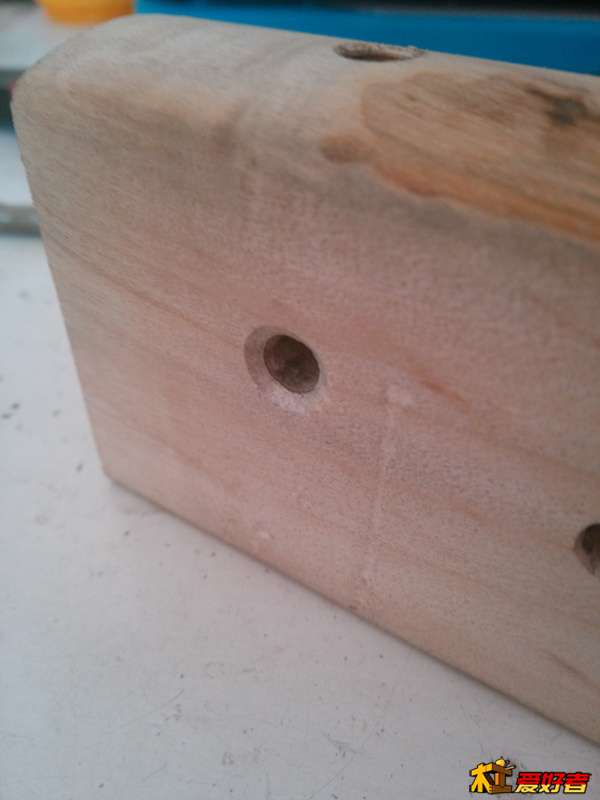

给三个穿划线针的眼再做个沉孔。

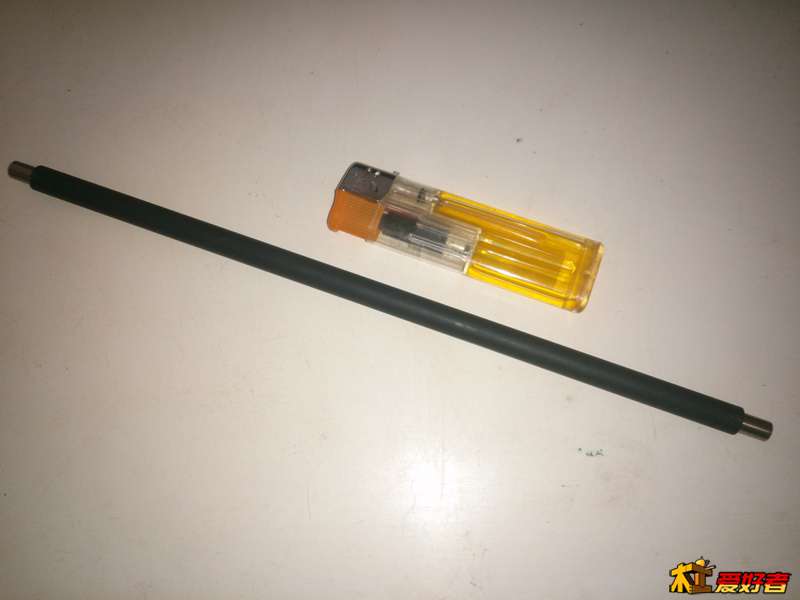

划线针是废旧打印机硒鼓里拆出来的一根圆棒，直径6MM，很巧哦。但是表面有橡胶，需要刮掉。



" T  s: j" }7 A2 ^% k: D

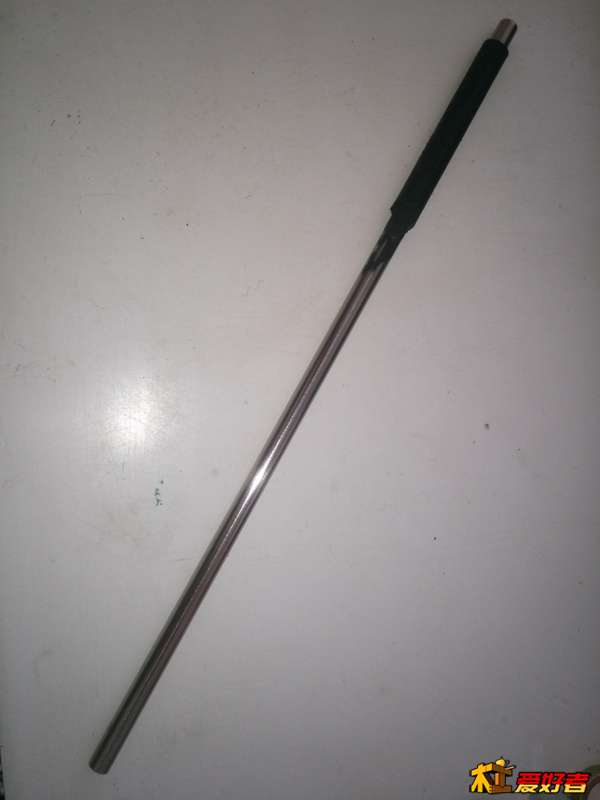

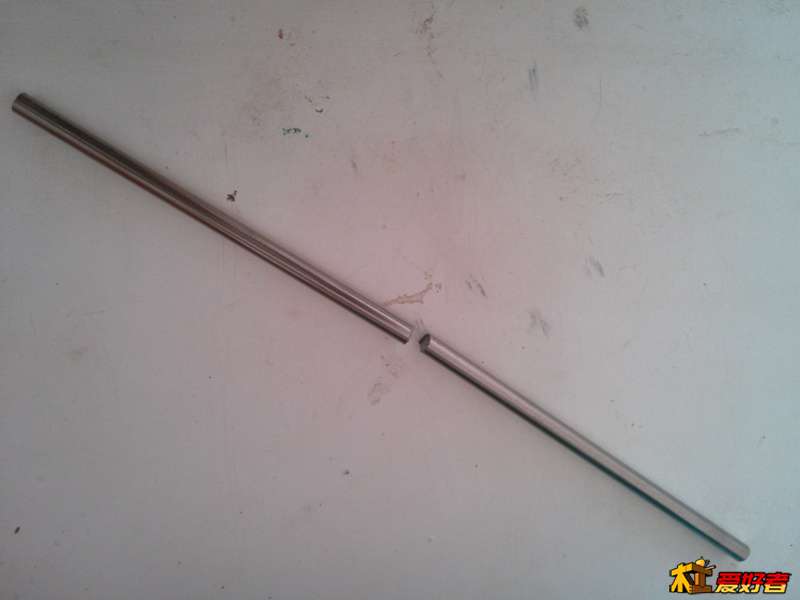

刮干净了再一分为二，这个圆棒本来长度24cm多一点，如果按照8CM一根的话可以分三根，也正好可以做一个三眼的划线器，但是想来想去觉得短点，就按照12CM来吧，分两根，有机会再拆一个硒鼓也就有圆棒了

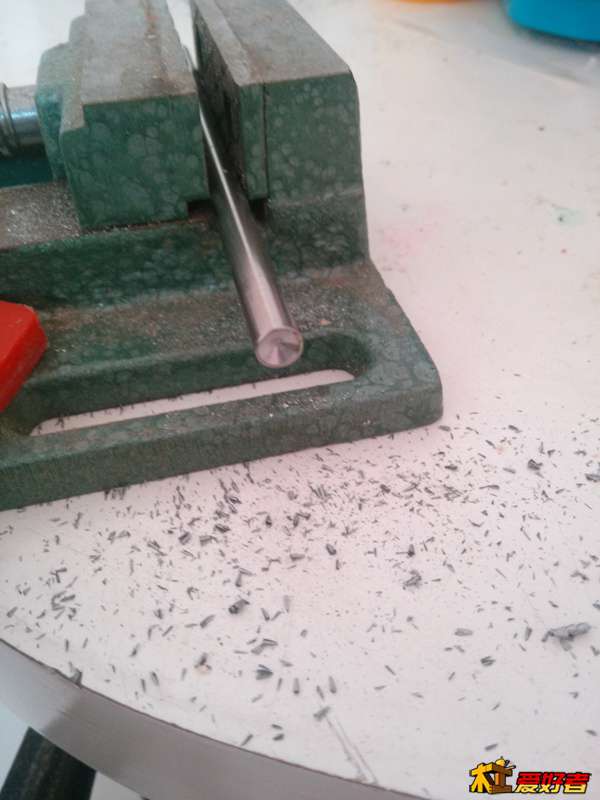

圆棒顶端打个浅眼，然后找个轴承滚珠垫上面敲，敲出一圈刃再打磨就是划线针了。

7 T- S2 ?( u6 [: d1 w

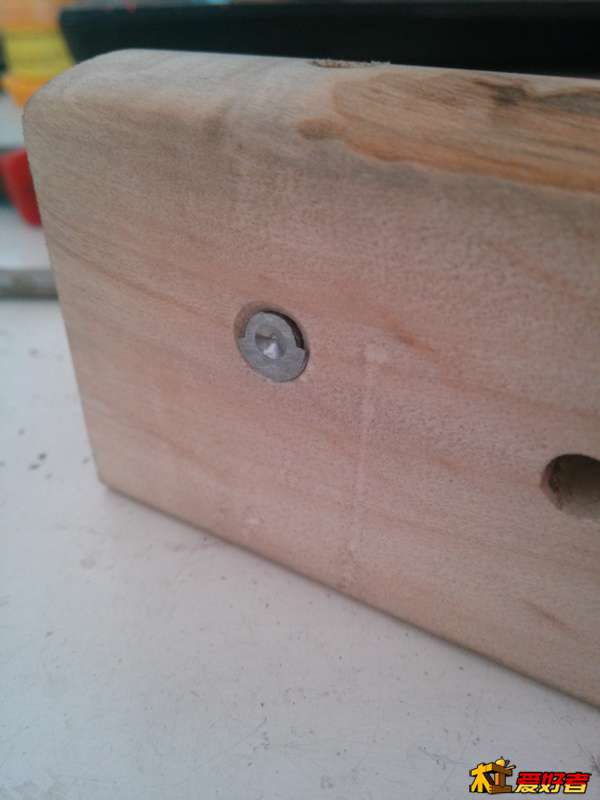

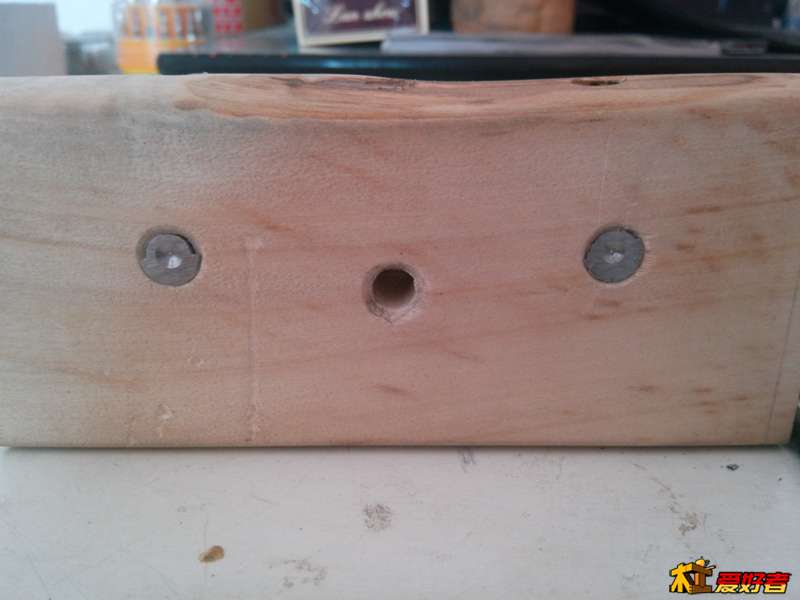

5 l4 `% p/ s6 x- i划线针的刃口正好藏进沉孔，不过这两根划线针都没做好，有一半刃太薄，磨两下自己就掉了，主要是在圆棒顶端打眼时钻头直径选的有些大了，所以敲出来的刃口太薄。



, \1 W; p7 J4 F

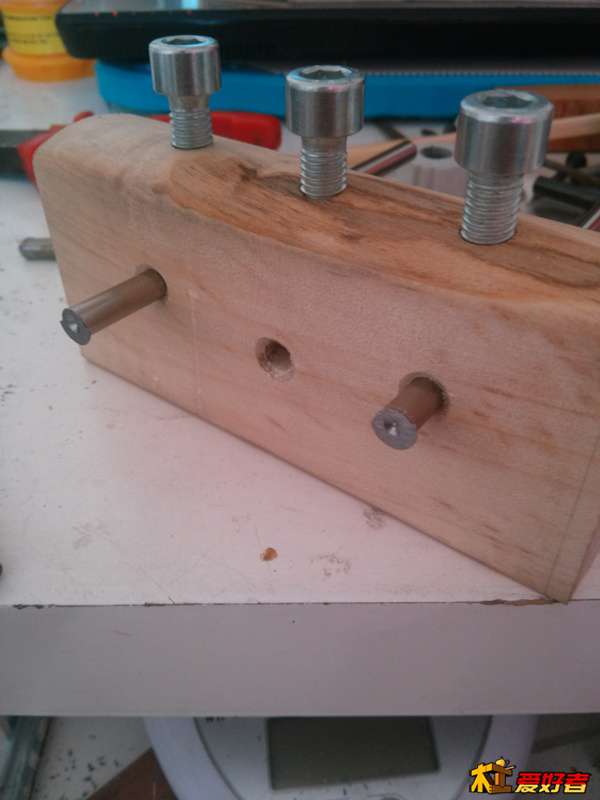

8 u7 R  u! k2 p6 d6 N9 @& {" J顶端再找三个M8的内六角螺栓拧上，看着有那么个意思了。
+ q. s) U- B# }' i" R+ h

再来一张成品图吧。
6 N. M+ G' V. P+ X- I
& ?- G3 H+ k6 i+ b3 p# |  U8 A中间还缺一根划线针，经历了前面的失败，表面也没心思打磨了，先这么用吧，有好木料了再做一个。
( n! i) r" `: P  z+ |) W3 ]: y, @以上就是新手做的第一个划线器，希望木友们喜欢。

sunda0312

应该换一个快速手拧的搬手，要不还要用内六角。有点麻烦不

连城连城

sunda0312 发表于 2014-2-22 17:30
应该换一个快速手拧的搬手，要不还要用内六角。有点麻烦不

' T. [0 l. a; j手头上没有蝶形螺帽，并且划线针没有活动间隙比较紧，内六角螺帽暂时是个摆设。

zhj4

做得真好，学习了！

连城连城

zhj4 发表于 2014-2-22 17:43
做得真好，学习了！

( q* Q  ?6 w1 D* H$ s3 d+ s谢谢关注。

学做木人

做得不错，好的开始。

曲径通幽

配合越紧越好，只有用久了松动了才需要螺丝顶住。

连城连城

曲径通幽 发表于 2014-2-22 19:31
7 j" j# K* p; Q9 p  l配合越紧越好，只有用久了松动了才需要螺丝顶住。

# I4 e: H2 [, v$ \+ O9 h是这样的，刚开始很紧，时间长了才会松动，不过以我这样的使用频率，什么时候松动也不知道啊。
6 z) n" j7 W% L

没头脑怎么了

挺漂亮的

YINchunyang

直接在木头上攻丝？

连城连城

YINchunyang 发表于 2014-2-22 20:53
; \- A1 H+ i  V2 g4 L, u( s' J直接在木头上攻丝？

是的，直接攻丝，只是我的木头比较软，如果是硬木就更没有问题了，这位木友有机会可以试一下。
5 ~( Q' d) y- X

孤芳

这个东西怎么个用法呀

连城连城

孤芳 发表于 2014-2-22 22:05
这个东西怎么个用法呀

在木头上划线用的，按照划的线下凿子等等。
