|
|
楼主 |
发表于 2014-2-21 19:38:52
|
显示全部楼层
研磨方法8 q0 z/ L5 w% s/ [) n! _2 S3 Q8 p

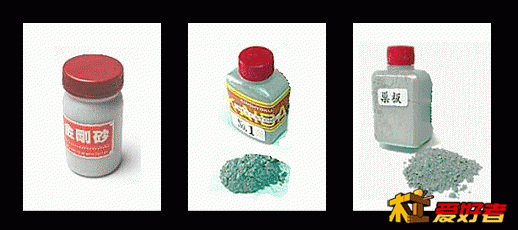

研磨方法一般可分为湿研、干研和半干研 3类。; a2 ^6 ]% Q/ c. |% C0 ^
①湿研：又称敷砂研磨，把液态研磨剂连续加注或涂敷在研磨表面，磨料在工件与研具间不断滑动和滚动，形成切削运动。湿研一般用于粗研磨，所用微粉磨料粒度粗于W7。( j5 d% `7 C! u0 y, _
②干研：又称嵌砂研磨，把磨料均匀在压嵌在研具表面层中，研磨时只须在研具表面涂以少量的硬脂酸混合脂等辅助材料。干研常用于精研磨，所用微粉磨料粒度细于W7。
2 w" J5 t: A6 {$ L3 R" W; ^! i# l③半干研：类似湿研，所用研磨剂是糊状研磨膏。研磨既可用手工操作，也可在研磨机上进行。工件在研磨前须先用其他加工方法获得较高的预加工精度，所留研磨余量一般为5～30微米。

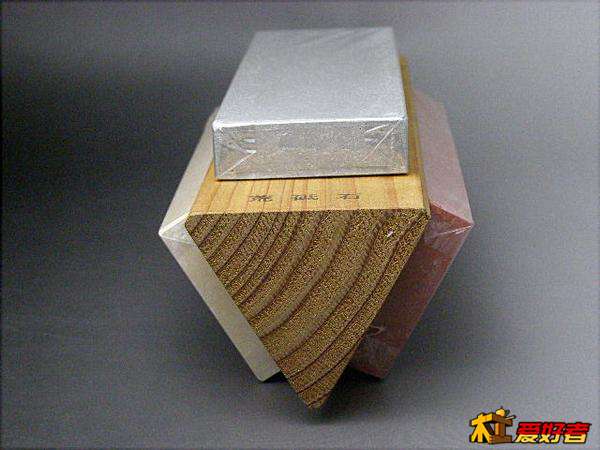

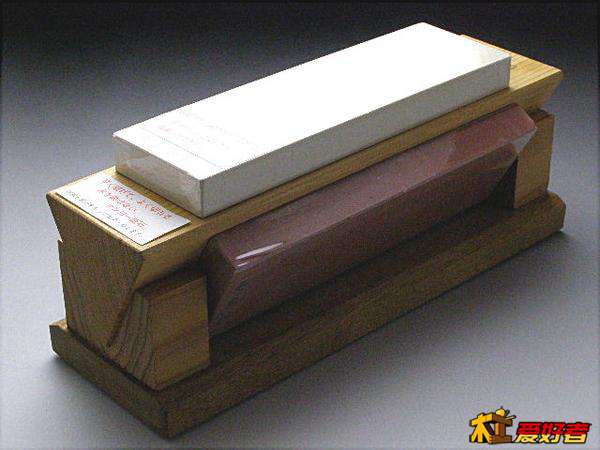

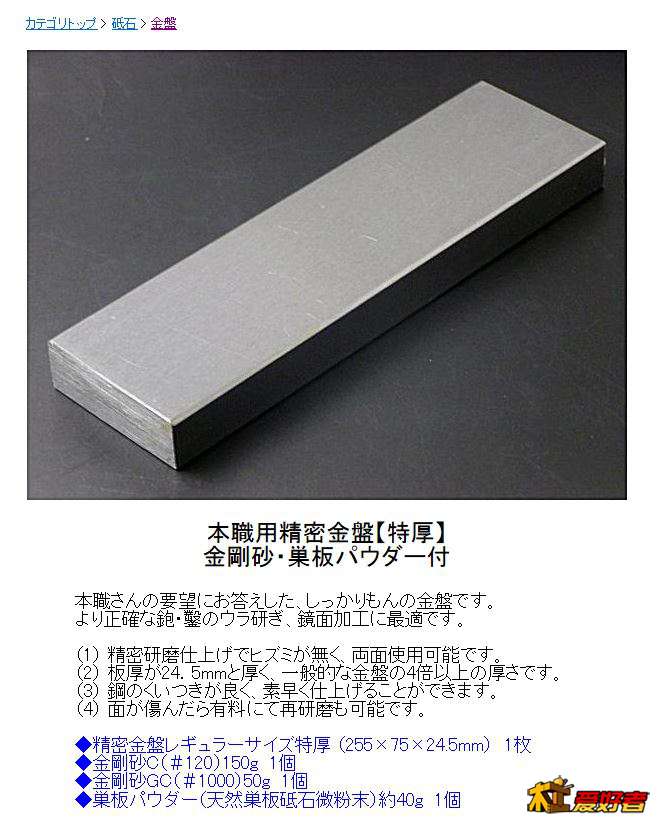

1 i. g+ t6 r# L' p# a; S研具是使工件研磨成形的工具，同时又是研磨剂的载体，硬度应低于工件的硬度，又有一定的耐磨性，常用灰铸铁制成。湿研研具的金相组织以铁素体为主；干研研具则以均匀细小的珠光体为基体。研磨M5以下的螺纹和形状复杂的小型工件时，常用软钢研具。研磨小孔和软金属材料时，大多采用黄铜、紫铜研具。研具应有足够的刚度，其工作表面要有较高的几何精度。研具在研磨过程中也受到切削和磨损，如操作得当，它的精度也可得到提高，使工件的加工精度能高于研具的原始精度。
! ]/ N/ c$ j+ J+ U) ` |
|
楼主: 村西老张
发表于 2014-2-26 12:42:19
