CNC雕刻玉石翡翠的代价

新手学习啦

CNC雕刻玉石翡翠的代价

过节在家有些空闲，手头还有点翡翠原料就想着做点玩意。
我的CNC买了一年多了，刚开始也雕刻过翡翠小件，不过那是请老师来做的，自己并未真正体会要领，而后也就是做点平安扣小牌子一类的精度不髙的东西。
这次弄了几张好图，想做几个玉牌挂件，结果杯具了。
之前一真在雕刻木头，自认为操控比较熟练吧，以为是手拿把钻。也知道玉石翡翠比较硬，（硬度是6-7.多）。所以把雕刻机的各种数值相应调的很低，比如F值 雕木头时能到3-5千到上万，这次调到200-400 。
继续:
调整F值。调行踞、调下切步踞等等吧，总之不停的调，不停的坏刀。
节前找朋友买的号称超硬的乌钢刀也未能幸免。30多块一把啊
还好，代价总算没有白白付出，经过不断总结得到一点点有用的成功经验吧。
拿来分享吧！
。。。。。。。。。。。。。
先说说的刀具
最初，朋友帮忙买的金钢砂刀  说是用来雕刻玉石翡翠的，价钱到是便宜，也没把它当好东西。因为用起来常坏！
也是因为老是坏刀，就加了几个卖刀的QQ群 想买好刀。买能干动玉石翡翠的刀。也想顺便能跟人家学学。
市面上我们能买到的雕刻刀具有如下几种：
天然金刚石刀 ，聚晶刀，乌钢刀，金刚砂刀（多种：电镀、烧结、钎焊）。这些的硬度都在9以上。
天然金刚石刀 ，聚晶刀  价格太贵  不是我等个人小玩家所能承受，乌钢刀又是图有虚名，（指国产）。
问来问去也就弄明白了。还是 金钢砂刀     找了几家卖刀的，都说自己的刀没问题，有人还说他的刀能一刀过，一刀下切10mm
。问他怎么设置他就没话了。也是，卖刀的有多少是用家啊。
没辙，接着打听。
找了几个广东的玉石翡翠雕刻群，进群就问，马上被踢。不过也有不错的。结交了几个朋友，确认金刚砂刀能用。



再说说刀路：
刀找到了  接下来就刀路的设计问题
继续：
以前雕刻木头类比较软的材料时，不太考虑断刀的问题，主要在图的设计，时効上下工夫，只要不断刀，刀路又没什么问题，就OK。
现在要雕刻的材料是跟刀具硬度相当的，面对着玉石翡翠这类东西，金刚砂刀具是脆弱的。好的刀路能帮助我们把断刀的机率降到最低。
路线正确那就在刀路上多下功夫
一、开粗前先做外轮廓刀路，此刀路的主要目的是为减少垂直下刀的点数，下刀点在槽里。同时能让冷却液增加冷却效果。
二、开粗不分层，（当然是尽量不分）。用你雕刻机夹头能夹的最大直径的刀去开粗，直径6mm的刀一次下刀能到10 mm.没问题。这步就是为了抢时间，
三、精雕是关键，

哈哈   睡觉喽

来了 继续
继续说精雕，前面说了开粗，开粗留余量0.02---0.2mm这要视自己的刀具来定，好的乌钢刀就能大点反之你只能留几丝。不然小刀还是干不动。
接下来是刀具的设定，先说F值：
建议F值从小到大试着调整，40-50开始，如果不烧刀就可适当往上调整速度争取点时间，我的F值就用60-100间。
下切步步踞0.1-0.5之间
主轴转速20000，这个要结合刀直径做调整，直径大转速可以适当调低，另外，转速太髙，小直径的刀也承受不了，一样断刀。
四、刀路优化
下载个软件 ：CIMCO+Edit+V5.10.48绿色版
  这个也分享给大家  http://pan.baidu.com/s/1viMVO
一个好用的修改G代码的软件 用它修改G代码，我主要是修改减少抬刀次数，模拟刀路等等。


说说Mach3设置
Mach3设置方面相信有很多朋友比我用的熟但我还要白活白活电机设定



很多朋友比我熟

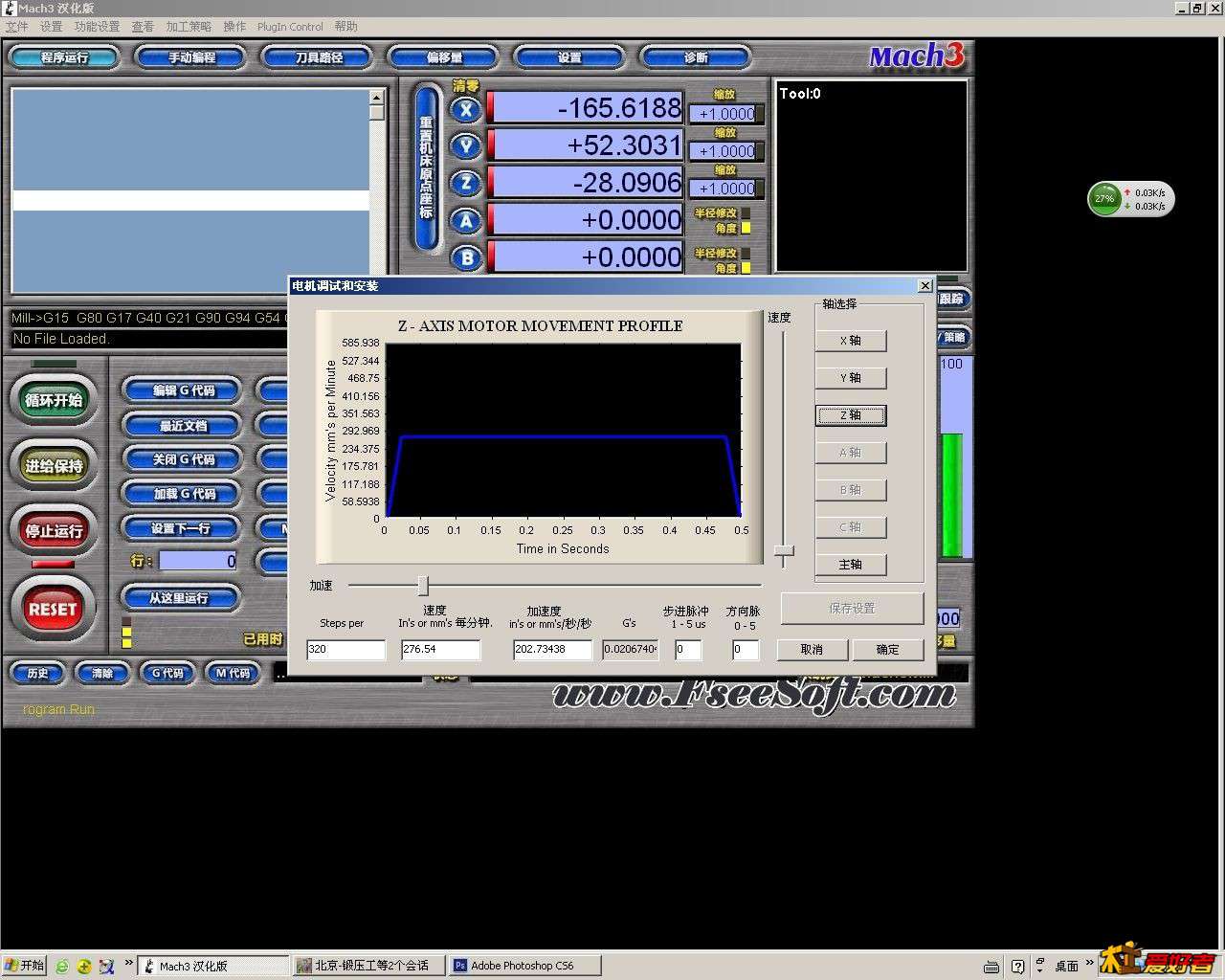

看图片上 我把Z轴电机的转速工调到200-300之间，目的是减轻Z轴下刀的压力，因为 我所有 坏刀都是Z轴下刀过程中烧毁的，这样调整后效果显著。


一点个不算成功的经验拿来分享吧，能给那些象我当初一样的人一点点帮助就很开心。可能有些地方说的不对，欢迎朋友们指正吧，大家共同进步。也希望朋友们也拿出自己的成功经验来分享，
把我们的网站弄的红红火火

补充内容 (2014-6-9 09:33):
补充说明一下:雕刻玉石\翡翠是要用水冷却的,是我忘记注明了.谢谢那些好心朋友的提醒,

语过添勤

好像要带液的吧，不然会烧刀的。

大少-1

坐板凳
留记号

目功

雕石头是要带水泵注水降温，不然就烧刀了。

宝宝哥

先打听一下 这些道具 是用来雕刻玉石的吗

217

LZ没放水吧

swl68

占位等详情

wulin333947

这个手头有 回头试试

ztztzt12345

板凳~！听课~！

cctvcctv

      楼主可能没有仔细研究过用手电磨雕刻玉石的方法.所以,直接使用雕刻木工件的方法来操作,这样当然会不停的烧刀了!
      CNC雕玉石翡翠的加工方法是:磨头转速高,走刀的进给量与吃刀量一定要小,同时需要不停的冷却磨头.而且在雕刻过程,并不能像雕刻木质或软金属件那样一直持续不断的走刀(走一刀从头雕到尾的连接进给加工),而是需要间歇式的进刀加工(进刀十来秒就必须需要间歇停止一下再进行加工).不然你持续冲水也不能完全解决烧刀的现象. 这与加工硬度非常高的金属件的工艺方法相似.
      还有一点,那就是雕刻玉石翡翠的刀具,通常并不是象雕刻金属件或木质件一类有直接刃口的刀具,通常都是磨头.磨头硬度并非一定要硬,较软一点的磨头雕刻玉石翡翠的效果较好,反之效果越差.这是玉石加工的一大特性.

紫石

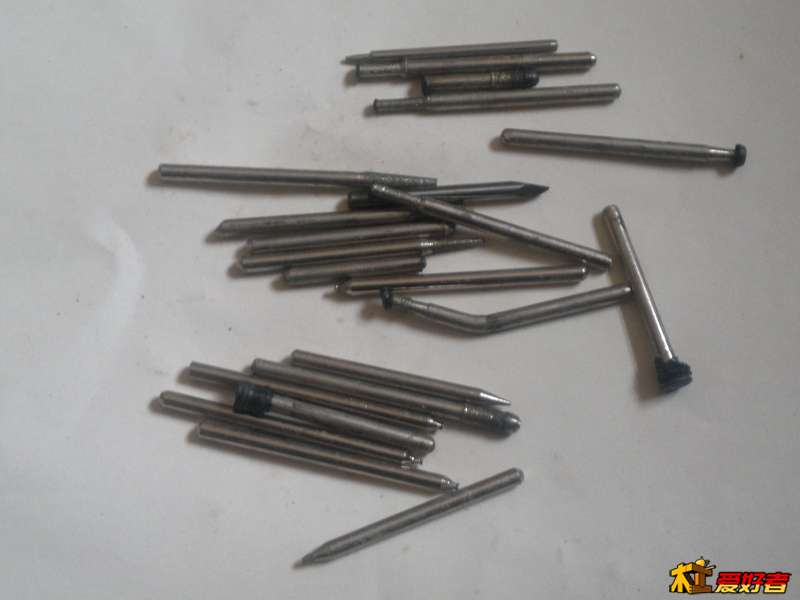

上图的各种钻头是可以雕玉用的，不过是用手持机用，像（世新204）就行。而数控雕刻机一般用的是钨钢钻头，刀尖是三棱的，不管用那种方式雕玉，都必须放水冷却，手持机用掉针管最细得得管刺水就行，控雕刻机要用跟大的水流才行，一般在机旁放个水箱用养鱼的水泵做循环泵。

张东林

我就不说了，明白人都知道放水是必须的，冷却液也行。

快乐哥

新人来认真学习了~~

疯语

我也很关心这个。 到底用什么刀， 效果如何。。

另外，楼主用什么机器啊。 发个图片上来看看那。

散宜生

敬待后续~
