你相机好清晰啊

babylu · 发表于 2014-2-18 23:33:07

http://v.youku.com/v_show/id_XNjQzOTEwNDI4.html
这个是国产的牌子 3/4
上面打的时间略短博世看见有623.8 下面的811. 不过下面是3/4方头的
所以不说一定打到1000nm 接近我是信的

快乐哥 · 发表于 2014-2-19 07:04:56

新人来认真学习了~~

socier · 发表于 2014-2-20 21:02:33

木工之子发表于 2014-2-18 23:32 8 w. F a" R8 T4 O
你相机好清晰啊

手机拍的，哪儿能叫清晰

babylu · 发表于 2014-2-20 21:12:57

我这个电机上面一个m 就是万宝至的...
具体就不清楚了很大的一个

babylu · 发表于 2014-2-20 21:48:25

我发张2763电机图以前拆的时候拍
电路这块完全的外行 lz解释下？

babylu · 发表于 2014-2-20 21:50:21

再来张吧.

babylu · 发表于 2014-2-20 21:57:18

本帖最后由 babylu 于 2014-2-20 21:58 编辑

w7150和老款米的2662 2663 2664都是1900转
米的新无刷倒是转速慢只有1700.
打击块也大些. 打击率上面表上有都是0-2300.

babylu · 发表于 2014-2-20 22:01:21

w7150 拆机我来发.

socier · 发表于 2014-2-20 22:18:40

babylu 发表于 2014-2-20 21:48 % B: ^0 R# x# E! ?5 V6 D" m
我发张2763电机图以前拆的时候拍7 n" u! M+ S0 n
电路这块完全的外行 lz解释下？

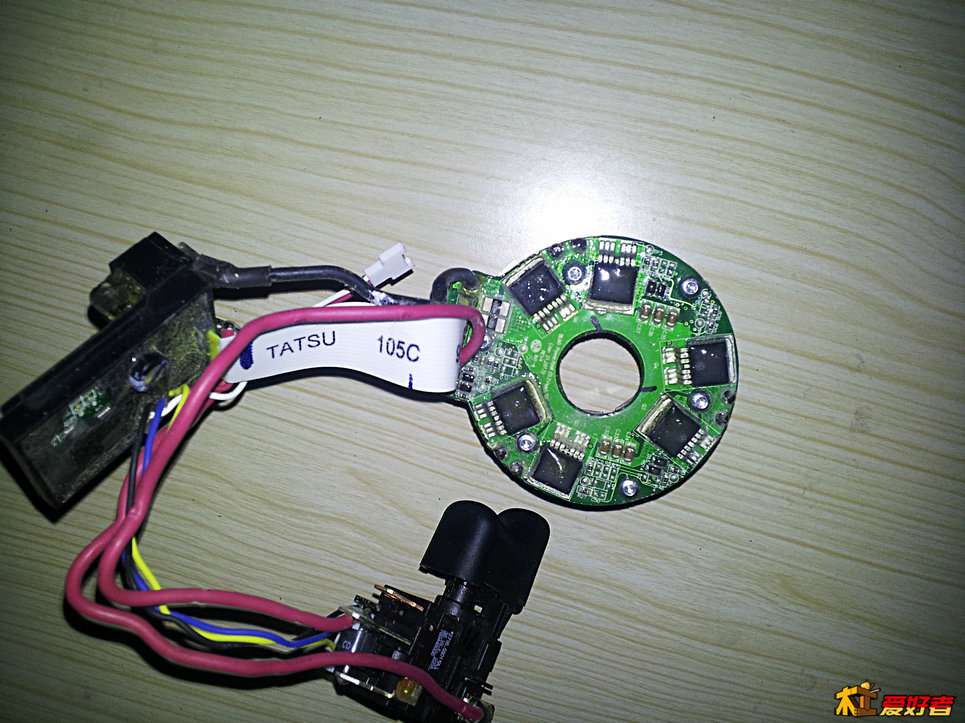

无刷电机的分为有感和无感，无感电机只有3根线，无感就是没有霍尔传感器，无法感应电机的磁极角度，特别是在低速时，启动无力，高速时调速线性不好，而有感电机则没有这些缺点，有感电机上一般至少有5-6根霍尔传感线，一根温度感应线和一根转速反馈，有感电机可以通过调节驱动波形使电机偏向于转速或者是扭力，

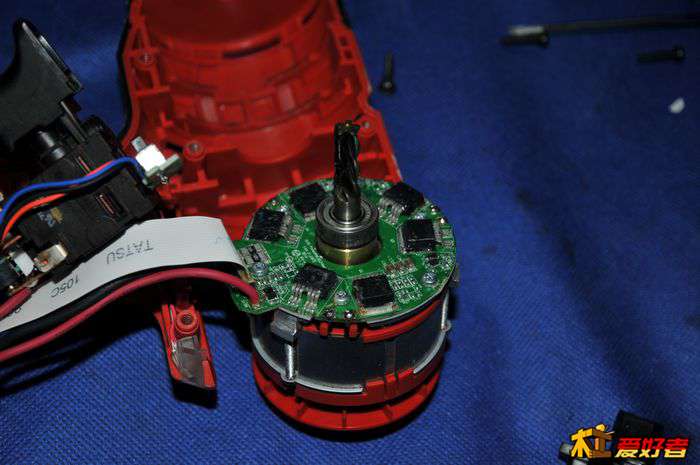

无刷电机的也可以叫做三相无刷电机，所以无刷电机的线圈一般都是3的倍数，可以是6个9个12个或者更多，驱动MOS管也是3个的倍数，也就是你图片中的6个黑色的方块就是

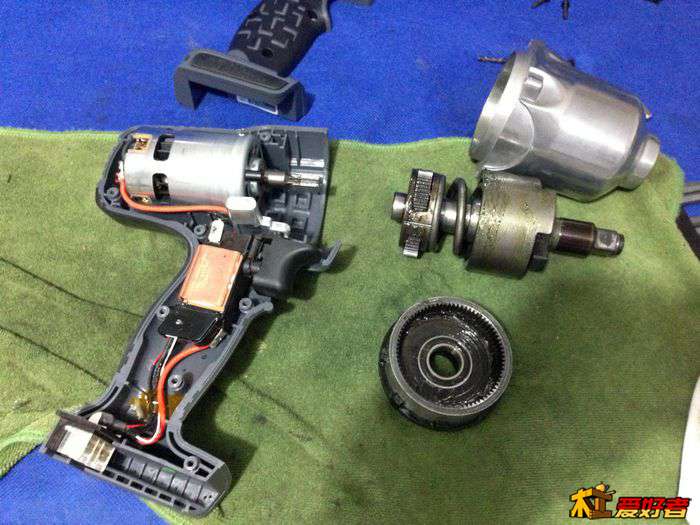

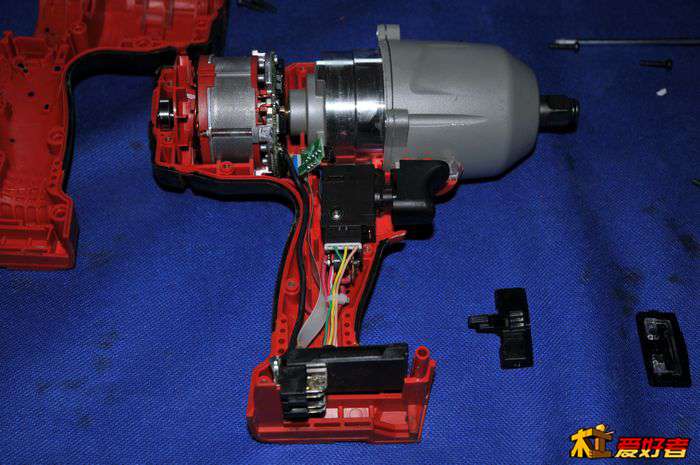

不过这些都没啥意义，扳手中电机并不是最主要的，我拆了两个喜利得的无刷冲击扳手和冲击起子

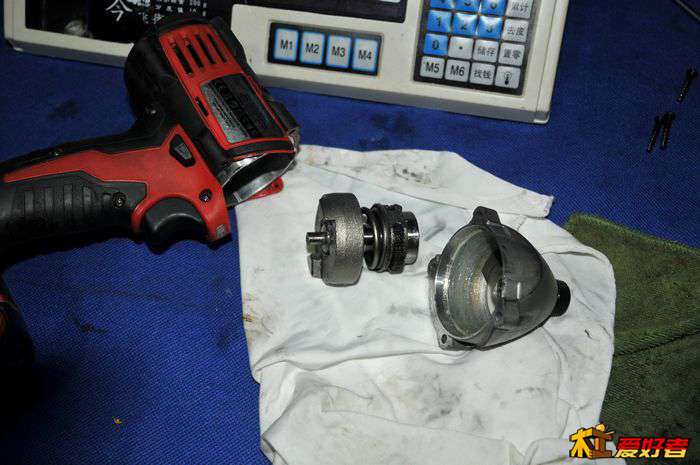

左边是扳手右边是起子，冲击块一样，但是扭力不一样，取决于里面的弹簧

babylu · 发表于 2014-2-20 22:33:47

本帖最后由 babylu 于 2014-2-20 22:40 编辑

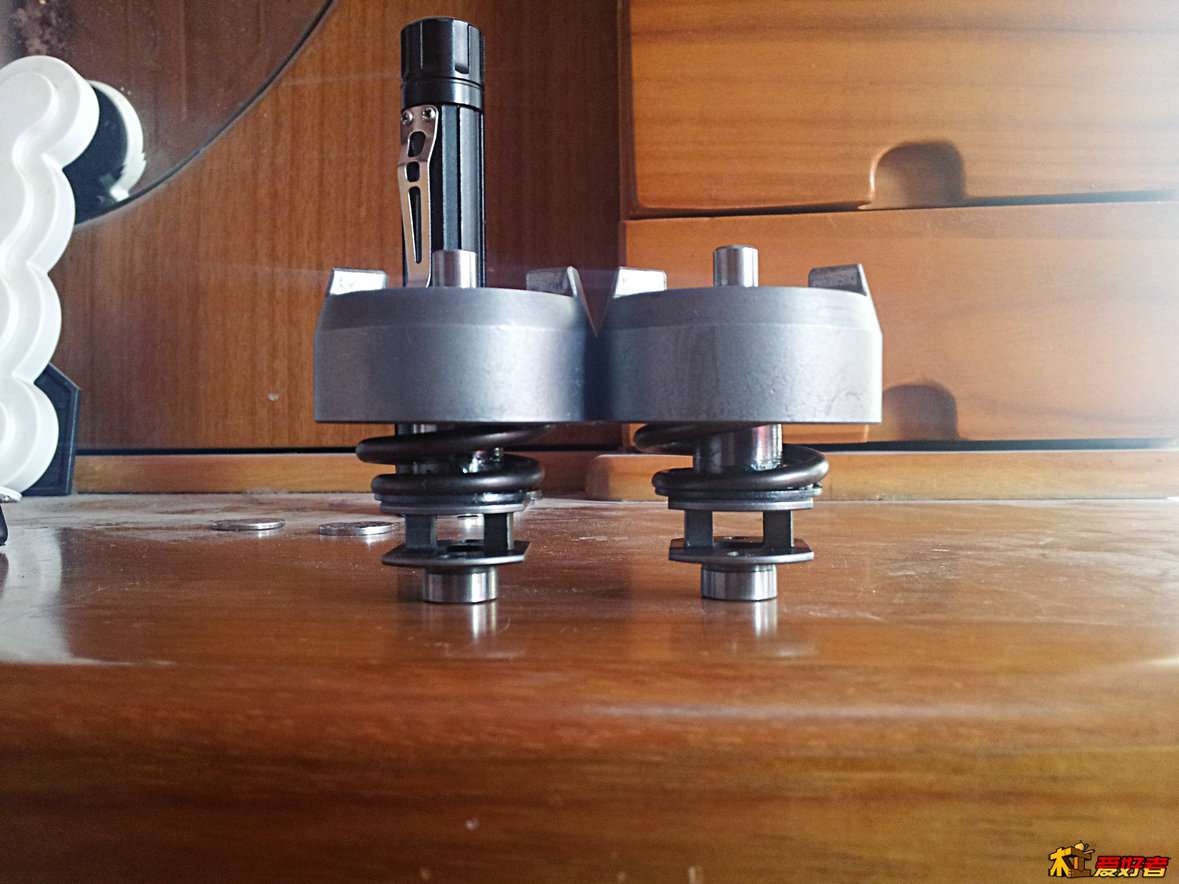

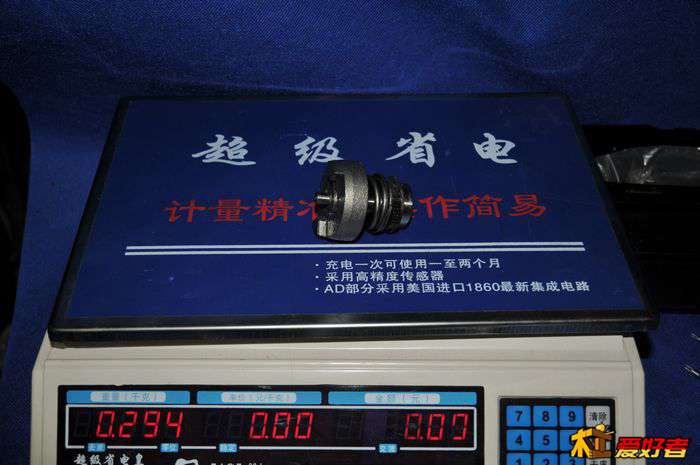

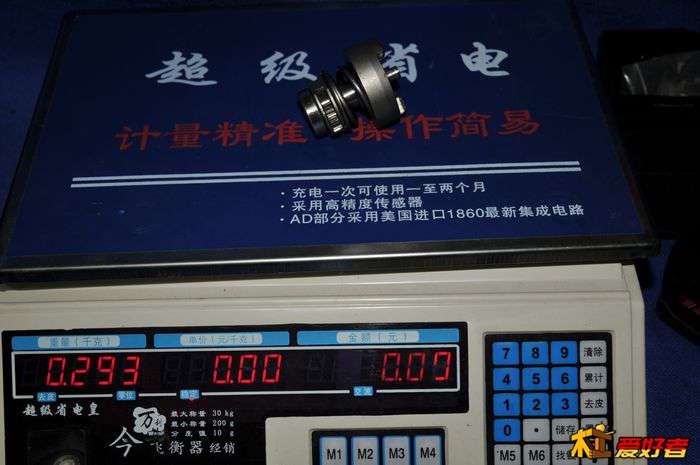

我有2个扳手 2650 2652 一个起子一个扳手
冲击块一样自重一样自然弹簧也一样...
扭力不一样因为方头输出不一样
同样 2662 2664 3/4方头重多了
无刷的2762 2764 也是

babylu · 发表于 2014-2-20 22:49:05

本帖最后由 babylu 于 2014-2-20 23:15 编辑

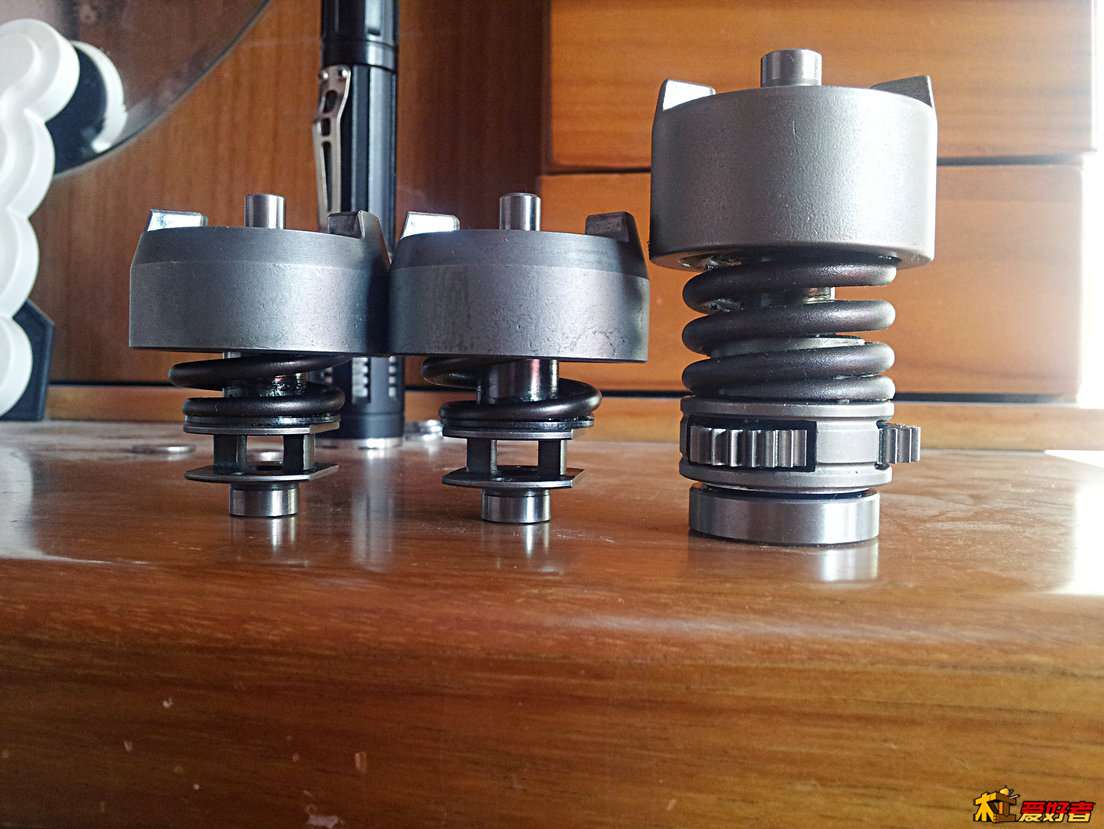

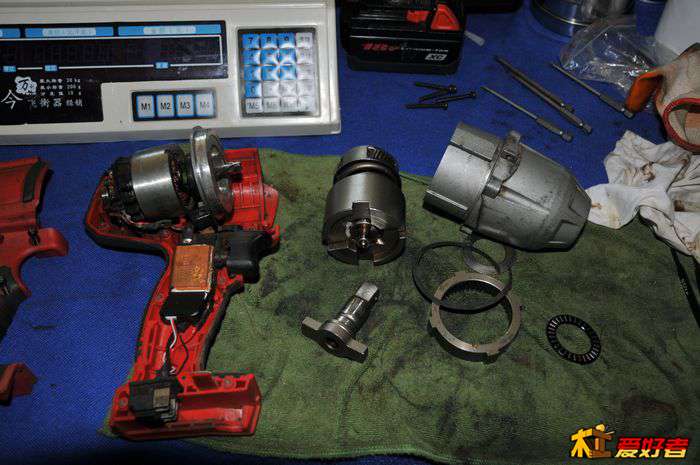

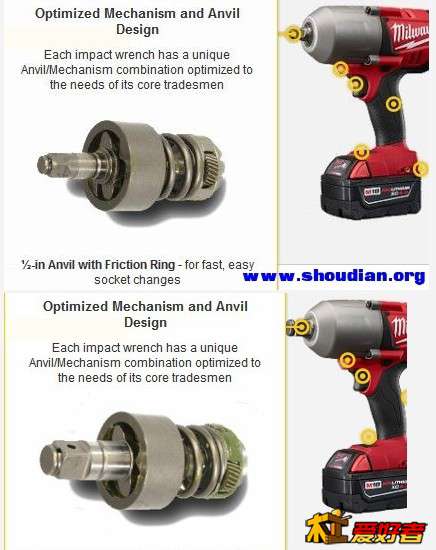

再引张以前的老图 2762冲击块方头都不同
2763 2764明显后者方头大后面的冲击块相同

上面2图分别是2763-2764
这2个最大50 ft bls 的差距在于3/4方头大多了

上面米沃奇的1/4 和1/2差距更明显 158 vs250 主要是方头的原因.

socier · 发表于 2014-2-20 22:52:22

babylu 发表于 2014-2-20 22:33 ' g! s8 L) a7 m: H/ B$ e+ r
我有2个扳手 2650 2652 一个起子一个扳手 ( n) o ?2 L8 \# j/ e1 N
冲击块一样自重一样自然弹簧也一样...8 f( U( p( W( s" J& d
扭力不一样因为方头 ...

弹簧是一样的，弹簧被压缩的力度不一样，一个压缩的紧，一个没那么紧
因为我比较过，电机和齿轮减速比是一样的，也就是空载转速一样，那就只能是弹簧的受压力不一样了

socier · 发表于 2014-2-20 22:55:15

babylu 发表于 2014-2-20 22:49
8 F5 L! T2 ^: H! z; o& v/ V再引张以前的老图 2762冲击块方头都不同! t" V8 p6 I' G& ^4 J2 M
2763 2764明显后者方头大后面的冲击块相同

我只有3/4的，1/2的没拆开过，所以也就无法比较了，还是你研究的仔细啊哈哈

babylu · 发表于 2014-2-20 23:04:27

本帖最后由 babylu 于 2014-2-20 23:14 编辑

对我来说问题太多 ...
还是不能很好解释为何w7150 和2763扭力差不多..
拆机的话论冲击块自重索性多发些
我扳手买的多..

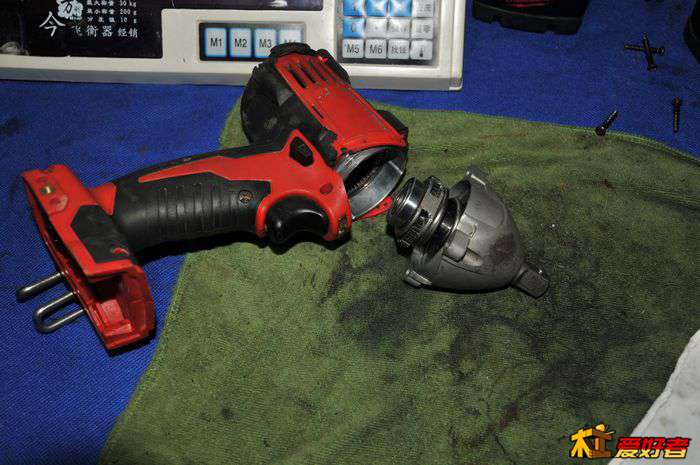

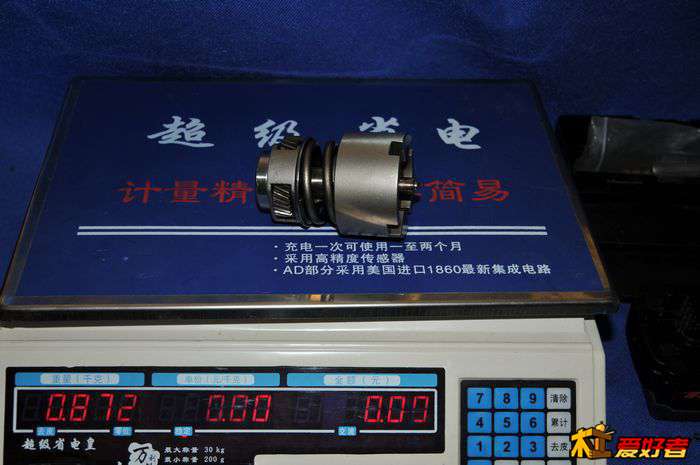

先来2662.
