自制台锯，电木铣倒装，曲线锯倒装-持续更新

lvchunlin · 发表于 2014-3-12 08:01:22

啥牌子的啊？

lvchunlin · 发表于 2014-3-12 08:04:52

昨天晚上把做好的夹具装上试了下，还行。不过还有很多地方需要添加。少几个螺丝，今天搞齐了装上拍几个照。

树叶开心 · 发表于 2014-3-12 14:44:38

今天都过了一半不止了。。。
怎么啦？你累了？说好的照片呢？我懂了，不催了，安静地等着。。。

lvchunlin · 发表于 2014-3-12 20:35:45

更新了，更新了。

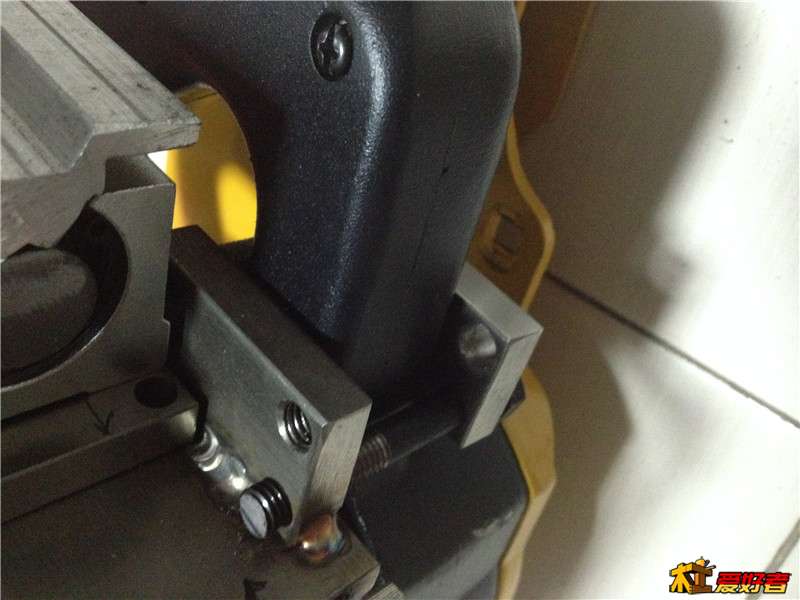

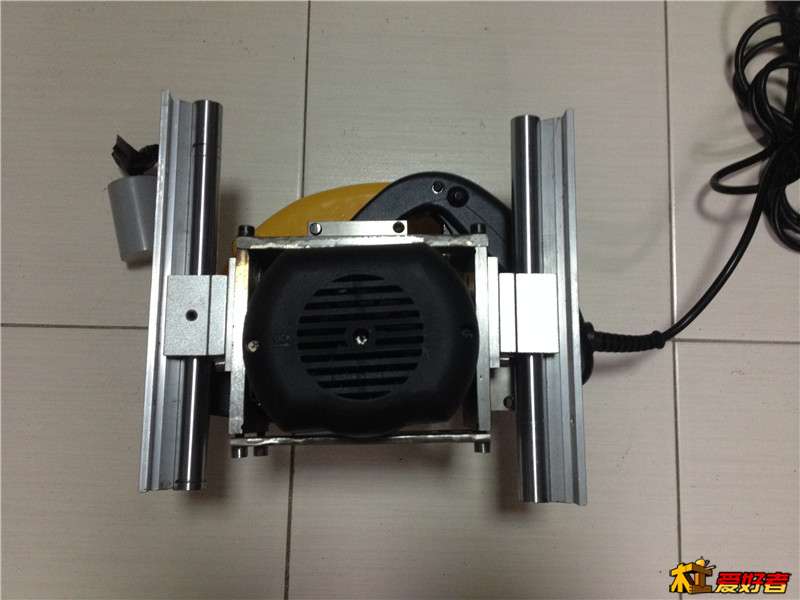

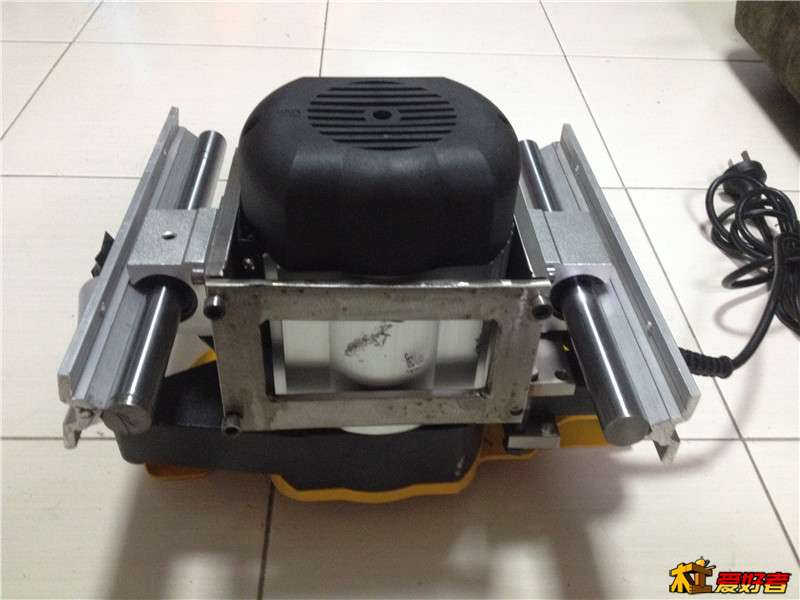

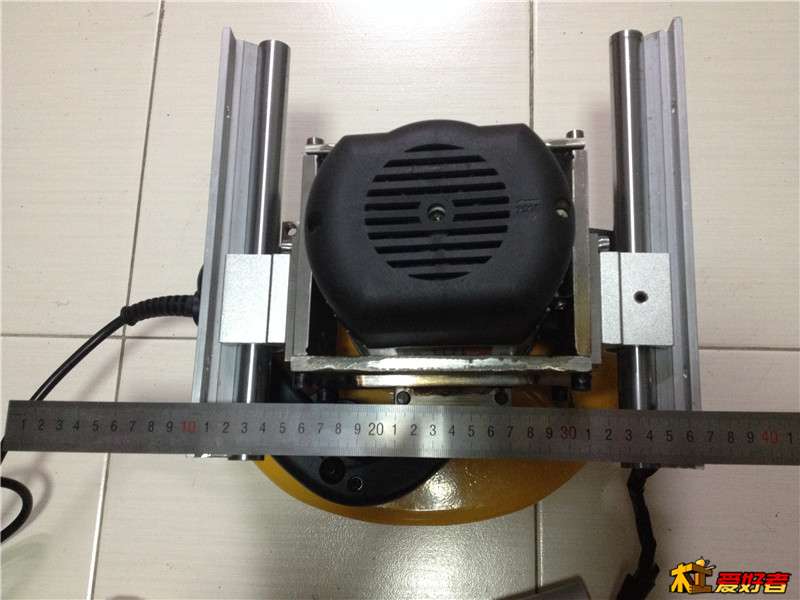

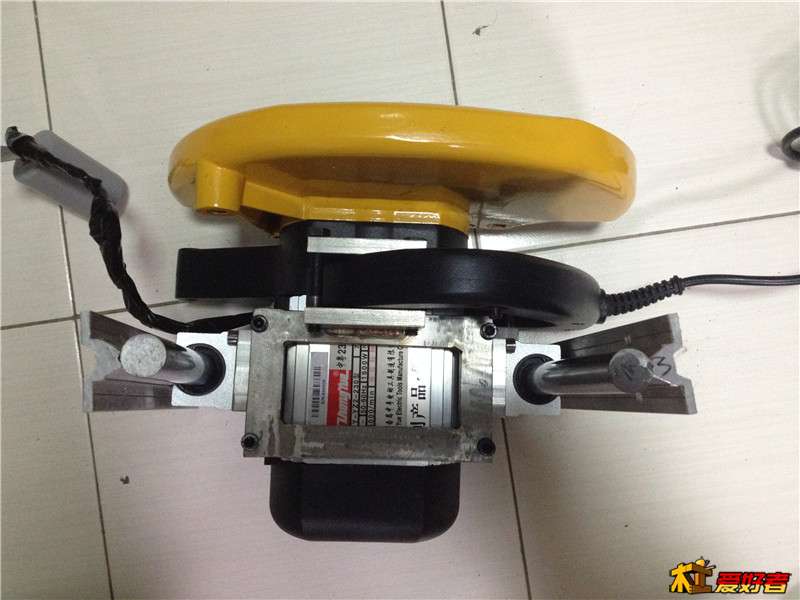

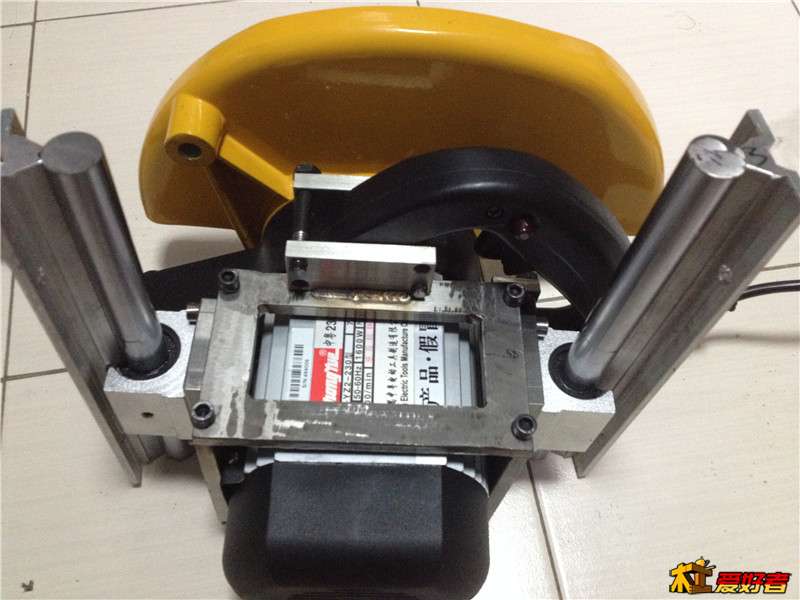

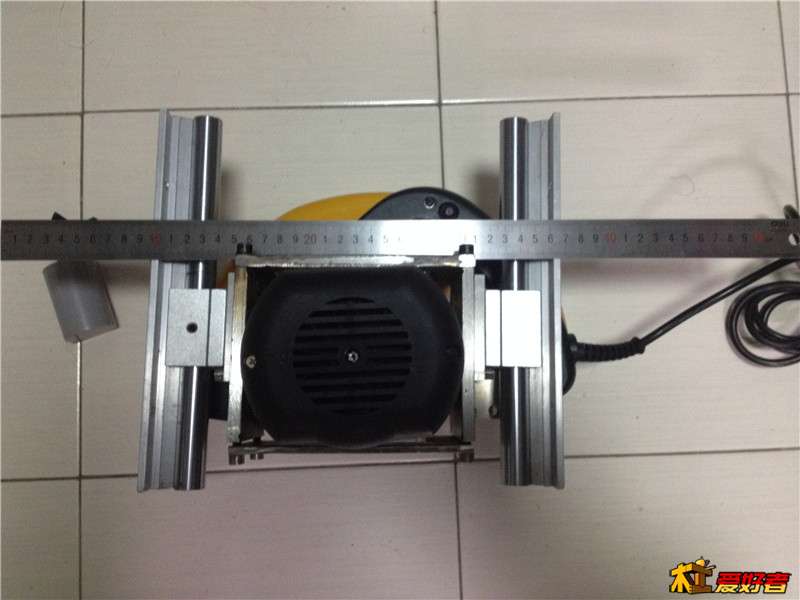

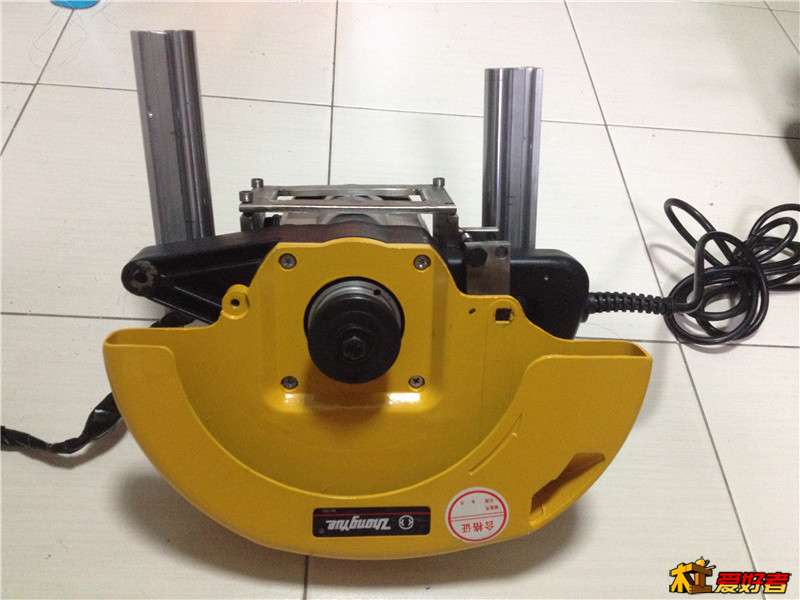

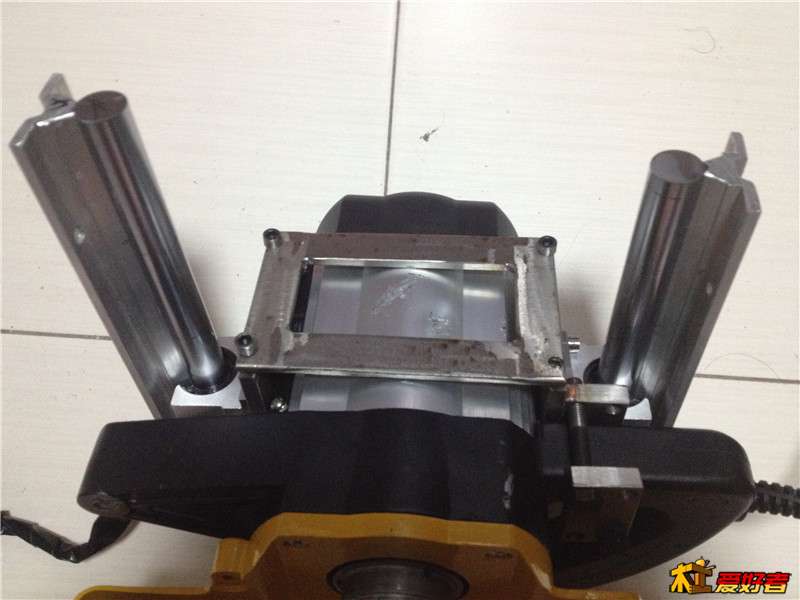

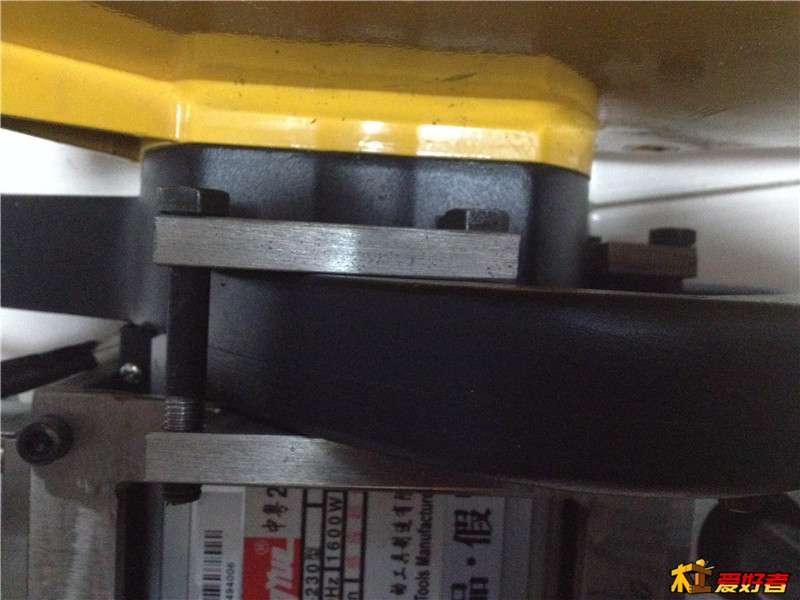

今天固定电圆锯的东西基本做好了，因为还要做一些连接件，所以没有都固定好，只是用螺丝大概固定了下。

紫小檀 · 发表于 2014-3-12 21:33:08

我也正准备弄一个，我要的效果是容易携带轻便式的，就这个固定问题没很好的解决，楼主你的这招势大力沉效果必非常好，但不适合我的，郁闷

lvchunlin · 发表于 2014-3-13 08:05:26

紫小檀发表于 2014-3-12 21:33
% S9 K0 q# O6 P我也正准备弄一个，我要的效果是容易携带轻便式的，就这个固定问题没很好的解决，楼主你的这招势大力沉效果 ...

我买的圆锯重，感应电机的，所以固定的要做结实点。如果要方便，你用圆锯+轨道，携带方便，成本也不会很高。

透明光 · 发表于 2014-3-13 10:42:25

垂直啊，锯高啊，成本啊。都说说哈！

lvchunlin · 发表于 2014-3-13 11:14:06

透明光发表于 2014-3-13 10:42
1 k% l3 b% r. a; E垂直啊，锯高啊，成本啊。都说说哈！

还没到那步呢。现在只是在做升降，升降还差点东西。另外还有45度的，都做好了，放进桌子里面看锯高。

至于成本，前面有写过，大部分也都在那里了，总共大概1500左右吧。

哈林 · 发表于 2014-3-13 12:29:52

祝你成功！！

树叶开心 · 发表于 2014-3-15 00:15:59

起床啦，周末了。继续上图。

建议固定装置加长到电机尾端，尾端再加一根轴，这样锯片这头的颤动影响就很小了。

树叶开心 · 发表于 2014-3-15 00:28:29

又看了一下，带磁环的那根线干嘛用的？

lvchunlin · 发表于 2014-3-15 12:26:03

树叶开心发表于 2014-3-15 00:15
# g; p- X" L7 O3 j* K$ N起床啦，周末了。继续上图。; O& s9 v7 Q' m8 T
1 q: E* p8 O: r! E; l. h
建议固定装置加长到电机尾端，尾端再加一根轴，这样锯片这头的颤动影响就很 ...

先装其来看，如果可以就不加了，如果抖就再加，我多买了两根。

lvchunlin · 发表于 2014-3-15 12:26:25

树叶开心发表于 2014-3-15 00:28
2 q/ b. B+ K1 Z0 L+ G) {4 O又看了一下，带磁环的那根线干嘛用的？

是个电容。20uf

树叶开心 · 发表于 2014-3-15 13:05:43

你的耳轴用什么东西？我这几天在想，用12mm钢板线切割3个环就可以了。

lvchunlin · 发表于 2014-3-15 13:59:57

卧式轴承座，前面图片里有，15mm内径的，到时候用不锈钢车一个就好了。
