入坛第一作：也做小木车，以后也能玩车床了

casper_163

{:1_273:}因地制宜，好思路。

yygyyg123

你这个经济实惠，应该没花什么钱

yanlei

动手能力果然强大。

开心是福.GF3

      这个电机用不了一会就会发烫，我也有一台，已经换成功率大一些的电机了，用半天也不怎么热。

xkissy

楼主厉害，问下这装订机同心度怎么样？  能当台钻钻珠子吗？
/ M7 W3 G' D9 c0 ]4 [9 w0 R

惜玉王子

支持改造 娱乐也快活 健康长寿

五亿美金

小床挺有意思，顶一个

cnpopo

xkissy 发表于 2014-2-12 03:16
楼主厉害，问下这装订机同心度怎么样？  能当台钻钻珠子吗？

; n( o! k. C7 A% ^. B
2 ~; O0 v8 f- c. O! S9 G! `9 A' M
$ V6 ?  ^9 \! n2 E主轴和钻夹本身同心度很高，就是导轨的结构简单些，不像台钻那么紧密，

# H8 J8 H9 f8 M/ E6 M# a不过钻木头应该没问题，钻头给进慢点一般不会摆头的。
. R; t& Q8 c8 W$ f



0 r* H1 c1 D4 j1 l6 k2 X) g( d

以道御术

不错么，刨花不少啊。

itsddt

我这里也有这种，但是感觉电机力量太小了

阿正尊者

我也有一台，过两天也整一个玩！

lrb1412

高，实在是高，学习了谢谢。

雕刻机迷

DIY 的 目的 就是 节约成本 小车 简单而漂亮 尾座和导轨怎么连接的

鲁班梦

我正在坛里搜看木车操作的帖子和视频，恶补有关知识………………

cnpopo

雕刻机迷 发表于 2014-2-12 13:53
DIY 的 目的 就是 节约成本 小车 简单而漂亮 尾座和导轨怎么连接的

$ [- W" k" N( R( H, d! _' K& t3 f

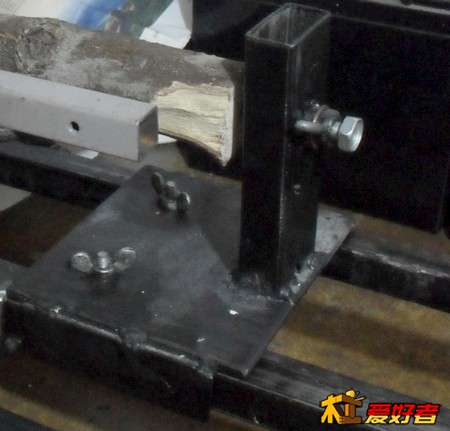

尾座由一块铁板、2段角铁和一段方管构成。
) h! `* a/ @. ?' Q* K把2段角铁分别卡在2个导轨上，再放上铁板，铁板和角铁电焊的。
这样尾座就可在导轨上滑动了。

) m3 `1 W2 }" U8 U精度直观上还比较理想，尾座能横向顺滑地移动，纵向用手感觉不到任何间隙。
; E% B2 t  y) |2 D+ g+ A7 G" h
! _0 T# j8 c2 f, ^2 Q' K制作的关键是包装导轨的平行。

=============================================

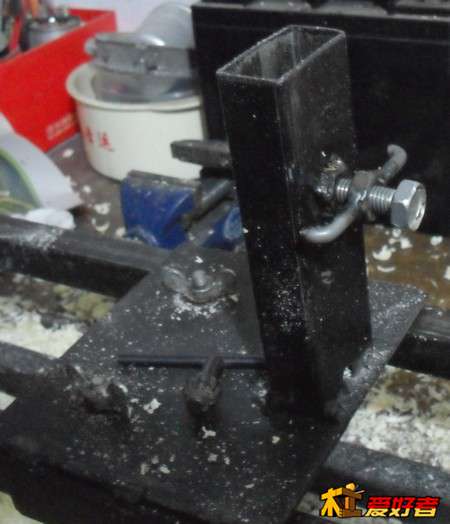

  D5 I3 d) a2 C1 T5 r: }; N铁板上的蝶形螺母用来锁死尾座的：
6 a0 w  g6 b5 L' m4 D, E) v( x  }
4 l2 ]+ ]7 s, }: |  v4 p* Q' d

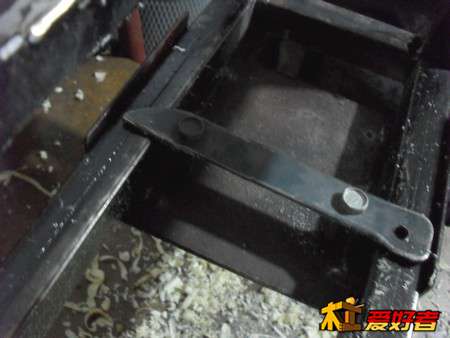

尾座下部结构：
1 ?2 D2 w) o: j- u



=============================================
9 C' M( v% F5 v) Z0 y看有坛友很感兴趣，再补发几张细节照片，可能有重复的，不管它了。

' L: l! V  }8 [" S# U+ m: H* T; q

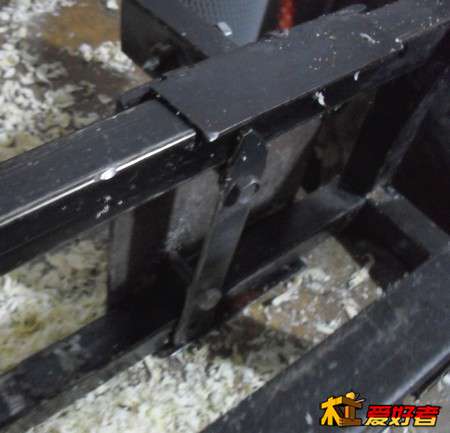

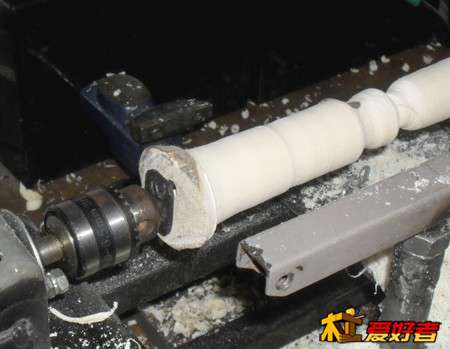

$ J+ y" a: ^! K% O0 |  K7 \4 c2种夹持方法，都很牢固：


' t" |" V2 e0 Q( N

% A. Y' G2 A2 e0 g5 |% W4 e! u
5 W. `4 E2 a9 \# F===========================================
2 u8 c- L6 e5 x/ Q

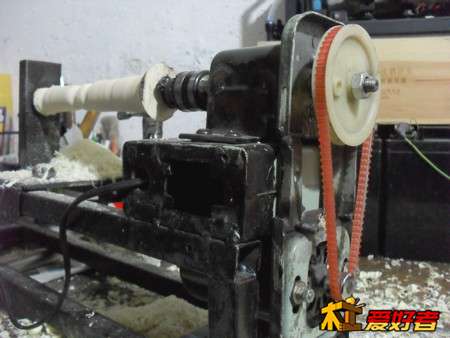

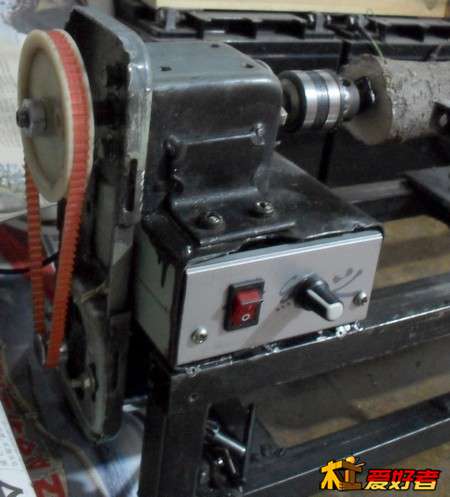

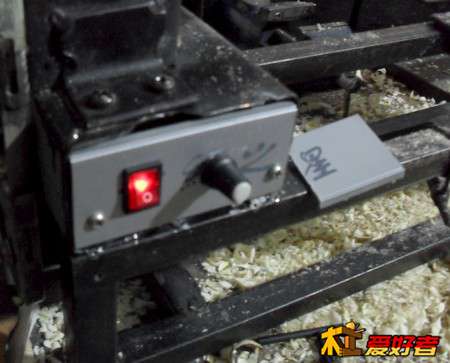

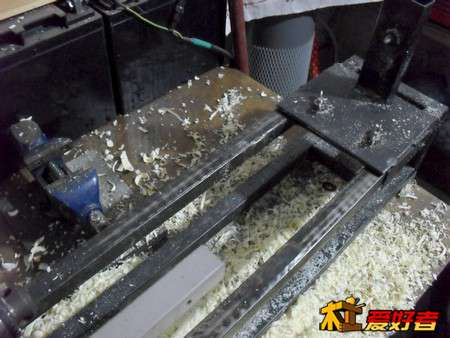

' o+ b: B7 \2 Y! m* l) l( y机头、尾座：

* ~% L6 d6 e* G. _& m1 o) i2 ?

' G$ V+ E/ j& n1 Q+ K9 N

2 a% k  ]" @) y1 X5 S/ s
6 P9 B8 Y! g' ^  |
4 W9 r, g8 h# k. c: {7 f
$ K  l, `7 [4 m. M  ~) F7 r8 x


8 }1 ~. k! m' y


* H5 Q6 V0 p) J$ `4 |  R) P
4 M7 M- |! ]& U! L


  Y7 ~1 z, ^- f- p& t& w! z
5 c; y  t3 C0 l5 B) [2 _  X
