DIY雕刻机 正在进行时

shiantian

figochen 发表于 2014-2-11 22:40
2 Y. c( f  d; E% s3 Q真是高端、大气、上档次啊，最近也在计划做一个，能否也发一份图纸给我 邮箱 ,谢谢！

已发了，仅供参考啊。

M-XYH

楼主做的真好，今年也有意D一台，找了很多机型结构，本想参考附件图片这款（Sable 2015，同时也在犹豫：1.Y轴行程损失太多，2.在Y轴运行到两段最大行程时，由于杠杆的原因会给滑块加速磨损），这不楼主的机机都已经出来了，不同的是我想山寨，楼主的是原创，异曲同工不谋而合了；
# x3 T+ c! D  V3 s% _# |' x# ?请教楼主：机架式全部45#钢板磨作“光板”，还是加工至“精板”，估计加工费用什么范围啥，期待楼主回答？谢谢！

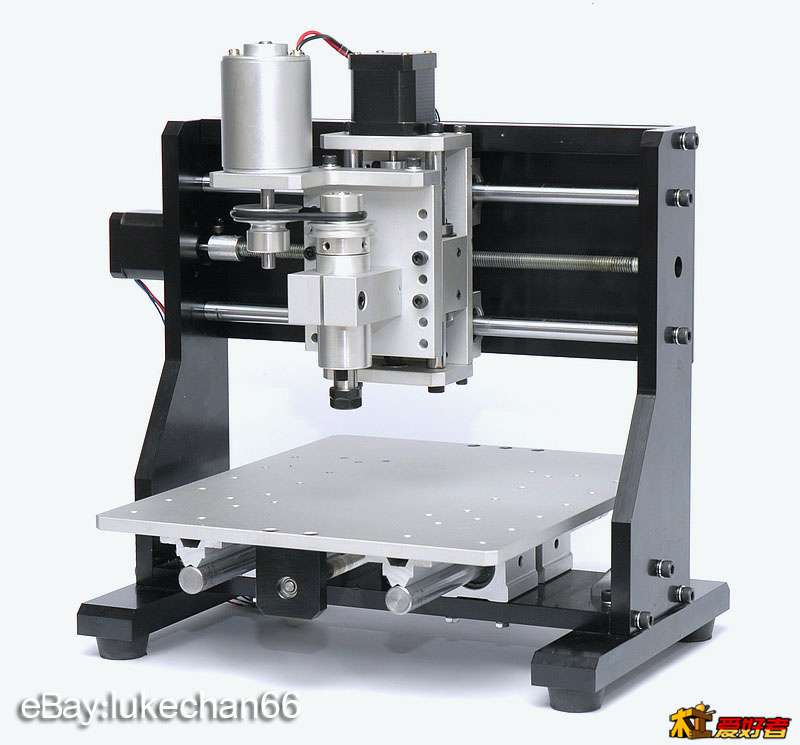

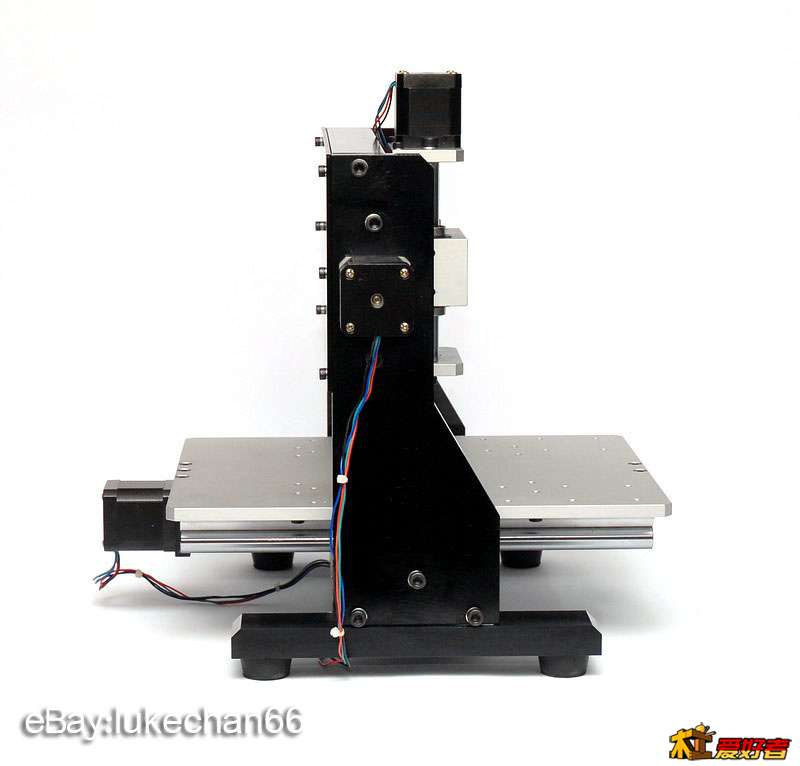

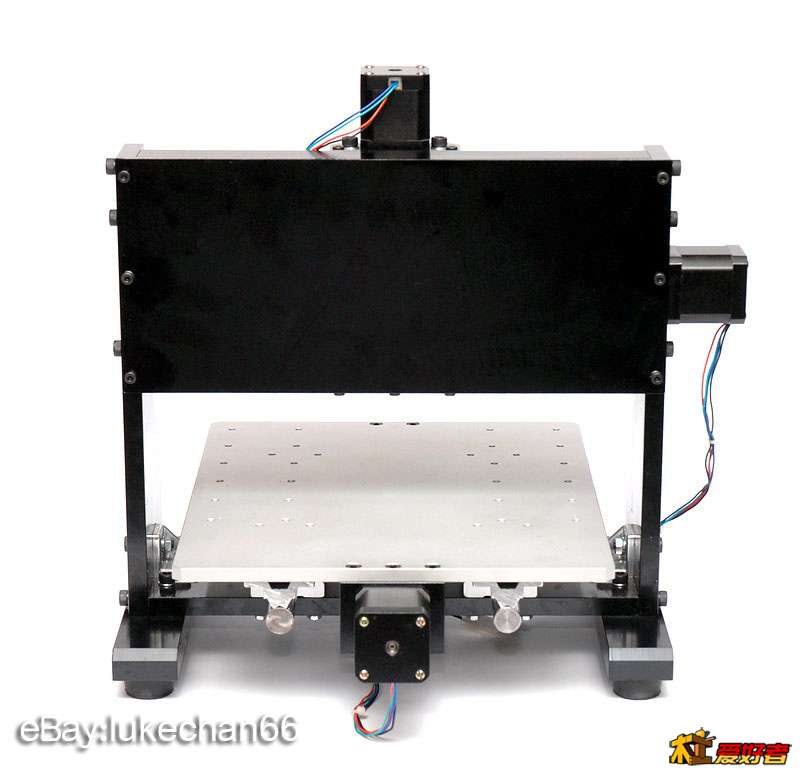

' l2 p7 b0 a8 ~% V( ?6 a图片窜上传本想山寨的机型：

shiantian

M-XYH 发表于 2014-2-11 23:34
: r3 X" p0 h: j6 u+ P8 Z楼主做的真好，今年也有意D一台，找了很多机型结构，本想参考附件图片这款（Sable 2015，同时也在犹豫：1.Y ...

* A9 E- a- I' R# z9 h5 Q7 s图片上的机机太漂亮了，我用的钢板没有磨，是在车床上车的，边缘及装配相关的部位大部分是铣出来的，要是都磨成本太高了。我去的加工厂也没有大行程的平面磨床，主要是加工中心和车床。
) {& ?& Z* ]0 x8 F9 l2 \

shiantian

我曾经在淘宝上问过搞机加工，并把图纸传给了他，结果报价连工带料8000元左右，也就是加工费要5000元。有几位兄弟诟病我的Y轴设计，其实我算过应该没问题。

a'Gao

很强大zzzz

M-XYH

shiantian 发表于 2014-2-12 00:07
图片上的机机太漂亮了，我用的钢板没有磨，是在车床上车的，边缘及装配相关的部位大部分是铣出来的，要是 ...

  ], _, y; d# W5 _4 u: L感谢回复！
& l+ O$ h- H4 O* l

不要太难

今年刚好也想D一台用用，逛了这么多论坛就楼主的做的最漂亮！求资料656557035@qq.com

hypermill

楼主用伺服主轴多大功率干什么用？
无刷还是交流？
* k$ _5 i' o  q# w) B+ a, m攻丝么？重铣削？如果攻丝或铣削加工那个联轴器抱夹扭矩也就20N/m左右，经常使用不能满足需要，最好加个键销上去，当然看加工什么了。还有注意使用是否超过联轴器能承受的最大扭矩，要留一定的扭矩裕量，否则显著降低其寿命。反正我觉得国产的膜片联轴器不太靠谱，钢片质量不过关，用久了连接的螺丝还容易退出来

shiantian

hypermill 发表于 2014-2-12 09:02
楼主用伺服主轴多大功率干什么用？
无刷还是交流？
攻丝么？重铣削？如果攻丝或铣削加工那个联轴器抱夹扭 ...

  E: W& K, j+ c7 [" \. {伺服主轴似乎是1.5KW的，交流伺服，主要加工铜、铝和木头，可能偶尔加工钢件，联轴器是短板以后再换吧。当初选这个主轴是看他可以攻丝，觉得很好玩。
* o$ x, q$ Z0 I1 C+ g- a( {- |: l

四方木DIY

机身材料（机身+导轨+丝杆），加工费一共是多少？
6 F! J# P1 e( u, I- x不包含电机，主轴和控制箱

YTHY

不错，有专业的范儿，控制箱加上线槽能更整洁

shiantian

四方木DIY 发表于 2014-2-12 17:56
7 F% g+ Z& z3 @2 {- W( Q机身材料（机身+导轨+丝杆），加工费一共是多少？
不包含电机，主轴和控制箱

( ^% J7 |; |( _4 \/ f6 q- E( g机身材料2500，导轨+丝3000，机加工4000（估计），步进电机+驱动+电源2000，变频器+接口板1000，其他500。

109012564

楼主好强大，求图纸，非常感谢，109012564@qq.com

404265975

LZ技术强悍 做工精美 必须顶。

zfmy001

学习了，楼主好技术，好手艺，能传下你这个机子的设计图吗？邮箱：zfmy001@163.com
