DIY雕刻机正在进行时

岚崮山人 · 发表于 2014-5-7 10:18:26

新手，非常喜欢你的机子。也想动手做一个，求设计图纸。邮箱：shenyuwei01@qq.com。谢谢！

lucky_day1023 · 发表于 2014-5-7 15:32:55

这个机器成本多少呀！！这和学啥才会做这个！！

luanqi2006 · 发表于 2014-5-7 20:52:51

请教一下楼主，使用一段时间感觉无动力主轴加伺服电机使用如何，做软金属洗削是否OK,我也很想参照楼主的设计，不过我听说这样将无动力主轴与电机通过联轴器直接相连装配难度大，而且动平衡不好，一直不敢尝试

jaqzjj · 发表于 2014-5-8 00:54:16

谢谢楼主，图纸收到，学习中。

xzz123 · 发表于 2014-5-8 09:30:32

谢谢楼主，图纸收到，学习中。

shiantian · 发表于 2014-5-8 11:09:43

luanqi2006 发表于 2014-5-7 20:52 / `; P+ ?8 J3 h* i
请教一下楼主，使用一段时间感觉无动力主轴加伺服电机使用如何，做软金属洗削是否OK,我也很想参照楼主的设计 ...

感觉很好用，限于空间，我只能直连，肯定不理想，我用的是单膜片联轴器，有一定的挠曲度，建议用同步带传动。

葱葱的爹 · 发表于 2014-5-10 10:58:23

楼主您好，麻烦您请标注以下您配置的--30线轨，2005滚珠丝杠，20线轨，1605滚珠丝杠的具体型号，规格相同型号却有很多，为了少走弯路，只能来麻烦您了。我想仿照您的机器做一台。在论坛上我看了很多雕刻机，比较下来您做的雕刻机是我最满意的。谢谢啦。。。我的QQ:1264202686

葱葱的爹 · 发表于 2014-5-10 11:10:33

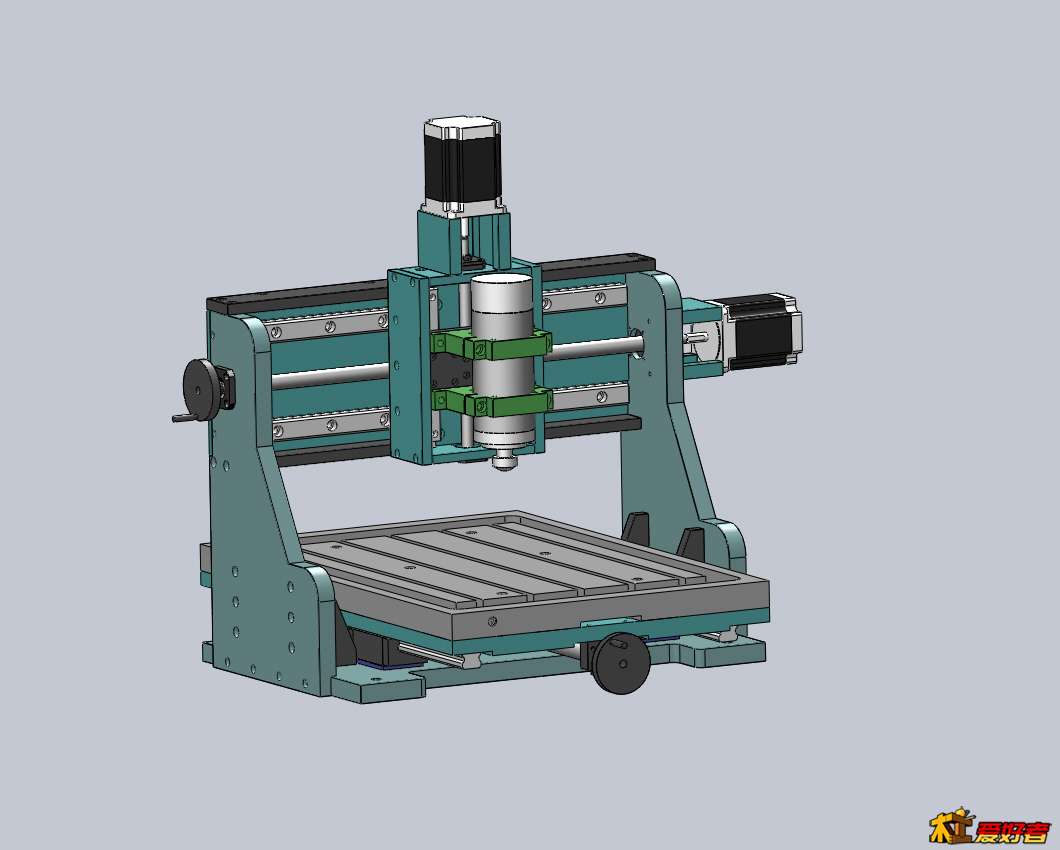

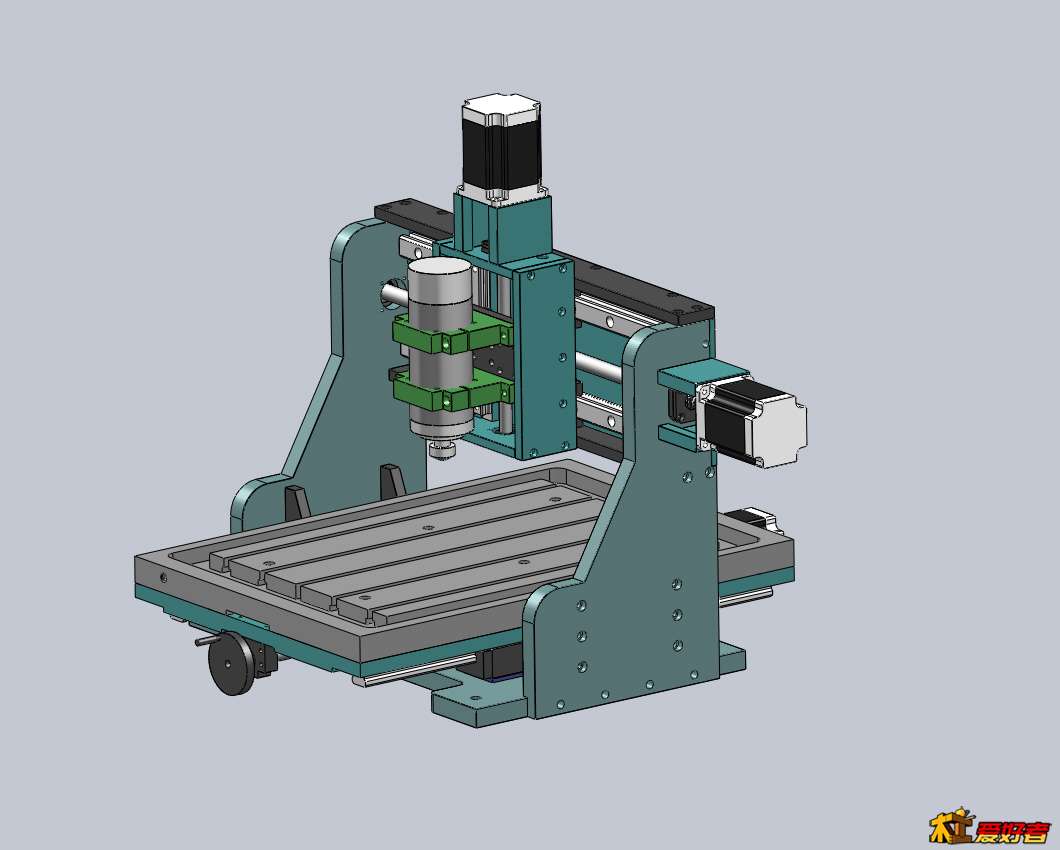

这是根据您提供的资料画的，

楼主您好，麻烦您请标注以下您配置的--30线轨，2005滚珠丝杠，20线轨，1605滚珠丝杠的具体型号，规格相同型号却有很多，为了少走弯路，只能来麻烦您了。我想仿照您的机器做一台。在论坛上我看了很多雕刻机，比较下来您做的雕刻机是我最满意的。谢谢啦。。。我的QQ:1264202686

葱葱的爹 · 发表于 2014-5-10 11:17:00

如果采用铝合金板材做，请楼主给些建议吧。

shiantian · 发表于 2014-5-10 22:28:51

葱葱的爹发表于 2014-5-10 11:17 , U) ^: X/ s' K# l) h. j! g
如果采用铝合金板材做，请楼主给些建议吧。

铝合金板材（6061）做价格可能还要贵一些，不过更漂亮，也不怕生锈，一定要做表面处理，增加表面硬度，虽然强度比45钢要差一些，但也足够了。另外铝合金变形要比钢材小，精度容易做出来。钢材无论怎么处理都存在变形的问题。

葱葱的爹 · 发表于 2014-5-10 22:53:42

谢谢楼主的回复。

daluzhang · 发表于 2014-5-12 07:39:52

shiantian 发表于 2014-3-9 22:09 $ A7 w5 v) k! b
有两个主轴，一个是水冷的，用变频器，另一个是无动力主轴，用变频器，当然机器上只能装一个，有需要再更 ...

用一个无动力主轴不可以吗？
我看参数上面就转速稍比普通主轴低，只有3000转
我想关心的是无动力的那个可以铣铁吗？普通45钢吗？

yzbin · 发表于 2014-5-12 19:45:03

小白前来学习！求全套图纸...yzbin98@163.com 谢谢！！！

crazy335 · 发表于 2014-5-12 23:05:29

太厉害了吧，我也想做个，能否教教我

shiantian · 发表于 2014-5-13 00:34:29

daluzhang 发表于 2014-5-12 07:39 3 Z' a2 t" `- b. s5 V3 r
用一个无动力主轴不可以吗？ % m/ F, q4 t) |2 Q# r4 N" P5 j' U
我看参数上面就转速稍比普通主轴低，只有3000转# r$ V6 \0 K0 [
我想关心的是无动力的那个 ...

没试过铣铁或钢，小刀慢速应该可以。转速低没法雕木头啊。
