想用cnc做个弹弓木柄，得用啥软件？

superwch · 发表于 2014-2-3 06:37:51

qfming-twb 发表于 2014-2-3 06:04 ) `; \+ _1 ~. p2 }0 L
无师自通？如何画的请来个简单教程，让比你更菜的学习一下。。

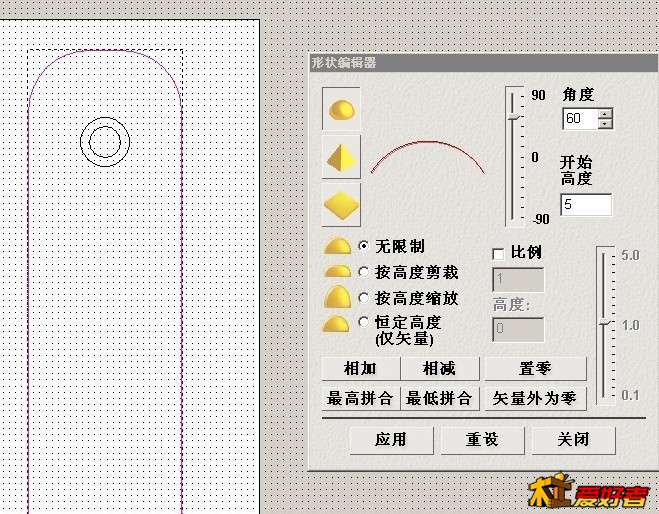

我是真不懂啊，试着瞎画，看了看论坛网盘里下载的artcam教程，大概就是形状编辑这块，但软件只提供圆形三角形和方形，难道这三种形状能组万物？

superwch · 发表于 2014-2-3 07:00:00

狗狗吉祥发表于 2014-2-2 23:53
. h, I3 ^9 e1 G: p这个确实用锉刀比较好玩。
4 z( \8 N* o* a8 d$ z无聊画了下，也行

大神这个art文件给我发个行吗？俺学习学习那弧线是怎么整的，邮箱：wchzb@163.com谢谢

狗狗吉祥 · 发表于 2014-2-3 10:08:09

本帖最后由狗狗吉祥于 2014-2-3 10:14 编辑

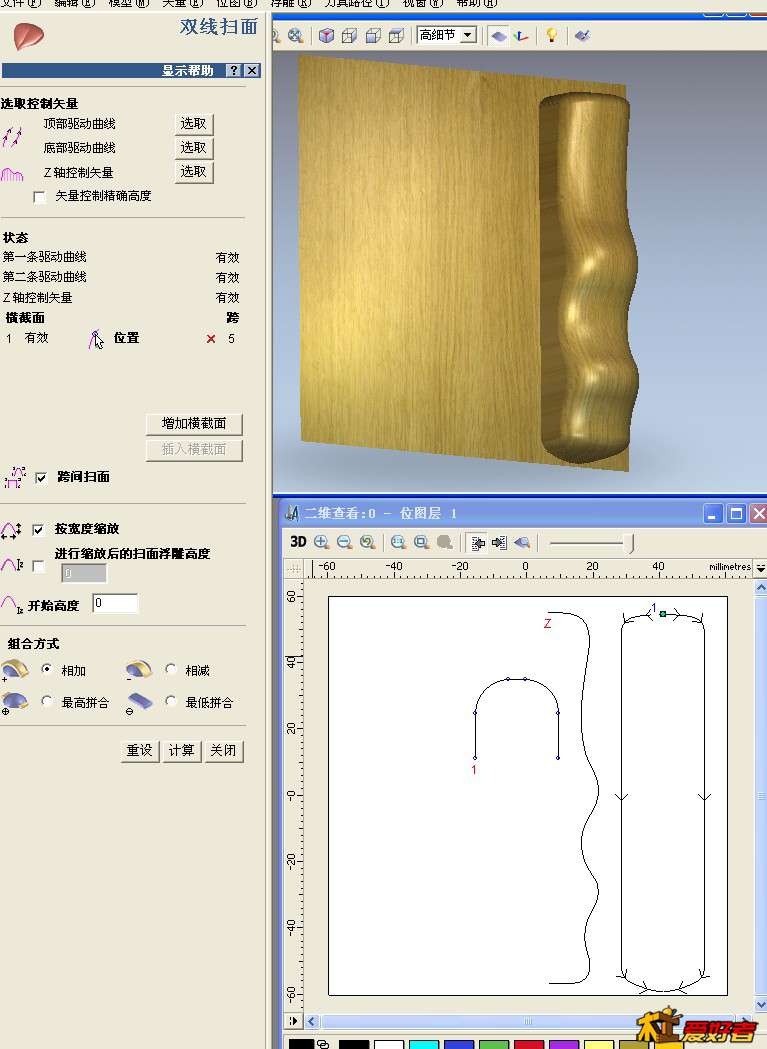

双线扫面，孔那东东之后画圆，对中心，二维区域清除，之间画了上去只是为了好看，实际加工过程中肯定是用二维清除的。

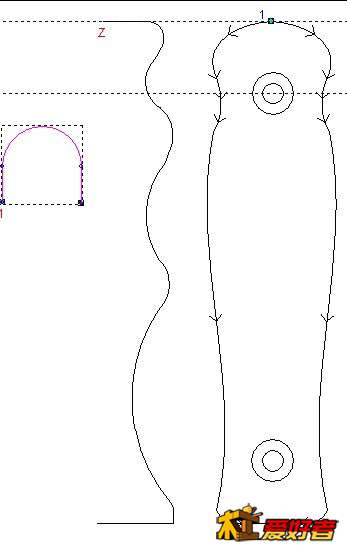

矢量线条含4线，从左到右分别是横截面(这个可以在扫画中加多种，以后慢慢学吧)，Z轴控制矢量，顶部驱动曲线和底部驱动曲线(这两个可以随意)。记得要查看下那个顶部和底曲线的开始端，必须要一致，也就是方向要统一。如果方向不一致，只要右击一条曲线改变方向就好。细节上的东东和画线条的事不在本次教程之中，自己研究下吧，哈哈。

xshhh · 发表于 2014-2-3 10:16:16

这玩艺最好还是用石榴树权做，烤火定型，弹弓本来是原始的东西，有了工业化痕迹就没原味了。

flyfish19730518 · 发表于 2014-2-3 10:20:03

机雕也深不可测啊

qfming-twb · 发表于 2014-2-3 14:35:35

superwch 发表于 2014-2-3 06:37 ' X; s% V- T1 r2 k
我是真不懂啊，试着瞎画，看了看论坛网盘里下载的artcam教程，大概就是形状编辑这块，但软件只提供圆形三 ...

感谢回复。你看的教程是否是这样的封面？

superwch · 发表于 2014-2-3 21:00:55

狗狗吉祥发表于 2014-2-3 10:086 ]+ t9 Y5 f% v6 \7 j }
双线扫面，孔那东东之后画圆，对中心，二维区域清除，之间画了上去只是为了好看，实际加工过程中肯定是用二 ...

谢大神指点，有了这个简易教程我觉得要入门了，哈哈哈哈

superwch · 发表于 2014-2-3 21:02:19

qfming-twb 发表于 2014-2-3 14:35
/ [1 w7 i3 K( [8 r感谢回复。你看的教程是否是这样的封面？

是的，里面的软件示例版本好像很低

superwch · 发表于 2014-2-3 21:03:43

xshhh 发表于 2014-2-3 10:16
6 p9 @! v Y5 N3 O5 e/ b这玩艺最好还是用石榴树权做，烤火定型，弹弓本来是原始的东西，有了工业化痕迹就没原味了。

小时候都铁丝弯，现在再玩得玩点科学的

qfming-twb · 发表于 2014-2-4 06:20:40

superwch 发表于 2014-2-3 21:02
, x& {' X* `5 Z( h3 o是的，里面的软件示例版本好像很低

谢谢，我也总算找到正确的版本了，属于完整的版本，总共208页，还算好，基本符合我下载到的ArtCAM2008的版本。这下可以慢慢地学起来了。
你有见到更高的版本吗？（教程）

superwch · 发表于 2014-2-4 07:43:06

qfming-twb 发表于 2014-2-4 06:20
4 T' Z" b1 P: d( h+ |7 N; W A谢谢，我也总算找到正确的版本了，属于完整的版本，总共208页，还算好，基本符合我下载到的ArtCAM2008的版 ...

这个真没有

麻利疙瘩疯子 · 发表于 2014-2-4 22:58:11

狗狗吉祥发表于 2014-2-2 23:53 % x" x9 G- N: v3 {' u. |- A
这个确实用锉刀比较好玩。
5 q7 K: u# C. y9 B8 ?无聊画了下，也行

太牛逼了方便留个qq么想请教您点问题

superwch · 发表于 2014-2-8 18:41:11

本帖最后由 superwch 于 2014-2-8 19:11 编辑

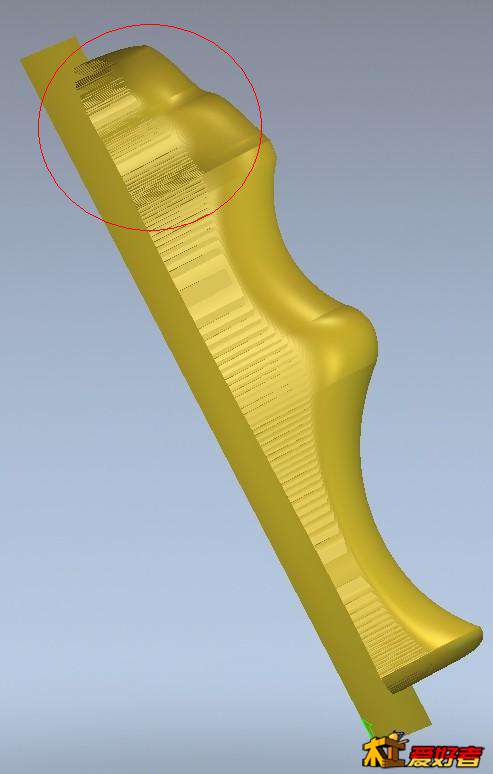

折腾一下午终于有点样子了，大神给指点一下顶部为啥和我画的z轴控制矢量不一样啊

superwch · 发表于 2014-2-8 18:42:07

2D是这样的

superwch · 发表于 2014-2-8 18:44:59

@狗狗吉祥忘了爱特大神了
